نظرة عامة على المنتج

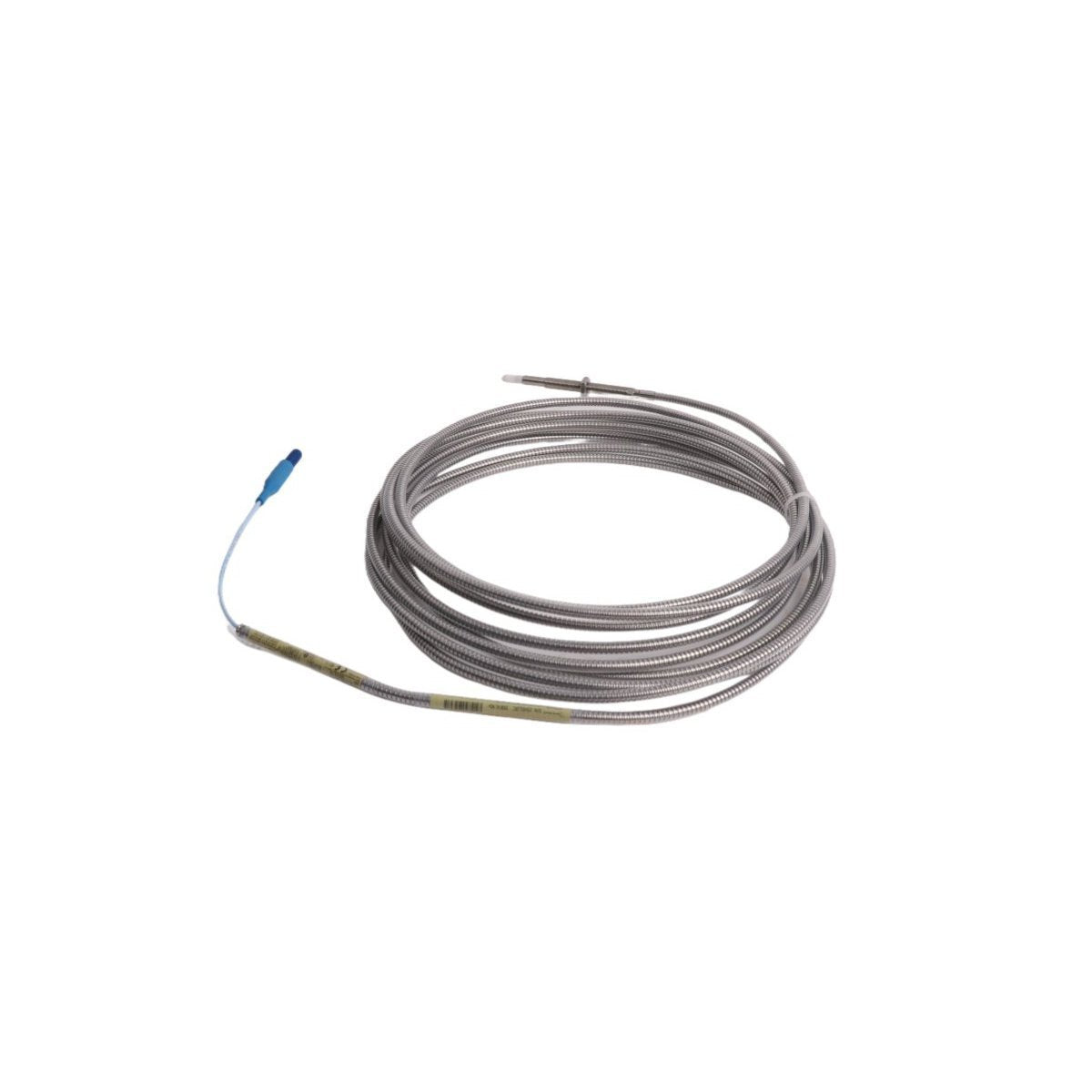

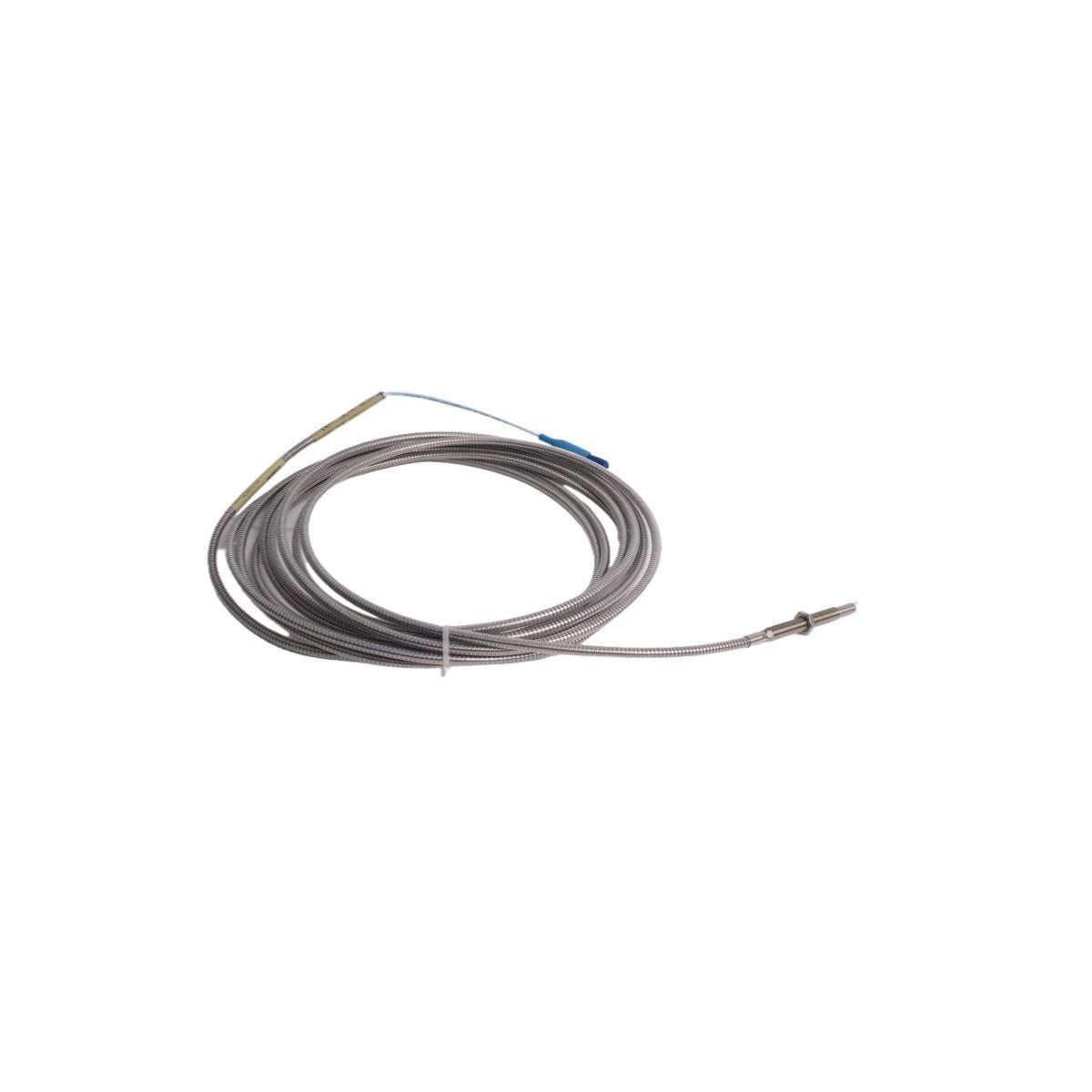

ينتمي Bently Nevada 330910-02-10-70-01-00 إلى خط محولات 3300 NSv (القريبة من السطح)، المصممة خصيصًا للتطبيقات التي تواجه فيها المجسات القياسية قيودًا مكانية. تتفوق هذه المجسات التقاربية عالية الدقة في مراقبة الاهتزاز والموضع على الأصول ذات الأقطار المستهدفة الصغيرة، مثل الضواغط الطاردة المركزية الصغيرة، والمضخات، والمحركات عالية السرعة. يقلل تصميمها المتخصص من تأثير "الرؤية الجانبية"، مما يضمن قراءات دقيقة حتى عندما تكون الأسطح المستهدفة ضيقة أو تقع في مسافات ضيقة. وكمدخل استشعار حاسم لحامل Bently Nevada 3500، فإنه يوفر السلطة الفنية اللازمة لتشخيص الآلات في الوقت الفعلي وتسلسلات إيقاف الطوارئ (ESD)، مما يسد الفجوة بفعالية بين الحركة الميكانيكية والإشراف الرقمي في بيئات أجهزة الإشراف على التوربينات (TSI) عالية المخاطر.

فك تشفير لاحقة المكونات

مخطط ميكانيكي وكهربائي

تحدد التسمية 330910-02-10-70-01-00 بصمة مادية محددة مُحسَّنة للتثبيت العميق والامتثال التنظيمي العالمي.

-02 (طول غير مسنن)

تحدد طولًا غير مسنن يبلغ 0.2 بوصة على جسم المجس، مما يسمح بوضع مباعد دقيق داخل دعامة التثبيت مع الحفاظ على السلامة الهيكلية.

-10 (طول العلبة الكلي)

يمثل طولًا إجماليًا للعلبة يبلغ 1.0 بوصة. هذا الجسم الصغير الملولب مثالي لمتطلبات التثبيت الضحلة حيث تكون المساحة خلف المجس مقيدة بشدة.

-70 (الطول الإجمالي)

يشير إلى طول كابل إجمالي يبلغ 7.0 متر (حوالي 23 قدمًا). يتيح هذا التكوين التوجيه المباشر إلى مستشعر Proximitor أو صندوق التوصيل دون الحاجة إلى كابلات تمديد إضافية في بنى نظام 7 أمتار محددة.

-01 (خيار الموصل)

مجهز بموصل محوري مصغر. يوفر هذا الخيار اتصالًا آمنًا ومنخفض المقاومة وهو ضروري للحفاظ على نقاء الإشارة على امتداد الكابل الطويل الذي يبلغ 7 أمتار.

-00 (موافقة الوكالة)

نسخة قياسية غير معتمدة مخصصة للاستخدام الصناعي العام في المواقع غير الخطرة حيث لا تتطلب تصنيفات الغلاف الجوي المتفجرة.

المواصفات التقنية

بروتوكول تشغيل ميداني

استقرار جهد الفجوة

يبدأ المعايرة الدقيقة بضبط الفجوة المادية. يجب على المهندسين ضبط موضع المجس حتى يصل جهد التحيز المستمر (DC) إلى حوالي -10.00 VDC عند مخرج Proximitor. تضمن هذه القيمة أن المستشعر يعمل في مركز نطاقه الخطي. استخدم مقياس متعدد رقمي للتأكد من الاستقرار قبل إحكام عزم صامولة التثبيت لمنع الانجراف الحراري من تحويل الإشارة خارج التفاوت المسموح به.

حماية الكابل وسلامته

يتطلب الكابل المتكامل بطول 7.0 أمتار توجيهًا دقيقًا. تجنب التوصيل المتوازي مع خطوط الطاقة عالية الجهد لمنع التداخل الكهرومغناطيسي (EMI). حافظ على نصف قطر انحناء لا يقل عن 25.4 مم (1.0 بوصة). تأكد من أن الدرع يبقى معزولًا عن تأريض الآلة ولا يتم إنهاؤه إلا عند رف 3500 أو كتلة طرفية معزولة معتمدة لإزالة حلقات التأريض.

مزايا هندسية متخصصة

دقة الأهداف الصغيرة

يستخدم مسبار 3300 NSv مجال تيار دوامي مركز يتجاهل "التشويش" المعدني القريب الذي قد يشبع مسبارًا قياسيًا بحجم 8 مم. وهذا يسمح بالمراقبة الدقيقة للأعمدة الصغيرة التي يصل حجمها إلى 5 مم، مما يوفر بيانات اهتزاز عالية الدقة حيث تفشل المستشعرات الأخرى. يتكامل بسلاسة مع Honeywell Experion PKS من خلال وحدات 3500/42M أو 3500/45.

المرونة البيئية

تم تصنيع 330910-02-10-70-01-00 بمادة طرف من البوليفينيلين كبريتيد (PPS) وعزل كابل FEP، مما يجعله مقاومًا للتدهور الناتج عن المزلقات الاصطناعية، ورطوبة العملية، والدورات الحرارية الشديدة. تضمن هذه المتانة استقرار عامل المقياس 200 ملي فولت/ميل على المدى الطويل، مما يقلل من الحاجة إلى إعادة المعايرة المتكررة خلال فترات التوقف.

اللوجستيات والتنفيذ العالمي

نحن نولي أولوية للاستجابة السريعة لسلسلة التوريد لدعم جداول صيانة الأصول الهامة الخاصة بك.

• مهلة الإرسال: 2-7 أيام عند الانتهاء من الدفع، اعتمادًا على مستويات المخزون الحالية في المستودع.

• دعم البريد السريع العالمي: تسليم سريع عبر DHL أو FEDEX أو UPS.

• تغليف دقيق: نقوم بشحن جميع المجسات في عبوات صناعية مضادة للكهرباء الساكنة. يستخدم فريق التلبية لدينا حواجز محكمة الغلق بالتفريغ الهوائي وتوسيد هيكلي معزز لضمان وصول المجس المعاير من المصنع في حالة ممتازة.

أسئلة متكررة حول حماية الأصول

س1: هل مسبار 3300 NSv متوافق مع كابلات تمديد 3300 XL؟

ج1: لا. يستخدم نظام NSv ضبطًا كهربائيًا مختلفًا. يجب عليك إقران مسبار 330910 بكابل تمديد خاص بـ NSv و Proximitor من نوع NSv للحفاظ على دقة النظام.

س2: ماذا يحدث إذا تم ضبط جهد الفجوة خارج الهدف -10 فولت؟

ج2: ضبط الفجوة قريبة جدًا (على سبيل المثال، -5 فولت) أو بعيدة جدًا (على سبيل المثال، -15 فولت) يحد من النطاق الديناميكي للاهتزاز الذي يمكن للمستشعر التقاطه، مما قد يؤدي إلى "قص" الإشارة وإنذارات فائتة.

س3: هل يمكن استخدام هذا المسبار في بيئة مغمورة بالزيت؟

ج3: نعم، طرف المسبار وعلبته محكمة الإغلاق ومصنفة IP68، مما يجعلها مناسبة للتشغيل المستمر في بيئات زيت المحامل.

س4: هل يتطلب الطول الإجمالي 7.0 متر كابل تمديد منفصل؟

ج4: يشير اللاحقة -70 إلى أن هذا المسبار يحتوي على كابل بطول 7.0 أمتار. إذا كان Proximitor الخاص بك نموذجًا بطول 7.0 أمتار، فإنه يتصل مباشرة. إذا كان نظامك إعدادًا بطول 9.0 أمتار، يلزم كابل تمديد بطول 2.0 متر.
