نظرة عامة على المنتج

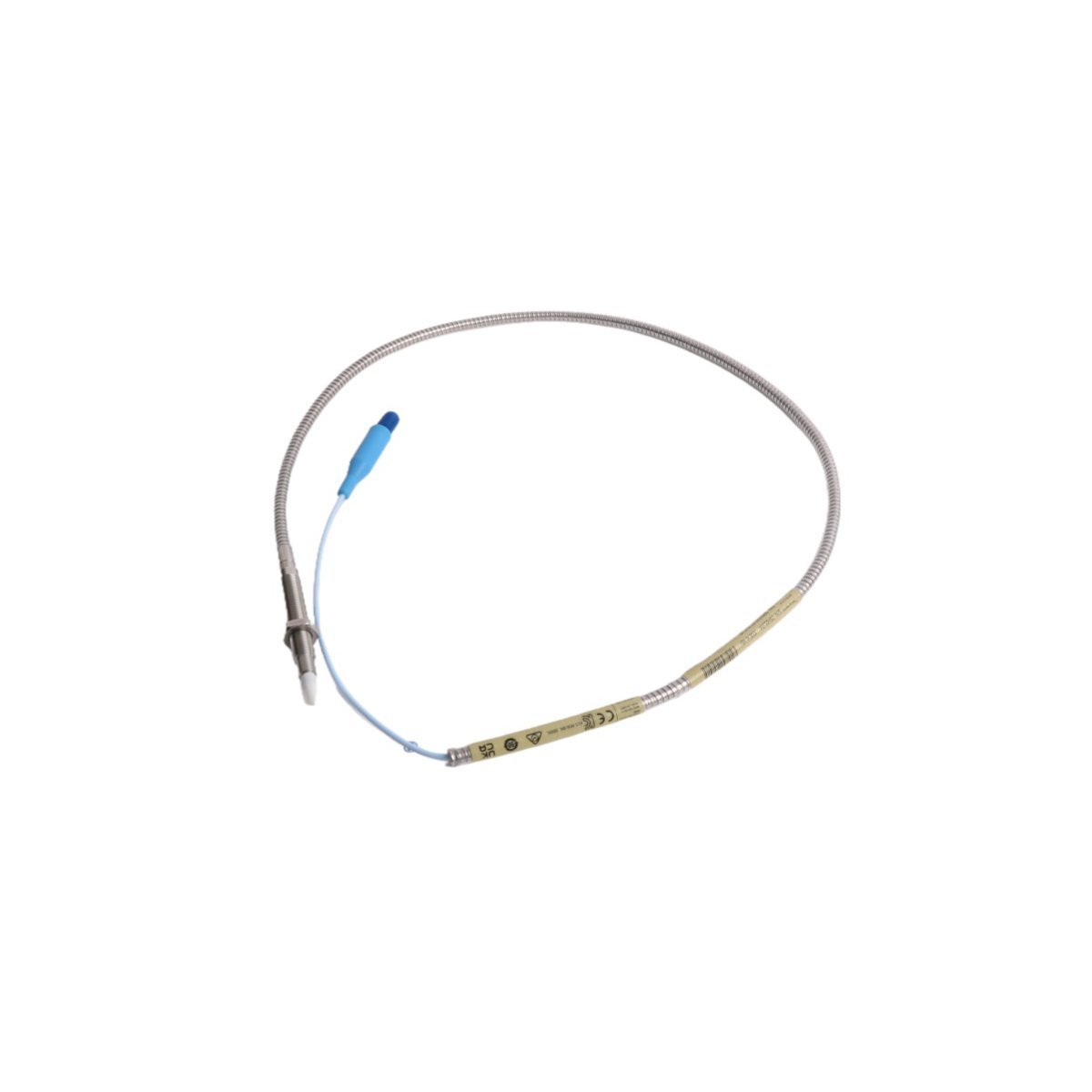

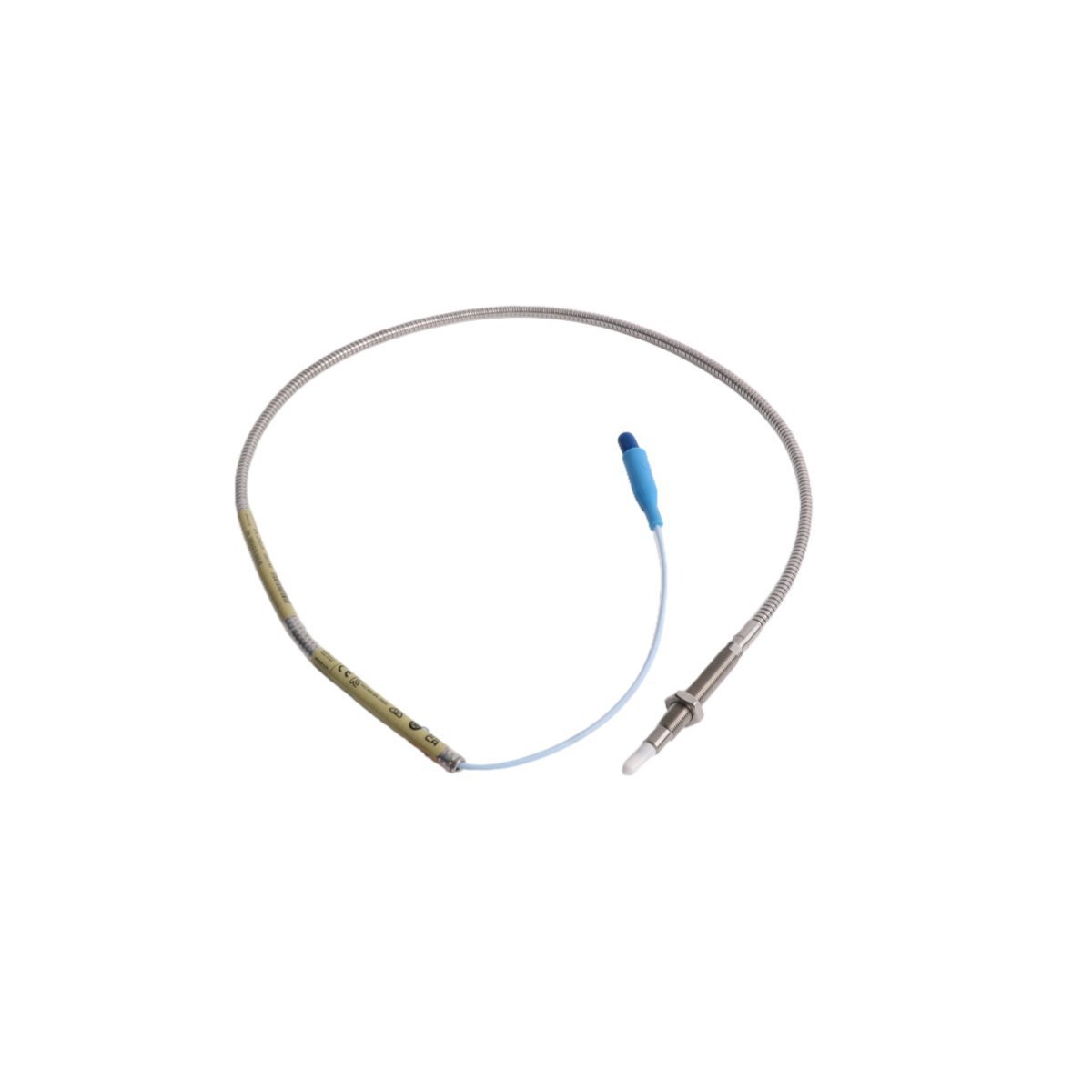

يقدم مسبار التقارب Bently Nevada 330910-01-07-10-01-00 قياس عن بعد متخصص بدون تلامس يعمل بالتيار الدوامي للعمليات الصناعية المقيدة بحدود تركيب ضيقة أو هندسة هدف صغيرة. يتتبع مستشعر سلسلة 3300 NSv هذا بدقة اهتزاز العمود عالي التردد والإزاحة المحورية على الأصول الحيوية حيث تواجه مجسات 8 مم القياسية تداخلاً شديدًا من الرؤية الجانبية أو قيودًا في الخلوص. يعمل كعنصر أجهزة لا غنى عنه ضمن حلقات إيقاف التشغيل في حالات الطوارئ وإعدادات أجهزة الإشراف التوربينية (TSI) الآلية. صُمم لأداء مهامه تحت قيود صناعية قاسية، حيث يغذي توقيعات الجهد في الوقت الفعلي مباشرةً إلى رفوف حماية Bently Nevada 3500 أو أنظمة التحكم الموزعة (DCS) المتميزة. ينشر مشغلو المصانع هذه الأجهزة المدمجة على المعدات الدوارة صغيرة الحجم، وشواحن التوربو عالية السرعة، والمحامل الشعاعية لتأمين القياس عن بعد التشخيصي غير المنقطع المطلوب لمنع الأعطال الميكانيكية غير المتوقعة.

تحليل خيارات الأجهزة ولاحقة النموذج

يضمن تقييم رموز التكوين الدقيقة تطابقًا فيزيائيًا دقيقًا ومعايرة حلقة مُتحقَّق منها أثناء شراء صيانة المنشأة.

نوع السن وملف الوحدة (01)

يعين اختيار البادئة هذا تكوين جسم ملولب إنجليزي 3/8-24 UNF بدون درع فيزيائي مدمج، مما يوفر تنسيق تركيب ميكانيكي قياسي.

تحديد الطول غير الملولب (01)

تشير الخانة 01 إلى قسم غير ملولب بطول 0.1 بوصة عند الطرف الأمامي للمسبار، مما يوفر كتفًا ميكانيكيًا واضحًا قبل بدء تعشيق سن الغلاف.

لاحقة طول الغلاف الكلي (07)

يحدد هذا الرمز طول غلاف مادي مدمج يبلغ 0.7 بوصة، مما يقلل من البصمة الميكانيكية الكلية ليناسب بإحكام داخل أغطية الآلات منخفضة الارتفاع أو أقواس التثبيت المتساوية.

اختيار طول الكابل الكلي بالنظام المتري (10)

يمتد خط نقل محوري مدمج بطول إجمالي يبلغ 1.0 متر (3.3 قدم)، مما يؤسس معلمات المعاوقة الصارمة المطلوبة لنقل الإشارة النظيف قبل الربط بكابل التمديد.

تكوين طرف الموصل (01)

ينتهي الكبل بمقبس موصل ClickLoc محوري مصغر بدون غطاء بيئي، مما يتيح دورات توصيل سريعة وأمان الدائرة الكهربائية عالية التردد.

خيار الامتثال للوكالات التنظيمية (00)

تمثل اللاحقة 00 تكوينات الامتثال التصنيعي القياسية لإعدادات البنية التحتية للمصنع النموذجية التي لا تتطلب بروتوكولات عزل خاصة للمناطق الخطرة.

الأبعاد الميكانيكية وقدرات الاستشعار

محاذاة دقيقة وبروتوكول الأسلاك الميدانية

هدف محاذاة الجهد الفجوي الدقيق

يجب على الفنيين الميدانيين ضبط العمق المادي للمسبار باستخدام مقياس متعدد رقمي عالي الدقة متصل بأطراف خرج مستشعر Proximitor. قم بتحريك غلاف 3/8-24 UNF حتى يسجل القياس عن بعد في الوقت الفعلي معايرة أساسية مستقرة تبلغ -9.0 فولت تيار مستمر، مما يضع المادة المستهدفة بالضبط في مركز منحدر التتبع الخطي 3300 NSv.

توجيه محوري وحدود نصف قطر الانحناء

حافظ على نصف قطر انحناء ثابت لا يقل عن 25.4 مم (1.0 بوصة) لكابل غير مدرع أثناء التركيب الميداني. تجنب سحب الكابل عبر الفتحات المعدنية الحادة أو زوايا غلاف الآلات الخام للتخلص من تآكل العزل والحفاظ على سعة حلقة النقل الثابتة.

منع تداخل الحديث المتبادل

نظرًا لأن سلسلة 3300 NSv تعمل بتركيز مجال مغناطيسي ضيق، ضع طرف المسبار على مسافة لا تقل عن 25 مم من المستشعرات المجاورة أو الأسطح المعدنية الهيكلية. يزيل التباعد المناسب أخطاء الرؤية الجانبية وضوضاء الحديث المتبادل من إفساد إشارات الإزاحة عالية التردد.

التحمل البيئي وتكامل البنية التحتية للتحكم

ملامح البقاء في بيئات المعالجة المتقلبة

تمنع مادة طرف مسبار 3300 NSv عالية المتانة التدهور الكيميائي عند غمرها بالكامل في مواد تشحيم صناعية ساخنة، أو ضباب الزيت المتطاير، أو أجواء العمليات عالية الرطوبة. يزيل هذا الاستقرار الحراري انحراف المعايرة على مدى عقود من التشغيل المستمر، مما يضمن أداء موثوقًا لنظام الحماية.

شبكات التحكم الموزعة الآلية

يوجه محول التقارب موجات الجهد عالية الدقة مباشرة إلى أجهزة مراقبة الاهتزاز من سلسلة 3500 أو أطر تحكم Honeywell Experion PKS الموزعة. يوفر هذا التكامل الكامل مقاييس صحة الآلات في الوقت الفعلي، مما يمنح فرق الهندسة إنذارًا مبكرًا بتحولات مركز العمود أو عدم استقرار طبقة الزيت.

مكونات الطقم وقائمة التحقق من الشراء

(1) مسبار تقارب واحد من Bently Nevada 330910-01-07-10-01-00 3300 NSv.

(2) طرف موصل ClickLoc محوري مصغر مثبت مسبقًا.

(3) غطاء حماية موصل بلاستيكي قابل للإزالة.

(4) ورقة بيانات تتبع المواد ومعايرة المصنع مختومة.

تنفيذ الخدمات اللوجستية وبروتوكول الإرسال الآمن

نقوم بمعالجة وشحن الطلبات في غضون 3-5 أيام عند انتهاء الدفع، وتنسيق عمليات التسليم مع شبكات الشحن السريع الدولية الموثوقة بما في ذلك DHL وFedEx وUPS للنقل العالمي السريع. يتلقى المستشعر معالجة احترافية داخل عبوات صناعية مضادة للكهرباء الساكنة ومقاومة للصدمات. يعمل هذا الدرع الواقي متعدد الطبقات على عزل المخاطر الكهروستاتيكية الخارجية وامتصاص اهتزازات النقل، مما يوفر أجهزة معايرة المصنع مباشرة إلى موقعك.

أسئلة وأجوبة هندسة دعم الآلات

س1: ما هي الميزة الميكانيكية التي تميز نموذج مسبار 330910 هذا عن نموذج مسبار 330903؟

ج1: تستخدم سلسلة 330910 سنونًا إنجليزية قياسية بملف 3/8-24 UNF، بينما تستخدم سلسلة 330903 سنونًا مترية بملف M8 x 1. وهي غير قابلة للتبديل ميكانيكيًا على أقواس الآلات الفيزيائية.

س2: هل يمكنني دمج مسبار سلسلة 3300 NSv هذا مع مستشعر Proximitor القياسي 3300 XL 8 مم؟

ج2: لا، يؤدي خلط الخطوط إلى تغيير مقاومة النظام. يتطلب مسبار 3300 NSv التوافق مع مستشعر Proximitor 3300 NSv مخصص وكابل تمديد NSv المقابل لمنع أخطاء تتبع حساب الخرج الشديدة.

س3: ماذا يعني الخيار 01 للطول غير الملولب أثناء التحديد الميكانيكي للموضع؟

ج3: يشير الخيار 01 إلى أن أول 0.1 بوصة من جسم المسبار خلف الطرف عبارة عن معدن أملس غير ملولب، مما يساعد على وضع المستشعر داخل فتحات التثبيت المحفورة بإحكام.
