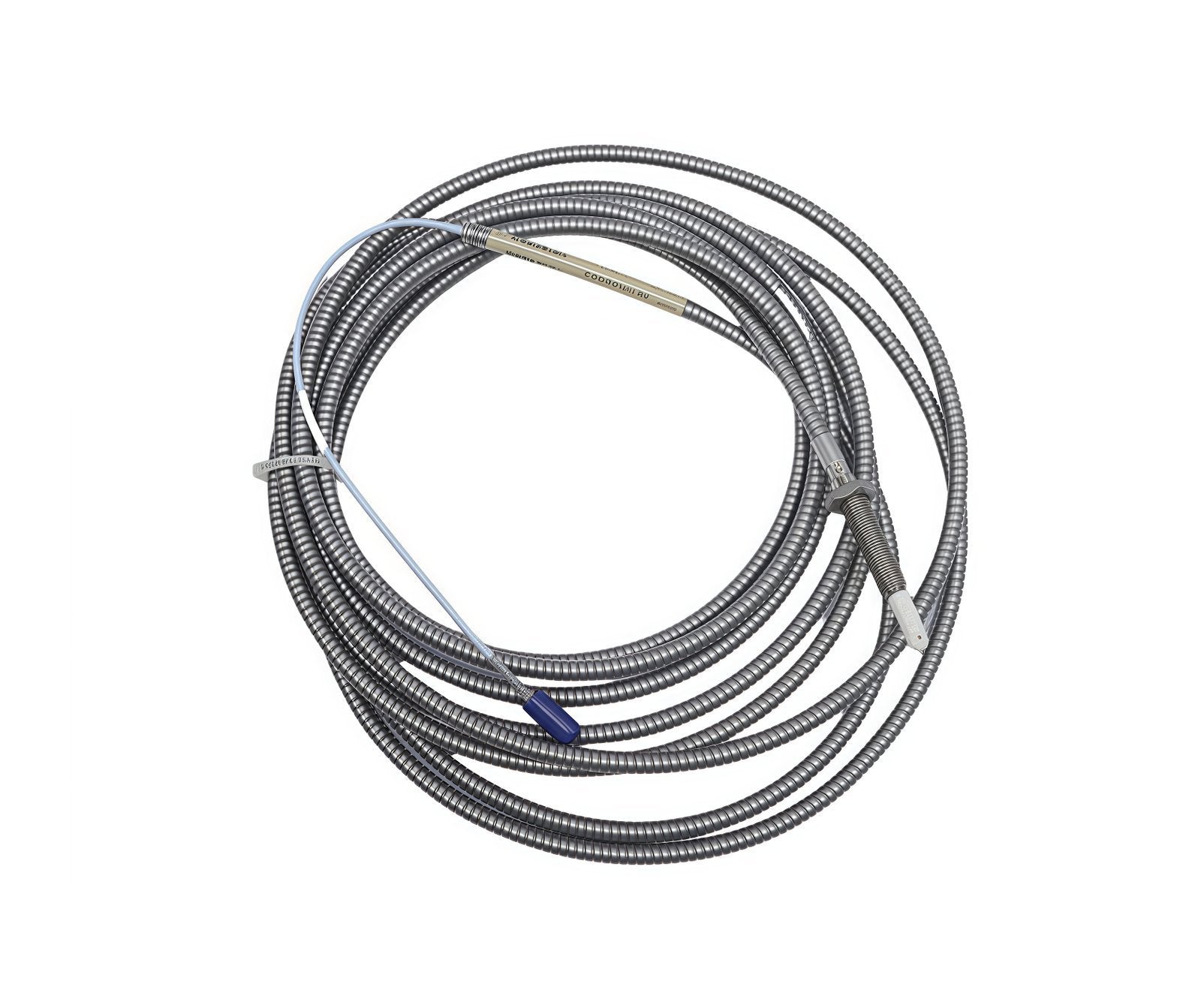

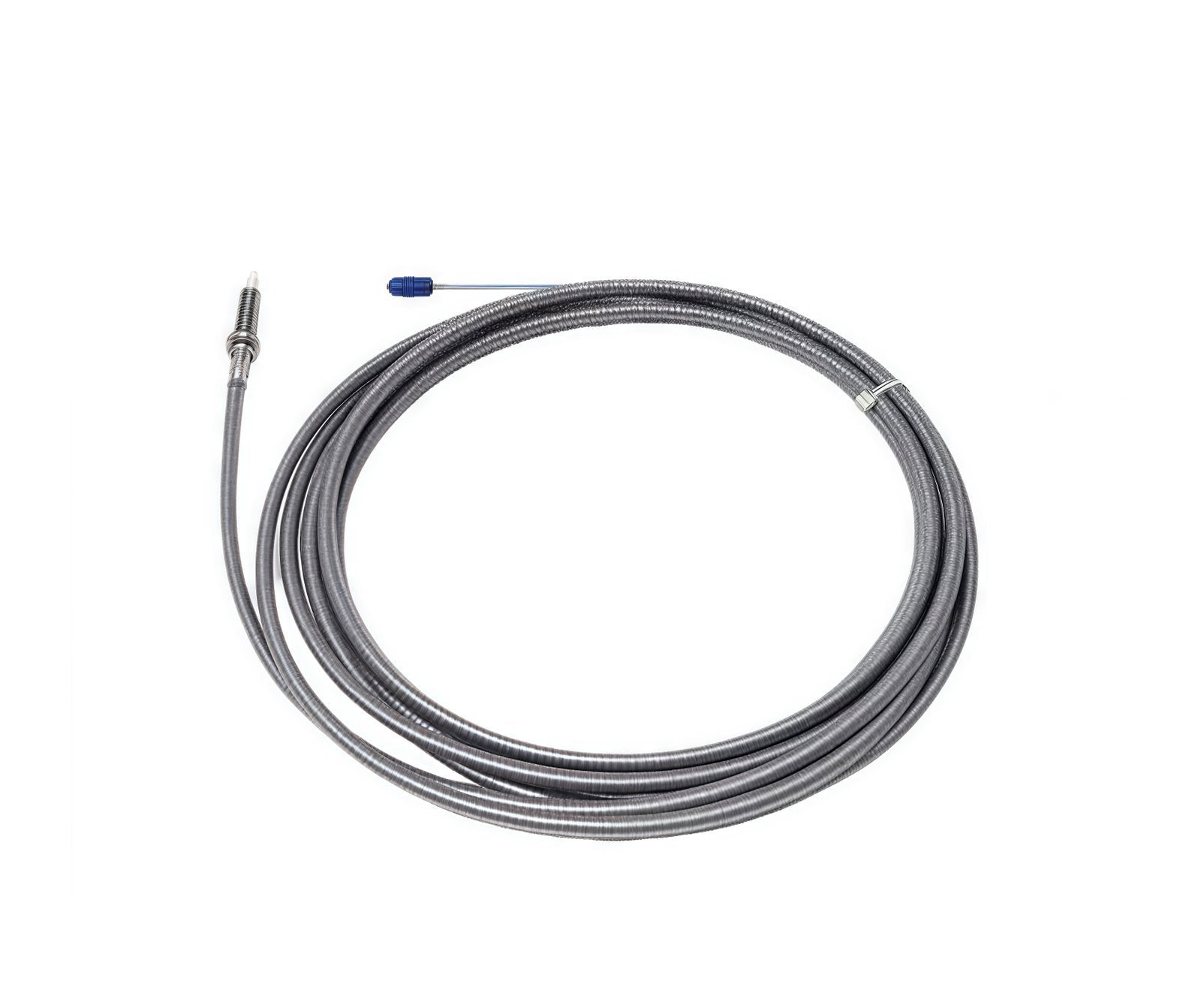

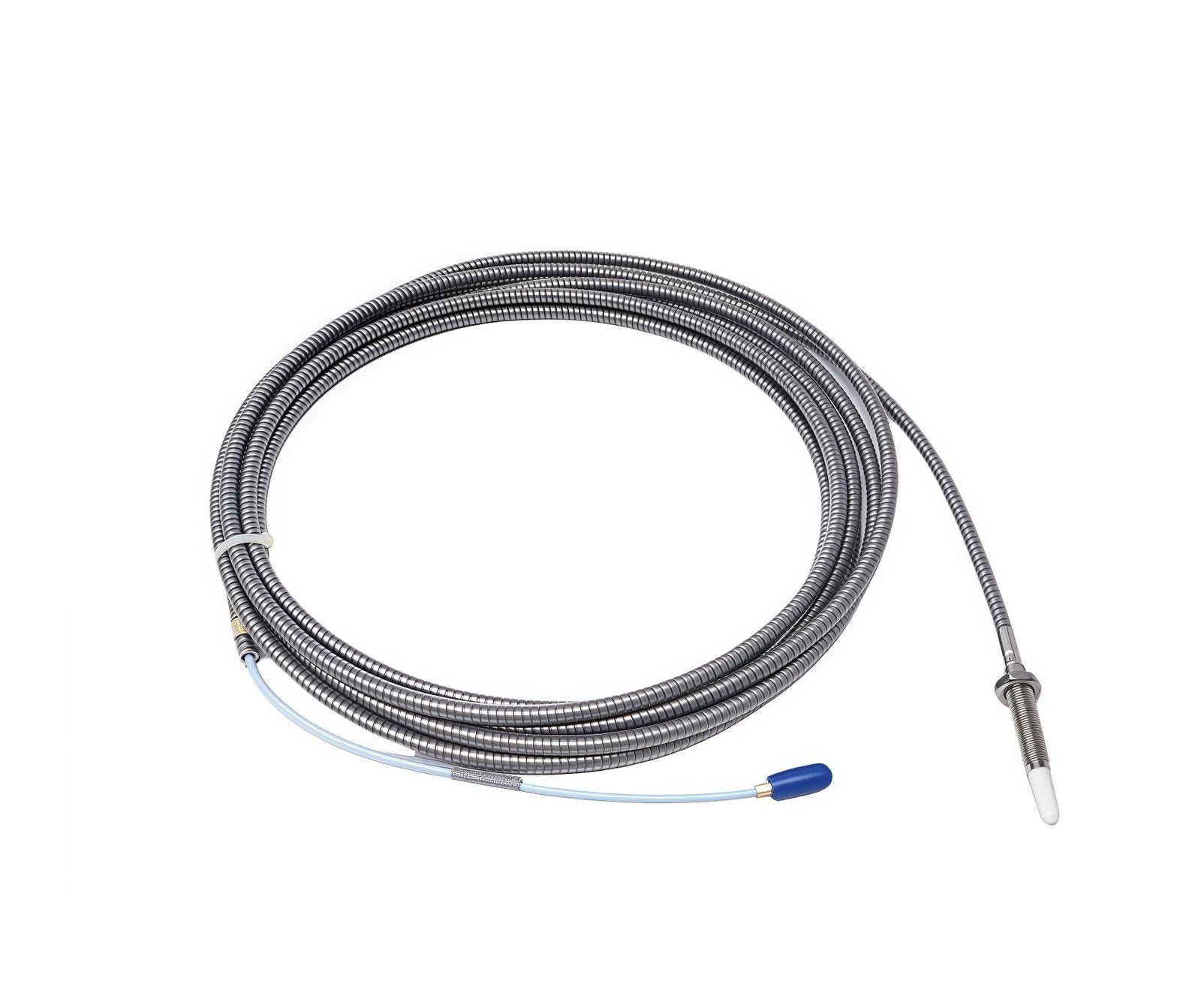

يعمل Bently Nevada 330910-00-03-10-02-00، والمُدرج أيضًا تحت اسم 330910 Proximity Probe (مسبار التقارب)، كمكون مادي مخصص لقياس الاهتزاز والموضع للأعمدة الصغيرة داخل أنظمة محولات 3300 NSv (المجال القريب). صُمم هذا المسبار للمراقبة في المساحات الضيقة في الآلات الدوارة المدمجة، ويوفر تنفيذًا فيزيائيًا وكهربائيًا مباشرًا لاستشعار التيارات الدوامة. يقوم بتحويل الإزاحة بين طرف المسبار والهدف الموصّل إلى إشارة جهد، مما يتيح مراقبة دقيقة لديناميكيات الدوارات المصغرة حيث تكون المسابر القياسية مقاس 8 مم غير مناسبة فيزيائيًا بسبب قطر طرفها الأكبر.

تفسير اللاحقة ومصفوفة النموذج

يتم تحديد تجميع 330910-00-03-10-02-00 بواسطة معلمات التكوين التالية:

• 00: الطول غير الملولب (0 مم)

• 03: الطول الإجمالي للعلبة (30 مم)

• 10: الطول الكلي (1.0 متر)

• 02: نوع الموصل (محوري مصغر)

• 00: موافقة الوكالة (قياسي)

المواصفات الفنية

مراقبة الميكانيكية وخصائص TSI

تم تصميم سلسلة 3300 NSv خصيصًا لتطبيقات الأعمدة الصغيرة حيث تتطلب معايرة المسبار حساسية أعلى من محولات 8 مم القياسية. أثناء التثبيت، يعد التحقق من جهد الفجوة إجراءً إلزاميًا؛ يجب على الفنيين استهداف نقطة المركز الاسمية -10 VDC عند خرج جهاز Proximitor لضمان تشغيل المحول ضمن نطاقه الخطي. يعتمد تحليل ديناميكيات الدوارات في الآلات صغيرة الحجم، مثل المغازل عالية السرعة أو التوربينات الدقيقة، على الاستجابة عالية التردد لنظام NSv. تتم إدارة قمع التداخل عن طريق الالتزام بمتطلبات التباعد المادي بين عمليات تثبيت المسابر المتعددة، مما يضمن عدم تذبذب مجال الإثارة الأصغر لملف NSv بواسطة المستشعرات القريبة.

معلومات الطلب

• مسبار تقارب 330910 5 مم NSv

• أغطية حماية الخيوط

• دليل التثبيت والبيانات الفنية

• ملاحظة: يجب أن تتطابق كابلات التمديد ومحولات التركيب مع مواصفات مقاومة نظام NSv لمعايرة الحلقة الصحيحة.

إرشادات التثبيت الميداني

• ضبط الفجوة: استخدم مقياس فجوة دقيق لتحديد فجوة الهواء؛ تأكد من أن خرج إشارة جهاز Proximitor يتوافق مع الهدف الاسمي -10 VDC قبل تشغيل الجهاز.

• التحكم في عزم الدوران: قم بتثبيت صمولة التثبيت باستخدام مفتاح عزم دوران وفقًا لدليل التثبيت لمنع الرنين الميكانيكي؛ تجنب القوة الزائدة التي قد تشوه الغلاف.

• حماية الإشارة: قم بتوجيه جميع الكابلات المحورية داخل قنوات معدنية مخصصة مؤرضة لتوفير حماية ضد التداخل الكهرومغناطيسي (EMI).

• التأريض: حافظ على اتصال أرضي منخفض المقاومة بين غلاف المسبار وهيكل الجهاز لتوفير جهد مرجعي مستقر.

• تحضير السطح: تأكد من أن منطقة العمود المستهدف خالية من الطلاءات غير الموصلة أو الشوائب أو الحطام، حيث تؤثر هذه العوامل بشكل كبير على دقة إشارة المسابر ذات القطر الصغير.

الأسئلة المتكررة

• س: هل مسبار 330910 متوافق مع أجهزة Proximitor القياسية 3300 XL؟

• ج: لا، يجب إقران مسابر 3300 NSv مع أجهزة Proximitor من نوع 3300 NSv. يتم ضبط تردد الاستشعار والمقاومة خصيصًا لنظام NSv.

• س: هل يمكن تقصير الكابل الذي يبلغ طوله 1.0 متر في الموقع؟

• ج: لا. طول الكابل هو مكون ثابت من معايرة نظام المحول؛ سيؤدي تقصير الكابل إلى إبطال دقة الحلقة الكهربائية.

• س: كيف يختلف نظام NSv عن المسابر القياسية 8 مم؟

• ج: يستخدم نظام NSv طرف مسبار 5 مم مصمم للآلات ذات الفجوات الصغيرة، مما يوفر مجال استشعار أصغر ودقة أعلى للأعمدة الضيقة.

• س: هل طرف المسبار مقاوم لدرجات الحرارة العالية؟

• ج: نعم، تم تصنيف المسبار للتشغيل حتى 177 درجة مئوية، مما يجعله مناسبًا للتركيب داخل مبيت المحمل في بيئات صناعية مختلفة.

• س: ما هو السبب الرئيسي لعدم خطية الإشارة؟

• ج: عادة ما يكون عدم الخطية ناتجًا عن ضبط غير صحيح للفجوة، أو تلوث سطح الهدف، أو استخدام مكونات حلقة محول غير متطابقة (مسبار/كابل/Proximitor).

• س: هل يمكنني استخدام هذا المسبار على الأعمدة غير المعدنية؟

• ج: لا، مبدأ استشعار التيارات الدوامة يتطلب هدفًا معدنيًا موصّلًا؛ لن تنتج المواد غير الموصلة إشارة اهتزاز قابلة للاستخدام.

• س: هل الموصلات المصغرة مقاومة للماء؟

• ج: لا. الموصلات ليست محكمة الإغلاق بيئيًا ويجب إحاطتها داخل صندوق توصيل جاف مصنّف NEMA لمنع ضعف الإشارة.

• س: ماذا يشير إلى فشل محتمل في حلقة المحول؟

• ج: تشمل أوضاع الفشل الشائعة جهد الفجوة المستمر غير المنتظم، أو فقدان الإشارة الخام، أو التداخل المفرط بتردد 50/60 هرتز الناتج عادةً عن حلقات التأريض أو تلف الكابل.
