نظرة عامة على المنتج

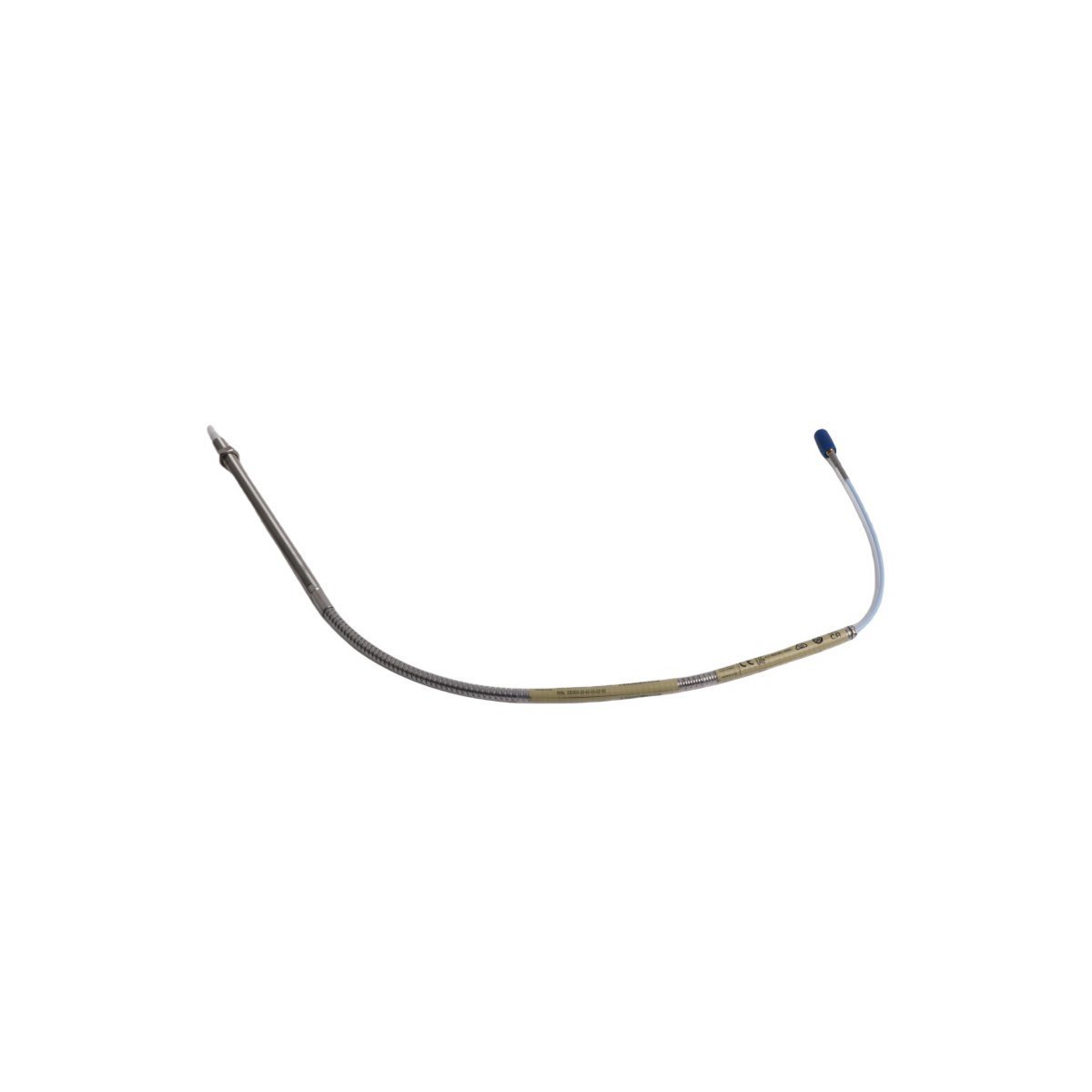

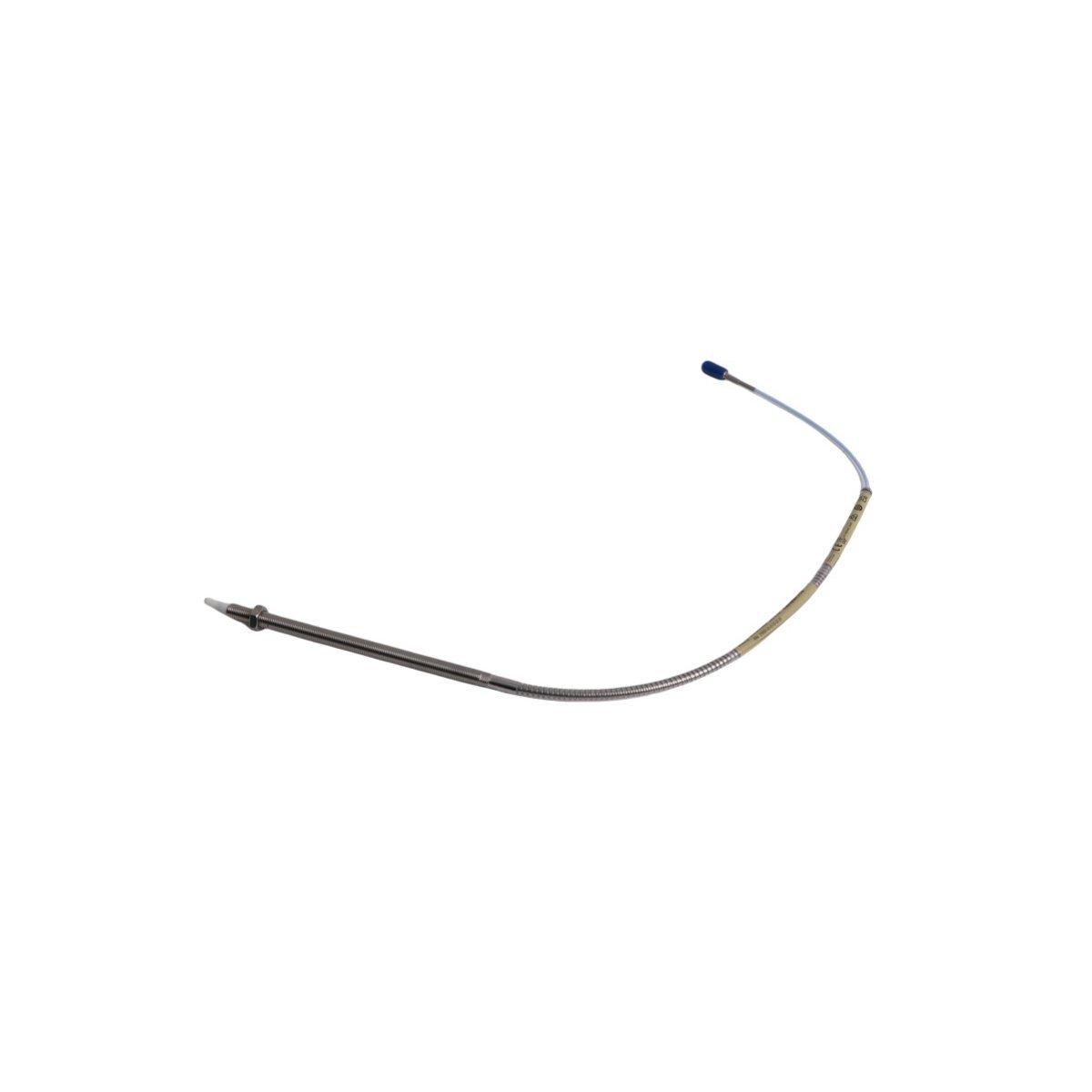

يوفر مسبار التقارب Bently Nevada 330909-00-65-05-02-00 3300 NSv مقاييس حيوية للإزاحة غير التلامسية والاهتزاز الشعاعي في عمليات نشر الآلات الدوارة عالية السرعة حيث تواجه المجسات القياسية مقاس 8 مم قيودًا شديدة في التثبيت. يوفر مستشعر التيار الدوامي المتخصص هذا دقة لا مثيل لها في المساحات الضيقة، بما في ذلك الضواغط المركزية الصغيرة، وعلب التروس عالية السرعة الدقيقة، ومبيتات المحامل ذات الغشاء السائل ذات الخلوص الداخلي الضيق.

من خلال توفير القياس عن بُعد التناظري النظيف والمستقر مباشرةً إلى إطار عمل المراقبة Bently Nevada 3500 أو حلقات إيقاف التشغيل الطارئ الآلية على مستوى المصنع، يعمل هذا المسبار كأداة لا غنى عنها لحماية الأصول. تضمن استجابة التردد العالي الكشف الفوري عن عدم توازن العمود، أو عدم استقرار طبقة الزيت الديناميكية، أو انحراف الموضع المحوري، مما يسمح للبنى التحتية للتحكم الآلي بتنفيذ عمليات إيقاف التشغيل الطارئة السريعة قبل حدوث فشل هيكلي حاسم.

مصفوفة لاحقة رمز الأجهزة

330909 [مسبار ملولب 3300 NSv 3/8-24 UNF]

يشير إلى سلسلة محولات الطاقة الأساسية كمسبار تقارب 3300 NSv يتميز بملف تعريف سن خارجي إمبراطوري 3/8-24 UNF، محسّن للمناطق المستهدفة الضيقة والخلوص الجانبي الميكانيكي المحدود.

-00 [خيار الطول غير الملولب]

يحدد تكوين ماسورة غير ملولبة بطول 0.0 بوصة، مما يعني أن الغلاف الخارجي يحتوي على سنون مقطوعة على طوله بالكامل للسماح بأقصى قدر من قابلية تعديل العمق داخل كتيفة التثبيت.

-65 [خيار طول الغلاف الكلي]

يحدد الطول الكلي للغلاف الملولب بـ 6.5 بوصة، مما يوفر وصولاً ماديًا ممتدًا مناسبًا لتجاوز جدران الآلة الخارجية السميكة أو أغلفة التبريد أو طبقات العزل العميقة.

-05 [خيار الطول الكلي]

يحدد طول كابل محوري مدمج يبلغ 0.5 متر (1.6 قدم) مقاسًا من طرف المستشعر الخزفي إلى وصلة الطرف الذكري المصغرة.

-02 [خيار الموصل والكابل]

يزود مجموعة الكابلات المدمجة بموصل ClickLoc محوري مصغر وتصميم كابل قياسي بدون درع إضافي من الفولاذ المقاوم للصدأ مقاوم للسوائل.

-00 [خيار موافقة الوكالة]

مزود بشهادات قياسية للمناطق غير الخطرة، ومعتمد لعمليات النشر الصناعية العامة التي تتطلب امتثالًا لمعايرة المصنع القياسية.

المعلمات الهيكلية والتشغيلية

تصفير ميكانيكي وإرشادات التوجيه الميداني

يجب على فرق أدوات القياس الميدانية تحديد الخلوص الميكانيكي الصحيح باستخدام مقياس الفولتميتر الرقمي أثناء التثبيت الفعلي. قم بتوصيل مقياس الفولتميتر بنقاط اختبار مستشعر 3300 NSv Proximitor المقابلة وقم بلف جسم المسبار الذي يبلغ طوله 6.5 بوصة في منفذ التثبيت حتى يسجل جهد الانحياز الناتج حوالي -9.0 VDC، مما يحدد المركز الدقيق لنطاق التشغيل البالغ 1.52 مم.

حافظ على نصف قطر انحناء أدنى صلب يبلغ 25.4 مم (1.0 بوصة) عبر الكابل المحوري لمنع تدهور الموصل أو التشققات الدقيقة في طبقة التدريع عالية التردد. قم بتوجيه كابل المسبار غير المدرع داخل قنوات مؤرضة ومعزولة لعزل القياس عن بعد الخام عن الضوضاء الكهرومغناطيسية الكثيفة في المصنع. يجب على الفنيين التحقق من أن الكابل الممتد المقترن يتحد مع هذا المسبار الذي يبلغ طوله 0.5 متر لمطابقة الطول الإجمالي للنظام الذي يبلغ 5.0 متر أو 7.0 متر المحدد لوحدة Proximitor.

بقاء البيئة الحرجة وهندسة السلامة

يعمل تركيبة طرف البلاستيك الهندسي المتقدم لمسبار 3300 NSv كحاجز غير منفذ ضد دورات البخار عالية الضغط، ومواد التشحيم الاصطناعية، والمذيبات الكيميائية المسببة للتآكل. وهذا يضمن توليد مجال تيار دوامي مستقر وخالي من الانجراف حتى عند غمره باستمرار في زيت الآلة الساخن.

تنتقل الإشارات التناظرية عالية الدقة من وحدة Proximitor مباشرة إلى رف الحماية Bently Nevada 3500. تعكس هذه البنية ديناميكيات الاهتزاز في الوقت الفعلي مباشرة إلى أنظمة الأتمتة Honeywell Experion PKS أو Siemens S7 على مستوى المصنع عبر حلقات تناظرية مخصصة أو روابط Modbus TCP. يوفر هذا التصميم متعدد الطبقات لغرف التحكم وصولاً متزامنًا إلى أتمتة الرحلات عالية السرعة وتحليلات عميقة للتنبؤ بصحة الأصول.

بيان محتويات الشحن الكامل

يحتوي الكرتون الصناعي التجاري على المكونات المفصلة التالية:

(1) مجموعة مسبار التقارب Bently Nevada 330909-00-65-05-02-00 الأصلي

(2) كابل محوري مدمج بطول 0.5 متر مع موصل ClickLoc ذكر

(3) غطاء حماية الموصل القابل للإزالة

(4) شهادة تتبع المواد الفردية وبيانات معايرة المصنع

لوجستيات الشحن ومعايير المناولة

يقوم فريق اللوجستيات لدينا بمعالجة وإرسال جميع المكونات الصناعية في غضون 2-7 أيام بعد التحقق من الدفع. نقوم بتوجيه جميع الطلبات عبر شركات الشحن الجوي الدولية الرائدة، بما في ذلك DHL و FedEx و UPS، لضمان تسليم عالمي سريع ومؤمن ويمكن تتبعه بالكامل إلى موقعك.

يقوم مستودع الشحن الخاص بنا بتعبئة كل مجموعة مسبار داخل ألواح تعبئة صناعية متخصصة مضادة للكهرباء الساكنة قبل تثبيتها داخل حشوة رغوية مصممة خصيصًا لامتصاص الصدمات. توفر عملية التعبئة الصارمة هذه حماية كاملة ضد التفريغ الكهروستاتيكي، والاهتزازات الشديدة أثناء النقل، ودخول الرطوبة المحيطة على طول طرق الشحن الدولية.

تشخيصات استكشاف الأخطاء وإصلاحها في هندسة الصيانة

س1: هل يمكنني توصيل مسبار 3300 NSv هذا بمستشعر 3300 XL 8mm Proximitor قياسي؟

ج1: لا. تستخدم سلسلة 3300 NSv هندسة ملف فريدة وملف تعريف معايرة أكثر إحكامًا مصممًا لمناطق مستهدفة أصغر من أنظمة المسبار القياسية مقاس 8 مم. يؤدي توصيل هذا المستشعر بـ 8mm Proximitor إلى تشويه شديد لعامل القياس وتعطيل حلقة حماية الآلات. قم دائمًا بإقران هذا المسبار بـ 3300 NSv Proximitor مخصص.

س2: لماذا يستخدم نظام NSv جهد فجوة مركزية يبلغ -9.0 VDC بدلاً من -10.0 VDC القياسي؟

ج2: يتميز مسبار 3300 NSv بنطاق قياس خطي أضيق يبلغ 1.52 مم (60 ميل) مقارنة بنطاق 2.0 مم لمسبار 8 مم. تمتد المنطقة الخطية المعايرة لأجهزة NSv من حوالي -2.0 VDC إلى -16.0 VDC، مما يجعل -9.0 VDC نقطة المنتصف المحسوبة رياضيًا للحصول على استجابة خطية مثالية للمستشعر.

س3: ما هي حالة الدائرة المحددة التي تشير إليها إشارة تشبع ثابتة تبلغ -24 VDC؟

ج3: يشير خرج ثابت يبلغ -24 VDC من Proximitor إلى خطأ في الدائرة المفتوحة داخل حلقة المستشعر. تحقق من اتصال ClickLoc المصغر بين سلك المسبار وكابل التمديد بحثًا عن وصلة فضفاضة أو رطوبة داخلية أو تلف مادي في القلب. اختبر استمرارية مسار الكابل بالكامل باستخدام مقياس متعدد لتحديد مكان الكسر.

س4: كيف يؤثر طول الغلاف الممتد البالغ 6.5 بوصة على الاستقرار الهيكلي؟

ج4: يوفر طول الغلاف الذي يبلغ 6.5 بوصة وصولاً ميكانيكيًا ممتازًا عبر الأغطية السميكة، لكن الأطوال الممتدة غير المدعومة عرضة للاهتزازات العالية. تأكد دائمًا من أن جدار الغلاف أو الكتيفة الخارجية توفر دعمًا قويًا على طول الماسورة، أو استخدم كم تقوية خارجي إذا تعرضت لرش السوائل المضطربة داخل الآلة.
