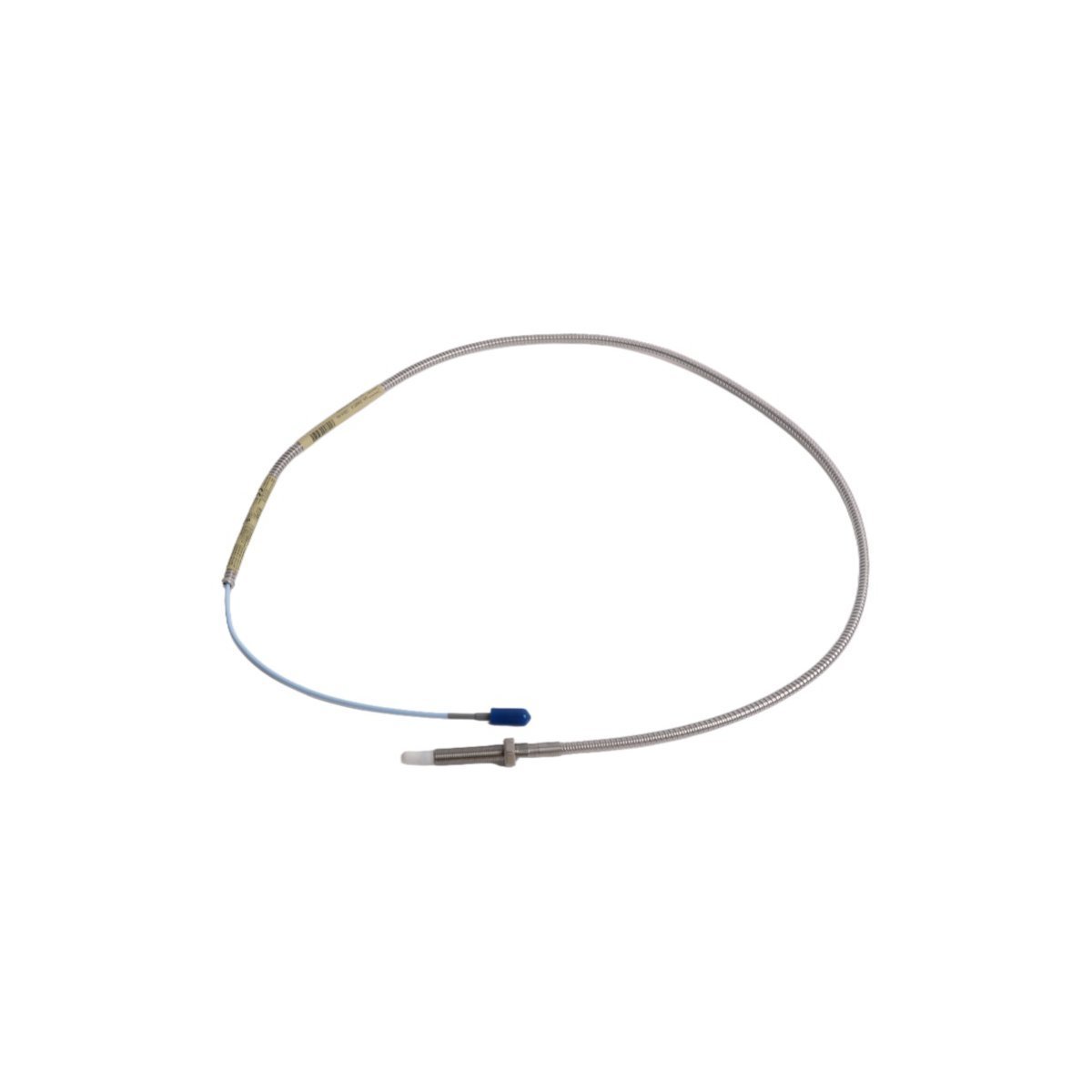

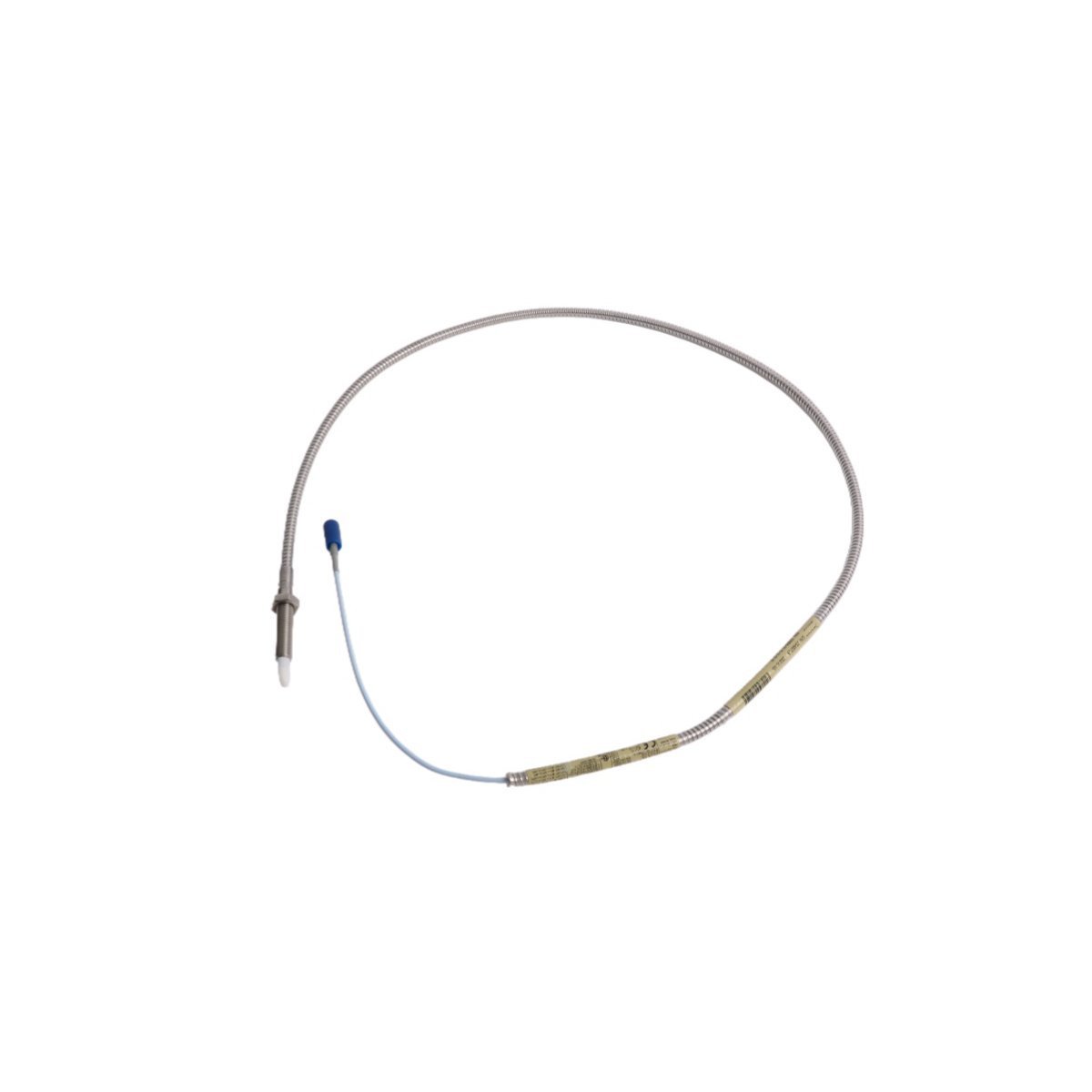

يعمل Bently Nevada 330909-00-20-10-02-05، والمُدرج أيضًا في الفهرس باسم 330909 Proximity Probes، كمكون مادي مخصص لقياسات إزاحة العمود والاهتزازات دون تماس داخل أنظمة حماية الآلات Bently Nevada 3500. يكشف الجهاز عن المسافات الثابتة والديناميكية بين طرف المستشعر وسطح العمود المستهدف، وينقل اختلافات الجهد التناظري المتناسبة عبر حلقة مغلقة عالية التردد إلى رف مراقبة النظام.

تفكيك اللاحقة ومصفوفة النموذج

• 330909: مسبار تقارب 3300 NSv و3300 XL 8 مم بخيط 3/8-24 UNF، ومتغيرات خيارات تصميم جسم أملس.

• 00: خيار طول غير ملولب (0.0 بوصة).

• 20: خيار طول الغلاف (2.0 بوصة).

• 10: خيار الطول الكلي (1.0 متر، حوالي 3.3 قدم).

• 02: خيار الموصل والكابل (موصل ClickLoc محوري مصغر، كابل قياسي).

• 05: خيار موافقة الوكالة (شهادات متعددة للمناطق الخطرة متعددة الجنسيات بما في ذلك موافقات السلامة الجوهرية ATEX/IECEx).

المواصفات الفنية

معايرة مسبار التيار الدوامي والتحقق من جهد الفجوة

يُطلق المسبار 330909-00-20-10-02-05 مجالاً عالي التردد (RF) من طرفه البالغ 8.0 مم للتفاعل مباشرة مع مادة الهدف الدوارة. لتأسيس منحنى معايرة دقيق مقابل ديناميكيات الدوار المتقلبة، يتطلب تكوين المجال التحقق الصارم من جهد الفجوة. يؤدي تعديل عمق الإدخال الفعلي حتى يشير خرج مستشعر Proximitor بالضبط إلى -10 VDC إلى تحديد النقطة المتوسطة الدقيقة لغلاف التتبع الخطي البالغ 2.0 مم.

يحافظ هذا المحاذاة المكانية على دقة معايرة مسبار التيار الدوامي المصنعي. علاوة على ذلك، يجب حساب فواصل الفصل المكاني الصحيحة وتطبيقها أثناء تخطيط دعامات متعددة المسابر للحفاظ على قمع التداخل والقضاء على التداخل الاستقرائي بين قنوات القياس المتجاورة.

الأسئلة الشائعة

س: هل يدعم مسبار التقارب 3300 XL هذا التبديل الساخن المستمر عبر الإنترنت عند وصلة ClickLoc؟

ج: نعم، تستوعب الحلقة استبدال الأجهزة. ومع ذلك، يؤدي فصل الموصل المحوري إلى كسر الموجة الحاملة عالية التردد (RF)، مما يتسبب في تسجيل بطاقة المراقبة المتطابقة علامة "عطل محول" (NOT OK) فورية. يجب وضع قناة التتبع في وضع تجاوز برمجي يدوي قبل فصل واجهة الموصل.

س: هل يمكن استخدام مسبار 330909 هذا مع مستشعرات Proximitor الأقدم من سلسلة 7200 بحجم 8 مم؟

ج: لا. لا تتطابق خصائص الملف الداخلي وتحسين الطول الكهربائي لسلسلة 3300 XL مع معلمات التعديل لسلسلة 7200 القديمة. يؤدي خلط هذه المنصات إلى إلغاء معايرة مسبار التيار الدوامي وينتج عنه بيانات إزاحة خاطئة.

س: كيف يؤثر التشغيل بملف تعريف هدف غير فولاذي 4140 على جهد الخرج التناظري؟

ج: تؤدي الاختلافات المعدنية إلى تعديل النفاذية المغناطيسية للهدف. تعمل الأهداف غير 4140 على تشويه مصفوفة معايرة التتبع الخطي، مما يحول عامل القياس بعيدًا عن المعيار 7.87 فولت/مم. إذا تم استخدام أنواع أخرى من الفولاذ، فيجب أن يخضع النظام لإعادة معايرة مخبرية أو تصحيح إزاحة برمجية.

إرشادات التركيب الميداني

• قيود عزم الدوران الميكانيكي: لا تتجاوز الحد الأقصى المسموح به لعزم التركيب البالغ 13.5 نيوتن متر (120 بوصة-رطل) عند تثبيت الجسم الملولب 3/8-24 UNF في مكانه. قد يؤدي عزم الدوران الزائد إلى فصل هيكلي للطرف البالغ 8 مم عن الغلاف الفولاذي.

• حدود تجويف التخليص الجانبي: لضمان قمع كامل للتداخل والقضاء على التداخل الطفيلي للرؤية الجانبية من الهياكل المجاورة، حافظ على قطر تخليص تجويف مضاد لا يقل عن 31.8 مم (1.25 بوصة) حول الطرف البالغ 8.0 مم.

• تسلسل قفل الموصل: تحقق من أن أطراف التوصيل المحورية ClickLoc جافة تمامًا وخالية من التلوث قبل التوصيل. اضغط على نصفي الموصل بقوة حتى يؤكد نقرة ملموسة مميزة التوصيل الكامل. لا تتعامل مع التجميع باستخدام كماشة أو أسنان معدنية.

• توجيه استمرارية الدرع: قم بتشغيل خطوط تمديد الكابلات المحورية داخل قنوات معدنية مخصصة مؤرضة لحجب الضوضاء الكهرومغناطيسية. تأكد من أن الدرع الخارجي يظل معزولًا عن غلاف الماكينة، مع تأريض نقطة واحدة فقط عند شريط أرضية كتلة طرف Proximitor.

بيان التوريد

تحتوي العبوة القياسية على المكونات التالية:

1. (1) مجموعة مسبار التقارب Bently Nevada 330909-00-20-10-02-05.

2. (2) صواميل سداسية ميكانيكية لتركيب الخيط 3/8-24 UNF.

3. (1) مجموعة من أغطية عزل الموصل الشفافة.

4. (1) شهادة معلمات التحقق من المعايرة المصنعية.

توصيف المواد المشحونة

• الجدول الزمني للعبور: يتم الإرسال في غضون 2-7 أيام عند الانتهاء من الدفع عبر قنوات التسوية التجارية القياسية.

• التوزيع اللوجستي: يتم الشحن عالميًا عبر الشحن الجوي ذي الأولوية العالية باستخدام DHL أو FEDEX أو UPS.

• الحماية: مغلفة داخل عبوات صناعية متخصصة مضادة للكهرباء الساكنة مبطنة بأغلفة محكمة الغلق عازلة للرطوبة للحفاظ على خصائص الملف الكهرومغناطيسي الداخلي أثناء النقل العالمي.
