نظرة عامة على المنتج

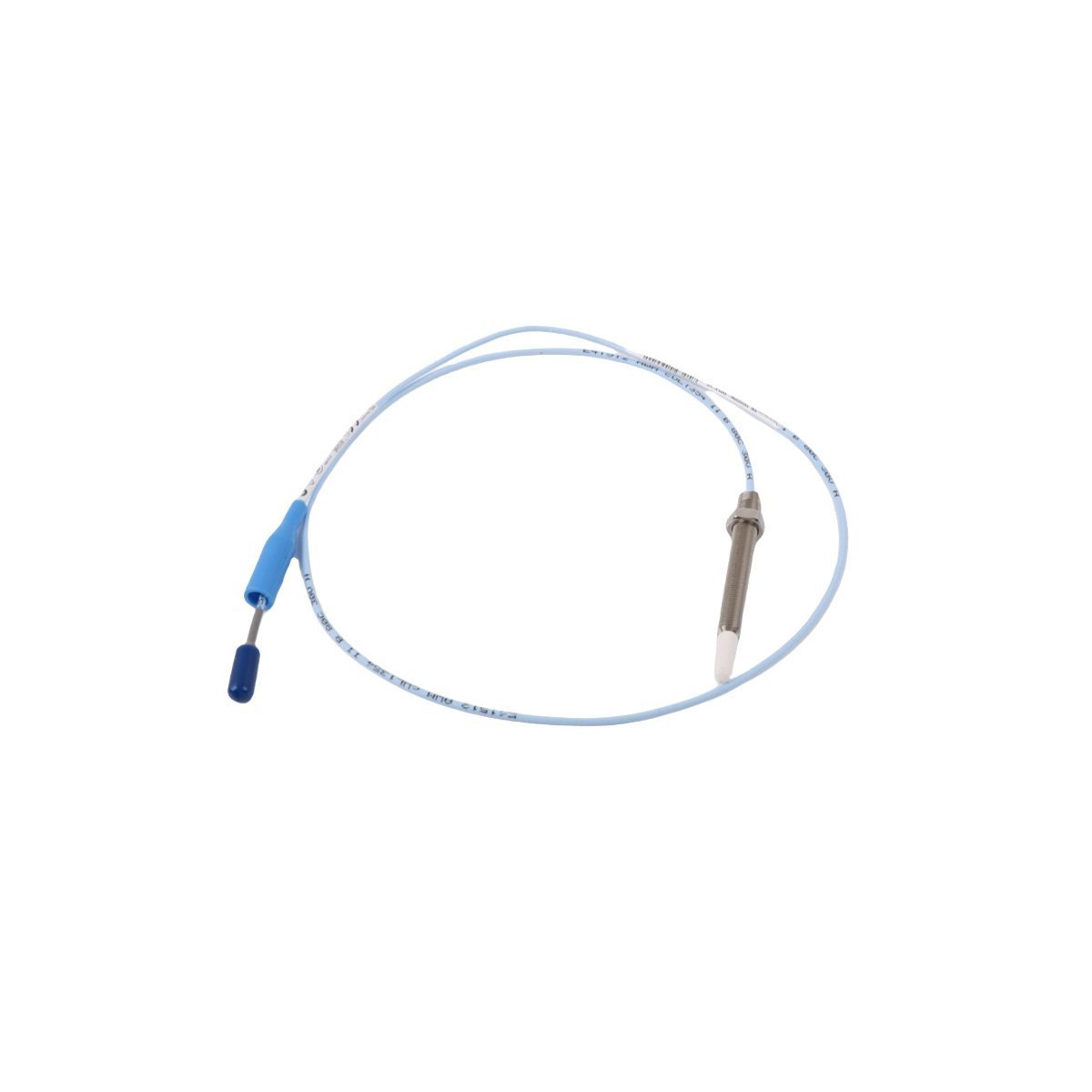

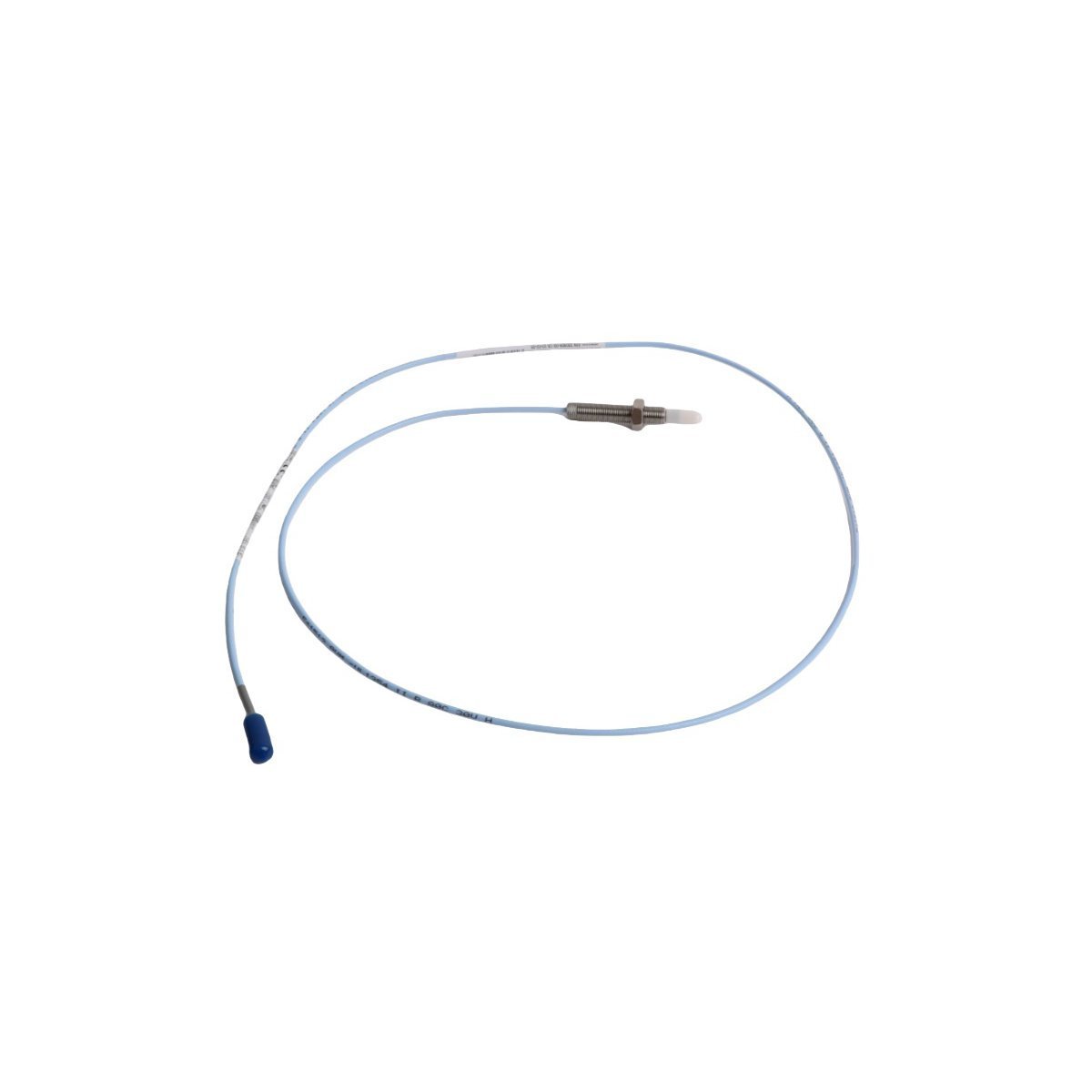

مسبار التقارب Bently Nevada 330908-21-35-10-02-00 هو مسبار تقارب عالي الأداء من طراز 3300 NSv (القريب من السطح)، مصمم خصيصًا للبيئات الصناعية حيث تفشل المسابير التقليدية بسبب مساحة التركيب الضيقة أو أقطار الأهداف الصغيرة. يتفوق هذا المحول في مراقبة الاهتزازات الشعاعية والموضع المحوري على المضخات عالية السرعة والضواغط الطاردة المركزية الصغيرة والتوربينات المساعدة حيث تكون منطقة الهدف محدودة. من خلال استخدام طرف خاص وهندسة لفائف فريدة، يوفر نظام NSv إخراجًا خطيًا مستقرًا حتى عند تركيبه بالقرب من الأسطح المعدنية المجاورة التي عادةً ما تسبب تداخلًا في الإشارة في مسابير 8 مم القياسية. وبصفته مدخلًا حسيًا حاسمًا لنظام المراقبة Bently Nevada 3500، فإنه يضمن حماية الأصول المستمرة واكتساب البيانات عالية الدقة لأجهزة الإشراف على التوربينات (TSI) في أصغر الأغلفة الميكانيكية.

فك تشفير لاحقات المكونات

فهم تسمية أجزاء NSv

يُعرّف نموذج السلسلة 330908-21-35-10-02-00 ملفًا ميكانيكيًا ذو خيط متري وواجهة كهربائية محددة للمراقبة الصناعية الدقيقة.

• -21 (طول غير مسنن): يمثل طول جسم غير مسنن يبلغ 21 مم، مما يسمح للمسبار بالمرور عبر أقواس تثبيت سميكة أو أغلفة محامل قبل ربط الخيط.

• -35 (الطول الكلي للعلبة): يحدد طول علبة ملولبة كلي يبلغ 35 مم، مما يوفر الوصول الضروري للوصول الداخلي داخل أغلفة الآلات المدمجة.

• -10 (الطول الكلي): يشير إلى طول كابل إجمالي يبلغ 1.0 متر (3.3 قدم)، مصمم للاقتران بكابل تمديد NSv مطابق لنظام بطول 5 أمتار أو 7 أمتار.

• -02 (خيار الموصل): يتميز بموصل محوري مصغر مزود بواقي كابل نحاسي متخصص لتعزيز الحماية الفيزيائية ومقاومة التآكل الميكانيكي.

• -00 (موافقة الوكالة): يشير إلى الخيار القياسي غير المعتمد، والمُحسَّن للمناطق الصناعية العامة حيث لا يلزم تصنيف مقاومة الانفجار.

المعلمات الفنية الأساسية

بروتوكول النشر الدقيق

محاذاة جهد الفجوة والمعايرة

لضمان أقصى دقة، يجب على المهندسين إجراء تباعد ميكانيكي دقيق أثناء التركيب الميداني. بالنسبة لنظام 3300 NSv، يضع إعداد الفجوة النموذجي البالغ -10.00 VDC المسبار في مركز نطاق التشغيل الخطي. استخدم مقياس متعدد رقمي عند طرف إخراج Proximitor للتحقق من جهد التحيز هذا قبل الانتهاء من عزم ربط الصامولة.

سلامة المحور المشترك والتوجيه

يتطلب الكابل المحوري المصغر إدارة دقيقة لمنع تدهور الإشارة. حافظ على نصف قطر انحناء للكابل لا يقل عن 25.4 مم (1.0 بوصة). استخدم دائمًا واقيات الموصلات المتوفرة وقم بإغلاق جميع الوصلات بشريط سيليكون ذاتي اللصق لمنع دخول الزيت أو الرطوبة إلى الإشارة، وهو السبب الرئيسي لحالة "ليست موافق" للنظام في رف 3500.

قيمة هندسية متقدمة

أداء متخصص للأهداف الصغيرة

يستخدم مسبار 3300 NSv نمط مجال كهرومغناطيسي فريد يركز طاقة الاستشعار مباشرة عند الطرف. يسمح هذا بمراقبة الأعمدة أو الأهداف الأصغر بكثير من حدود مسبار 8 مم القياسي دون التعرض لتداخل "الرؤية الجانبية" من مكونات الآلة القريبة أو تأثيرات الجدار الجانبي الشعاعية.

تكامل ومرونة سلسة

تم تصميم هذا المسبار لدورات العمل الصعبة، ويتكامل بشكل طبيعي مع أنظمة Honeywell Experion PKS وهياكل Bently Nevada 3500 الحالية. يوفر غلاف الكابل FEP ومادة طرف PPS مقاومة فائقة للمزلقات الاصطناعية والتعرض الكيميائي، مما يضمن الاستقرار طويل الأمد في بيئات المحامل عالية الحرارة حيث يكون وقت تشغيل الأصول هو الأولوية القصوى.

التنفيذ السريع والخدمات اللوجستية

نحن نسهل حركة المخزون العالمية لدعم نوافذ الصيانة الحرجة وتوقف المصانع الطارئة.

• الجدول الزمني للإرسال: يتم الشحن في غضون 3-5 أيام عند الانتهاء من الدفع للمكونات المتوفرة في المخزون.

• شركاء الشحن: التسليم السريع من الباب إلى الباب عبر DHL أو FEDEX أو UPS.

• معايير الحماية: جميع المسابير تُشحن في عبوات صناعية مختومة من المصنع ومضادة للكهرباء الساكنة. نستخدم بطانة هيكلية معززة وحواجز مقاومة للرطوبة لضمان وصول أجهزة الاستشعار الدقيقة الخاصة بك في حالة معايرة المصنع.

أسئلة فنية متكررة حول حماية الأصول

س1: هل يمكنني استخدام مسبار NSv هذا مع كابل تمديد 3300 XL قياسي؟

ج1: لا. نظام 3300 NSv فريد من نوعه كهربائيًا. يجب أن يتم إقرانه بشكل خاص مع كابل تمديد 3300 NSv ومستشعر 3300 NSv Proximitor للحفاظ على حساسية 200 mV/mil المطلوبة.

س2: ما هي فائدة الطول غير الملولب -21؟

ج2: القسم غير الملولب الذي يبلغ 21 مم ضروري عند تركيب المسبار عبر أقواس سميكة. يسمح بإدخال المسبار بشكل أعمق في الغلاف قبل أن تتشابك الخيوط، مما يضمن وصول الطرف إلى العمود الهدف بشكل صحيح.

س3: هل هذا المسبار متوافق مع أهداف أصغر من 5 مم؟

ج3: بينما تم تصميم NSv للأهداف الصغيرة، قد يؤدي النزول إلى أقل من 5 مم إلى تقليل الخطية والحساسية. للأهداف الصغيرة جدًا، نوصي بمعايرة ميدانية للتحقق من عامل مقياس mV/mil الفعلي.

س4: كيف يؤثر خيار الموصل -02 على التثبيت؟

ج4: يتضمن الخيار -02 واقيًا نحاسيًا يحمي الموصل المحوري المصغر الحساس من التلف المادي وتلوث الزيت. يوصى به بشدة لتطبيقات أغلفة المحامل.
