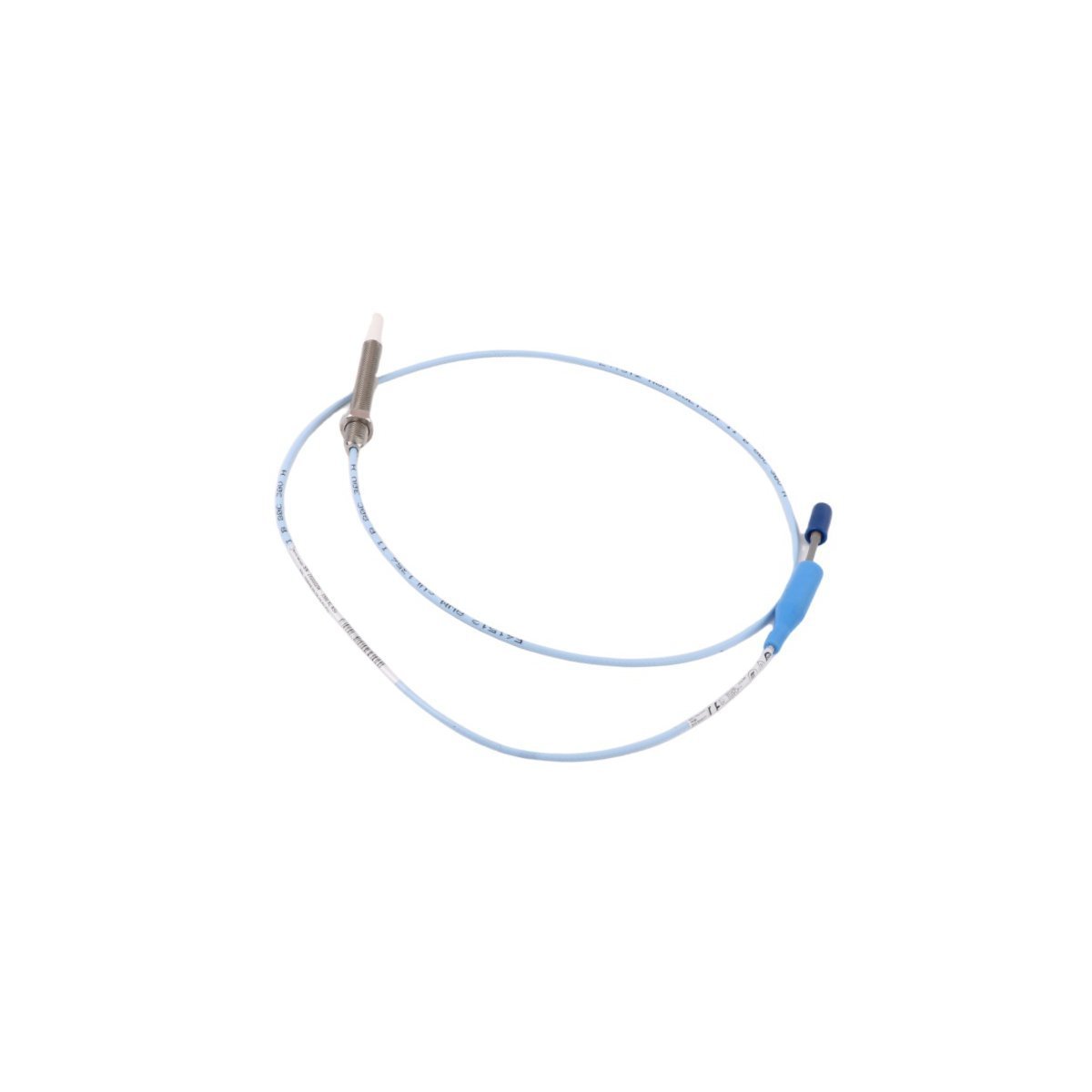

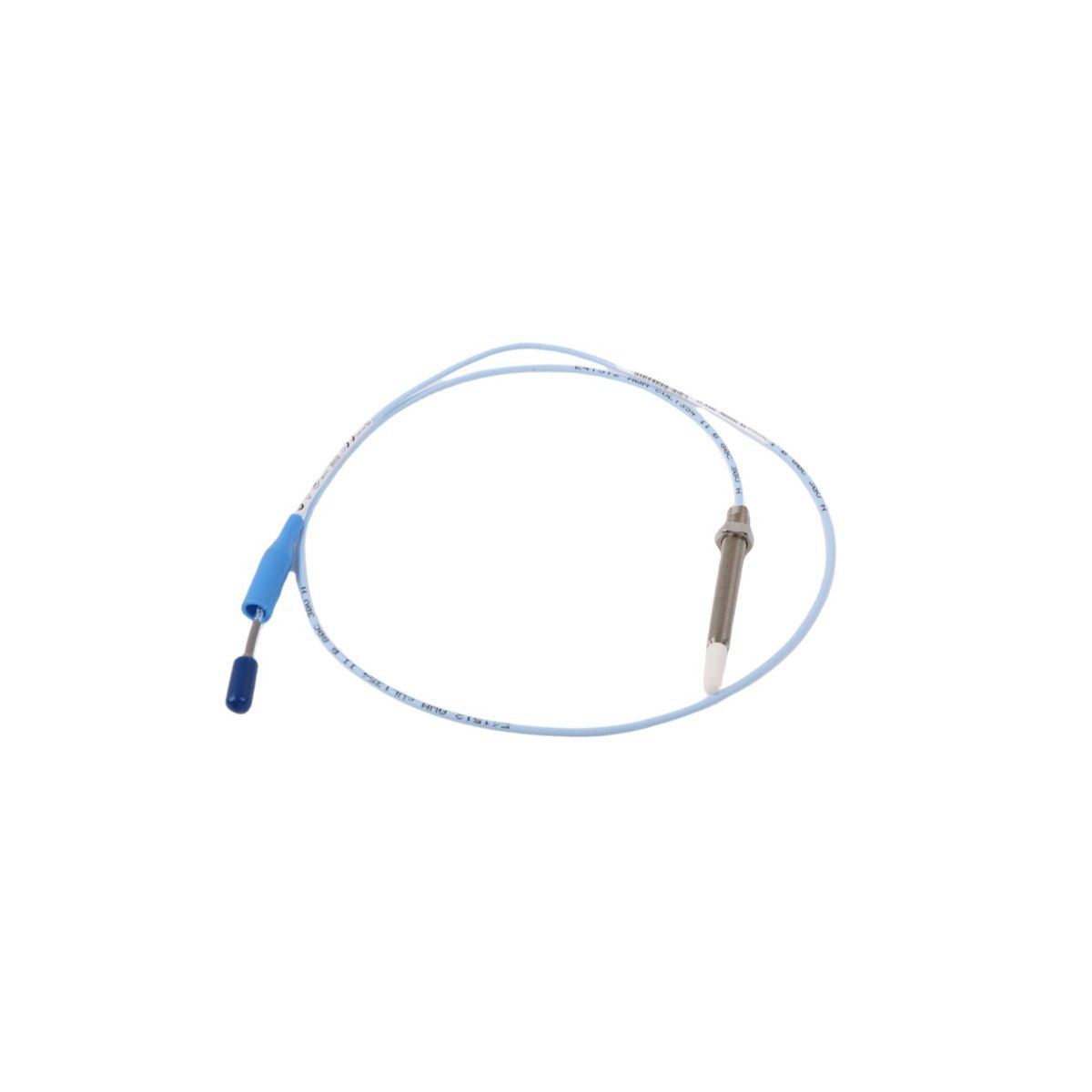

تم تكوينه لقياسات إزاحة العمود والاهتزازات دون تلامس في أنظمة حماية الماكينات 3500، يوفر Bently Nevada 330908-00-36-05-02-05-05 (مسبار التقارب330908) تنفيذًا ماديًا/كهربائيًا مباشرًا. يحول هذا المسبار تغييرات التقارب بين طرف المسبار والمادة المستهدفة إلى إشارات جهد تناظرية متناسبة عند إقرانه بتركيبات الآلات ذات الأهداف الصغيرة أو المساحات المحدودة.

تحليل اللاحقات ومصفوفة النموذج

• 330908: مسبار تقارب 3300 NSv بخيط 3/8-24 UNF، بدون درع.

• 00: خيار الطول غير الملولب (0.0 بوصة).

• 36: خيار طول الهيكل الكلي (3.6 بوصة).

• 05: خيار الطول الكلي (0.5 متر، 1.6 قدم).

• 02: خيار الموصل (موصل متحد المحور مصغر ClickLoc، كابل قياسي).

• 05: خيار موافقة الوكالة (شهادات متعددة للمناطق الخطرة متعددة الجنسيات بما في ذلك السلامة الجوهرية ATEX/IECEx).

• 05: متغير خيار التعويض (معاير لملفات تعريف هدف مادية محددة أو جداول معدنية قياسية).

مواصفات الأجهزة

معايرة مسبار التيار الدوامي والتحقق من جهد الفجوة

تستخدم سلسلة 3300 NSv قطر طرف مدمج يبلغ 5.0 مم مُحسَّن للتخطيطات الفيزيائية الضيقة حيث لا يمكن للمجسات القياسية 8 مم تجاوز القيود الهيكلية المحيطة. يتطلب سلوك القياس الدقيق معايرة دقيقة لمسبار التيار الدوامي مضبوطة مباشرة على الانحناء الميكانيكي وتركيب سطح الهدف. أثناء حلقات النشر، يقوم المهندسون بإجراء التحقق من جهد الفجوة في الميدان لتصفير المستشعر.

يؤدي ضبط الموضع المادي حتى يُظهر إخراج النظام بالضبط -10 فولت تيار مستمر إلى استهداف نقاط المنتصف الخطية لنطاق المستشعر، مما يؤدي إلى استقرار مقاييس التتبع مقابل التحولات المفاجئة في ديناميكيات الدوار. نظرًا للمسافة الضيقة الكامنة في تركيبات الآلات ذات التجويف الصغير، يلزم وجود تفاوتات صارمة للتركيب لضمان قمع التداخل المتبادل والقضاء على التداخل الاستقرائي من المكونات المجاورة.

الأسئلة المتكررة

س: هل يمكن مطابقة مسبار 3300 NSv هذا مع مستشعر تقارب 3300 XL 8 مم القياسي؟

ج: لا. يتمتع مسبار 330908 بمقاومة كهربائية مميزة ويتطلب معايرة تيار دوامي مختلفة عن خط 8 مم القياسي. يجب إقرانه حصريًا بمستشعر تقارب 3300 NSv متطابق لتجنب أخطاء القياس الجسيمة.

س: هل تم تصميم مسبار التقارب هذا لدعم تبديل الاتصال السريع الساخن عبر الإنترنت عند المفصل المحوري؟

ج: يؤدي فك توصيل الموصل المحوري ClickLoc أثناء تشغيل النظام إلى كسر حلقة التردد اللاسلكي عالية التردد، مما يتسبب في إطلاق قناة الشاشة 3500 المرتبطة إشارة خطأ في المحول (غير موافق). لمنع التنفيذ الخاطئ للمرحل، يجب وضع قناة التتبع في حالة تجاوز قبل الفصل اليدوي.

س: كيف يؤثر قطر الهدف الأصغر من طرف المسبار 5.0 مم على عامل القياس؟

ج: يؤدي التشغيل بهدف أصغر من الحد الأدنى الموصى به إلى تشويه مسار تدفق التردد اللاسلكي، مما يغير معايرة مسبار التيار الدوامي المصنعية ويجعل معايرة 7.87 فولت/مم القياسية غير صالحة. يجب تطبيق معاملات برمجية مخصصة إذا تم انتهاك حدود حجم الهدف.

إرشادات التثبيت الميداني

• ضوابط عزم الدوران الميكانيكية: عند ربط غلاف المسبار 3/8-24 UNF في حامل الماكينة، لا تتجاوز الحد الأقصى المطلق لعزم الدوران الهيكلي البالغ 13.5 نيوتن متر (120 رطل بوصة). قد يؤدي تجاوز هذه القيمة إلى قص مادة التغليف الداخلية أو تشوه غلاف الفولاذ المقاوم للصدأ.

• حدود الخلوص الجانبي: لضمان قمع التداخل المتبادل بالكامل والقضاء على تداخل الرؤية الجانبية الطفيلية من الجدران المعدنية المجاورة، تأكد من وجود قطر تجويف مسطح بحد أدنى 19.0 مم (0.75 بوصة) حول طرف المسبار.

• التعامل مع الموصل المحوري: تأكد من أن أسطح وصلة الموصل المحوري المصغر ClickLoc خالية من الزيت والحطام قبل التنفيذ. ثبت الوصلة بالكامل يدويًا حتى تشعر بنقرة لمسية؛ لا تستخدم الزردية الميكانيكية أو أدوات الربط.

• إجهاد الكابل وتوجيهه: حافظ على نصف قطر انحناء ثابت بحد أدنى 25.4 مم (1.0 بوصة) لوصلة الكابل المحوري. وجه الخط عبر مسارات توصيل أرضية ومقاومة للعوامل الجوية لعزل الإشارة التناظرية منخفضة الجهد عن التداخل الكهرومغناطيسي المحيط.

• مصفوفة تأريض الدرع: حافظ على عزل الدرع المحوري عن غلاف هيكل الماكينة على طول المسار بالكامل. يجب الحفاظ على التأريض أحادي النقطة، بحيث ينتهي حصريًا عند الطرف الأرضي المخصص لغلاف مستشعر التقارب.

قائمة المشتريات

تحتوي حزمة الشراء على المكونات التالية:

1. (1) مجموعة مسبار التقارب 330908-00-36-05-02-05-05.

2. (2) صواميل سداسية ميكانيكية لتركيب 3/8-24 UNF.

3. (1) مجموعة من أغطية عزل الموصل الواقية من السيليكون الشفاف.

4. (1) شهادة التحقق من معلمات المعايرة المصنعية.

التعبئة اللوجستية وملف التسليم

• الجدول الزمني للإرسال: 2-7 أيام عند الانتهاء من الدفع من خلال التصفية المصرفية التجارية المعتمدة.

• إدارة النقل: يتم شحنها عالميًا عبر شبكات التوصيل السريع ذات الأولوية العالية بما في ذلك DHL أو FEDEX أو UPS.

• معيار التعبئة والتغليف: يتم شحنها داخل عبوات صناعية صلبة ومتخصصة مضادة للكهرباء الساكنة لمنع التدهور الميكانيكي أو تراكم الشحنات الكهروستاتيكية قبل التكامل الميداني.
