نظرة عامة على المنتج

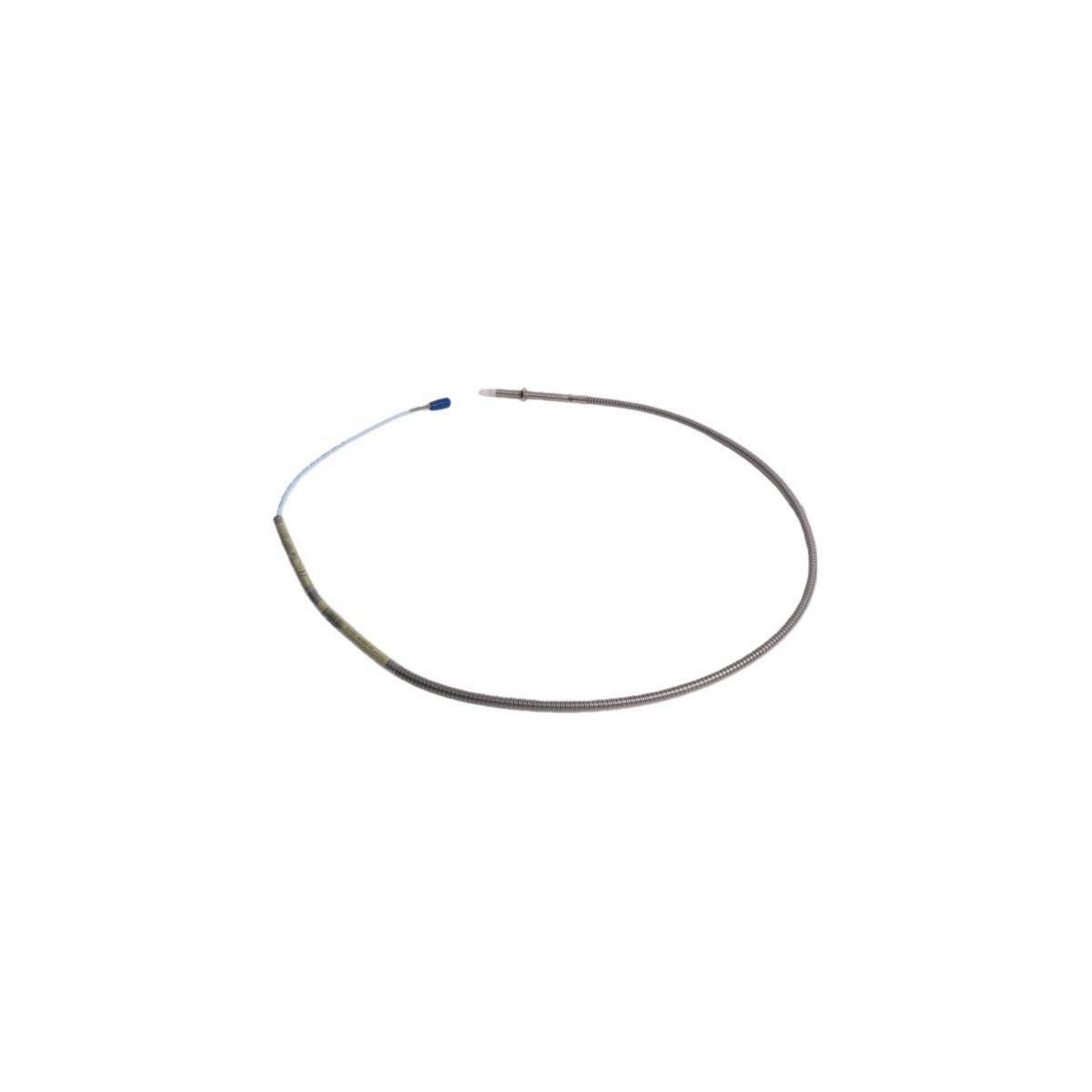

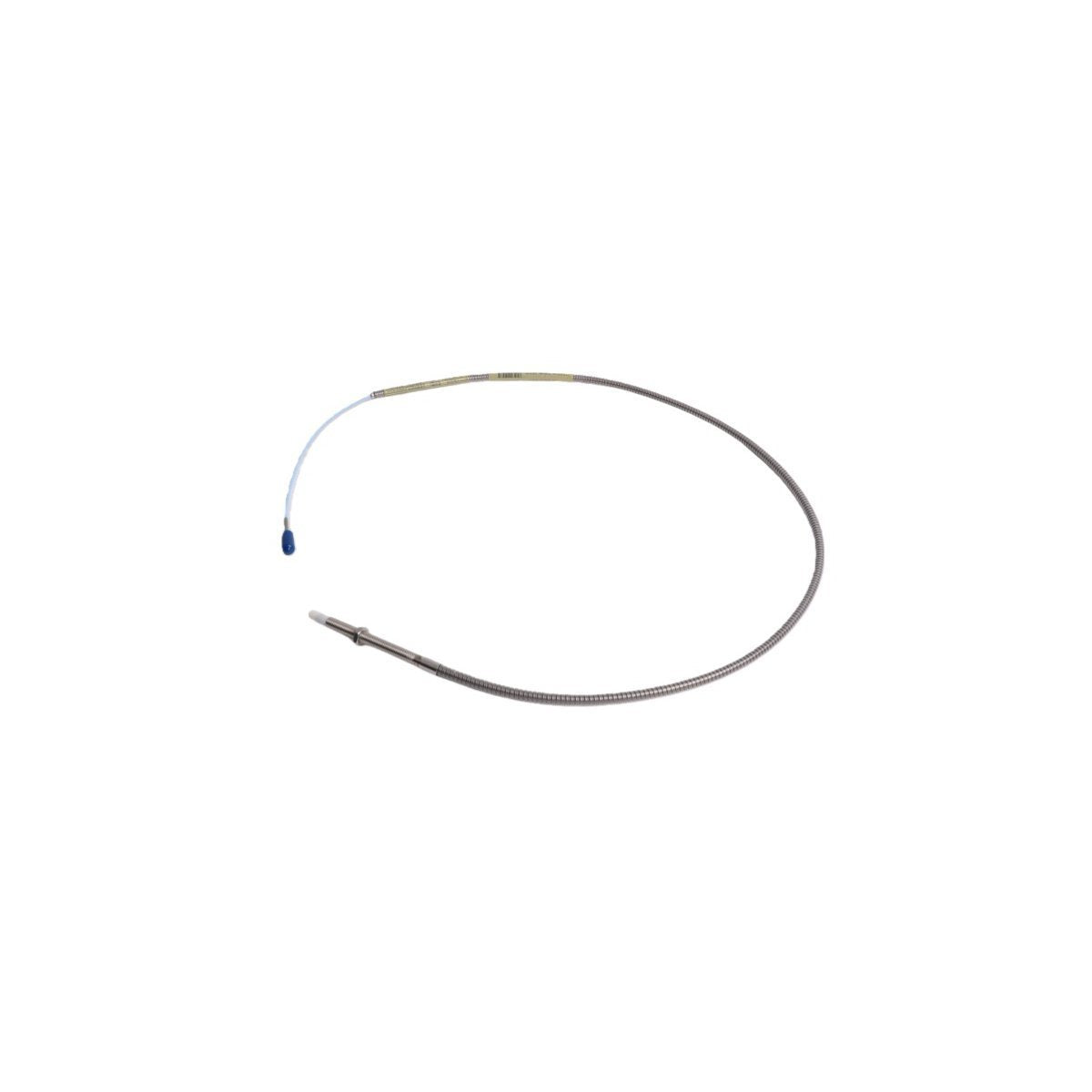

يُعد Bently Nevada 330904-00-09-10-02-05 مكونًا بالغ الأهمية في نظام محول 3300 NSv (القريب من السطح)، والمصمم خصيصًا للمراقبة الدقيقة في الأماكن الضيقة. يتفوق هذا المجس حيث تفشل أنظمة 8 مم القياسية، مما يوفر بيانات اهتزاز وإزاحة عالية الدقة على الأعمدة التي لا تتجاوز أقطارها المستهدفة 5 مم (0.2 بوصة). إنه بمثابة ضمان حيوي لضواغط الطرد المركزي عالية السرعة والمضخات والتوربينات المشتقة من الطائرات. من خلال استخدام مجال كهرومغناطيسي مركز، يلغي مجس NSv تداخل "الرؤية الجانبية" من الأسطح المعدنية القريبة، مما يضمن أن يتلقى نظام Bently Nevada 3500 للمراقبة إشارات نظيفة وغير مشوهة لمنطق إيقاف الطوارئ (ESD) وتحليلات الصيانة التنبؤية في منشآت الطاقة والبتروكيماويات عالية المخاطر.

منطق تسمية المحول

مخطط التكوين

يشير رقم الطراز 330904-00-09-10-02-05 إلى مجس ذي جسم مترابط إمبراطوري مع وصول متخصص وتوافق مع المناطق الخطرة.

-00 (طول غير مترابط)

يحدد قسمًا غير مترابط بطول 0.0 بوصة. جسم 1/4-28 UNF مترابط بالكامل، مما يسمح بأقصى عمق للتعديل عند التركيب من خلال أقواس داخلية أو أغطية رقيقة الجدران.

-09 (طول العلبة الكلي)

يمثل طول علبة مترابطة إجمالي 0.9 بوصة. تم تحسين هذا التصميم المدمج لبيئات التثبيت الضحلة حيث تكون خلوص الخروج الخلفي محدودًا.

-10 (الطول الكلي)

يشير إلى طول كابل إجمالي 1.0 متر (3.3 قدم). يتطلب ذلك كابل تمديد NSv مطابقًا لإكمال نظام 5.0 متر أو 7.0 متر، مما يضمن سعة نظام معايرة.

-02 (خيار الموصل)

مزود بموصل محوري مصغر وواقي كابل نحاسي. يوفر هذا الجهاز تخفيفًا أساسيًا للتوتر وختمًا بيئيًا لتقاطع الإشارة.

-05 (موافقة الوكالة)

يتميز بحماية مناطق خطرة متعددة الشهادات (ATEX، IECEx، CSA). يضمن ذلك أن المجس آمن بطبيعته للانتشار في الأجواء المتفجرة ومناطق العمليات المتقلبة.

المواصفات الفنية

بروتوكول التشغيل الدقيق

تطبيع جهد الفجوة

التجويف الميكانيكي المناسب هو أساس سلامة الإشارة. يجب على فرق الصيانة ضبط المسافة الفيزيائية بين طرف المجس والعمود مع مراقبة جهد التحيز DC. بالنسبة لنظام 3300 NSv، يشير جهد الفجوة -10.00 VDC عادةً إلى مركز نطاق التشغيل الخطي. تحقق دائمًا من هذا الجهد باستخدام جهاز قياس متعدد رقمي عند خرج مستشعر Proximitor قبل شد الصامولة النهائية.

سلامة توجيه وتدريع الكابلات

يتطلب كابل NSv معالجة خاصة لتجنب تلف الإشارة. حافظ على نصف قطر انحناء لا يقل عن 25.4 مم (1.0 بوصة). تأكد من تأريض درع الكابل حصريًا عند طرف رف المراقبة 3500 لمنع حلقات التأريض. في بيئات التداخل الكهرومغناطيسي العالية، قم بتوجيه الأسلاك المحورية عبر مجاري مخصصة لحماية بيانات التيار الدوامي عالية التردد من الضوضاء الكهربائية الخارجية.

التوافق مع الأنظمة الصناعية

تكامل TSI السلس

يسهل 330904-00-09-10-02-05 التشغيل البيني الكامل مع معايير أدوات الإشراف على التوربينات (TSI). يغذي البيانات التناظرية ذات التردد الواسع في أنظمة Honeywell Experion PKS أو Emerson DeltaV عبر واجهة Bently Nevada 3500. يتيح هذا التكامل تشخيصات متطورة، بما في ذلك رسومات المدار وتتبع محور العمود، مما يوفر للمشغلين السلطة الفنية لإدارة أصول الدوران الحيوية.

المرونة في المناطق المعادية

تم تصنيع المجس من مادة طرف كبريتيد البولي فينيلين (PPS) وعزل كابل FEP، وهو يقاوم التآكل الكيميائي من زيوت التشحيم الاصطناعية وغازات العمليات الكاوية. تضمن سلامة هذه المواد بقاء عامل مقياس 200 ملي فولت/ميل مستقرًا أثناء الدورات الحرارية الشديدة التي تتسم بها حاويات التوربينات الغازية، مما يقلل من تكرار دورات إعادة المعايرة غير المخطط لها.

تلبية الطلبات واللوجستيات العالمية

نحافظ على سلسلة إمداد قوية لدعم عمليات الصيانة التنبؤية وإغلاقات الطوارئ.

• الجدول الزمني للإرسال: 3-5 أيام عند الانتهاء من الدفع للوحدات الموجودة في المخزون.

• الشحن السريع العالمي: نقل من الباب إلى الباب عبر شركات الشحن الممتازة بما في ذلك DHL، FEDEX، أو UPS.

• تعبئة متخصصة: يتم إغلاق كل وحدة بالمكنسة الهوائية في عبوات صناعية مضادة للكهرباء الساكنة. نستخدم توسيدًا هيكليًا مخصصًا لضمان بقاء طرف المجس المعاير في المصنع والموصلات المحورية الدقيقة سليمة أثناء النقل الدولي.

الأسئلة الشائعة حول مراقبة الآلات

س1: هل يمكنني استخدام مجس NSv هذا مع كابل تمديد 3300 XL القياسي؟

ج1: لا. سلسلة 3300 NSv تختلف كهربائيًا عن 3300 XL. يجب عليك استخدام كابلات تمديد ومستشعرات Proximitor خاصة بـ NSv للحفاظ على خرج معايرة 200 ملي فولت/ميل.

س2: ما هي فائدة واقي الموصل -02؟

ج2: يحمي الواقي النحاسي الوصلة المحورية الحساسة من تسرب زيت التوربينات والرطوبة. كما يوفر تخفيفًا ميكانيكيًا للتوتر، مما يمنع الكابل من الارتخاء بسبب اهتزاز الماكينة.

س3: كيف يمكنني تشخيص حالة "غير موافق" لهذا المجس؟

ج3: تحقق من جهد فجوة DC. إذا كان الجهد مثبتًا عند 0 فولت أو -24 فولت بغض النظر عن الفجوة الميكانيكية، فهذا يشير عادةً إلى قصر أو دائرة مفتوحة في الملف الداخلي أو الاتصال المحوري.

س4: هل موافقة -05 ضرورية لجميع المواقع؟

ج4: بينما هي اختيارية للمناطق غير الخطرة، فإن شهادة -05 (ATEX/IECEx) إلزامية لأي تركيب حيث قد توجد غازات أو غبار قابل للاشتعال. معظم المنشآت العالمية توحد معيار -05 للامتثال الشامل.
