نظرة عامة على المنتج

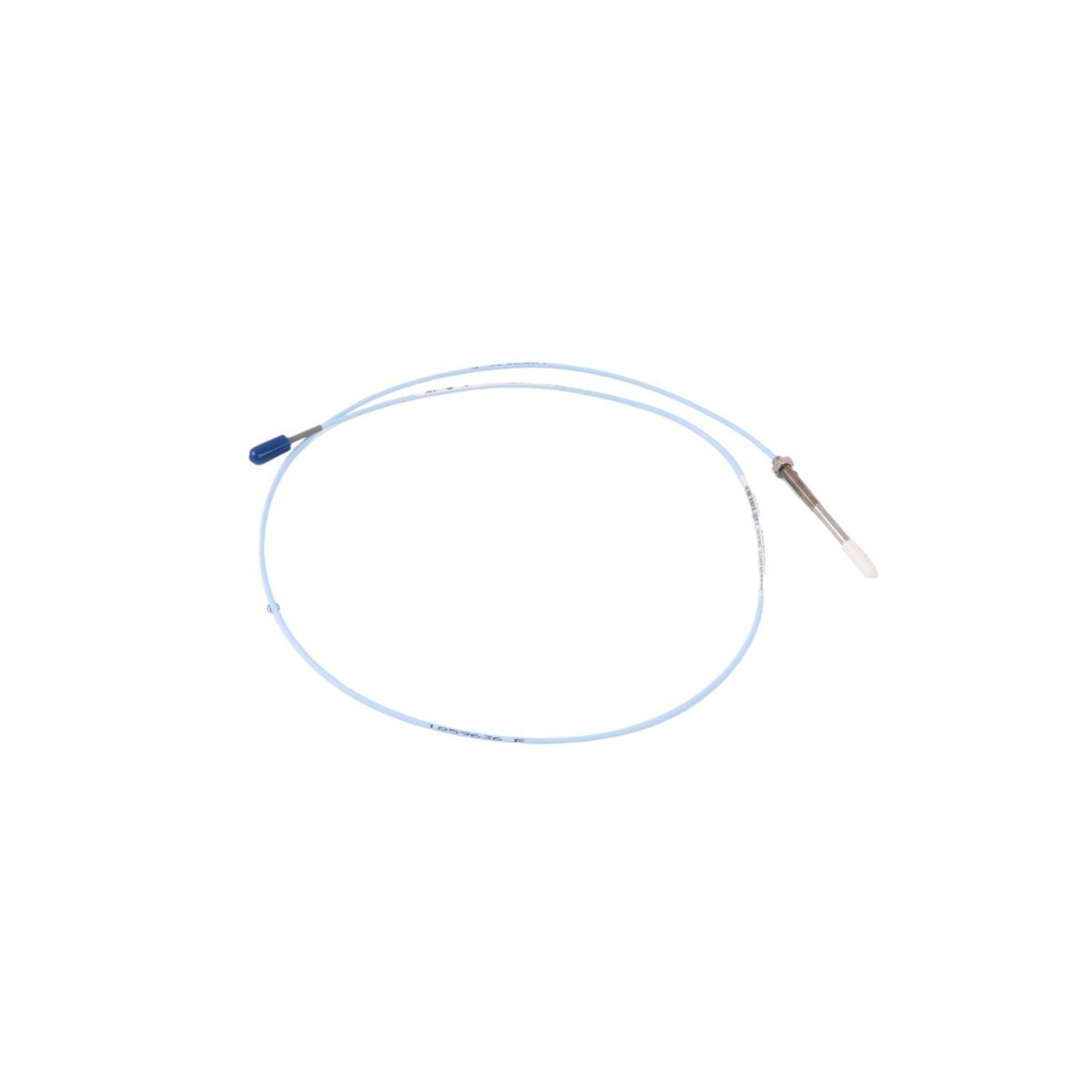

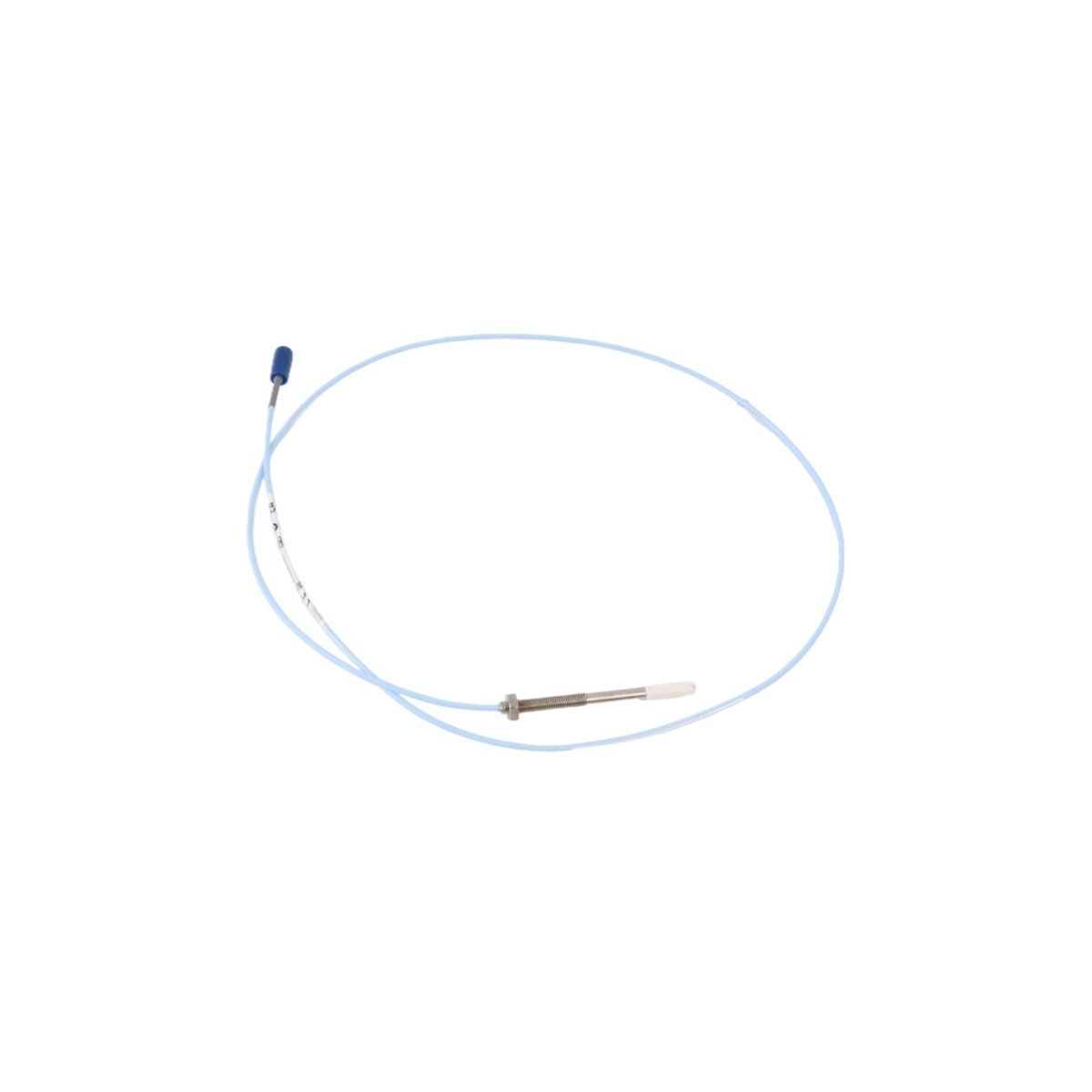

Bently Nevada 330901-10-24-10-02-00 هو مسبار تقاربي عالي الدقة من طراز 3300 NSv (القريب من السطح)، مصمم خصيصًا للتطبيقات التي تفشل فيها المسابير القياسية بسبب المساحة المحدودة أو أقطار الهدف الصغيرة. يتفوق هذا المحول في مراقبة الاهتزاز والموضع المحوري على الضواغط الطاردة المركزية، والمضخات عالية السرعة، والتوربينات الصغيرة حيث تكون منطقة الهدف ضيقة تصل إلى 5 مم. باستخدام تصميم خاص للطرف والملف، يوفر نظام NSv خرجًا خطيًا مستقرًا حتى عند التشغيل بالقرب من الأسطح المعدنية المجاورة التي قد تتسبب في تداخل الإشارة. يعمل هذا المسبار كمدخل استشعار حاسم لنظام Bently Nevada 3500 للمراقبة، مما يضمن الحماية المستمرة للأصول والحصول على بيانات عالية الدقة لأجهزة الإشراف على التوربينات (TSI) في البيئات الميكانيكية الأكثر ضيقًا.

تفسير لاحقة المكون

فهم رمز طراز NSv

الرقم الجزئي 330109-10-24-10-02-00 يحدد بصمة ميكانيكية وواجهة كهربائية محددة مصممة للمبيتات الصناعية المدمجة.

• -10 (طول غير مسنن): يشير إلى طول جسم غير مسنن يبلغ 1.0 بوصة، مما يسمح للمسبار بالمرور عبر أقواس التثبيت السميكة قبل تعشيق الخيط.

• -24 (طول الغلاف الكلي): يحدد طول غلاف مسنن إجمالي يبلغ 2.4 بوصة، مما يوفر وصولاً كافيًا للمبيت الداخلي للمحمل.

• -10 (الطول الكلي): يمثل طول كابل إجمالي يبلغ 1.0 متر (3.3 قدم)، مصمم للاتصال بكابل تمديد NSv مطابق لنظام 5 أمتار أو 7 أمتار.

• -02 (خيار الموصل): يتميز بموصل متحد المحور مصغر مع واقي كابل نحاسي متخصص لتعزيز التدريع الفيزيائي ومقاومة السوائل.

• -00 (موافقة الوكالة): يشير إلى الخيار القياسي غير المعتمد، والمُحسّن للمناطق الصناعية التي لا تتطلب تصنيفات محددة للمناطق الخطرة.

جدول المواصفات الفنية

إرشادات التنفيذ الميداني

محاذاة جهد الفجوة الدقيقة

لضمان قراءات اهتزاز دقيقة، يجب على المهندسين معايرة جهد الفجوة DC أثناء التثبيت. بالنسبة لنظام 3300 NSv، يؤدي ضبط الفجوة النموذجي البالغ -10.00 VDC إلى وضع المسبار في مركز نطاق تشغيله الخطي. استخدم مقياسًا متعددًا رقميًا عند مخرج المقياس القريب للتحقق من هذا الجهد قبل إتمام عزم ربط صامولة تثبيت المسبار.

حماية وتوجيه الكابلات

يتطلب الكابل المحوري المصغر معالجة دقيقة للحفاظ على سلامة الإشارة. تجنب الانحناءات الحادة التي تتجاوز نصف قطر 25.4 مم (1.0 بوصة). استخدم دائمًا واقيات الموصلات المدمجة وأغلق الوصلة بشريط سيليكون ذاتي الالتصاق لمنع دخول الزيت أو الرطوبة من تأريض الإشارة، والذي يعد السبب الرئيسي لحالة "غير موافق" في رف 3500.

مزايا الهندسة الاستراتيجية

أداء الأهداف الصغيرة

يستخدم مسبار 3300 NSv نمطًا فريدًا للمجال الكهرومغناطيسي يركز طاقة الاستشعار عند الطرف. يسمح هذا بمراقبة الأعمدة أو الأهداف الأصغر بكثير من حدود مسبار 8 مم القياسي دون التعرض لتداخل "الرؤية الجانبية" من مكونات الماكينة القريبة.

تكامل وموثوقية سلسان

مصمم لأكثر دورات العمل تطلبًا، يتكامل هذا المسبار بشكل طبيعي مع Honeywell Experion PKS وهياكل Bently Nevada 3500 الموجودة. يوفر غلاف كابله من FEP ومادة طرفه من PPS مقاومة فائقة للمزلقات الاصطناعية والتعرض الكيميائي، مما يضمن استقرارًا طويل الأمد في بيئات المحامل عالية الحرارة حيث تكون جاهزية الأصول هي الأولوية القصوى.

التنفيذ السريع واللوجستيات

نقوم بإدارة المخزون العالمي لدعم فترات الصيانة الحرجة وانقطاعات المصانع الطارئة.

• سرعة التنفيذ: يتم الشحن خلال 3-5 أيام عند الانتهاء من الدفع للوحدات المتوفرة في المخزون.

• شركاء الشحن: شحن أولوية عبر DHL، FEDEX، أو UPS.

• تغليف وقائي: يتم شحن جميع المسابير في تغليف صناعي مضاد للكهرباء الساكنة. نستخدم بطانة هيكلية معززة وحواجز مقاومة للرطوبة لضمان وصول مستشعراتك الدقيقة في حالة معايرة المصنع، جاهزة للنشر الفوري.

استفسار فني متخصص

س1: هل يمكنني استخدام مسبار 3300 NSv مع مستشعر 3300 XL 8mm Proximitor قياسي؟

ج1: لا. يتميز نظام 3300 NSv بملف معايرة فريد. يجب إقرانه تحديدًا بمستشعر 3300 NSv Proximitor وكابل تمديد NSv الصحيح لتحقيق خرج 200 ملي فولت/ميل المطلوب.

س2: ماذا يحدث إذا كان قطر الهدف أصغر من 5 مم الموصى به؟

ج2: إذا كان الهدف صغيرًا جدًا، فسيفقد المسبار خطيته وحساسيته. يؤدي هذا إلى بيانات اهتزاز غير دقيقة. بالنسبة للأهداف الصغيرة للغاية، اتصل بفريقنا الفني للحصول على نصائح تركيب متخصصة.

س3: هل يتضمن هذا المسبار أجهزة التثبيت؟

ج3: تتضمن المسابير القياسية صامولة تثبيت. ومع ذلك، للوصول إلى مبيتات متخصصة، نوصي بأقواس Bently Nevada المعتمدة لضمان تطابق الطول غير المسنن مع متطلبات غلاف جهازك.

س4: هل خيار الموصل -02 متوافق مع كابلات التمديد القياسية؟

ج4: نعم، يشير -02 إلى وجود واقي للموصل، لكن الواجهة المحورية الكهربائية تظل متوافقة مع جميع كابلات تمديد 3300 NSv القياسية.
