نظرة عامة على المنتج

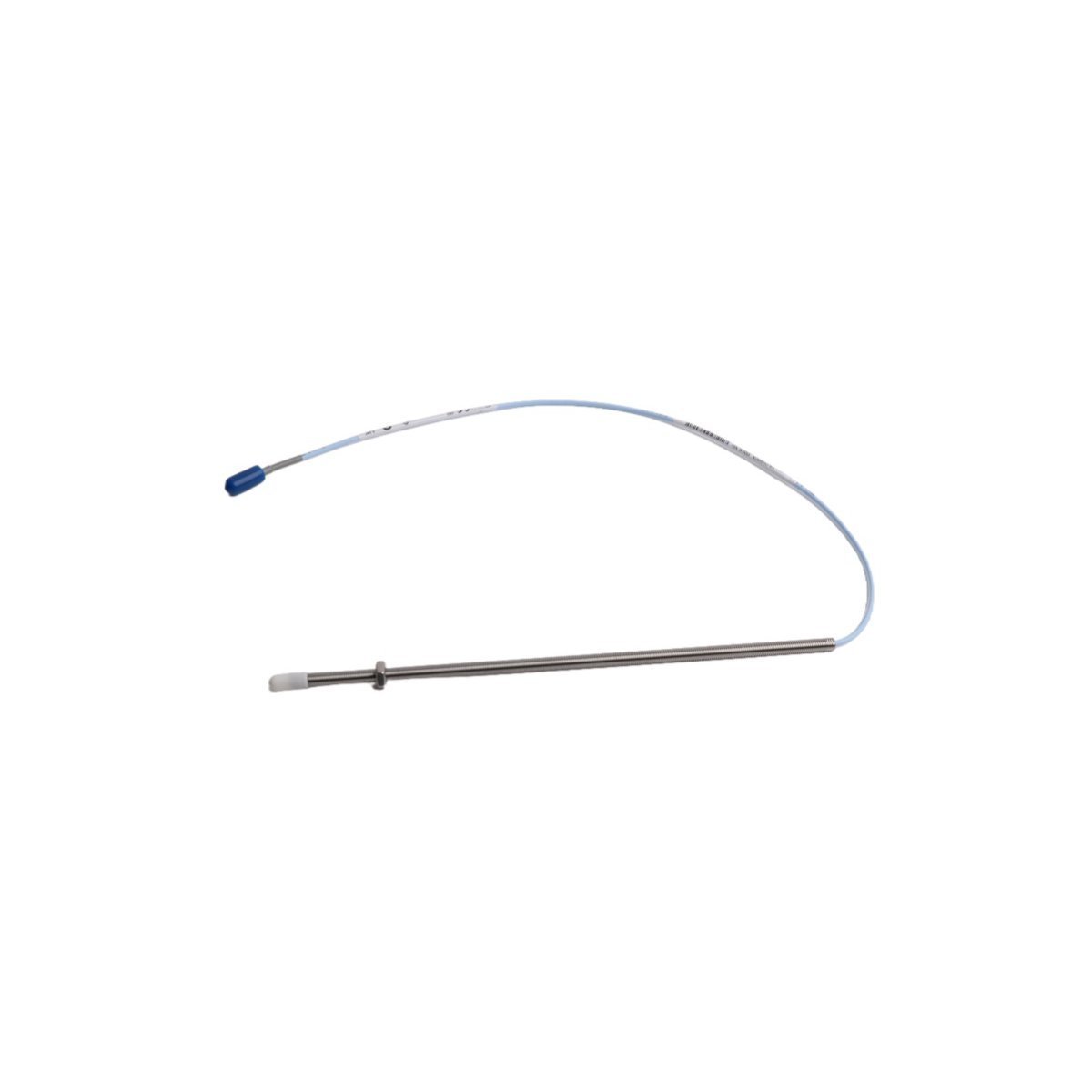

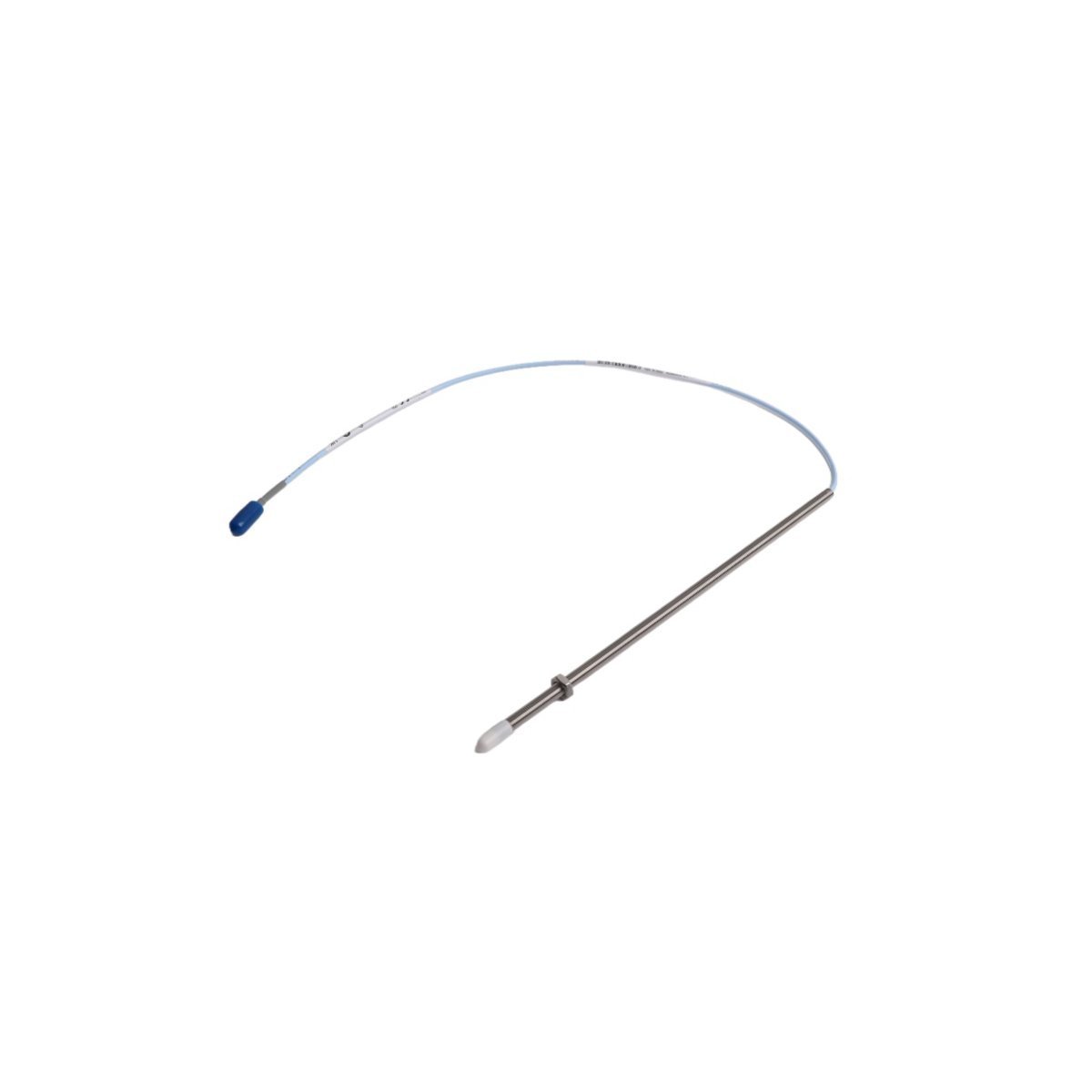

مسبار التقارب Bently Nevada 330901-00-96-10-02-05 هو مسبار تقارب عالي الأداء من نوع 3300 NSv (القريب من السطح) مصمم خصيصًا للتطبيقات الصناعية الحيوية حيث تفشل المجسات القياسية بسبب مساحة التركيب المقيدة أو أقطار الهدف الصغيرة. يتفوق هذا المحول في مراقبة الاهتزازات الشعاعية والموضع المحوري على المضخات عالية السرعة والضواغط الطاردة المركزية الصغيرة والتوربينات المساعدة حيث تكون منطقة الهدف ضيقة تصل إلى 5 ملم. باستخدام طرف وهندسة ملفات متخصصين، يوفر نظام NSv خرجًا خطيًا مستقرًا حتى عند تركيبه بالقرب من الأسطح المعدنية القريبة التي عادة ما تسبب تداخل الإشارة في مجسات 8 ملم القياسية. وكمكون استشعار حيوي لنظام المراقبة Bently Nevada 3500، فإنه يضمن حماية الأصول المستمرة واكتساب البيانات عالية الدقة لأدوات الإشراف على التوربينات (TSI) في البيئات الميكانيكية الخطرة والمحصورة.

فك ترميز لاحقة المكونات

فهم تسمية طراز NSv

يحدد رقم الجزء 330901-00-96-10-02-05 بصمة ميكانيكية دقيقة وشهادة كهربائية مصممة خصيصًا للمراقبة في المناطق الخطرة ذات الوصول العميق.

• -00 (طول غير مسنن): يمثل طولًا غير مسنن يبلغ 0.0 بوصة، مما يشير إلى أن جسم المسبار مسنن بالكامل لتعديل العمق الأقصى داخل الحامل.

• -96 (طول الهيكل الكلي): يحدد طول هيكل ملولب إجمالي يبلغ 9.6 بوصة، مما يوفر وصولاً استثنائيًا لعلب المحامل العميقة أو الوصول إلى الغلاف الداخلي.

• -10 (الطول الكلي): يشير إلى طول كابل إجمالي يبلغ 1.0 متر (3.3 قدم)، مصمم ليتم توصيله بكابل تمديد NSv مطابق لنظام 5 أمتار أو 7 أمتار.

• -02 (خيار الموصل): يتميز بموصل متحد المحور مصغر مع واقي كابل نحاسي متخصص لتعزيز الحماية المادية ومقاومة السوائل.

• -05 (موافقة الوكالة): يوفر حماية معتمدة متعددة (ATEX، IECEx، CSA) للتركيبات الآمنة جوهريًا في البيئات الخطرة.

معلمات الأجهزة الأساسية

بروتوكول تشغيل ميداني

محاذاة جهد الفجوة الدقيقة

لضمان أعلى دقة، يجب على المهندسين معايرة جهد الفجوة DC أثناء التركيب الميداني. بالنسبة لنظام 3300 NSv، يضع إعداد فجوة نموذجي يبلغ -10.00 VDC المسبار في مركز نطاق التشغيل الخطي الخاص به. استخدم مقياس متعدد رقمي عند خرج Proximitor للتحقق من هذا الجهد قبل إحكام عزم صامولة قفل المسبار لمنع تشبع الإشارة.

الأسلاك والتوجيه الآمنة جوهريًا

تتطلب موافقة -05 الالتزام الصارم بمعايير الأسلاك في المناطق الخطرة. تجنب الانحناءات الحادة التي تتجاوز نصف قطر 25.4 مم (1.0 بوصة) للكابل المحوري. استخدم دائمًا واقيات الموصل النحاسية المدمجة وأغلق الوصلة بشريط سيليكون ذاتي الاندماج لمنع تسرب الزيت أو الرطوبة من تأريض الإشارة، وهو السبب الرئيسي لحالة "ليست موافق" في رف 3500.

مزايا هندسية استراتيجية

أداء الهدف الصغير في المناطق القصوى

يستخدم مسبار 3300 NSv نمطًا فريدًا للمجال الكهرومغناطيسي يركز طاقة الاستشعار عند الطرف. يتيح ذلك له مراقبة الأعمدة أو الأهداف الأصغر بكثير من حدود مسبار 8 ملم القياسي دون المعاناة من تداخل "الرؤية الجانبية" من مكونات الماكينة القريبة. مع شهادة -05، يتم الحفاظ على هذه الدقة حتى في الأجواء المتقلبة.

التكامل والمرونة السلسان

صمم هذا المسبار لدورات عمل صعبة، ويتكامل أصلاً مع Honeywell Experion PKS وهياكل Bently Nevada 3500 الحالية. يوفر غلاف الكابل FEP ومادة طرف PPS مقاومة فائقة لمواد التشحيم الاصطناعية والتعرض الكيميائي، مما يضمن الاستقرار على المدى الطويل في بيئات المحامل عالية الحرارة حيث يكون وقت تشغيل الأصول هو الأولوية القصوى.

التوريد والخدمات اللوجستية العالمية

نحن نولي أولوية للوفاء السريع لدعم نوافذ الصيانة الحرجة وانقطاعات المصانع الطارئة.

• الجدول الزمني للشحن: يشحن خلال 3-5 أيام عند انتهاء الدفع للوحدات الموجودة في المخزون.

• شركاء الشحن: توصيل سريع من الباب إلى الباب عبر DHL، FEDEX، أو UPS.

• تميز التعبئة والتغليف: تشحن جميع المجسات في عبوات صناعية مختومة من المصنع ومضادة للكهرباء الساكنة. نستخدم توسيد هيكلي مقوى وحواجز مقاومة للرطوبة لضمان وصول أجهزة الاستشعار الدقيقة الخاصة بك في حالة معايرة المصنع.

قاعدة بيانات معرفة حماية الأصول

س1: هل يمكنني استخدام مسبار NSv هذا مع كابل تمديد 3300 XL قياسي؟

ج1: لا. نظام 3300 NSv فريد كهربائيًا. يجب إقرانه خصيصًا بكابل تمديد 3300 NSv ومستشعر Proximitor من نوع 3300 NSv لتحقيق الحساسية الصحيحة 200 ملي فولت/ميل.

س2: ما هي فائدة طول الهيكل البالغ 9.6 بوصة؟

ج2: الطول 9.6 بوصة مخصص خصيصًا لتطبيقات "الوصول العميق" حيث يجب أن يمر المسبار عبر عزل سميك أو علب محامل ثقيلة للوصول إلى هدف العمود.

س3: هل تسمح موافقة -05 بالاستخدام في أجواء الغازات المتفجرة؟

ج3: نعم، يشير اللاحقة -05 إلى موافقات متعددة للوكالات لتطبيقات آمنة جوهريًا (IS) في بيئات الفئة I، القسم 1 والمنطقة 0/1 عند استخدامها مع الحواجز الأمنية المناسبة.

س4: كيف أتعرف على مسبار 3300 NSv الفاشل؟

ج4: تظهر معظم حالات الفشل على أنها مؤشر LED "ليست موافق" على شاشة 3500. تحقق من جهد DC خارج نطاق -1.0 إلى -17.0 VDC، والذي يشير عادة إلى دائرة مفتوحة، دائرة قصيرة، أو خطأ ميكانيكي في الفجوة.
