نظرة عامة على المنتج

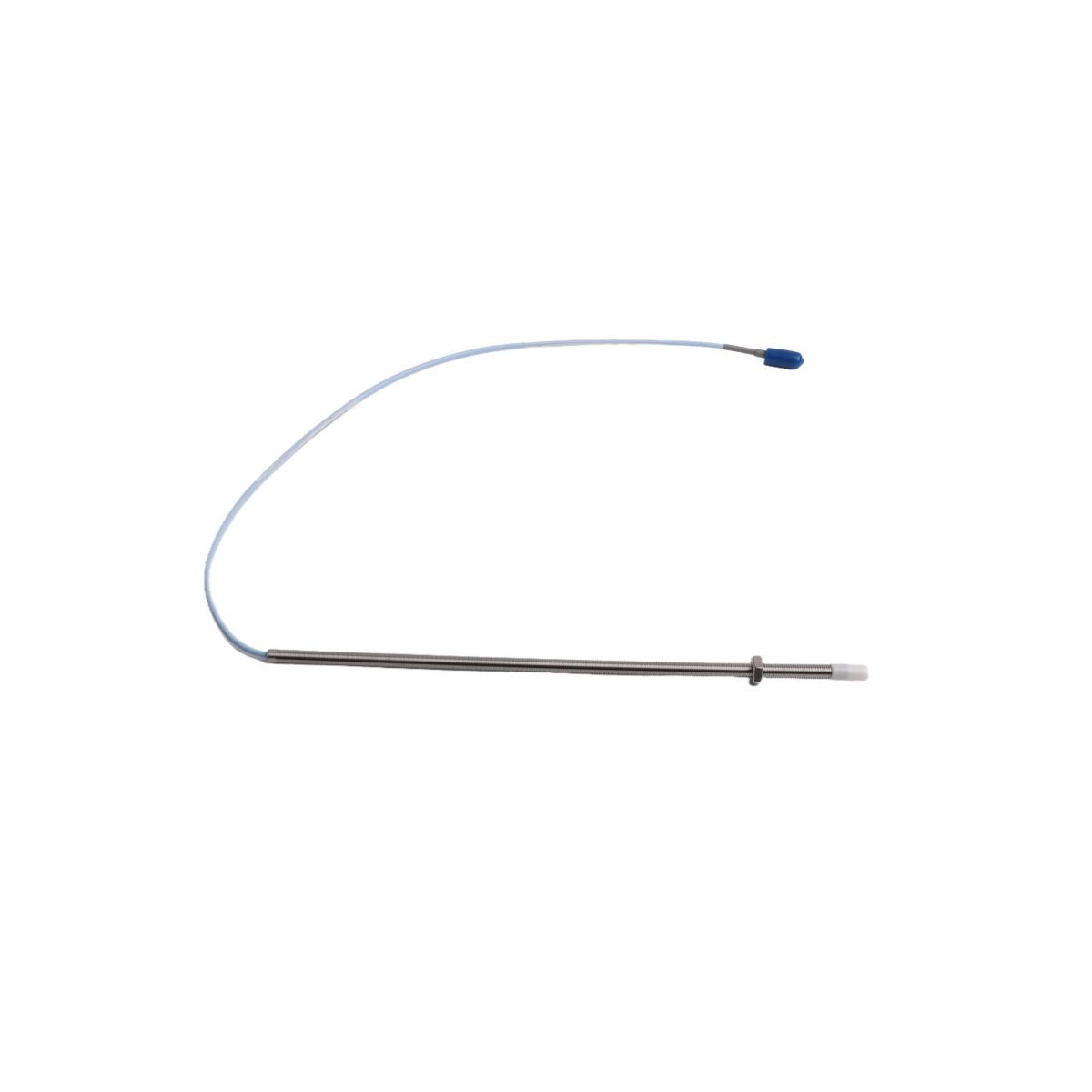

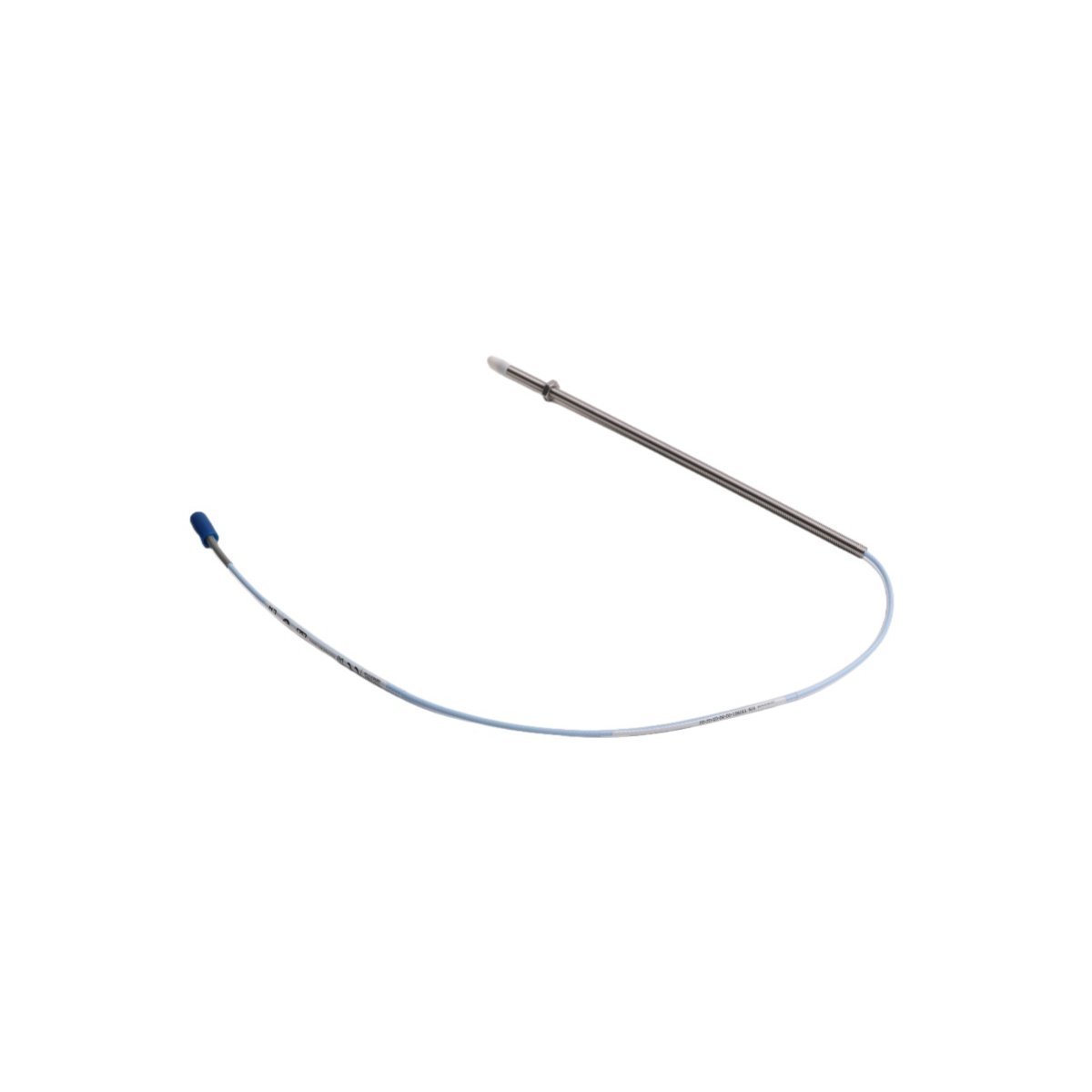

يقدم مسبار التقارب Bently Nevada 330901-00-90-10-01-05 بيانات إزاحة ديناميكية عالية الدقة من البيئات الداخلية المقيدة وعالية الاهتزاز للأصول الصناعية الدوارة. يُولد مستشعر 3300 NSv (منظر جانبي ضيق) المتخصص هذا مجالًا مغناطيسيًا شديد التركيز، مما يسمح بإجراء قياسات مثالية للتيار الدوامي في التخطيطات المحصورة حيث تتعرض رؤوس المسابير ذات القطر القياسي لأخطاء تحميل جانبي شديدة أو تداخل ميكانيكي. يراقب معلمات الآلات الحيوية بما في ذلك اهتزاز العمود المحوري، والوضع المحوري، وسرعة الدوران. تقوم فرق الأجهزة بدمج هذا الجهاز مباشرة في رفوف الحماية Bently Nevada 3500 وأنظمة التحكم الموزعة (DCS) المضيفة لإدارة صحة الآلات. يؤدي القياس عن بُعد الناتج إلى طبقات أمان آلية للإغلاق الطارئ عالي السرعة (ESD)، مما يحمي الأصول عالية القيمة مثل أجهزة الطرد المركزي الصغيرة، وضواغط التوربينات عالية السرعة، وتوربينات الغاز المشتقة من الطائرات من الفشل الكارثي.

تسمية المحولات وتحديد المتغيرات

تحدد الاختيارات الأبجدية الرقمية المنفصلة ضمن هيكل النموذج هذا البصمة الهيكلية وهندسة الكابلات وتصنيفات السلامة في الأجواء المتفجرة.

00 - اختيار ملف تعريف الخيط

يشير التصنيف "00" إلى تصميم جسم مسبار ملولب بالكامل. تمتد خيوط 1/4-28 UNF على طول الجزء القابل للاستخدام بالكامل من غلاف المستشعر، مما يزيد من مرونة الهيكل أثناء تحديد موضع عمق المجال داخل لوحات التركيب العميقة أو جلبات المحول.

90 - مقياس طول الغلاف

يوفر هذا الخيار طول غلاف إجمالي ممتد يبلغ 9.0 بوصات. يوفر البرميل المصنوع من الفولاذ المقاوم للصدأ ذو الوصول العميق دعمًا ميكانيكيًا صلبًا، مما يسمح لطرف المستشعر باختراق عمق الجلد الخارجي السميك للآلة أو أغلفة المحامل المتخصصة للوصول إلى وجه العمود المستهدف بأمان.

10 - أبعاد طول الكابل

يحدد هذا الخيار كابلًا متحد المحور مرنًا مدمجًا بطول 1.0 متر (39 بوصة). يوفر هذا الطول الامتداد المادي الضروري للابتعاد عن قلب الآلة الساخن المباشر إلى أغلفة الوصلات الخارجية النظيفة دون التعرض لضعف إشارة مبكر.

01 - موصل وملف حماية الأكمام

يشير هذا اللاحق إلى موصل ClickLoc متحد المحور مصغر مقترنًا بغطاء حماية موصل شديد التحمل مثبت مسبقًا فوق كابل مرن قياسي غير مدرع. يضمن هذا التكوين ملف تعريف انحناء أدنى لتوجيه سلس داخل القنوات الصناعية الضيقة.

05 - ترخيص البيئة الخطرة

تضمن رمز الخيار الأخير "05" الامتثال للمتطلبات الشاملة للحماية من الانفجارات العالمية. يحمل هذا التكوين موافقات ATEX وCSA وIECEx سارية المفعول، مما يصرح بالنشر الآمن داخل منشآت معالجة الكيماويات المتطايرة ومنشآت النفط والغاز الأولية.

البيانات الميكانيكية والكهربائية للمحول

فصل ميداني متقدم وبروتوكول ميكانيكي

يجب على فنيي المجال تحقيق فجوات ميكانيكية دقيقة لوضع هدف الآلة ضمن نافذة المراقبة الخطية الضيقة 1.5 مم لمحول 3300 NSv. قم بتوصيل مقياس متعدد رقمي عالي المقاومة بمنافذ اختبار مستشعر Proximitor المقابلة وقم بتدوير غلاف المسبار مقاس 9.0 بوصات ببطء عبر قوس التركيب 1/4-28 UNF حتى يستقر جهد التحيز الثابت للتيار المستمر عند -10.0 فولت تيار مستمر تمامًا.

حافظ على نصف قطر انحناء للكابل لا يقل عن 25.4 مم (1.0 بوصة) على طول الكابل غير المدرع لمنع حدوث كسور دقيقة في الدرع المحوري الداخلي. نظرًا لأن هذا التكوين يستخدم برميلًا ممتدًا مقاس 9.0 بوصات، تحقق من أن غلاف المسبار يظل عموديًا تمامًا على محور العمود لمنع أي انحراف هيكلي. قم بإحكام غطاء حماية موصل ClickLoc المثبت في المصنع لحماية وصلة الأطراف عالية التردد الحيوية من تسرب الرطوبة ورذاذ الزيت المحمول في الهواء.

تآزر نظام صحة الآلات

يبرع مسبار التقارب 3300 NSv حيث تتسبب الأقطار المستهدفة الدنيا والخلوصات الجانبية الهيكلية الضيقة في إخراج مستشعرات 8 مم القياسية لبيانات مشوهة. يعمل شكل مجاله الكهرومغناطيسي الفريد والمركز على إزالة تداخل القياس من جدران الآلة القريبة، مما يحافظ على استقرار عالٍ على مدى دورات المعالجة الحرارية الطويلة.

يتصل المستشعر مباشرة مع إعدادات أجهزة مراقبة التوربينات (TSI) الموجودة. يبث بيانات المعاوقة غير المخزنة وفي الوقت الفعلي مباشرة إلى وحدات المراقبة Bently Nevada 3500/42M، مما يخلق جسر بيانات عالي السرعة لأنظمة الأتمتة على مستوى المصنع مثل Honeywell Experion PKS أو Siemens S7. يسمح هذا التكامل المحكم لنظام التحكم الموزع (DCS) بحساب الرسوم البيانية المدارية المعقدة والتحولات العابرة للمرحلة، مما يوفر للمشغلين إشعارًا فوريًا بالتمايل الزيتي أو عدم اتزان العمود أو تدهور محمل الدفع.

بيان محتويات حزمة الشحن الكاملة

(1) مسبار تقارب 3300 NSv أصلي من Bently Nevada 330901-00-90-10-01-05.

(2) كابل محوري قياسي مدمج بطول 1.0 متر مع طرف ClickLoc.

(3) مجموعة غطاء حماية موصل ClickLoc شديد التحمل مثبتة مسبقًا.

(4) شهادة تحقق فني تؤكد موافقات ATEX وCSA وIECEx من وكالات متعددة.

الخدمات اللوجستية العالمية وحماية الأصول

يقوم فريق التلبية العالمي لدينا بإعداد الطلبات وشحنها في غضون 2-7 أيام بعد اكتمال بروتوكولات الدفع. نحن ننسق النقل الدولي حصريًا عبر شركات الشحن السريع الرائدة بما في ذلك DHL وFEDEX وUPS لضمان التسليم السريع والتتبع الكامل مباشرة إلى منشأتكم. قبل الإرسال، يتحقق الفنيون من الخصائص الميكانيكية والكهربائية لكل مسبار قبل إغلاقه داخل عبوات صناعية متخصصة مضادة للكهرباء الساكنة. هذا الغلاف عالي الكثافة المحمي من التفريغ الكهروستاتيكي يمتص صدمات غلاف الفولاذ المقاوم للصدأ الممتد 9.0 بوصة والملفات الداخلية الحساسة من اهتزازات الشحن ومخاطر الكهرباء الساكنة، مما يضمن وصول المكون جاهزًا للتشغيل الفوري في الموقع.

صيانة الأجهزة والأسئلة الشائعة الهندسية

س1: لماذا يستخدم نموذج 3300 NSv المحدد هذا طول غلاف ممتد يبلغ 9.0 بوصات؟

ج1: يلبي طول الغلاف البالغ 9.0 بوصات القيود المادية للوصول العميق. يسمح هذا التكوين الطويل للبرميل لطرف المسبار بالمرور بأمان عبر أغطية العزل الخارجية السميكة، أو قوالب إطار الماكينة الكبيرة، أو أغطية التبريد الداخلية المتخصصة لتحقيق الفجوة المطلوبة للمعايرة مقابل وجه العمود المستهدف.

س2: هل يمكنني استبدال مسبار تقارب 3300 XL 8mm القياسي بهذا النموذج من سلسلة 3300 NSv؟

ج2: لا. تعمل سلسلة 3300 NSv بمجال مغناطيسي مركز مختلف تمامًا، ونطاق قياس خطي أضيق يبلغ 1.5 مم، وعامل قياس أصلي يبلغ 200 ملي فولت/ميل. استبداله بمسبار 8 مم يغير ضبط النظام، ويسبب مقاييس معايرة غير صالحة، ويكسر حلقة حماية الأصول.

س3: كيف يمكنني التحقق من الحالة الكهربائية الأساسية لملف المستشعر الداخلي باستخدام مقياس متعدد قياسي؟

ج3: افصل المسبار عن كابل التمديد الرئيسي وقم بقياس المقاومة بين الدبوس المركزي لـ ClickLoc والغطاء الخارجي للموصل. عادةً ما يعرض مسبار 3300 NSv الوظيفي المزود بكابل مدمج بطول 1.0 متر قيمة مقاومة تيار مستمر مستقرة تتراوح بين 4.0 و 6.0 أوم؛ تشير قراءة المقاومة اللانهائية إلى دائرة مفتوحة، مما يعني أن ملف الحث الداخلي تالف.

س4: ما هي الحماية العملية التي يوفرها غطاء حماية الموصل المثبت مسبقًا؟

ج4: يقوم غطاء حماية الموصل بإغلاق وصلة طرف ClickLoc المحورية المصغرة ماديًا. يمنع انتقال السوائل من زيوت المعالجة والبخار والتكثف البيئي من اختراق نقطة الاتصال، مما يمنع تسرب الإشارة عالية التردد ويحافظ على دقة المعايرة المستمرة.
