نظرة عامة على المنتج

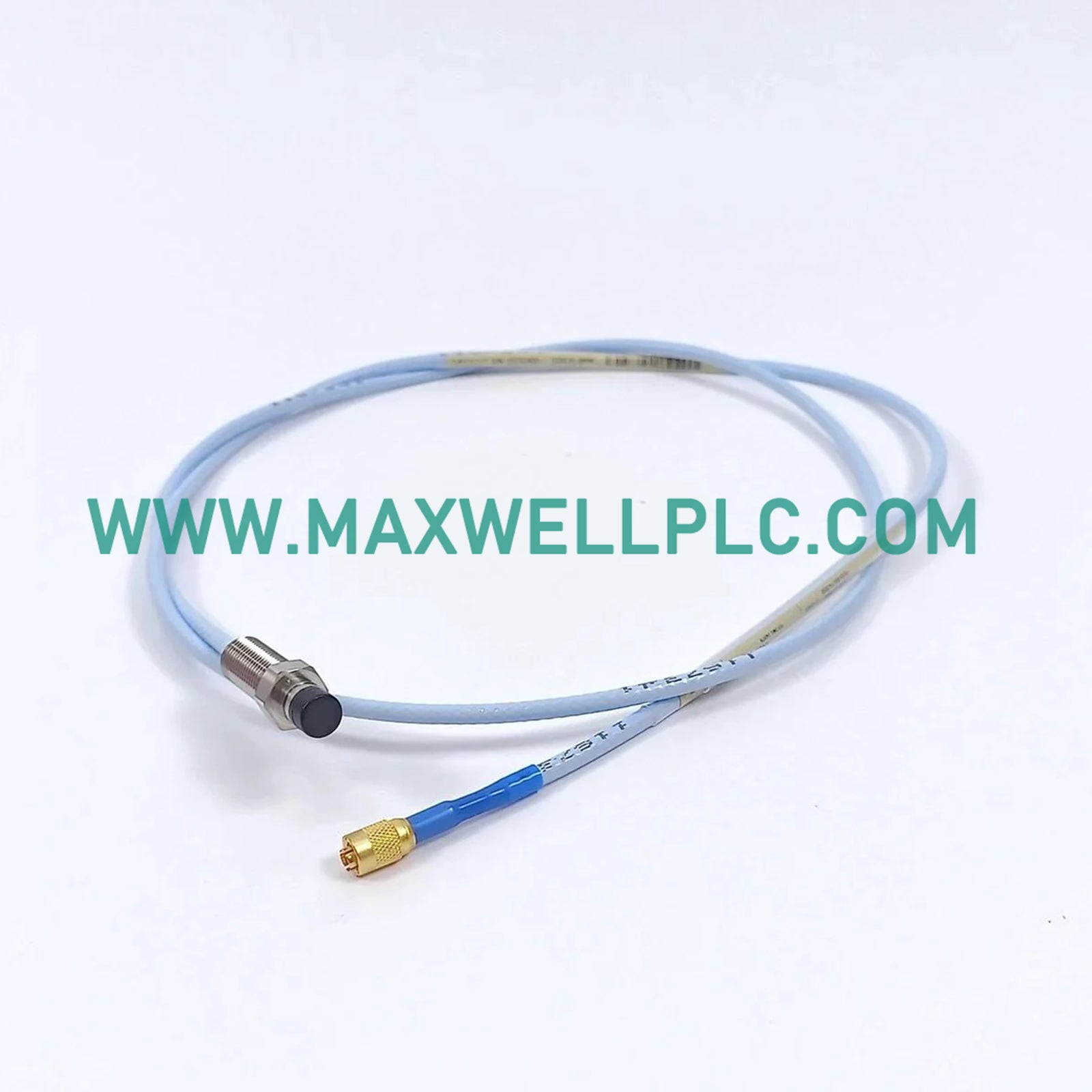

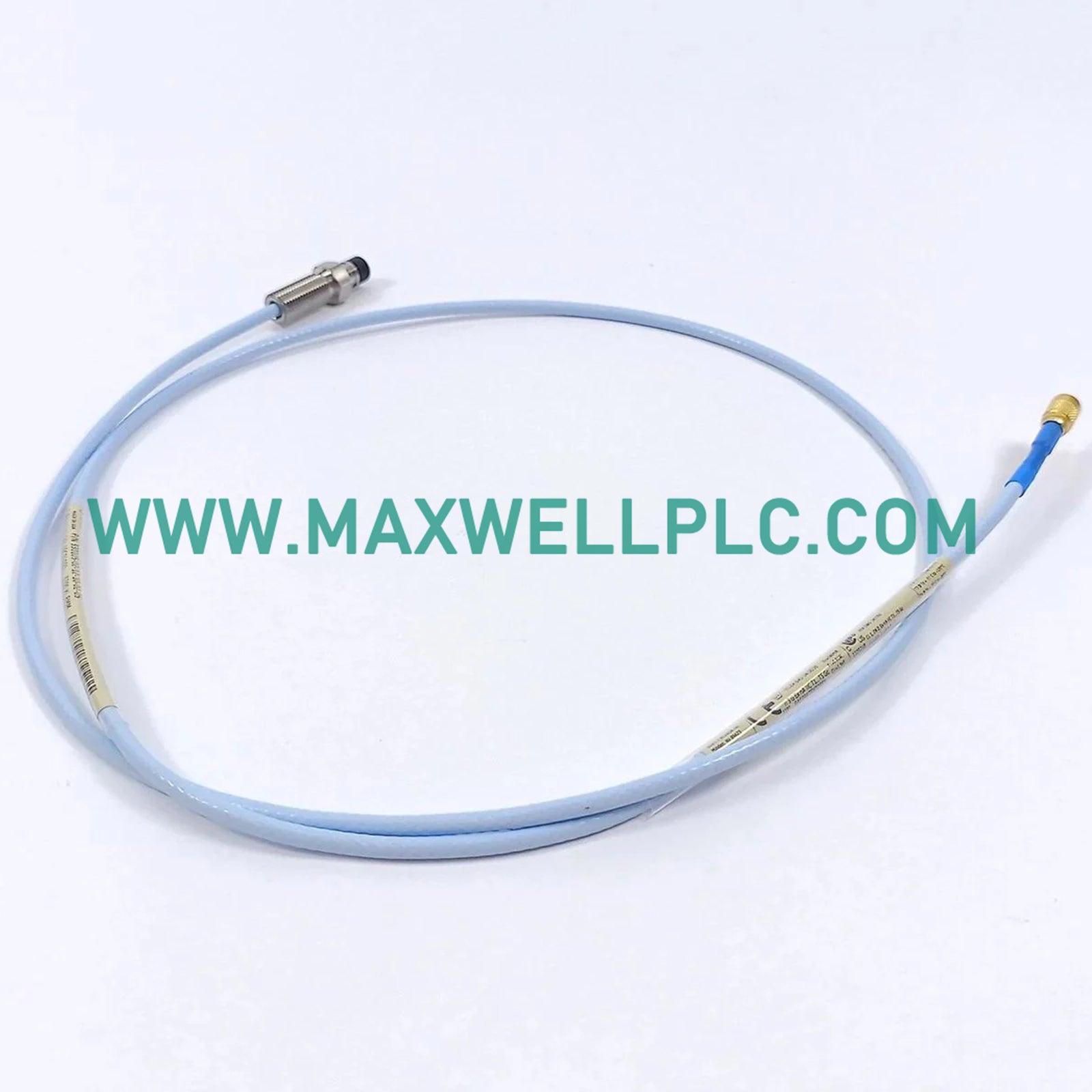

يعمل مسبار التقارب Bently Nevada 330901-00-12-10-02-05 عالي الدقة ضمن نظام محول 3300 NSv (المجال القريب). يقوم بالتقاط ومعالجة إشارات الإزاحة الدقيقة في الآلات الدوارة ذات الخلوص الصغير، مما يوفر البيانات الدقيقة المطلوبة لتحليل اهتزاز العمود بشكل فعال. تم تصميم هذا المستشعر للتطبيقات الصناعية الحرجة بما في ذلك ضواغط الغاز والتوربينات الصغيرة، ويوفر خطية واستجابة ترددية استثنائية. من خلال التكامل مع منصات TSI المتطورة، فإنه يمكّن المشغلين من اكتشاف الحالات الشاذة الميكانيكية مثل عدم المحاذاة أو انحناء الدوار قبل أن تتسبب في فشل كارثي. يضمن تصميمه القوي التشغيل المستمر في البيئات الصعبة، مما يجعله مكونًا أساسيًا لاستراتيجيات الصيانة التنبؤية عالية التوافر.

تفصيل تكوين المحول

• 330901: الموديل الأساسي لمسبار التقارب 3300 NSv
• 00: طول غير مسنن مضبوط على 0.0 بوصة
• 12: طول الهيكل الكلي المحدد عند 1.2 بوصة
• 10: طول النظام الكلي 1.0 متر
• 02: موصل ClickLoc متحد المحور مصغر مع كابلات قياسية
• 05: موافقات وكالات دولية متعددة للامتثال للمناطق الخطرة

المواصفات الفنية للأجهزة

الإعداد والتركيب التشغيلي

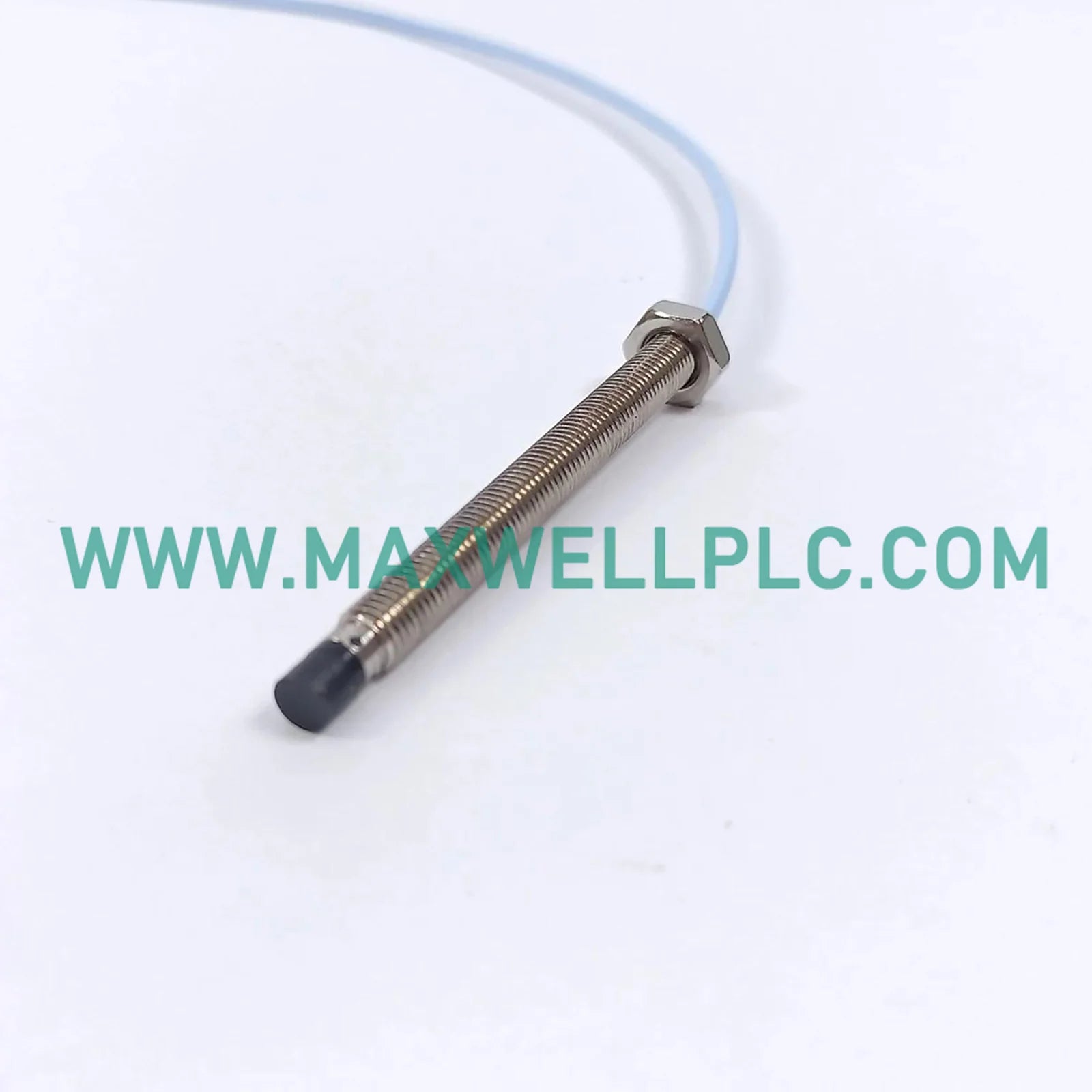

• قم بتركيب المسبار باستخدام مثبت 1/4-28 UNF؛ تأكد من أن طرف المستشعر يحافظ على فجوة آمنة لسطح الهدف بدون تماس فيزيائي.
• تحقق من جهد الفجوة باستخدام مقياس متعدد رقمي عالي المقاومة لتأكيد هدف المدى المركزي -10 VDC للحصول على استجابة خطية مثالية.
• التزم بمتطلبات الحد الأدنى لنصف قطر انحناء الكابل لمنع تلف الدرع الداخلي الذي قد يؤدي إلى ضوضاء أو انحياز في الإشارة.

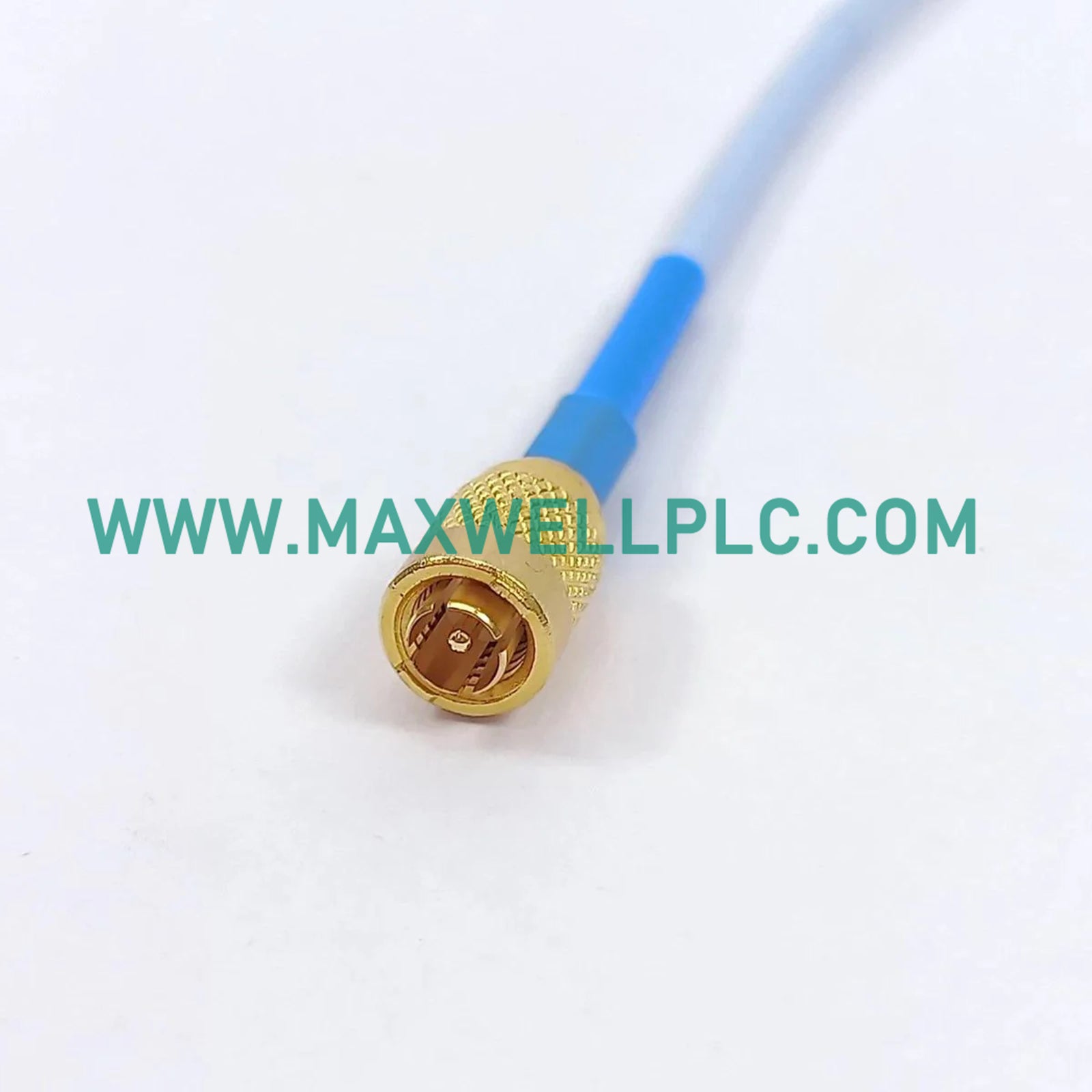

• استخدم نظام موصل ClickLoc المضمن لضمان توصيل كهربائي مقاوم للرطوبة والاهتزاز.
• تحقق من تأريض غلاف المحول بشكل صحيح لإطار الآلة للتخلص من تداخل تيار حلقة التأريض.

الأداء تحت الضغط الصناعي

يُظهر هذا المسبار أداءً فائقًا في البيئات التي تتميز بالاهتزاز العالي والدورات الحرارية. تحافظ تقنية NSv على دقة القياس حيث تواجه المسابير التقليدية تداخلاً من التأثيرات المغناطيسية القريبة. يسد الفجوة بسلاسة بين أنظمة المحولات القديمة والمراقبة الحديثة للرفوف من سلسلة 3500، مما يسمح بترقيات سهلة دون إعادة تكوين واسعة النطاق للأجهزة. تتحمل جودة البناء المتينة الملوثات الصناعية، مما يضمن بقاء بيانات اهتزاز التوربينات والضواغط مستقرة وموثوقة طوال دورات العمل التشغيلية الطويلة.

معلومات الطلب

(1) 330901-00-12-10-02-05 مسبار تقارب NSv

(2) ورقة بيانات فنية للتركيب

(3) غطاء حماية طرف المسبار

(4) شهادة مطابقة التكوين

الأسئلة الشائعة الفنية

س1: ما الذي يميز تقنية NSv (المجال القريب) في هذا المسبار؟

ج1: تم تصميم تقنية NSv خصيصًا للأهداف ذات متطلبات الخلوص الصغيرة، مما يوفر خطية أعلى من المسابير القياسية في القيود المكانية الضيقة.

س2: ما أهمية السن 1/4-28 UNF؟

ج2: يسهل هذا السن القياسي الضبط الميكانيكي الدقيق لفجوة المسبار داخل الغلاف، وهو أمر بالغ الأهمية لمراقبة الإزاحة الدقيقة.

س3: هل يمكن استخدام هذا المسبار مع أنظمة 3300 RAM الأقدم؟

ج3: سلسلة 330901 مصممة كخليفة متقدم، ويتطلب التكامل التحقق من مطابقة المعاوقة المحددة مع وحدة Proximitor الموجودة لديك.

س4: كيف يؤثر الكابل بطول 1.0 متر على سلامة الإشارة؟

ج4: يعتبر طول 1.0 متر جزءًا لا يتجزأ من معاوقة المسبار المعايرة؛ تأكد من بقائه سليمًا لأن تغيير الطول سيغير حساسية النظام.

س5: هل يتطلب لاحقة الموافقة "05" من الوكالة تركيبًا خاصًا؟

ج5: نعم، تتطلب التركيبات التي تتضمن موافقات وكالات متعددة غالبًا حواجز آمنة جوهريًا محددة وقنوات مؤرضة للحفاظ على الامتثال في المناطق الخطرة.

س6: كيف يمكنني التحقق من أن المسبار يعمل بشكل صحيح؟

ج6: قم بإجراء اختبار على طاولة العمل باستخدام هدف من نفس مادة عمود جهازك، وتحقق من جهد الخرج الصحيح كما هو محدد في الدليل الفني لـ NSv.

س7: ما هي طريقة التنظيف الموصى بها لطرف المسبار؟

ج7: استخدم منظفًا إلكترونيًا لا يترك بقايا وقطعة قماش ناعمة خالية من الوبر للتأكد من أن الطرف خالٍ من الغبار المعدني أو تراكم الزيت.
