نظرة عامة على المنتج

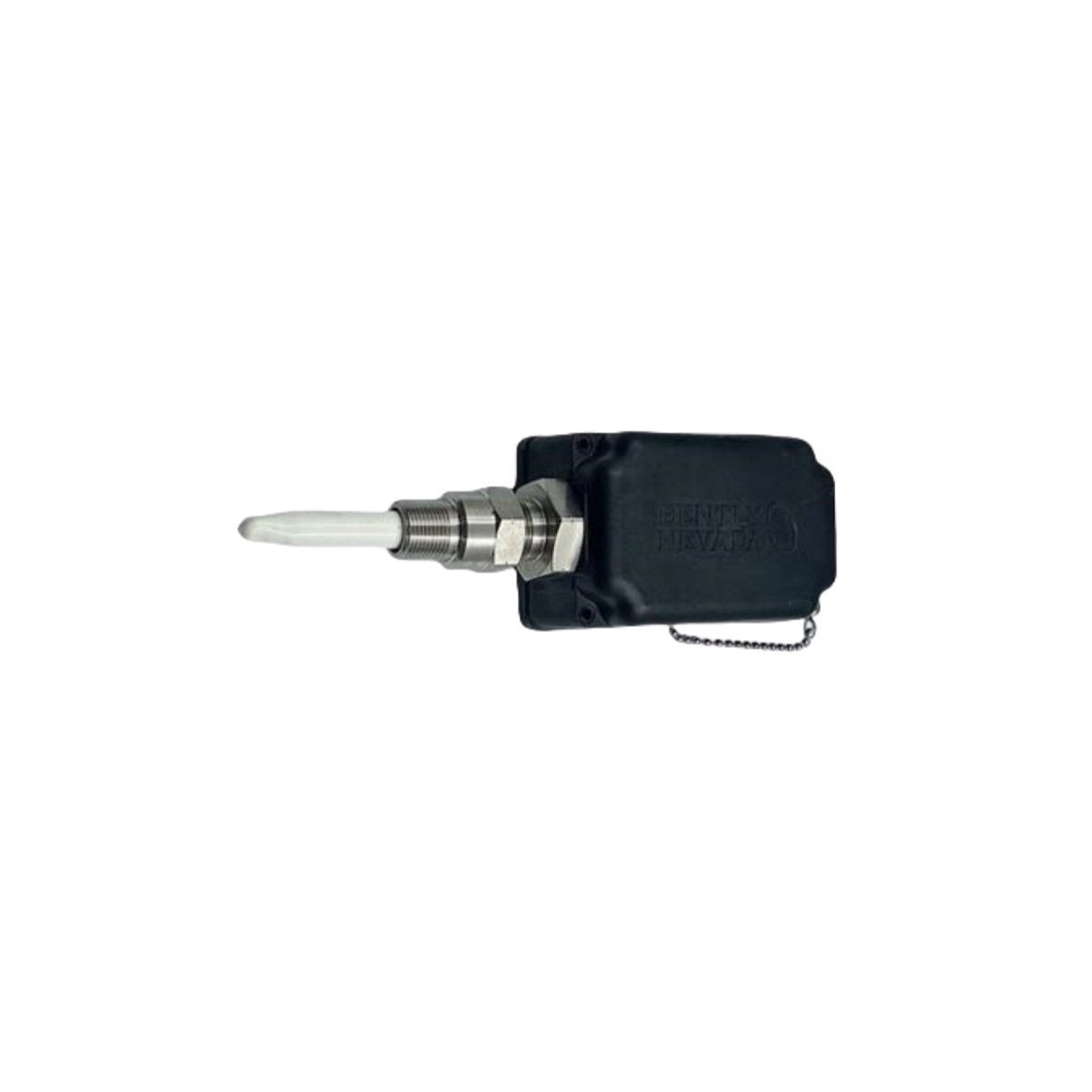

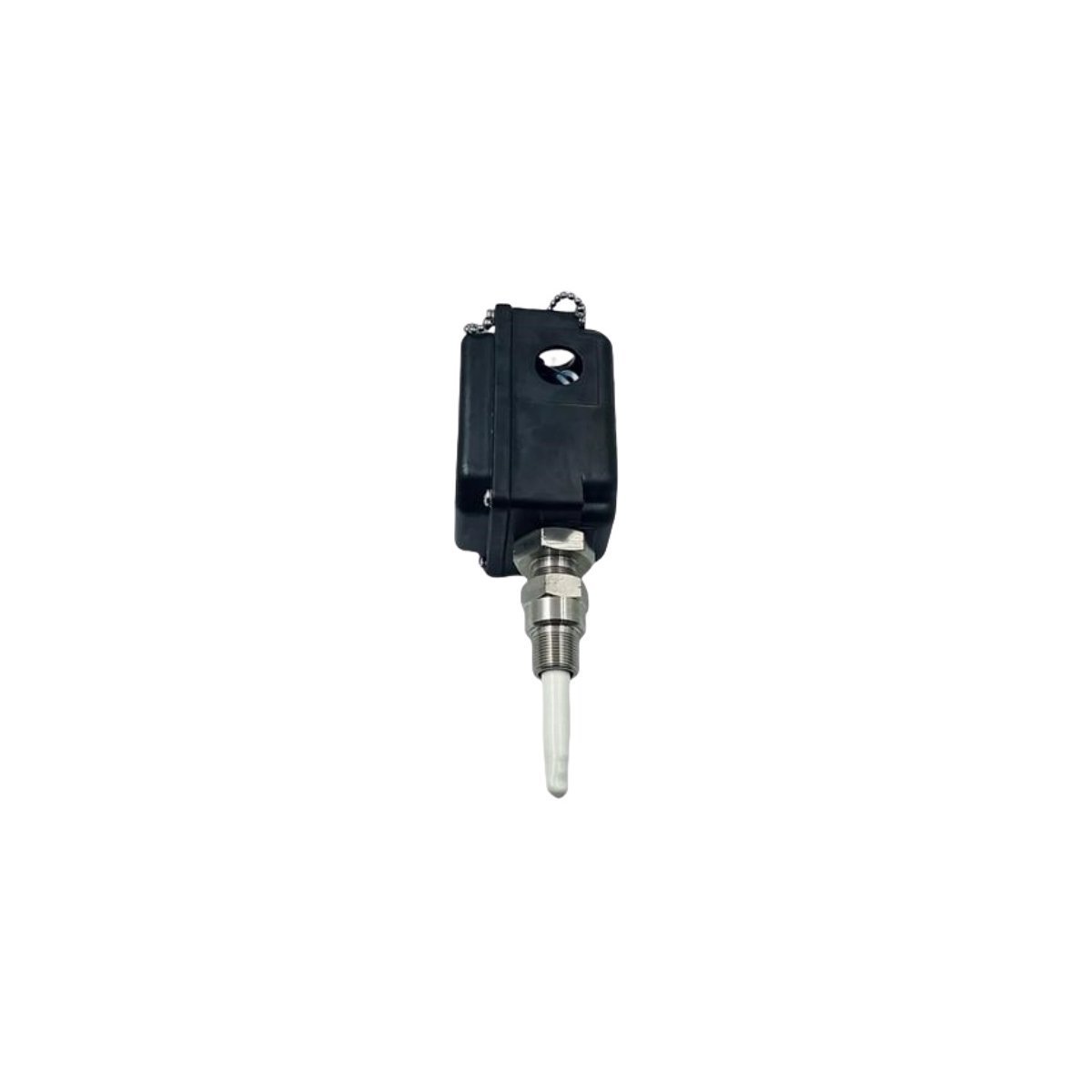

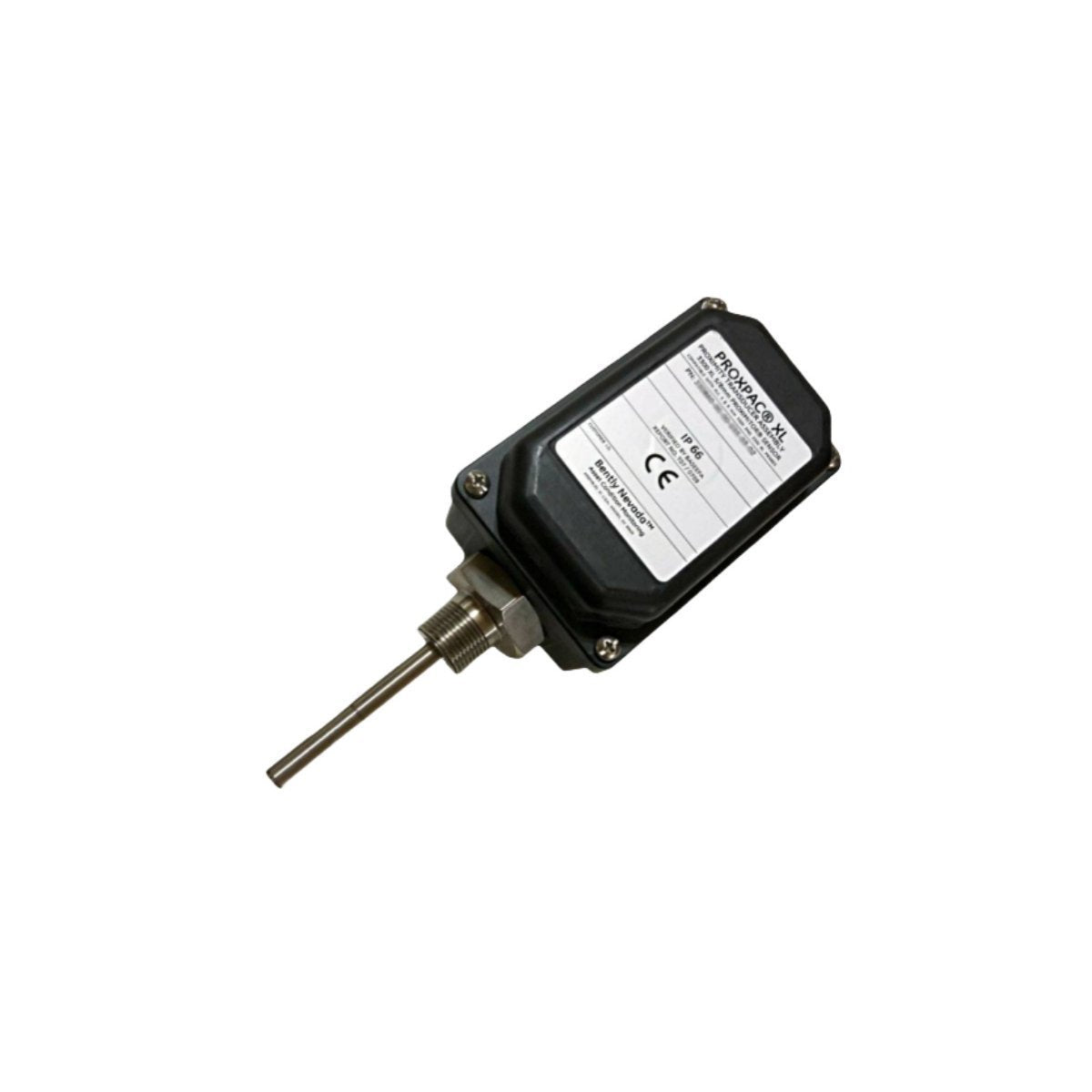

إن Bently Nevada 330881-28-15-122-03-02 هو نظام محول تقاربي متقدم من نوع PROXPAC XL مصمم لبيئات حماية الآلات الصناعية المتطلبة. من خلال دمج وظيفة مستشعر التقارب (Proximitor) مباشرة في غلاف تجميع المجس، يلغي هذا الجهاز الحاجة التقليدية إلى كابلات تمديد منفصلة وتركيب مستشعر تقارب بعيد، مما يقلل من تعقيد الأسلاك ونقاط تدهور الإشارة المحتملة. باستخدام تقنية التيارات الدوامية، يوفر الجهاز 330881 مراقبة مستمرة وعالية الدقة لاهتزاز الدوار الشعاعي والموضع المحوري. تم تصميم هذا التصميم المتكامل خصيصًا لتطبيقات التوربينات الحرجة حيث تتطلب التركيبات ذات المساحات المحدودة حل محول قوي أحادي القطعة يحافظ على دقة قصوى أثناء دورات التشغيل ذات درجات الحرارة العالية والاهتزازات العالية.

المواصفات الفنية

شرح تكوين الموديل

يمثل الرقم 330881-28-15-122-03-02 تكوينًا متخصصًا للغاية ضمن خط إنتاج PROXPAC XL:

• 28: نوع تثبيت المسبار وتكوينه

• 15: طول الغلاف (150 مم)

• 122: طول الكابل (12.2 متر)

• 03: مواصفات واجهة الموصل

• 02: شهادة الوكالة وتجميع المعايرة

التطبيقات النموذجية

يجعل التصميم المتكامل لـ PROXPAC XL مثاليًا لبيئات صناعية صعبة ومحددة:

• الآلات المثبتة على حوامل: تقليل حجم الكابلات في حوامل الضاغط أو المضخة المعقدة والكثيفة.

• مواقع المراقبة عن بعد: تقليل المسافة بين مصدر الإشارة وصندوق التوصيل المحلي لتحسين نسب الإشارة إلى الضوضاء.

• الأغلفة البيئية القاسية: تقليل عدد نقاط دخول الرطوبة أو الغبار المحتملة عن طريق إلغاء موصلات الكابلات المكشوفة.

• مشاريع التحديث: استبدال الأنظمة القديمة حيث تكون المساحة المتاحة لمستشعرات التقارب المنفصلة غير كافية أو غير موجودة.

• مصفوفات الحماية عالية الكثافة: تبسيط تركيبات المراقبة واسعة النطاق حيث تتطلب الآلاف من القنوات إدارة مادية مبسطة.

توافق النظام

تم تصميم 330881-28-15-122-03-02 ليكون متوافقًا مع نظام حماية الآلات Bently Nevada 3500. نظرًا لدمج دائرة Proximitor، يتطلب النظام مصدر طاقة ثابتًا ومرشحًا بقدرة -24 فولت تيار مستمر. يجب على المستخدمين التحقق من أن بطاقات إدخال رف المراقبة معايرة خصيصًا لخصائص PROXPAC XL. هذه الوحدة ليست قابلة للتبديل مع أنظمة محول 3300 XL القياسية ذات القطعتين، حيث أن تكييف الإشارة الداخلي مقترن بشكل دائم بمقاومة ملف المسبار.

بروتوكولات التثبيت

• التحقق من الفجوة: استخدم ميكرومتر عمق معاير لضمان ضبط طرف المسبار على فجوة الهواء الموصى بها من قبل الشركة المصنعة. استهدف النقطة المركزية -10 فولت تيار مستمر لضمان النطاق الديناميكي الأمثل.

• تطبيق عزم الدوران: استخدم مفتاح عزم دوران محددًا على صواميل القفل المصنوعة من الفولاذ المقاوم للصدأ. قد يؤدي عزم الدوران الزائد إلى إجهاد الغلاف، مما قد يؤثر على سلامة الوحدة الإلكترونية المدمجة.

• إدارة القناة: قم بتمرير الكابل المحوري المتكامل عبر قناة معدنية صلبة ومؤرضة. تأريض القناة عند كلا الطرفين ضروري لتقليل الضوضاء الكهربائية ذات النمط المشترك.

• الختم البيئي: تأكد من حماية واجهة الموصل من تسرب الزيت والرطوبة والبخار الكيميائي، مما قد يؤثر على سلامة مسار الإشارة بمرور الوقت.

• استراتيجية التأريض: قم بإنشاء أرضية أداة نظيفة منفصلة عن أرضية الهيكل عالية الطاقة لتجنب حلقات التأريض بتردد 50/60 هرتز.

مزايا المنتج

• تقليل طول مسار الإشارة: يقلل التصميم المتكامل بشكل كبير من احتمال توهين الإشارة والتداخل الخارجي عن طريق إزالة واجهة كابل التمديد.

• صيانة مبسطة: مع عدد أقل من المكونات للإدارة، يصبح استكشاف الأخطاء وإصلاحها أسرع بكثير، حيث يمكن اختبار المحول بالكامل كوحدة واحدة.

• بصمة مدمجة: مثالية لتصميمات الآلات الحديثة عالية الكثافة حيث يُحظر تركيب مستشعر تقارب بعيد فعليًا.

• معايرة المصنع: يتم معايرة كل وحدة PROXPAC XL كنظام كامل، مما يضمن أقصى دقة للقياس دون خطر عدم تطابق المعاوقة بين المكونات.

معلومات الطلب

• محول متكامل 330881-28-15-122-03-02

• طقم أدوات التثبيت (صواميل القفل)

• الدليل الفني وتقرير المعايرة

• ملاحظة: تحقق من أن توزيع مصدر الطاقة لديك يمكنه التعامل مع السحب المستمر للتيار لنظام محول متكامل عبر جميع القنوات المثبتة.

الأسئلة المتكررة

• س: هل يمكن تبديل هذه الوحدة وهي تعمل؟

• ج: لا، إزالة محول من آلة عاملة سيؤدي إلى فقدان الإشارة ومن المحتمل أن يؤدي إلى إنذار أو توقف في نظام الحماية الخاص بك.




• س: لماذا طول الكابل أطول بكثير (12.2 متر)؟

• ج: يأخذ التصميم المتكامل في الاعتبار الإرسال بطول ثابت. تأكد من أن 12.2 مترًا كافية لتشغيل الكابل قبل التثبيت النهائي.




• س: كيف يقارن بنظام 3300 XL المكون من قطعتين؟

• ج: يلغي PROXPAC XL الموصل بين المسبار وكابل التمديد، مما يقلل من نقاط الفشل المحتملة ويبسط التثبيت المادي.




• س: هل يمكنني استخدام هذا مع شاشة 3300 أقدم؟

• ج: يعتمد التوافق على قدرة بطاقة الإدخال على توفير جهد الإثارة الصحيح ومعالجة حساسية الخرج المحددة لـ PROXPAC XL.




• س: هل غلاف الفولاذ المقاوم للصدأ مقاوم للتآكل؟

• ج: نعم، الفولاذ المقاوم للصدأ AISI 303 مقاوم للغاية للمواد التشحيم الصناعية القياسية والتآكل الجوي الشائع في توليد الطاقة.




• س: ماذا يشير إلى أن الإلكترونيات المدمجة قد تعطلت؟

• ج: يشير فقدان كامل للخرج أو خرج جهد ثابت بغض النظر عن حركة الفجوة عادةً إلى فشل مكون داخلي.




• س: كيف يتم التحقق من المعايرة؟

• ج: يتم التحقق عن طريق قياس جهد الخرج عند مسافات فجوة مختلفة باستخدام مجموعة معايرة (طاولة اهتزاز أو مجموعة ميكرومتر).




• س: هل يتطلب هذا محولات تثبيت خاصة؟

• ج: نعم، تأكد من طلب دعامة التثبيت المناسبة التي تتطابق مع طول الغلاف 150 مم وقطر المسبار 8 مم.




• س: هل يمكن إصلاح الوحدة؟

• ج: بسبب الإلكترونيات المدمجة والمغطاة بالراتنج، تعتبر هذه الوحدات "غير قابلة للإصلاح" ويجب استبدالها إذا فشلت المكونات الداخلية.




• س: هل طول الكابل 12.2 متر مخصص؟

• ج: الطول هو خيار قياسي يتم توفيره أثناء عملية الطلب لاستيعاب مسافات مختلفة من الآلة إلى صندوق التوصيل.
