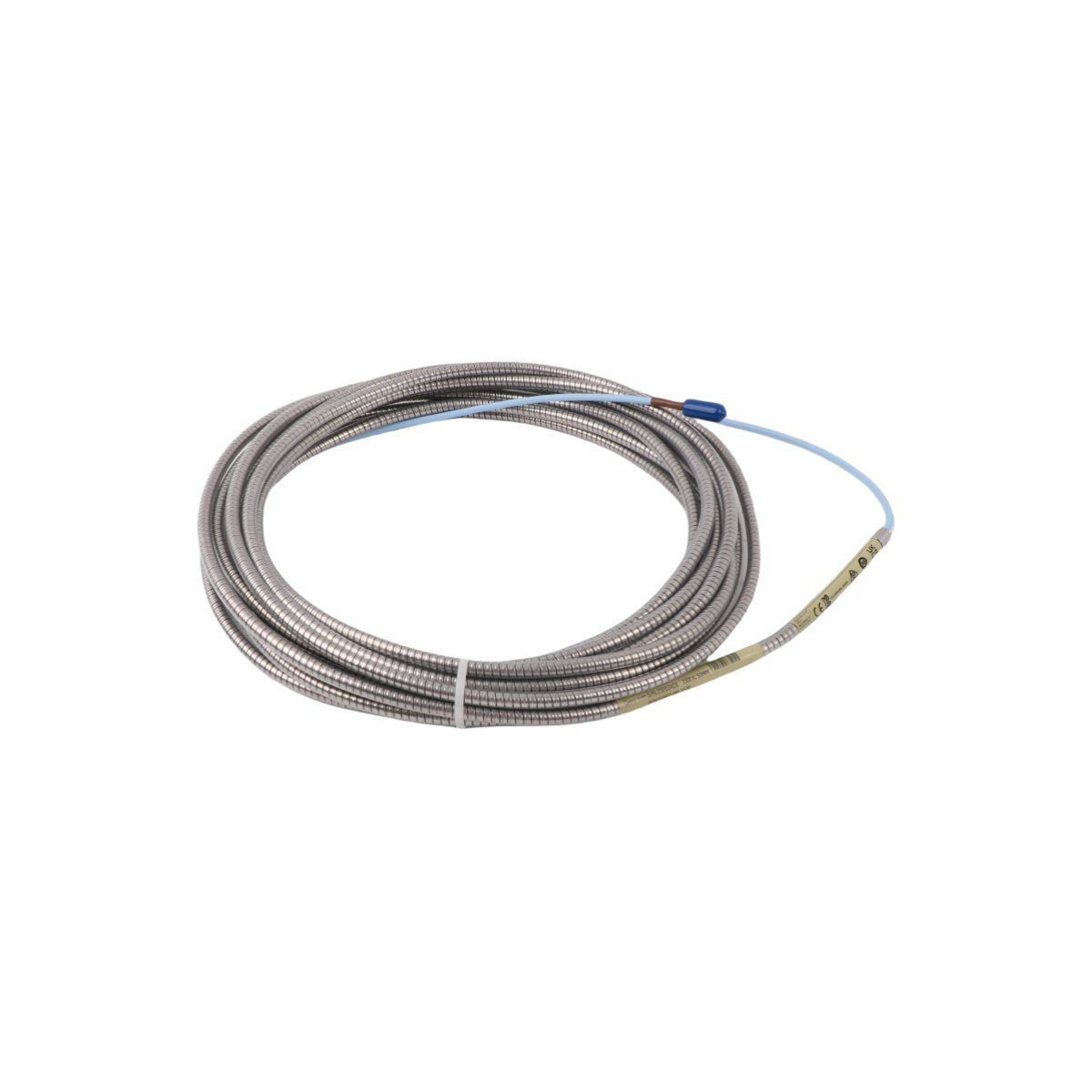

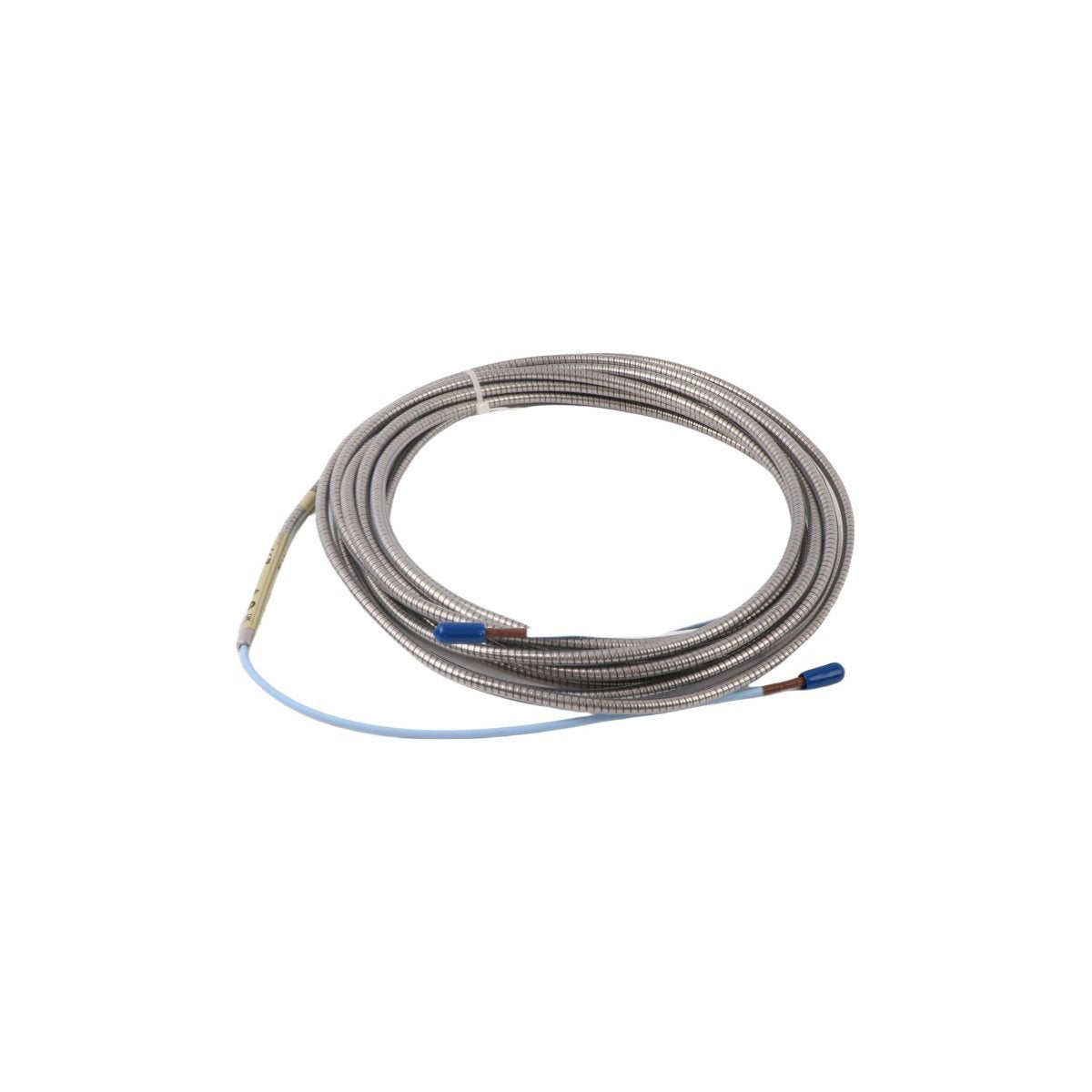

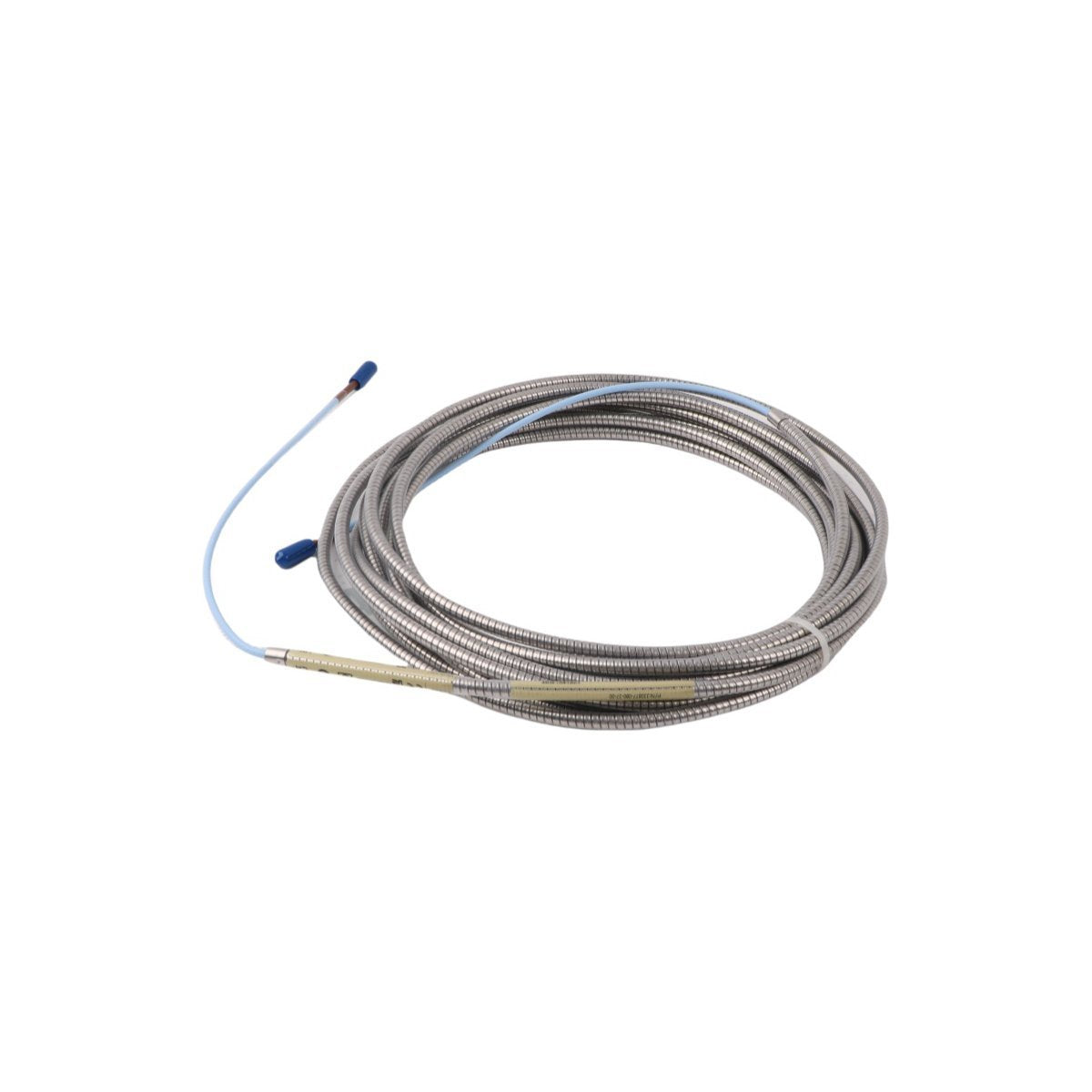

يعمل الكبل Bently Nevada 330877-080-37-00، والمفهرس أيضًا باسم كبل تمديد 330877 3300 XL، كمكون أجهزة مخصص لتوصيل مجسات التقارب 3300 XL 50 مم بأجهزة استشعار Proximitor المرتبطة بها ضمن منصات أجهزة مراقبة الاهتزاز.

توضيح اللاحقة والتكوين

يشير رقم الجزء 330877-080-37-00 إلى طول معين وتكوين حماية مصمم لسلسلة المجسات 50 مم. تشير رموز اللاحقة إلى طول كبل 8.0 متر مع درع وواجهة موصل محددة مطلوبة لتركيبات TSI (أجهزة الإشراف على التوربينات) عالية الموثوقية. يحافظ هذا الكبل على متطلبات المعاوقة الصارمة اللازمة لنظام محول الطاقة 50 مم ليعمل ضمن نطاقه الخطي.

مواصفات الأجهزة

سلامة إشارة محول الطاقة والمعاوقة

يعتمد نظام محول الطاقة 50 مم على إرسال إشارة مستقرة للغاية لقياس الاهتزازات منخفضة التردد أو حركات الوضع ذات الفجوات الكبيرة بدقة. تم تصميم كابل التمديد 330877 بدرع متحد المحور داخلي لتقليل التداخل الكهرومغناطيسي (EMI) والتداخل المتبادل. لضمان مقاييس الأداء لنظام 3300 XL، يجب أن يتطابق الطول الكلي (المجس + كابل التمديد) مع معايرة جهاز Proximitor. يوفر استخدام درع من الفولاذ المقاوم للصدأ حماية ضد التآكل المادي في بيئات سكن الآلات عالية الكثافة.

محتويات الشحنة

• 1x كابل تمديد 330877-080-37-00

• 1x مجموعة واقي الموصل

• 1x دليل فني للتركيب

إرشادات التركيب في الموقع

• حماية الكبل: استخدم الدرع المدمج المصنوع من الفولاذ المقاوم للصدأ لحماية الكبل من الصدمات الميكانيكية الموضعية والتعرض للمواد الكيميائية.

• نصف قطر الانحناء: حافظ على نصف قطر انحناء لا يقل عن 64 مم للكابلات المدرعة لمنع تلف القلب المحوري الداخلي والدرع.

• أمان الاتصال: تأكد من أن موصلات ClickLoc متصلة بإحكام. استخدم عزم دوران خفيف فقط بالزردية لتثبيت الموصلات؛ قد يتسبب الشد المفرط في عدم محاذاة الدبوس.

• التأريض: يجب أن يظل درع الكبل معزولًا عن غلاف الماكينة وأجهزة التثبيت لمنع ضوضاء الحلقة الأرضية التي يمكن أن تؤدي إلى قراءات اهتزاز خاطئة.

الأسئلة الشائعة

• هل هذا الكبل متوافق مع مجسات 8 مم القياسية؟ لا، سلسلة 330877 معايرة بشكل فريد للخصائص الكهربائية لنظام المجسات 3300 XL 50 مم.

• هل يمكنني إصلاح كابل مدرع تالف؟ لا، يؤدي تلف القلب المحوري أو الدرع الداخلي إلى جعل الكبل غير مناسب للمراقبة الحرجة؛ يجب استبدال التجميع.

• ما هو تأثير اختلاف طول الكبل؟ يتم معايرة النظام في المصنع لأطوال محددة؛ تؤدي إضافة أو إزالة الطول إلى تغيير المعاوقة وإلغاء حساسية الخرج.

• هل يمكنني سحب الكبل عبر أنبوب باستخدام الموصل؟ نعم، بشرط تركيب واقيات الموصل وأن تظل قوة السحب أقل من 275 نيوتن (62 رطل).

• ما هي المادة المصنوع منها الدرع؟ الدرع مصنوع من الفولاذ المقاوم للصدأ، والذي يوفر حماية مادية ممتازة ومقاومة ممتازة للبيئات الصناعية المسببة للتآكل.

• هل تستخدم هذه الكابلات في المناطق الخطرة؟ نعم، عند تركيبها وفقًا لرسومات التحكم في Bently Nevada لأنظمة السلامة الجوهرية (Ex i).

• هل أحتاج إلى أداة محددة لتوصيل الكبل؟ لا، تم تصميم واجهة ClickLoc للاتصال اليدوي؛ تحقق من التثبيت الآمن عن طريق اللمس والفحص البصري.

• هل يمكن أن يتعرض الكبل للزيت؟ نعم، تم تصميم غلاف الكبل ودرعه للغمر في زيوت التشحيم الصناعية القياسية والسوائل الهيدروليكية.
