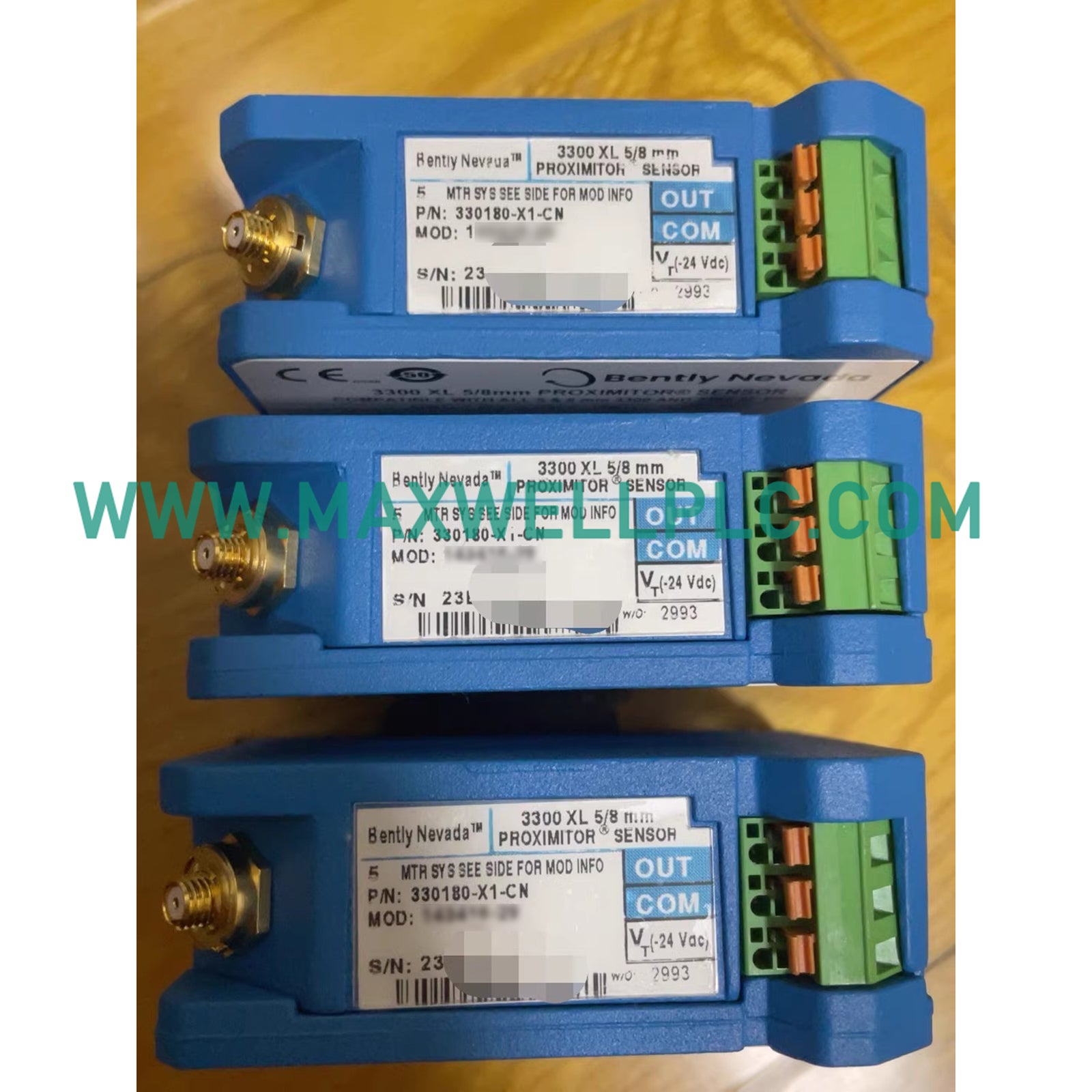

تم تكوين Bently Nevada 330180-X1-CN MOD:145004-141 (مستشعر التقارب 330180-X1-CN) لتكييف الإشارة عالية التردد في أنظمة 3300 System، ويوفر معالجة فيزيائية مباشرة للإشارة لمجسات التقارب الخاصة بالاهتزاز والموضع. يقوم المستشعر بتحويل مدخلات المحول إلى إشارات جهد خطي لتطبيقات المراقبة.

مصفوفة التكوين

• رقم الجزء: 330180-X1-CN

• التعديل: 145004-141

• معيار القياس: 0 إلى 500 ميل

• الحساسية: 200 ملي فولت/ميل

• مصدر الطاقة: -18 إلى -24 فولت تيار مستمر

مواصفات الأجهزة

مراقبة الميكانيكا وديناميكيات المحولات

يستخدم مستشعر 3300 XL Proximitor استشعارًا يعتمد على مبدأ التيار الدوامي لتتبع ديناميكيات الدوار. مطلوب معايرة دقيقة للمسبار لضمان أن جهد الخرج يمثل بدقة الفجوة الفيزيائية بين طرف المسبار والسطح المستهدف. يجب أن تتضمن عملية التثبيت الميداني التحقق من جهد الفجوة لضمان عمل المستشعر ضمن نطاق -10 VDC المستهدف. لضمان سلامة القياس، يجب أن يكون إنهاء الدرع متسقًا لتوفير قمع التداخل في بيئات الرفوف عالية الكثافة، مما يقلل من ضوضاء الوضع المشترك أثناء اكتشاف إشارة الاهتزاز منخفضة السعة.

معلومات الطلب

• 1 مستشعر تقارب 330180-X1-CN

• 1 ورقة بيانات التثبيت والتقنية

إرشادات التثبيت الميداني

• التركيب: ثبّت المستشعر على سكة DIN أو لوحة حاجز، مع التأكد من أن سطح التركيب يوفر اتصال تأريض كهربائي بقاعدة المستشعر.

• الأسلاك: قم بتوصيل الكابل المحوري من مسبار التقارب بمدخل المستشعر وتأكد من إحكام ربط الموصل للحفاظ على السلامة البيئية.

• التأريض: تحقق من تركيب المستشعر وفقًا لمتطلبات تأريض النظام لمنع حلقات التأريض التي تتداخل مع إشارات الجهد المنخفض.

• التحقق: طبق طاقة -24 VDC وقم بقياس جهد فجوة المسبار باستخدام مقياس متعدد رقمي لتأكيد إعدادات المعايرة.

الأسئلة المتكررة

• هل يمكن استخدام هذا المستشعر مع كابلات تمديد غير قياسية؟

  تمت معايرة النظام لأطوال كابلات محددة. سيؤدي استخدام أطوال غير قياسية إلى حدوث أخطاء في القياس بسبب عدم تطابق المعاوقة.

• ما هو وقت استجابة 330180-X1-CN؟

  يوفر المستشعر مخرجًا فوريًا تقريبًا، مع استجابة تردد تتراوح من 0 هرتز إلى 10 كيلو هرتز، وهو مناسب لمتطلبات المراقبة القياسية.

• كيف يتم تكوين خيار خرج 4-20 مللي أمبير؟

  خرج 4-20 مللي أمبير هو تكوين اختياري؛ إذا كان مجهزًا به، تأكد من أن معاوقة الحلقة تقع ضمن الحدود المحددة لجهد الإمداد.

• هل خرج المستشعر محمي من الدائرة القصيرة؟

  نعم، تم تصميم مرحلة الخرج لتحمل ظروف الدائرة القصيرة دون تلف دائم للدوائر الداخلية.

• هل يمكنني استبدال المستشعر أثناء تشغيل النظام؟

  على الرغم من متانة الإلكترونيات، فمن الممارسات المعتادة عزل الطاقة قبل توصيل أو فصل كابلات المستشعر لتجنب التقلبات في الإشارة.

• كيف أحدد جهد الفجوة الصحيح؟

  ارجع إلى منحنى معايرة المستشعر المحدد؛ بالنسبة لمجسات 8 مم القياسية، يكون الهدف عادةً -10 VDC في مركز النطاق الخطي.

• ماذا يحدث إذا تعرض كابل المسبار للتلف؟

  سيؤدي تلف درع الكابل أو قلبه إلى ضوضاء في الإشارة أو فقدان كامل للقياس، مما يتطلب استبدال المستشعر أو الكابل فورًا.

• هل غلاف المستشعر مقاوم للعوامل الجوية؟

  غلاف Proximitor مخصص للاستخدام الداخلي أو في غلاف محمي؛ وهو غير مصمم للتعرض المباشر للغسيل بالضغط العالي أو الظروف الجوية القاسية.
