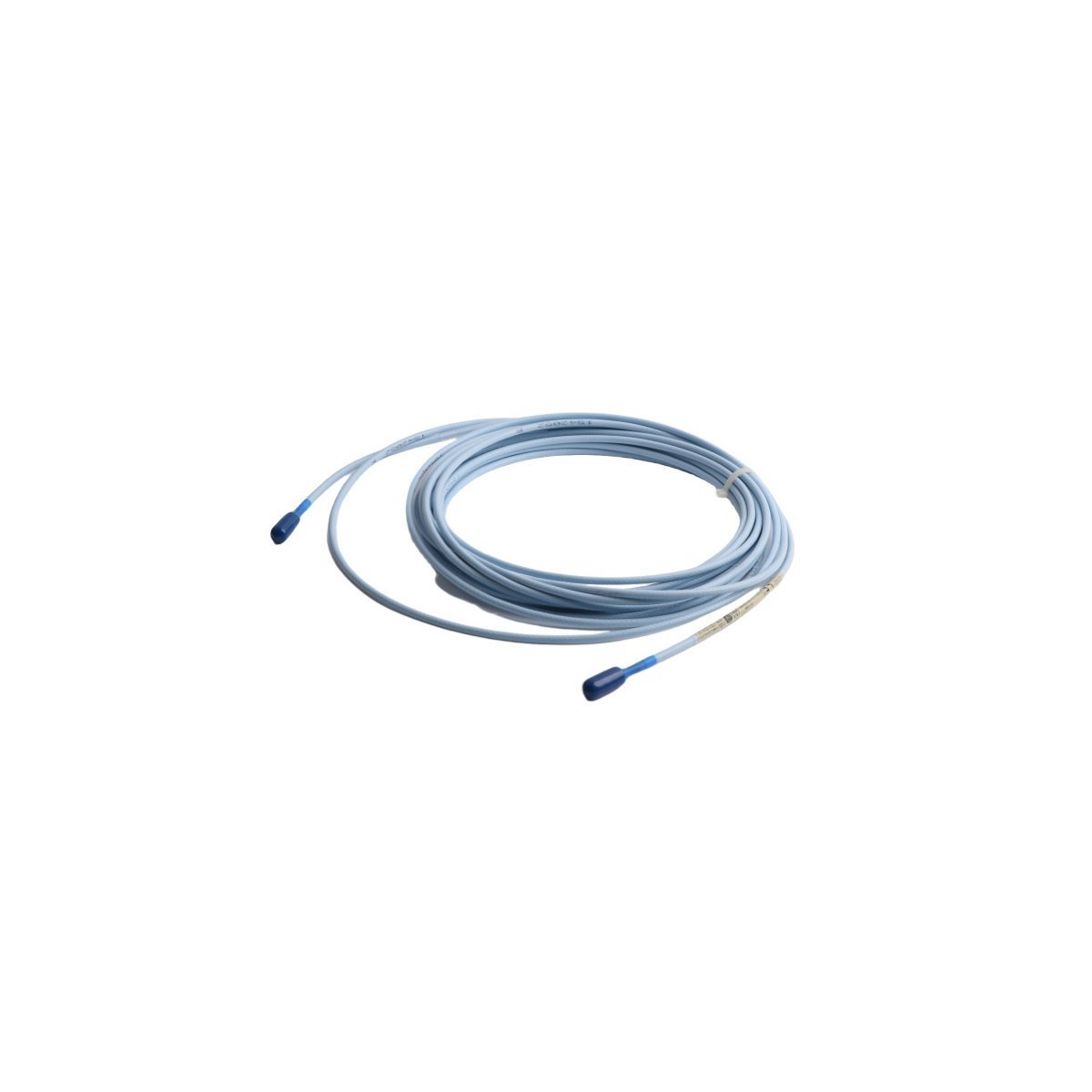

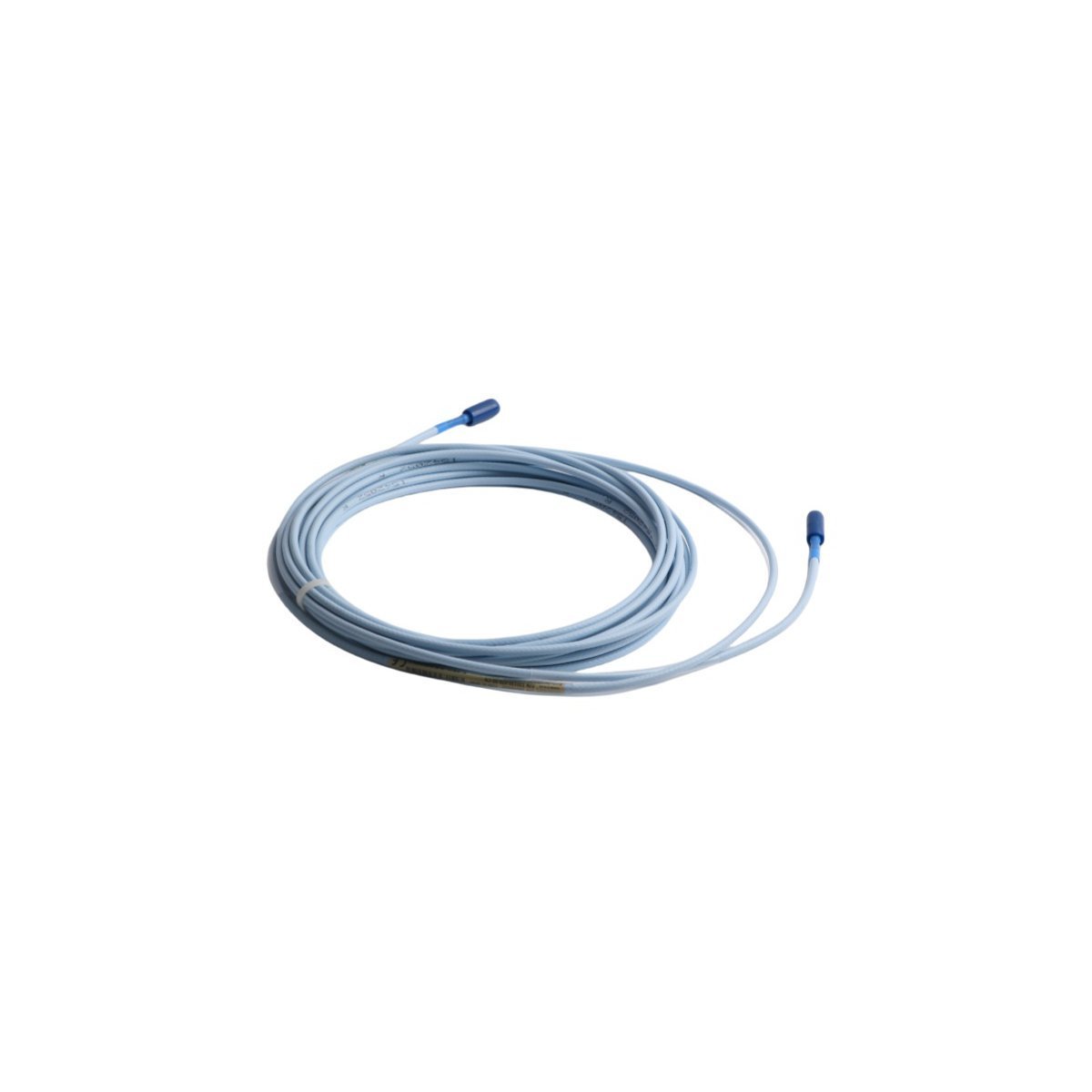

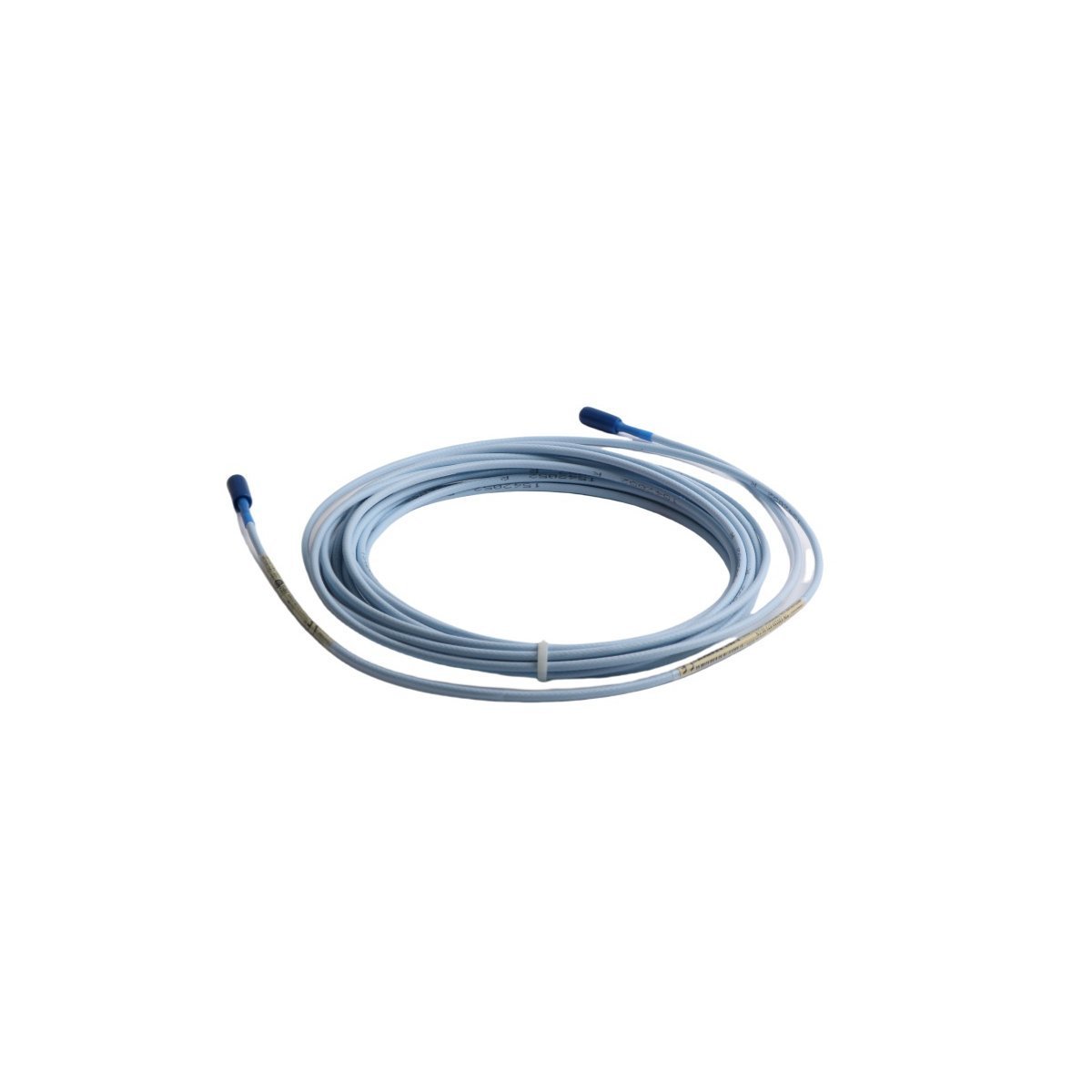

تم تكوين Bently Nevada 330130-070-00-CN (مسبار القرب 330130-070-00-CN) لقياس الاهتزاز الشعاعي والموضع المحوري في الآلات الدوارة، ويوفر تنفيذًا فيزيائيًا مباشرًا لاستشعار الإزاحة عبر الحث بالتيارات الدوامية.

تصنيف لاحقة النموذج

يتم تعريف 330130-070-00-CN بواسطة معلمات التكوين التالية:

• 330130: مسبار القرب 3300 XL 8 مم.

• 070: طول الكابل 7.0 متر (متكامل).

• 00: نوع الموصل (قياسي).

• CN: موافقة الوكالة (خاصة بالصين).

المواصفات الفيزيائية والكهربائية

معايرة مسبار التيار الدوامي والتحقق من الإشارة

يعمل مسبار 3300 XL عن طريق توليد مجال كهرومغناطيسي يحفز التيارات الدوامية في السطح المستهدف. يراقب مستشعر Proximitor تأثير التحميل لهذه التيارات لتحديد مسافة الفجوة. يلزم التحقق الدقيق من جهد الفجوة لضمان خطية النظام؛ الهدف القياسي للتشغيل متوسط ​​المدى هو -10 VDC. تشير الانحرافات عن هذا الجهد أثناء اختبار المقاعد الثابتة إلى فجوة تثبيت غير صحيحة أو عدم مطابقة المادة المستهدفة. يعتمد تحليل ديناميكيات الدوار الصحيح على اتساق عامل القياس هذا عبر المدى الخطي بأكمله.

معلومات الطلب

• 1 × مسبار القرب 330130-070-00-CN 8 مم

• 1 × صامولة تثبيت المسبار ملولبة

• 1 × ورقة بيانات المعايرة

• 1 × غطاء حماية الموصل

إرشادات التثبيت في الموقع

• تركيب القرب: تأكد من تثبيت المسبار في دعامة صلبة غير موصلة إن أمكن، أو تأكد من أن موقع التثبيت لا يتداخل مع المجال الكهرومغناطيسي.

• ضبط الفجوة: استخدم مقياسًا ملمسًا لإنشاء فجوة التثبيت الأولية، يليها التحقق الكهربائي النهائي من جهد فجوة -10 VDC عند مخرج الشاشة.

• إدارة الكابلات: حافظ على الحد الأدنى لنصف قطر الانحناء وهو 25 مم للحفاظ على مقاومة الكابل المحوري.

• التأريض: تأكد من أن درع المسبار مستمر ومؤرض عند واجهة الشاشة لمنع حلقات التأريض.

توضيحات الاستفسارات الفنية

• س: هل يمكن توصيل كابل المسبار في الموقع؟

  ج: لا. أي توصيل يغير مقاومة الكابل المحوري، مما يغير بشكل مباشر قياس التيار الدوامي ويجعل القياس غير دقيق.

• س: ما هو الغرض من الطرف 8 مم؟

  ج: تم تحسين قطر 8 مم لمدى قياس خطي يبلغ 2 مم، مما يوازن بين حساسية المسبار والمتانة الميكانيكية.

• س: هل مادة الطرف موصلة؟

  ج: الطرف مصنوع من بلاستيك هندسي عالي الحرارة، بينما الملف الداخلي من النحاس. لا يوصل الطرف التيار إلى الهدف.

• س: كم مرة يجب إعادة معايرة المسبار؟

  ج: لا تتطلب المجسات معايرة دورية إذا ظلت فجوة التثبيت مستقرة ولم يتغير تكوين المادة المستهدفة.

• س: هل يمكنني استخدام هذا المسبار مع Proximitor من سلسلة 3300 (غير XL)؟

  ج: لا. يتطابق مسبار Proximitor 3300 XL و Proximitor من حيث المعاوقة كنظام؛ سيؤدي استخدام مكونات غير XL إلى أخطاء كبيرة في الإشارة.

• س: ماذا يحدث إذا تجاوزت الفجوة المدى الخطي؟

  ج: سيتشبع جهد الخرج أو ينجرف بشكل غير خطي، مما يجعل بيانات الاهتزاز غير موثوقة لحماية الماكينة.

• س: هل الغلاف مؤرض بهيكل الآلة؟

  ج: عادة ما يتم تأريض غلاف المسبار بهيكل الماكينة عبر خيوط التثبيت. تأكد من عدم وجود طلاء أو قشور تمنع التوصيل الكهربائي.

• س: لماذا يعتبر جهد فجوة -10 VDC مهمًا؟

  ج: يركز تشغيل المسبار ضمن المنطقة الخطية لمنحنى استجابة Proximitor، مما يضمن تتبع إشارة 1:1 لحركة الهدف.
