نظرة عامة على المنتج

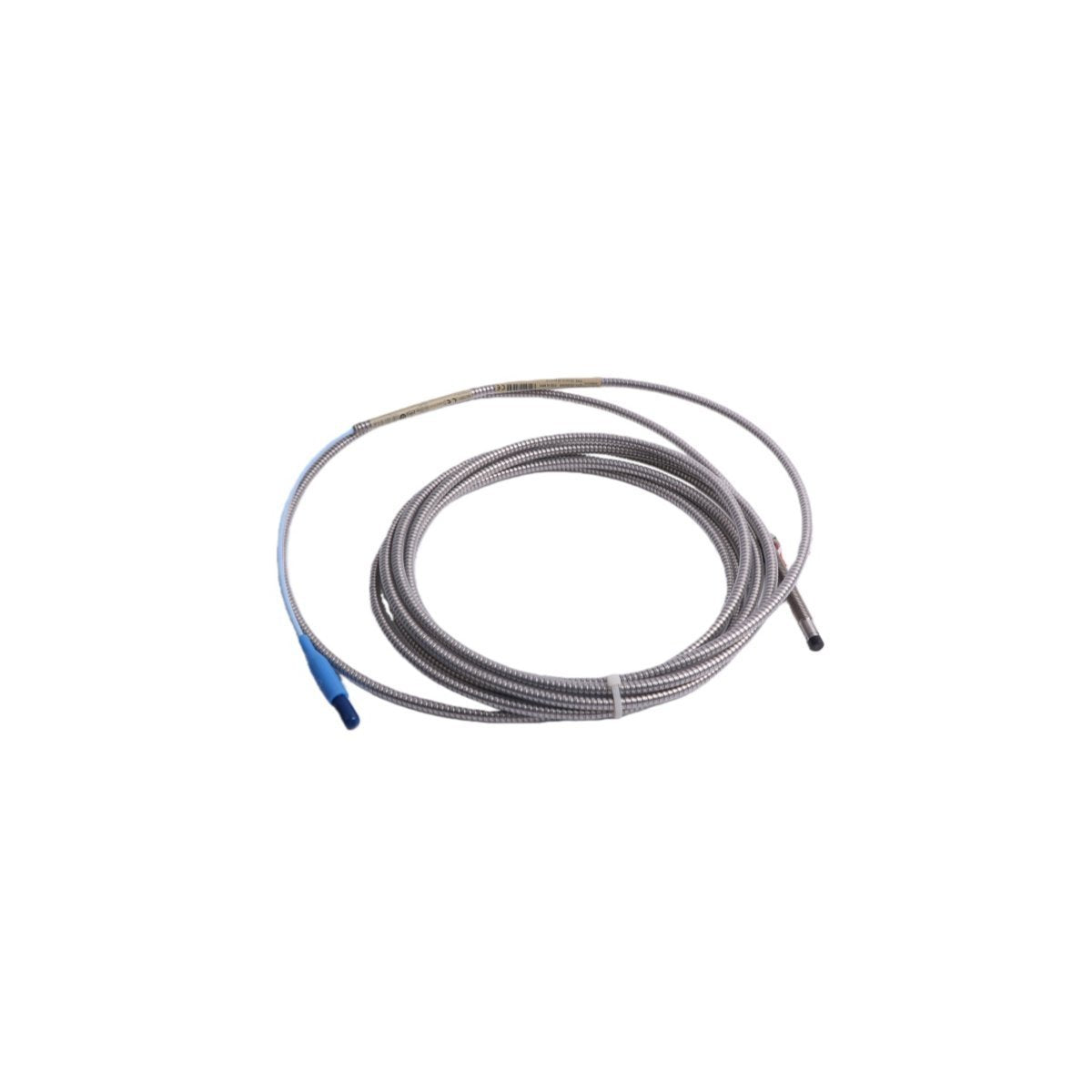

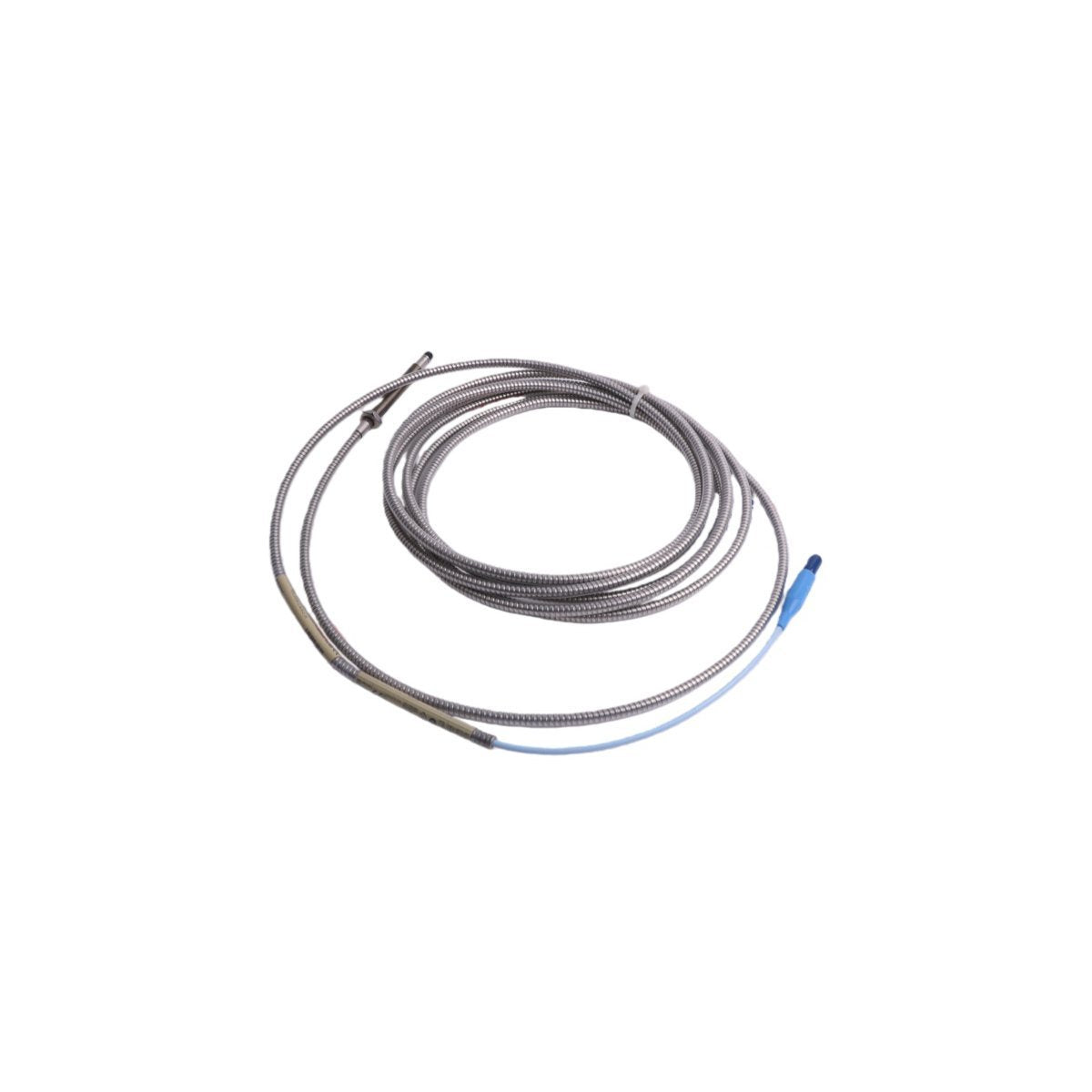

ينتمي Bently Nevada 330104-01-09-10-12-05 إلى نظام المحول التقاربي 3300 XL 8 مم، وهو النظام الأساسي الأكثر تقدمًا للمستشعر الحثي لقياس الاهتزاز والموضع في الآلات الدوارة. يوفر هذا المسبار المحدد ذو السن اللولبي 3/8-24 UNF قياسًا عالي الدقة لاهتزاز العمود والموضع المحوري والسرعة عن طريق توليد مجال كهرومغناطيسي يتفاعل مع المادة المستهدفة. تم تصميم هذا المسبار للبيئات الصعبة مثل التوربينات البخارية والضواغط والمضخات، ويضمن الاستقرار الحراري والدقة الخطية عبر نطاق واسع من درجات الحرارة. يتكامل بسلاسة مع شاشات 3500/42M أو 3500/40M لتوفير حماية وبيانات تشخيصية حيوية للآلات.

تفكيك التكوين

تفسير اللاحقة

يمثل رقم الجزء 330104-01-09-10-12-05 تكوينًا محددًا للغاية للأجهزة مُحسّنًا لمتطلبات التركيب الفريدة:

• -01 (طول غير مسنن): 0.1 بوصة.

• -09 (الطول الكلي للعلبة): 0.9 بوصة.

• -10 (الطول الكلي): 1.0 متر (3.3 قدم).

• -12 (خيار الموصل/المحول): موصل ClickLoc محوري مصغر مع ختم الكابل FluidLoc.

• -05 (اعتماد الوكالة): موافقات متعددة (ATEX، IECEx، CSA) للمنشآت في المناطق الخطرة.

مواصفات الأداء والمواصفات الفيزيائية

معلومات التركيب في الموقع

التركيب الدقيق أمر حيوي لسلامة الإشارة. تأكد من ضبط فجوة المسبار باستخدام طريقة جهد التيار المستمر عبر مخرج مستشعر Proximitor؛ عادةً، يتوافق جهد الفجوة المركزية -10 فولت تيار مستمر مع منتصف النطاق الخطي. يجب أن تكون موصلات ClickLoc محكمة باليد؛ لا تستخدم كماشة، حيث أن الإفراط في الإحكام يتلف الموصلات المطلية بالذهب. للتطبيقات التي تتضمن زيتًا أو سائل تبريد عالي الضغط، تحقق من سلامة ختم FluidLoc لمنع تسرب السوائل عبر الكابل. حافظ على نصف قطر انحناء لا يقل عن 25.4 مم (1 بوصة) للكابل المحوري لتجنب عدم توافق المعاوقة أو إضعاف الإشارة.

الأصول الهندسية الحيوية

يوفر مسبار 3300 XL هذا مقاومة كيميائية ومتانة ميكانيكية فائقة مقارنة بالأجيال السابقة. تم صب طرف PPS (Polyphenylene Sulfide) بالذهب على جسم المسبار، مما يخلق ختمًا مانعًا للتسرب قادرًا على تحمل فروق الضغط العالية. يوفر نظام الموصل "ClickLoc" المتقدم آلية قفل إيجابية تمنع الفصل بسبب اهتزاز الماكينة، بينما تضمن الموصلات المطلية بالذهب إرسال إشارة منخفضة الضوضاء لتحليل الاهتزاز عالي التردد. وهو متوافق تمامًا مع أنظمة 3300 5 مم و 8 مم عند استخدامه مع Proximitor المناسب.

الخدمات اللوجستية والتنفيذ

الخدمات اللوجستية العالمية: الشحن متاح عبر DHL و FEDEX و UPS مع تتبع الأولوية.

الوقت المقدر للتسليم: 2-7 أيام بعد استلام الدفع.

معايير التعبئة والتغليف: يتم إرسالها في عبوات صناعية أصلية مقاومة للكهرباء الساكنة ومغلقة من المصنع. تخضع كل وحدة لفحص ثانوي لضمان السلامة المادية قبل تعبئتها في صندوق مزدوج للشحن الدولي.

الأسئلة الشائعة حول الدعم الميداني

س1: هل يمكنني استخدام هذا المسبار الذي يبلغ طوله 1.0 متر مع كابل تمديد بطول 9.0 أمتار؟

ج1: لا. يجب أن يتطابق الطول الكلي للنظام مع معايرة Proximitor. يجب إقران هذا المسبار الذي يبلغ طوله 1.0 متر بكابل تمديد بطول 4.0 أمتار للعمل مع Proximitor بطول 5.0 أمتار، أو كابل تمديد بطول 8.0 أمتار لـ Proximitor بطول 9.0 أمتار.

س2: ما هي أهمية خيار "FluidLoc" في اللاحقة؟

ج2: يمنع ختم FluidLoc الزيت أو السوائل الأخرى من التسرب من غلاف الآلة عبر الجزء الداخلي من كابل المسبار، وهو أمر ضروري للحفاظ على ختم الفراغ أو الضغط في التوربينات.

س3: كيف أتحقق مما إذا كان طرف المسبار تالفًا؟

ج3: تحقق من خرج "جهد الفجوة". إذا ظل الجهد عند حد الإمداد (عادة -24 فولت) أو صفرًا على الرغم من الضبط المادي، فقد يكون ملف المسبار أو الكابل به دائرة مفتوحة أو ماس كهربائي.

س4: هل هناك أداة متخصصة مطلوبة لسنون 3/8-24 UNF؟

ج4: تُستخدم مفاتيح الربط القياسية SAE للتركيب، ولكننا نوصي باستخدام غلاف مسبار Bently Nevada أو حامل متخصص لضمان بقاء المسبار عموديًا على منطقة عمود الهدف.
