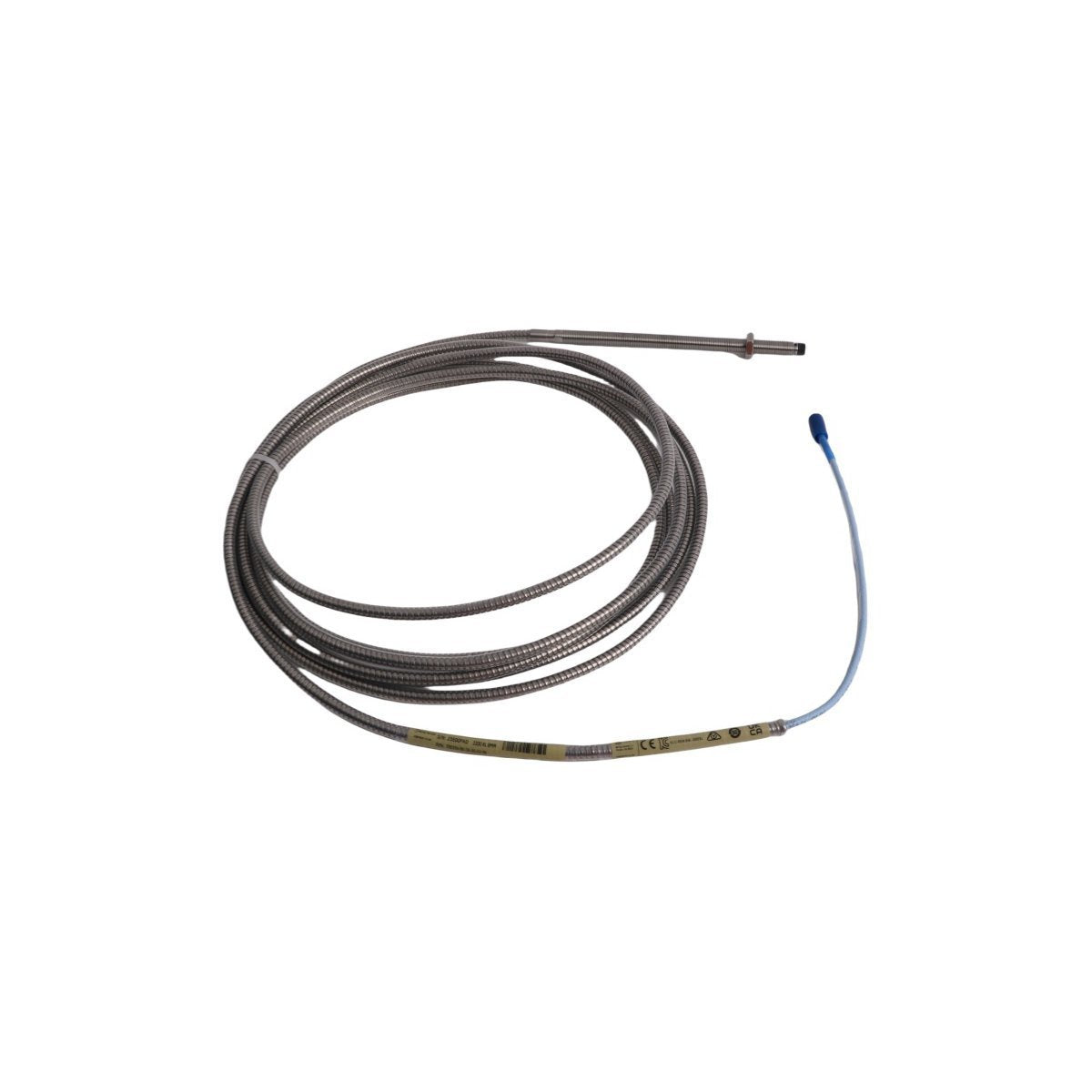

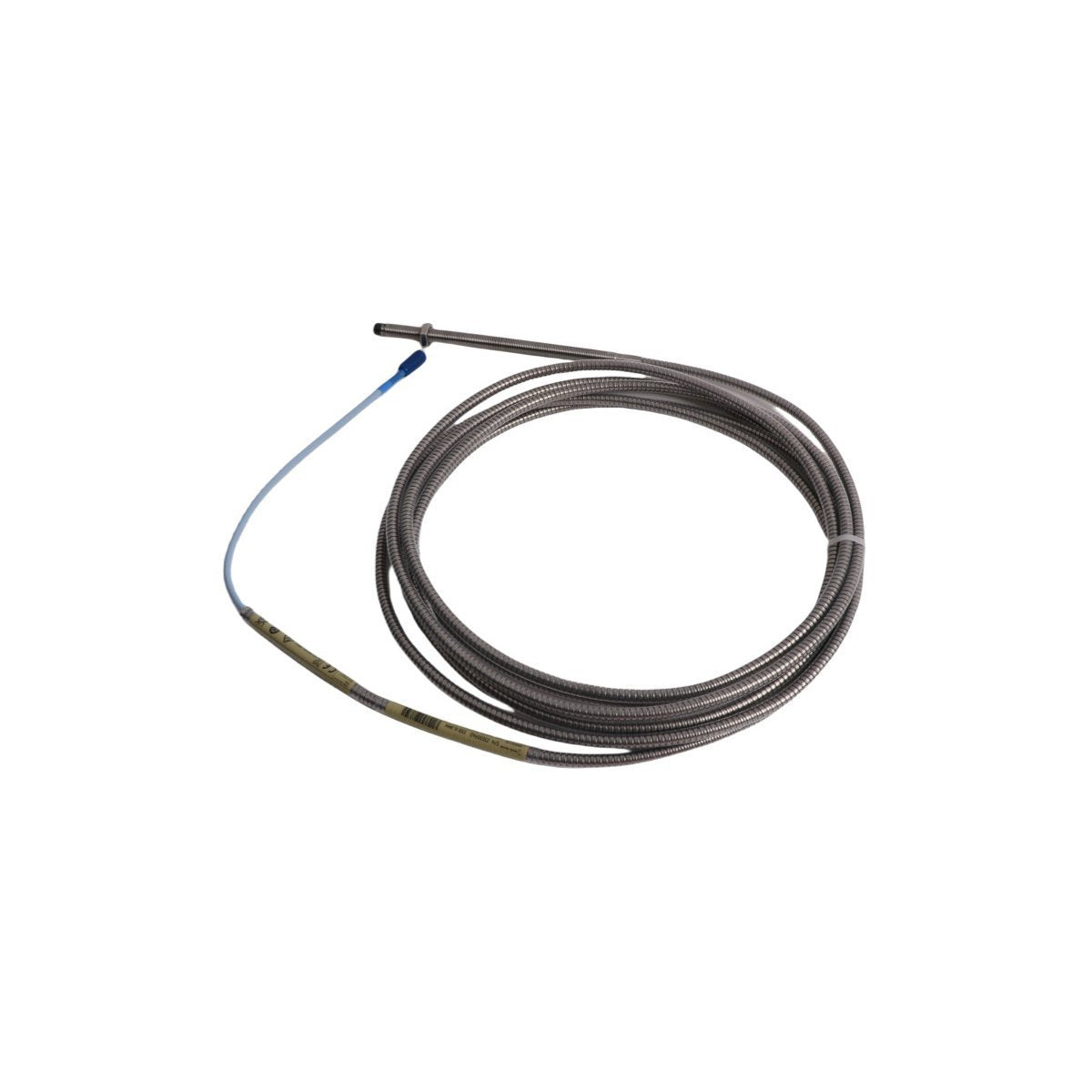

يعمل Bently Nevada 330104-00-16-05-02-05، المصنف أيضًا باسم 330104 Proximity Probes، كمكون جهاز مخصص لاستشعار الإزاحة بالتيار الدوامي بدون تلامس ضمن منصات نظام المراقبة 3500.

تفصيل خيارات ترميز نموذج المتغير

• 330104: مسبار تقارب 3300 XL 8 مم بخيط M10 × 1، تكوين غير مدرع.

• 00: طول غير ملولب (مواصفات 0 مم).

• 16: الطول الإجمالي للغلاف (مواصفات 160 مم).

• 05: الطول الكلي للكابل الكهربائي (خيار 0.5 متر / 1.6 قدم).

• 02: موصل ClickLoc محوري مصغر، قابس ذكر قياسي.

• 05: خيار شهادة موافقات متعددة للمناطق الخطرة.

المعلمات الفيزيائية والكهربائية الأساسية

توسيع نطاق مسبار التيار الدوامي وتكامل ديناميكيات الدوار

تعتمد العملية الفيزيائية على توسيع نطاق مسبار التيار الدوامي بدقة لترجمة إزاحات الهدف إلى تغيرات عالية التردد في المعاوقة. يتطلب التحقق الميداني تحققًا صارمًا من جهد الفجوة (أهداف -10 VDC) عبر النطاق الخطي لضمان ملفات معايرة صحيحة. يتم استخدام هذه المعلمة الثابتة بواسطة أجهزة المراقبة لتحديد مكونات الاهتزاز عالية التردد وتغيرات التمدد الحراري الثابت داخل أغلفة المحامل ذات الأغشية السائلة، مما يرسم خرائط ديناميكيات الدوار في الوقت الفعلي. لتقليل أخطاء الإشارة في ترتيبات متعددة المسابير، يوفر هندسة العنصر الداخلي قمعًا للتداخل المتبادل عندما تكون المسابير المجاورة قريبة من نفس موقع محور العمود.

الاستفسارات الفنية الهندسية

س: ما هي الخطوات المحددة التي يجب تنفيذها إذا تعذر تحقيق التحقق من جهد الفجوة (أهداف -10 VDC) أثناء الضبط الميكانيكي؟

ج: تحقق من الخلوص المادي بين وجه المسبار والهدف. يتطلب الضبط الميكانيكي تدوير جسم المسبار داخل قوس التثبيت مع قياس جهد التيار المستمر عند أطراف خرج Proximitor حتى يتم تحديد قيمة -10 VDC الأساسية الدقيقة.

س: هل يتم دعم إنهاء توصيل موصل ClickLoc المحوري المصغر الساخن أثناء تشغيل Proximitor؟

ج: نعم. المسبار هو مكون سلبي يعمل على إشارات تردد لاسلكي منخفضة الجهد يتم توفيرها بواسطة Proximitor. لا يؤدي فصل أو توصيل طرف ClickLoc أثناء التشغيل إلى إتلاف الدوائر الداخلية أو طرف المستشعر.

س: ما هو التدهور الكهربائي الذي يحدث إذا تم إقران المسبار بطول 0.5 متر بكابل تمديد بطول غير صحيح؟

ج: تتطلب معايرة النظام الكلية طولًا كهربائيًا ثابتًا. يؤدي الجمع بين هذا المسبار بطول 0.5 متر وكابل تمديد غير متوافق إلى تحويل التردد الرنيني، مما يغير عامل القياس الاسمي 7.87 فولت/مم ويتسبب في أخطاء في القياس.

بروتوكول التركيب الميكانيكي والتأريض الكهربائي

• حدود الخلوص الجانبي: حافظ على نصف قطر لا يقل عن 16 مم من مركز محور طرف المسبار لمنع الهياكل المعدنية المجاورة من إدخال أحمال تيار دوامي ضالة.

• حدود عزم الدوران: عند تثبيت خيوط M10 × 1 في الغلاف الملولب، لا تتجاوز عزم الدوران الأقصى للتركيب وهو 4.5 نيوتن متر لمنع تشوه الخيط الداخلي.

• عزل الموصل المحوري: قم بعزل وصلة ClickLoc المحورية باستخدام شريط سيليكون ذاتي الالتصاق متخصص لمنع الاتصال المادي المباشر بالملوثات السائلة أو مستويات أرضية الماكينة.

• توجيه استمرارية الدرع: قم بتوجيه الدرع المحوري الخارجي دون انقطاع إلى كتلة طرف Proximitor. قم بتأريض الدرع عند جانب حاوية الشاشة فقط؛ لا تقم بتوصيل الدرع بإطار الآلة.

قائمة المواد ومحتويات التعبئة والتغليف

• مجموعة مسبار تقارب 3300 XL 8 مم (1) Bently Nevada 330104-00-16-05-02-05.

• غطاء حماية الواجهة المحورية (1).

• حشوة صندوق مكونات صناعية عالية الكثافة.

معلمات إرسال اللوجستيات

• نوافذ اللوجستيات: يتم جدولة الطلبات للشحن في غضون 2-7 أيام عند الانتهاء من الدفع، باستخدام شركات الشحن الدولية السريعة مثل DHL أو FEDEX أو UPS.

• التحكم في الكهرباء الساكنة: يتم تغليف الشحنات في حواجز حماية صناعية مضادة للكهرباء الساكنة للتحقق من الحماية ضد التفريغات الكهروستاتيكية قبل تفريغها في موقع الاستخدام.
