نظرة عامة على المنتج

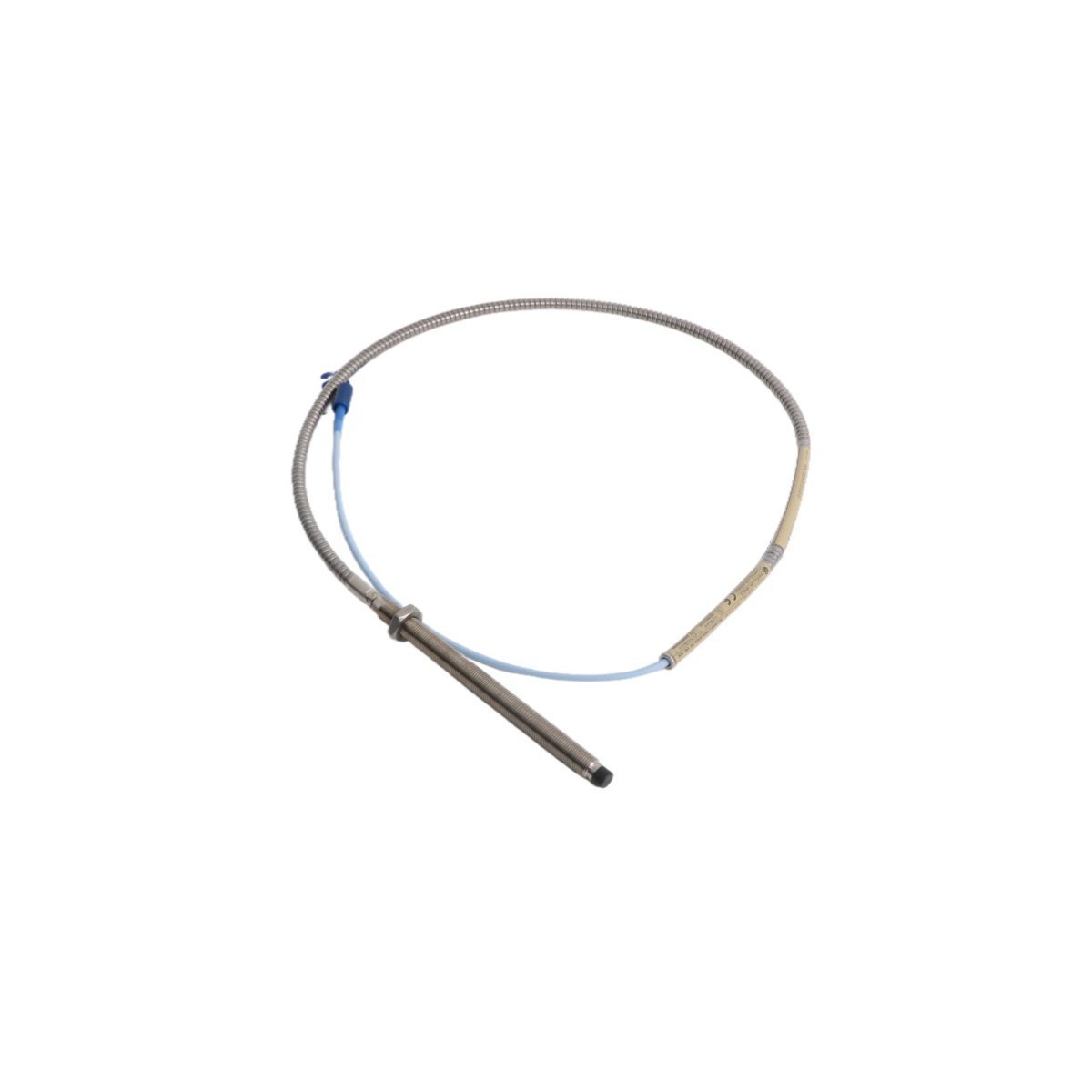

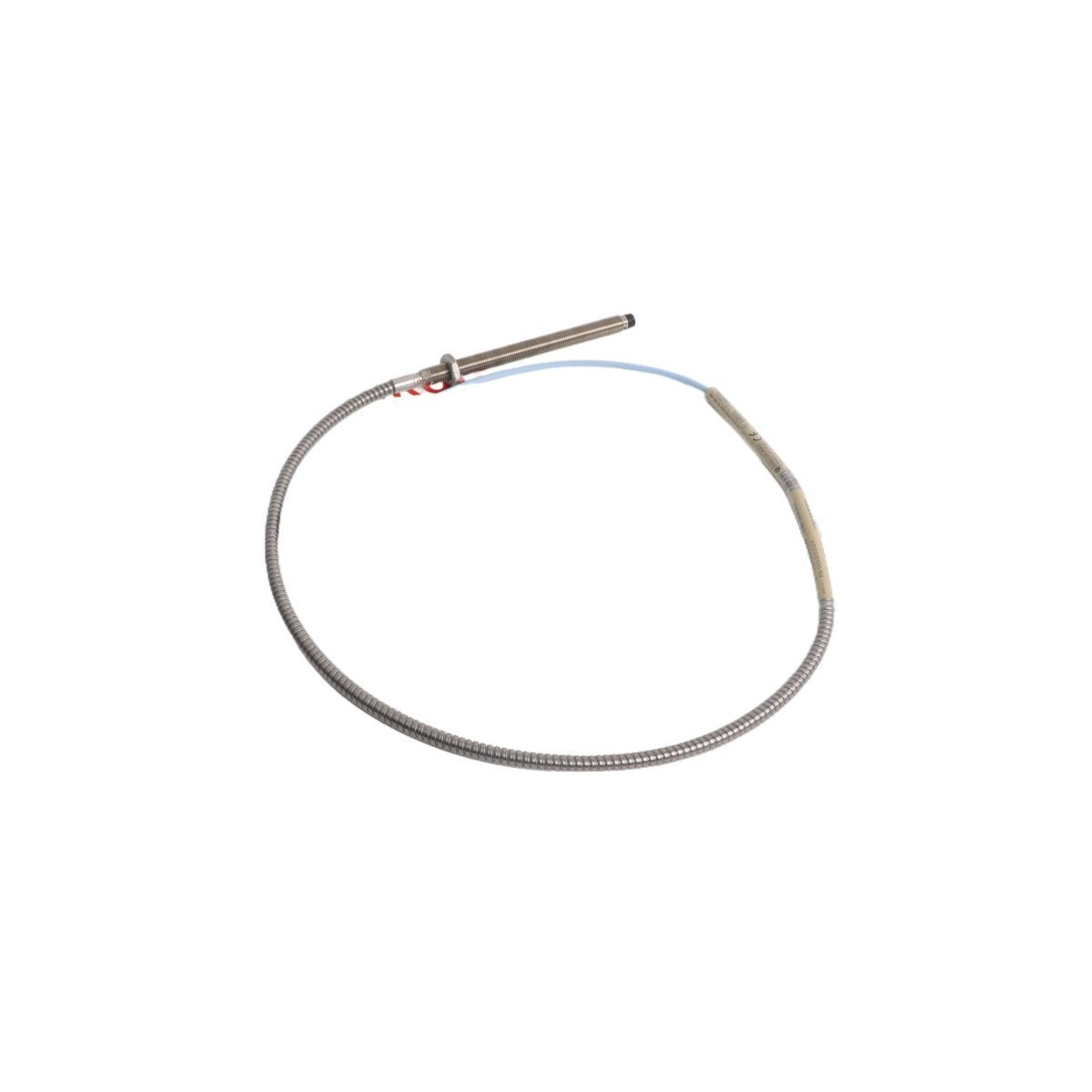

يوفر مسبار التقارب القياسي Bently Nevada 330104-00-13-05-02-05 بحجم 8 مم قياسات عن بعد حيوية لصحة الآلات في البيئات الصناعية الشاقة. يستطيع مستشعر التيار الدوامي المتخصص هذا مراقبة اهتزاز العمود الديناميكي، والموضع المحوري، وسرعة الدوران في أصول الآلات عالية السرعة. يدمج مشغلو المصانع هذا المسبار مباشرةً مع وحدات المراقبة Bently Nevada 3500 وأنظمة التحكم الموزعة (DCS) لتسهيل تسلسلات إيقاف التشغيل الطارئة الآلية. مزودًا بدرع واقي من الفولاذ المقاوم للصدأ، يوفر المسبار ثباتًا استثنائيًا للإشارة وقياسًا عالي الدقة، مما يقلل من مخاطر الأعطال الكارثية للآلات في محطات توليد الطاقة، ومعالجة النفط والغاز، ومرافق تكرير البتروكيماويات.

توضيح اختيار رقم الجزء

تحدد كل كتلة أبجدية رقمية في تكوين النموذج خصائص ميكانيكية دقيقة وتصنيفات الامتثال العالمية للمناطق الخطرة.

00 - مواصفات الطول غير الملولب

يشير إلى تكوين جسم ملولب بالكامل بطول غير ملولب يبلغ 0 مم، مما يسمح بالتحكم الكامل في الدوران ومرونة العمق داخل جدران الغلاف السميكة.

13 - اختيار طول الغلاف الكلي

يحدد طول غلاف إجمالي يبلغ 130 مم، مما يمد طرف المسبار بعمق داخل كتل المحامل القياسية للوصول إلى أعمدة الهدف الداخلية.

05 - طول الكابل الفعلي

يحدد كابلًا قياسيًا مدمجًا بطول 0.5 متر (1.6 قدم)، مما يبقي نقاط الاتصال قريبة من حدود الآلة لتقليل التقاط الضوضاء.

02 - حزمة الموصل والتدريع

يشير إلى كابل محوري قياسي محمي بدرع من الفولاذ المقاوم للصدأ، وينتهي بموصل ClickLoc محوري مصغر لنشر سريع وخالٍ من الالتواء.

05 - موافقات المناطق الخطرة

يمنح الامتثال لوكالات متعددة بما في ذلك شهادات CSA وATEX وIECEx، مما يوافق على استخدام المستشعر في مناطق الغاز والغبار المتفجرة المعترف بها عالميًا.

مقاييس أداء المكونات

تعليمات المحاذاة الدقيقة

يجب على الفنيين الميكانيكيين ضبط فجوة المستشعر بدقة باستخدام مقياس جهد رقمي متصل بمخرج محول التقارب. استهدف جهد فجوة ثابت يبلغ حوالي -10.0 VDC أثناء المحاذاة الباردة، مما يضع طرف المسبار في مركز نافذة المعايرة الخطية تمامًا. تأكد من أن الدرع المرن المصنوع من الفولاذ المقاوم للصدأ يحافظ على نصف قطر انحناء مادي أكبر من 25.4 مم (1.0 بوصة) لمنع التلف الهيكلي للقلب المحوري الداخلي. وجه السلك المصفح بعيدًا عن كابلات المحركات عالية الجهد، وتأكد من أن الدرع يتصل مباشرة بعروة التأريض في صندوق التوصيل المحلي لإزالة التداخل الكهرومغناطيسي المحيط.

ميزات تكامل الأنظمة الفرعية

يتعامل الدرع الثقيل من الفولاذ المقاوم للصدأ مع البيئات الميكانيكية القاسية، ويحمي السلك المحوري السفلي من الحطام المتطاير، وتأثيرات الصيانة، والجزيئات الكاشطة. تضمن هذه المتانة الفيزيائية استمرارية التشغيل للأنظمة الطبوغرافية الحرجة لأجهزة مراقبة التوربينات (TSI). يغذي المستشعر الإشارات التناظرية الخام إلى وحدات التقارب المحلية، محولاً الإزاحات الفيزيائية إلى مصفوفات بيانات عالية الدقة تتدفق مباشرة إلى معماريات Honeywell Experion PKS أو وحدات التحكم Siemens S7 دون تدهور البيانات.

قائمة فحص تعبئة المشتريات

تحتوي كل حزمة شحن نهائية على المكونات التي تم التحقق منها من المصنع والمطلوبة للتثبيت في الموقع:

(1) جسم مسبار التقارب Bently Nevada 3300 XL 8 مم بخيوط M10

(2) كابل محوري قياسي مدرع بطول 0.5 متر، مُثبت مسبقًا

(3) طرف توصيل ذكر محوري ClickLoc مصغر، مُثبت من المصنع

(4) كتيب الامتثال متعدد الوكالات الذي يشير إلى شهادات CSA وATEX وIECEx

بروتوكول اللوجستيات

تقوم قنوات اللوجستيات الآمنة بإرسال جميع الطلبات في غضون 2-7 أيام عند الانتهاء من الدفع. يعتمد التوزيع العالمي حصريًا على شبكات الشحن السريع الموثوقة بما في ذلك DHL وFEDEX وUPS لتبسيط التخليص الجمركي والتتبع. يغلف مستودع الشحن كل مسبار داخل عبوات صناعية مخصصة مضادة للكهرباء الساكنة، باستخدام حشوات تعزيز هيكلية متينة للحفاظ على المعايرة الميكانيكية وحماية الغلاف الملولب طوال النقل عبر البحار.

دعم التشخيص التشغيلي

س1: ما هي الفائدة الميكانيكية التي يوفرها خيار الطول غير الملولب 00 أثناء التحديث؟

ج1: يشير الخيار 00 إلى جسم ملولب بالكامل. يتيح لك ذلك ضبط عمق اختراق المسبار عبر الطول الكامل لقوس التثبيت أو المنفذ، مما يجعله قابلاً للتكيف بشكل كبير مع الأغلفة الميكانيكية المخصصة حيث يتقلب عمق الغلاف الدقيق.

س2: هل يحمي الدرع المرن كابل المسبار من الغمر في زيوت التشحيم الاصطناعية القوية؟

ج2: لا، يوفر الدرع حماية ميكانيكية ضد السحق ومقاومة للصدمات. إذا كان تطبيقك يتضمن غمرًا مستمرًا في السوائل أو تسرب الزيت داخل غلاف مضغوط، فيجب عليك اختيار خيار كابل FluidLoc بدلاً من الكابل المدرع القياسي.

س3: كيف تؤثر تصنيفات ATEX وIECEx على بنيتي التحتية للأسلاك في صندوق التوصيل؟

ج3: يصنف خيار الموافقة 05 المسبار على أنه آمن جوهريًا للمناطق المتفجرة. يجب عليك توجيه كابل هذا المسبار عبر حاجز غلفاني آمن جوهريًا معتمد أو حاجز زينر يقع في رف التحكم قبل توصيل الإشارات بشاشة Bently Nevada 3500 الخاصة بك.
