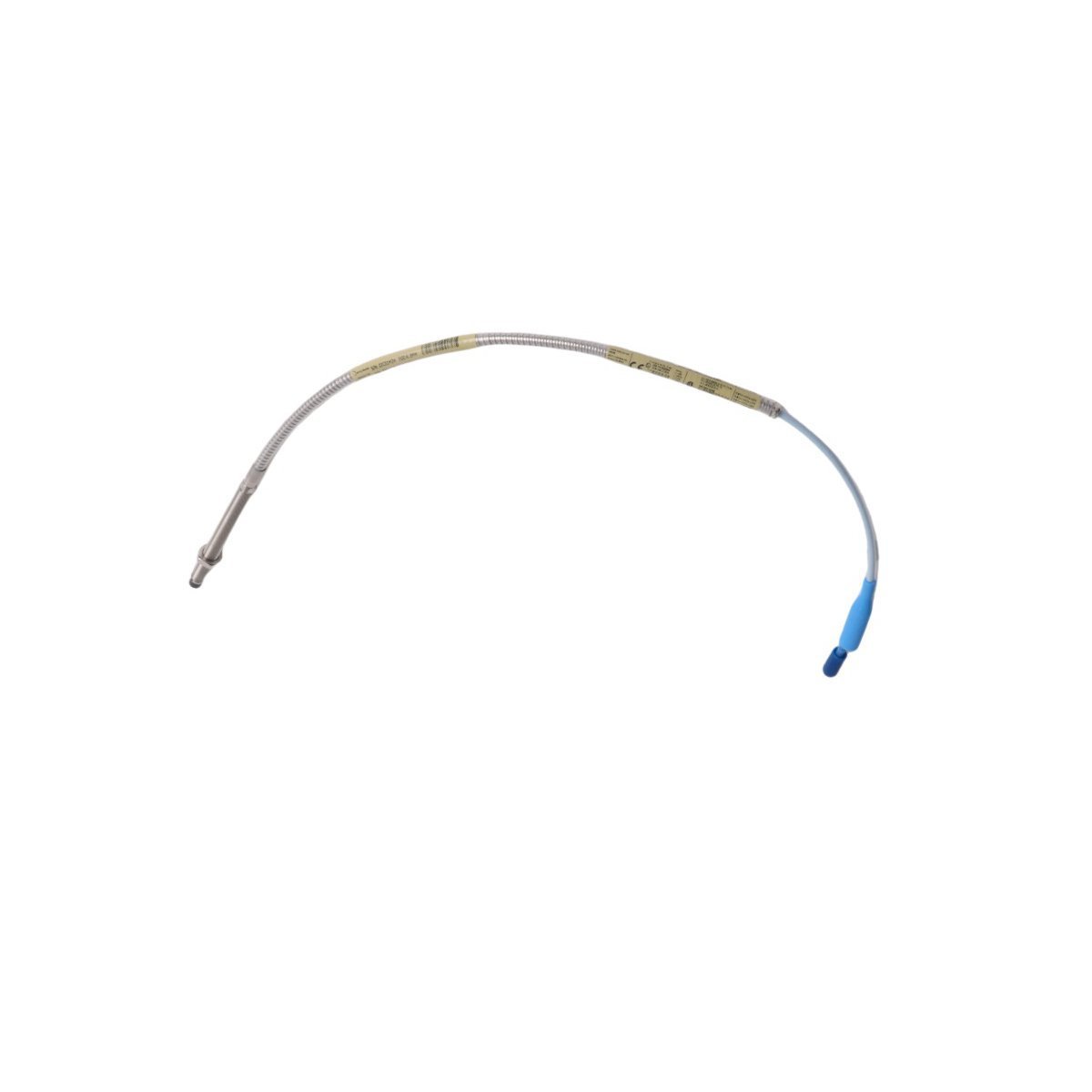

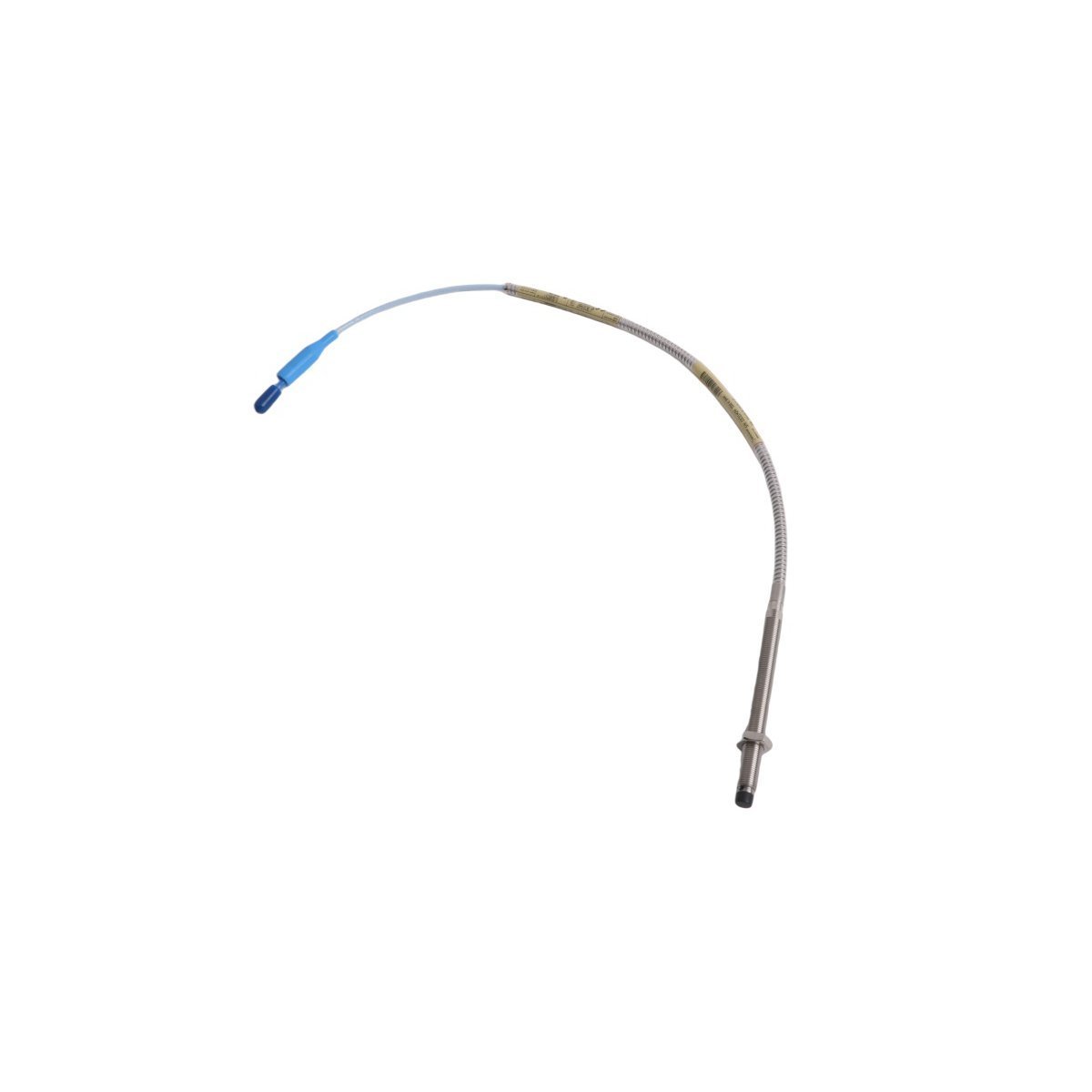

يعمل Bently Nevada 330104-00-10-05-01-05 كمجس التقارب الأساسي 330104 المستخدم لإجراء قياسات إزاحة العمود والاهتزاز الديناميكي بدون تلامس عبر منصات نظام حماية الماكينات Bently Nevada 3500. يستهدف المجس المسافات الثابتة والديناميكية بين طرف المستشعر وسطح العمود المتحرك المُرصَد، ويولد حلقة إشارة تناظرية مستمرة تراقب تفاوتات الماكينة الحرجة.

تحليل اللاحقة ومصفوفة النموذج

• 330104: مسبار تقارب 3300 XL 8 مم، علبة ملولبة M10 x 1، كابل محوري قياسي.

• 00: خيار الطول غير الملولب (0.0 مم).

• 10: خيار الطول الإجمالي للعلبة (10 مم).

• 05: خيار الطول الكلي (0.5 متر، حوالي 1.6 قدم).

• 01: خيار نوع الموصل والكابل (موصل ClickLoc محوري مصغر، كابل قياسي).

• 05: خيار موافقة الوكالة (شهادات متعددة الجنسيات للمناطق الخطرة بما في ذلك موافقات السلامة الجوهرية ATEX/IECEx).

مواصفات الأجهزة

معايرة مسبار التيار الدوامي والتحقق من جهد الفجوة

يولد 330104-00-10-05-01-05 مجال تردد لاسلكي عالي التردد (RF) ينبعث من طرفه 8.0 مم للتفاعل مباشرة مع المادة المستهدفة الدوارة. لتحديد حالة تتبع موثوقة مقابل ديناميكيات الدوار المتقلبة، تتطلب المعايرة الميدانية التحقق المطلق من جهد الفجوة. يؤدي ضبط عمق التثبيت الفيزيائي حتى يقرأ إخراج مستشعر Proximitor بالضبط -10 فولت تيار مستمر إلى استهداف نقطة المركز الدقيقة لغلاف التتبع الخطي 2.0 مم. يحافظ هذا المحاذاة الميكانيكية إلى الكهربائية المستمرة على دقة معايرة مسبار التيار الدوامي للمصنع. علاوة على ذلك، يجب فرض فواصل فصل مكانية مناسبة أثناء تكوين قوس متعدد المسابير لضمان قمع التداخل والقضاء على التداخل الاستقرائي بين قنوات القياس المتجاورة.

الأسئلة المتداولة

س: هل يدعم مسبار التقارب 3300 XL هذا التبديل السريع المستمر عبر الإنترنت عند وصلة ClickLoc؟

ج: نعم، تقبل الحلقة استبدال الأجهزة. ومع ذلك، يؤدي فصل الموصل المحوري إلى كسر الموجة الحاملة للترددات العالية، مما يتسبب في تسجيل بطاقة المراقبة المتطابقة علامة خطأ في محول الطاقة (NOT OK) فورًا. يجب وضع قناة التتبع في وضع تجاوز البرنامج اليدوي قبل فك واجهة الموصل.

س: هل يمكن استخدام مسبار 330104 هذا مع مستشعرات Proximitor الأقدم من سلسلة 7200 بحجم 8 مم؟

ج: لا. لا تتطابق خصائص الملف الداخلي وتحسين الطول الكهربائي لسلسلة 3300 XL مع معلمات التعديل لسلسلة 7200 القديمة. يؤدي خلط هذه المنصات إلى إلغاء معايرة مقياس مسبار التيار الدوامي وينتج عنه بيانات إزاحة خاطئة.

س: كيف يؤثر التشغيل بملف تعريف هدف غير فولاذي من نوع 4140 على جهد الخرج التناظري؟

ج: تؤدي اختلافات علم المعادن إلى تعديل النفاذية المغناطيسية للهدف. تعمل الأهداف غير من نوع 4140 على تشويه مصفوفة معايرة التتبع الخطي، مما يحول عامل المقياس بعيدًا عن المعيار 7.87 فولت/مم. إذا تم استخدام أنواع أخرى من الفولاذ، يجب أن يخضع النظام لإعادة معايرة مخبرية أو تصحيح إزاحة البرنامج.

إرشادات التثبيت الميداني

• قيود عزم الدوران الميكانيكي: لا تتجاوز الحد الأقصى المسموح به لعزم الدوران للتثبيت وهو 13.5 نيوتن متر (120 بوصة-رطل) عند تثبيت الجسم الملولب M10 x 1 في موضعه. يؤدي الإفراط في عزم الدوران إلى خطر الفصل الهيكلي للطرف 8 مم عن العلبة الفولاذية.

• حدود تجويف الخلوص الجانبي: لضمان القمع الكامل للتداخل والقضاء على التداخل الطفيلي من الرؤية الجانبية من الأغلفة الهيكلية المجاورة، حافظ على قطر خلوص تجويف أدنى يبلغ 31.8 مم (1.25 بوصة) حول الطرف 8.0 مم.

• تسلسل قفل الموصل: تأكد من أن أطراف التزاوج المحورية ClickLoc جافة تمامًا وخالية من التلوث قبل التوصيل. اضغط على نصفي الموصل بقوة حتى يؤكد نقرة مميزة التوصيل الكامل. لا تتعامل مع التجميع باستخدام الكماشة أو الأسنان المعدنية.

• توجيه استمرارية الدرع: قم بتشغيل خطوط تمديد الكابل المحوري داخل قنوات معدنية مخصصة مؤرضة لحجب الضوضاء الكهرومغناطيسية. تأكد من بقاء الدرع الخارجي معزولًا عن غلاف الماكينة، مع تأريض نقطة واحدة فقط عند شريط أرضي طرف Proximitor.

بيان التوريد

تحتوي العبوة القياسية على المكونات التالية:

1. (1) مجموعة مسبار تقارب Bently Nevada 330104-00-10-05-01-05.

2. (2) صواميل قفل سداسية مترية ميكانيكية لمحاذاة التثبيت بسن M10 x 1.

3. (1) مجموعة من أغطية عزل الموصل الشفافة.

4. (1) شهادة معايير التحقق من معايرة المصنع.

تحديد ملامح المواد المرسلة

• الجدول الزمني للعبور: يتم الإرسال في غضون 2-7 أيام عند الانتهاء من الدفع من خلال قنوات المقاصة التجارية القياسية.

• التوزيع اللوجستي: يتم الإرسال عالميًا عبر الشحن الجوي ذي الأولوية العالية باستخدام DHL أو FEDEX أو UPS.

• الاحتواء الواقي: يتم تغليفها داخل عبوات صناعية متخصصة مضادة للكهرباء الساكنة مبطنة بعبوات محكمة الإغلاق حاجز للرطوبة للحفاظ على خصائص الملف الكهرومغناطيسي الداخلي أثناء النقل العالمي.
