نظرة عامة على المنتج

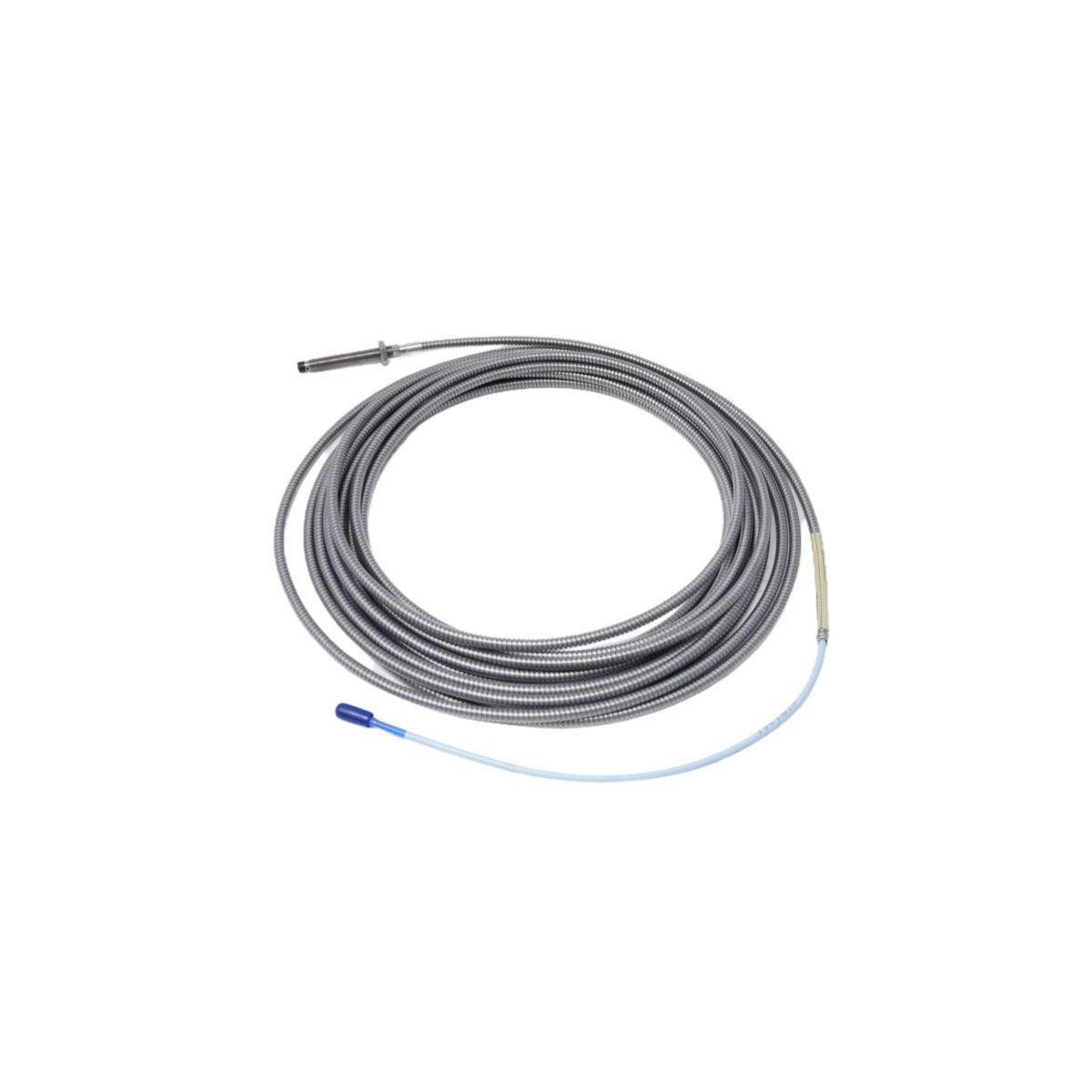

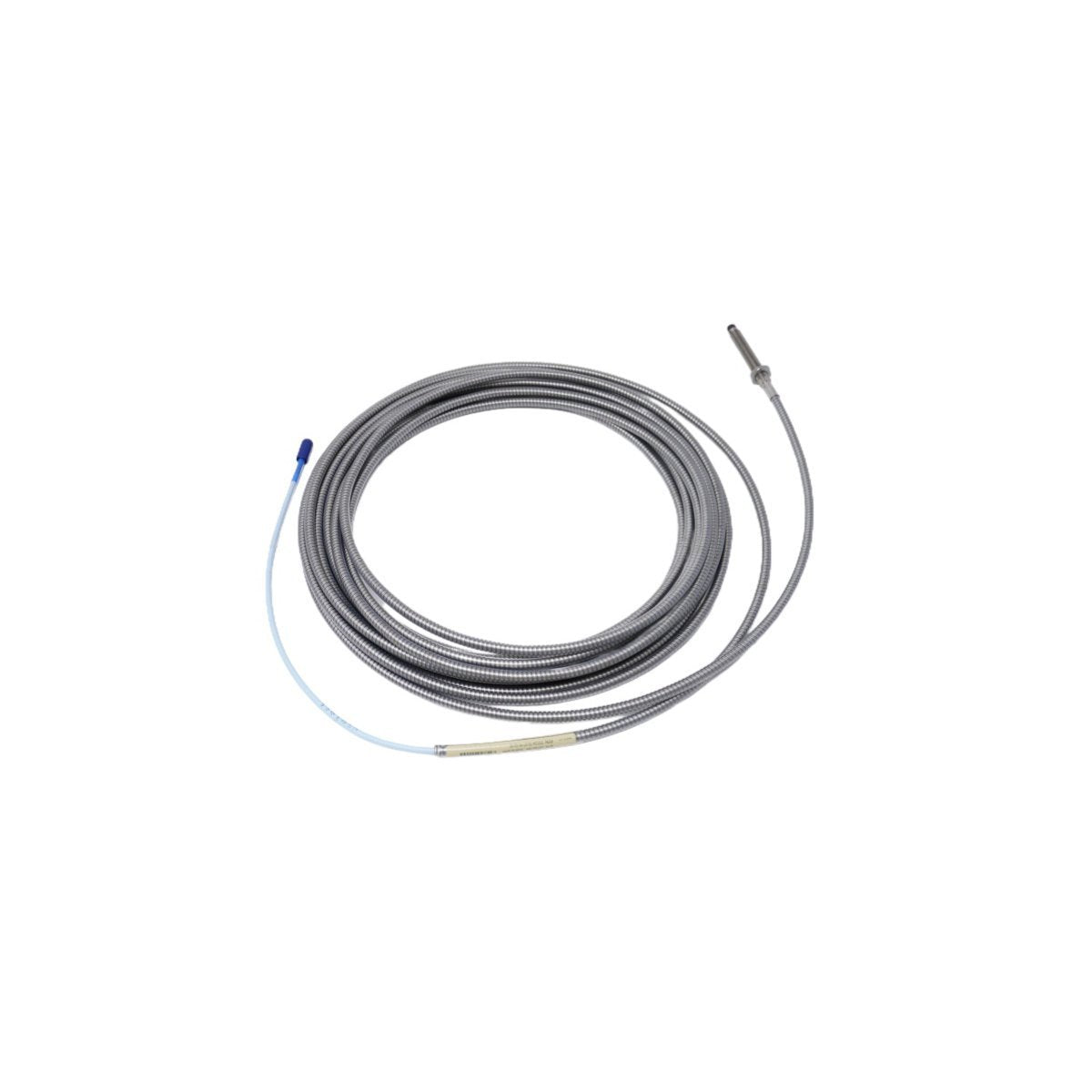

مسبار التقارب 3300 XL 8 مم Bently Nevada 330104-00-07-90-02-05 يضع المعيار الصناعي لتشخيص إزاحة اهتزاز محامل الغشاء السائل الحيوية. يتتبع مستشعر التيار الدوامي عالي الدقة هذا حركات عمود الدوران المجهرية في الأصول الدوارة عالية السرعة، ويحول الحركة الميكانيكية إلى إشارات جهد دقيقة. إنه يدفع تدفق البيانات في الوقت الفعلي إلى أرفف المراقبة Bently Nevada 3500 ووحدات DCS المحلية، مما يسهل التحقق المستمر من سمك طبقة الزيت وتتبع السلامة الهيكلية. يعمل هذا المسبار بشكل طبيعي ضمن حلقات إيقاف التشغيل في حالات الطوارئ (ESD) وأنظمة مراقبة التوربينات، ويوفر ملاحظات فورية للأجهزة لمنع التلامس الكارثي بين عمود الدوران والعضو الساكن، مما يحمي الأصول الرأسمالية التي تبلغ قيمتها ملايين الدولارات من الانهيار الميكانيكي غير المتوقع.

تسمية النموذج وتفصيل اللاحقة

يحدد التكوين الأبجدي الرقمي متعدد الأجزاء لمسبار 3300 XL هذا هندسته الإنشائية الدقيقة ومعلمات التركيب الميداني.

خيار الطول غير المسنن (-00)

يحدد هذا الخيار 0.0 بوصة من طول الجسم غير المسنن. يتميز الغلاف بالكامل بأسنان مستمرة، مما يسمح بأقصى عمق تعديل عند تثبيت المسبار في أقواس أو أكمام تثبيت خارجية.

خيار طول الغلاف الكلي (-07)

تشير هذه اللاحقة إلى طول غلاف إجمالي يبلغ 0.7 بوصة. يسمح المظهر المادي المدمج بالتركيب المباشر في أغلفة المحامل الداخلية الضيقة حيث تحد قيود الخلوص من إزاحة المستشعر.

خيار الطول الإجمالي (-90)

يحدد هذا الاختيار طول نظام إجمالي يبلغ 9.0 متر (حوالي 29.5 قدم) مع كابل مدمج. تتصل المجموعة مباشرة بمستشعر Proximitor بطول 9.0 متر دون الحاجة إلى كابل تمديد متوسط الحلقة، مما يلغي نقطة شائعة لتدهور الإشارة.

خيار الموصل والكابل (-02)

يحدد هذا الرمز موصل ClickLoc محوري مصغر مقترنًا ببنية كابل قياسية. تضمن آلية التوصيل هذه توصيلًا كهربائيًا آمنًا ومقاومة للاهتزازات الصناعية.

خيار موافقة الوكالة (-05)

يحدد هذا التعيين شهادات متعددة للمناطق الخطرة، بما في ذلك معايير الأمان الذاتي ATEX و IECEx و CSA. يعمل المسبار بأمان في مناطق الانفجار 0 و 1 والقسم 1 من الغازات المتفجرة عند نشره مع حواجز غلفانية معتمدة.

المقاييس الميكانيكية والبيئية والمادية

بروتوكول المعايرة الميدانية والتركيب الميكانيكي

يتطلب تأمين الاستقرار الهيكلي والدقة الكهربائية محاذاة دقيقة أثناء وضع المسبار.

إعداد جهد الفجوة

ثبت المسبار باستخدام نظام قوس دقيق. اضبط العمق الميكانيكي حتى يسجل جهد الفجوة DC بالضبط -10.00 VDC عند أطراف خرج مستشعر Proximitor. يضع هذا طرف المسبار بدقة في منتصف نافذة الإزاحة الخطية التي تبلغ 2.0 مم، مما يضمن تتبعًا دقيقًا لحركة عمود الدوران الداخلية والخارجية.

حماية الكابل وتأريضه

حافظ على نصف قطر انحناء كابل بحد أدنى 25.4 مم (1.0 بوصة) على طول مسار التوجيه بالكامل. قم بتمرير الكابل المتكامل عبر مجرى مرن معزول ومقاوم للسوائل. قم بتأريض الدرع المحوري الخارجي حصريًا عند طرف لوحة مراقبة Proximitor، مع الحفاظ على عزل طرف المسبار عن غلاف الماكينة للتخلص من تداخل الحلقة الأرضية.

مرونة التشغيل الشديد والبنية التحتية للتكامل

يتحمل هذا المسبار بيئات العمل القاسية مع الحفاظ على دقة قياس دون الميكرون.

التحمل الكيميائي والحراري

تتحمل مادة طرف كبريتيد البوليفينيلين الغمر المستمر في زيوت التوربينات الاصطناعية، وبيئات الأمونيا، وتسرب البخار عالي الضغط. تحافظ على الهندسة الهيكلية تحت أحمال حرارية متغيرة، مما يضمن عدم تحول ثوابت المعايرة عبر نطاقات تشغيل واسعة.

تكامل DCS على مستوى المصنع

يقترن المسبار مع Proximitor 3300 XL لتدفق إشارات AC/DC الخام عبر مسافات طويلة. يتكامل مباشرة مع شبكات التحكم الحديثة مثل Honeywell Experion PKS عبر وحدات تخزين مراقبة 3500، مما يوفر للمصانع رؤية متكاملة لصحة الماكينات والتعشيق الآمن التلقائي.

حزمة تلبية المعدات

تحتوي كل علبة مصنع على مكونات التركيب المعتمدة للتركيب الميداني الفوري.

(1) مسبار تقارب أصلي من Bently Nevada 330104-00-07-90-02-05

(2) صمولة تثبيت لضبط الوضع الميكانيكي

(3) شهادة معايرة وتوافق من المصنع

(4) غلاف حماية موصل طرفي شفاف

معايير الشحن والخدمات اللوجستية العالمية

نقوم بمعالجة وإرسال الطلبات المكتملة في غضون 2-7 أيام بعد تسوية الدفع. تتم الشحنات عبر شركات الشحن السريع الممتازة بما في ذلك DHL أو FedEx أو UPS لتلبية الجداول الزمنية للصيانة العاجلة. لحماية اللفات المحورية الدقيقة الداخلية وطرف المستشعر المعاير من التلف الكهروستاتيكي أو الميكانيكي أثناء النقل، نقوم بتعبئة كل عنصر داخل كيس صناعي محمي من الكهرباء الساكنة داخل صندوق شحن مبطن بالفوم.

تشخيصات هندسة التطبيقات

س1: ماذا يعني خيار الطول -90 لمطابقة الاستبدال الميداني؟

ج1: يشير الخيار -90 إلى طول إجمالي يبلغ 9.0 متر من طرف المسبار إلى نهاية الموصل المدمج. عند استبدال هذه الوحدة، يجب توصيلها مباشرة بإصدار 9.0 متر من مستشعر Proximitor. لا تستخدم كابل تمديد مع هذا الطراز، حيث أن إضافة واحد سيتجاوز الطول الكهربائي المعاير ويسبب أخطاء قياس خطيرة.

س2: كيف أتحقق مما إذا كان طرف المسبار قد تعرض لتلف داخلي؟

ج2: افصل المسبار عن حلقة Proximitor. استخدم جهاز قياس متعدد رقمي لقراءة المقاومة عبر دبوس الموصل المركزي والجسم الخارجي للموصل المحوري المصغر. يجب أن تظهر دائرة مفتوحة (ما لا نهاية). تشير قراءة مقاومة أقل من عدة ميغا أوم إلى دخول الزيت أو الماء إلى ما بعد موانع التسرب الطرفية، مما يتطلب استبدالًا.

س3: هل يمكن لهذا المسبار قياس اهتزاز عمود الدوران إذا كان السطح المستهدف به خدوش؟

ج3: الخدوش، والانحراف الميكانيكي، والانحراف الكهربائي يغيرون مجال التيار الدوامي ويظهرون على الشاشات كإشارات اهتزاز خاطئة. للحصول على قراءات دقيقة، يجب أن يكون سطح الهدف للعمود مصقولًا بخشونة سطحية تبلغ 0.8 ميكرومتر Ra أو أفضل، ويجب إزالة مغناطيسيته لتقليل الانحراف الكهربائي قبل التشغيل.
