نظرة عامة على المنتج

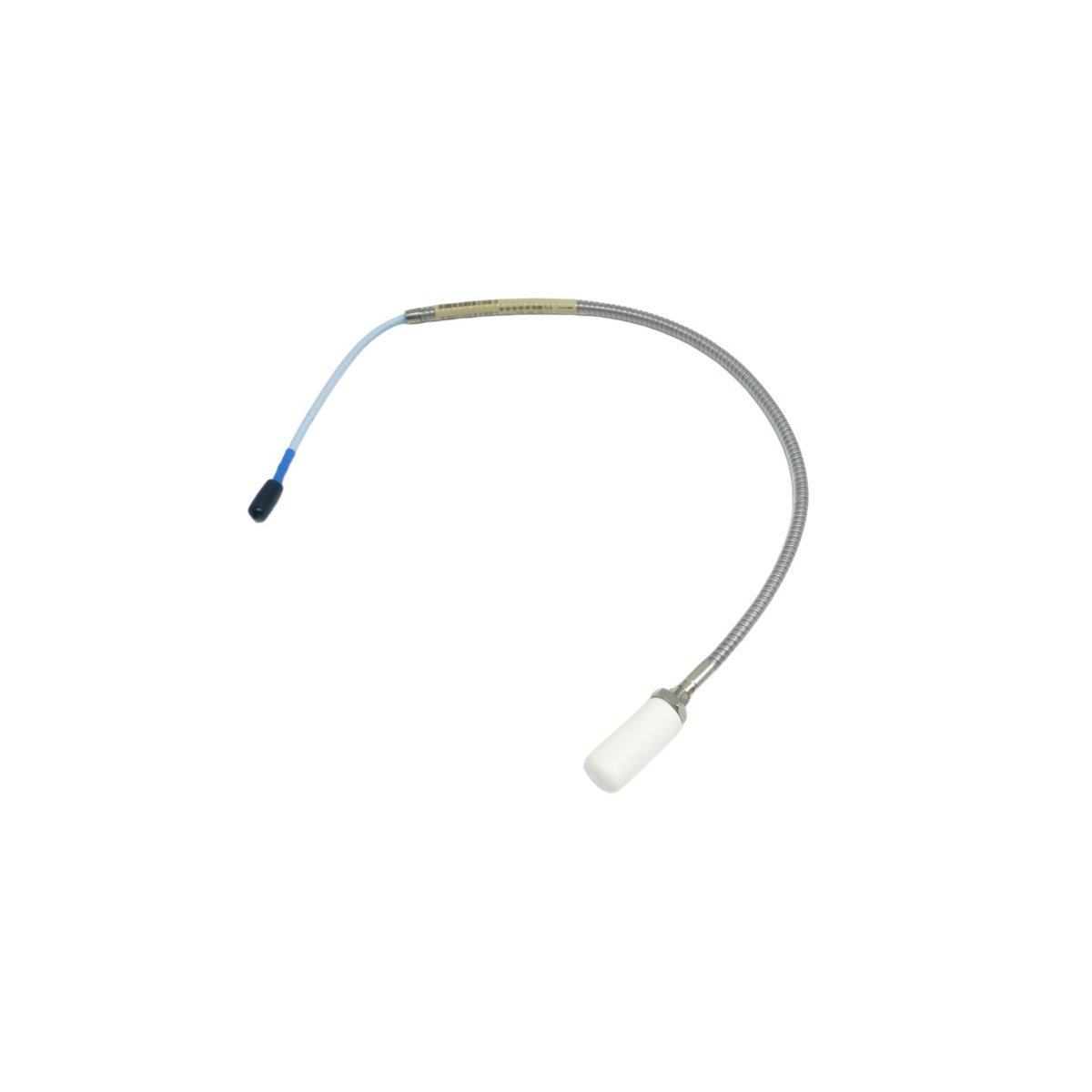

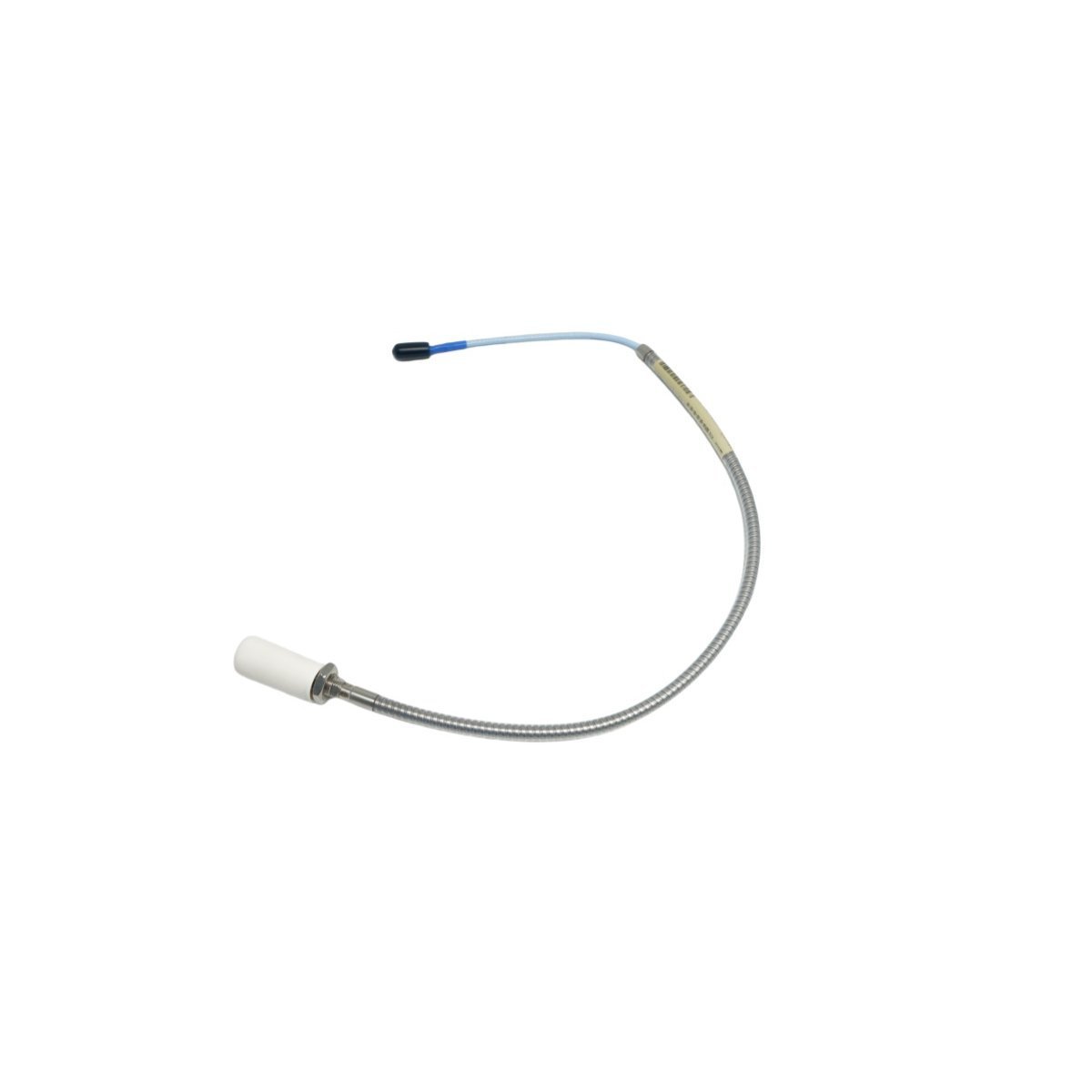

مجس التقارب الدوامي Bently Nevada 330104-00-03-10-01-00 يعمل كمستشعر إزاحة غير متصل رائد مصمم لتركيبات التثبيت العكسي على الأصول الدوارة عالية الأداء. يتفوق هذا المستشعر ذو الـ 8 مم في التقاط اهتزاز العمود عالي التردد، وتحديد موضع الدفع المحوري، وقياسات مرجع الطور على الآلات الحيوية، بما في ذلك التوربينات الغازية، وعلب التروس عالية السرعة، والضواغط الكبيرة للعمليات. يوفر إخراجًا تمثيليًا دقيقًا بشكل استثنائي مباشرة إلى لوحات حماية Bently Nevada 3500 وهياكل أنظمة التحكم الموزعة (DCS) على مستوى المصنع، مما يضمن مراقبة مستمرة لحالة الآلات. تقوم المنشآت الصناعية الثقيلة بنشر هذا المستشعر القوي داخل أنظمة إيقاف التشغيل في حالات الطوارئ (ESD) وحلقات أجهزة الإشراف على التوربينات (TSI) للقضاء على الأعطال غير المتوقعة للآلات، وتحسين جدولة الصيانة، والحفاظ على السلامة الهيكلية المطلقة عبر مصانع التصنيع المستمرة.

تفكيك رمز خيار الأجهزة

330104 نموذج الجهاز الأساسي

يشير هذا إلى مسبار تقارب 3300 XL بحجم 8 مم مصمم خصيصًا لتطبيقات التثبيت العكسي، ويتميز بجسم ملولب مقاس 3/8-24 UNF يتكامل بسلاسة مع أغطية الحوامل القياسية أو أغطية المجسات الخارجية.

معرف الطول غير الملولب (-00)

يشير اللاحقة 00 إلى طول غير ملولب صفري على غلاف المسبار. يستخدم الجسم المعدني بالكامل تسنينًا مستمرًا، مما يمنح مهندسي الميدان أقصى قدر من قابلية الضبط داخل أقواس التثبيت العميقة أو المخصصة.

لاحقة طول العلبة الكلي (-03)

يحدد هذا الخيار طول علبة إجمالي قصير يبلغ 0.3 بوصة. يعمل هذا الملف الشخصي فائق الصغر على تحسين التجميع لتجاويف الآلات الداخلية الضيقة وأغطية التثبيت العكسي المتخصصة حيث لا يمكن أن تتناسب أجسام المجسات الأطول.

طول كابل النظام الكلي (-10)

يحدد الرمز 10 طول كابل مرن مدمج يبلغ 1.0 متر (حوالي 3.3 قدم). يتصل هذا التكوين القياسي بشكل مثالي بكابل تمديد 3300 XL بطول 4.0 أمتار أو 8.0 أمتار لتشكيل نظام محول معاير كامل بطول 5.0 أمتار أو 9.0 أمتار.

متغير الموصل المصغر (-01)

يوفر هذا الخيار موصل ClickLoc محوري مصغر قياسي عند نقطة إنهاء الكابل. يوفر واجهة كهربائية قوية ومنخفضة الخسارة مصممة لتستقر بإحكام في طرف كابل التمديد المطابق.

الامتثال وموافقات الوكالات (-00)

تشير اللاحقة 00 إلى التكوين الأساسي غير المعتمد. يناسب هذا التكوين المنشآت التجارية القياسية التي لا تتطلب شهادات متخصصة لمقاومة الانفجار أو السلامة الجوهرية للبيئات الخطرة.

المواصفات الميكانيكية والأداء

إرشادات التثبيت الميداني

تحسين الفجوة الكهربائية

اضبط التباعد المادي بين طرف المسبار وسطح العمود المستهدف باستخدام مقياس متعدد رقمي متصل بحلقة مستشعر التقارب. ضع غطاء التثبيت العكسي حتى تشير قراءة جهد الخرج المستمر إلى -10.0 فولت تيار مستمر بالضبط، مما يشير إلى المركز الدقيق للنطاق التشغيلي الخطي البالغ 80 ميل.

إدارة انحناء التوجيه

حافظ على نصف قطر انحناء أدنى صارم يبلغ 25.4 مم (1.0 بوصة) للكابل المدمج بطول 1.0 متر على طول مسار التوجيه بالكامل. تجنب إنشاء ضغطات ضيقة أو سحب الكابل فوق حدود داخلية حادة للغلاف، حيث يؤدي التشوه المادي للكابل إلى تغيير سعة النظام وتدهور دقة القياس.

أمان القفل الميكانيكي

قم دائمًا بتأمين المسبار ذي التثبيت العكسي باستخدام صواميل مزدوجة أو مركب قفل خيطي مؤكد أثناء التثبيت. يمكن أن تتسبب الاهتزازات الدورانية الشديدة في فك الخيوط غير المؤمّنة، مما يؤدي إلى تغيير مسافة الفجوة المعايرة وتعطيل إشارات حماية الآلات الحرجة.

المرونة البيئية الصناعية

مناعة ضد الانغمار الكيميائي والسائل

يحمي مزيج طرف PPS عالي القوة وجسم من الفولاذ المقاوم للصدأ 303 المستشعر من رذاذ زيت الآلات التوربينية عالي الضغط، وأبخرة الأمونيا، ودخول الماء. تحافظ الدوائر الداخلية على استقرار كهربائي مطلق من -51 درجة مئوية إلى +177 درجة مئوية، مما يسمح للمستشعر بتقديم قراءات دقيقة للغاية من خلال تقلبات درجة الحرارة القصوى.

تكامل الأتمتة الأصلي

يتوافق الإخراج التناظري الخام بشكل لا تشوبه شائبة مع Honeywell Experion PKS و Emerson DeltaV و Siemens S7 عبر مكونات Proximitor الوسيطة. يتيح هذا التآزر بين الأجهزة نقلًا شبه فوري لديناميكيات الآلات، مما يسمح لشبكة الأتمتة بتنشيط أقفال الحماية وتنفيذ عمليات إيقاف تشغيل طارئة آمنة.

معلومات الطلب

(1) Bently Nevada 330104-00-03-10-01-00 مسبار 3300 XL بحجم 8 مم.

(2) كابل محوري مدمج منخفض الضوضاء بطول 1.0 متر.

(3) موصل طرفي ذكر ClickLoc محوري مصغر.

(4) ورقة بيانات معايرة المنتج مختومة من المصنع.

اللوجستيات العالمية والتعبئة الواقية

يتم شحن الطلبات بسرعة في غضون 2-7 أيام عند الانتهاء من الدفع، باستخدام أنظمة البريد السريع الرائدة مثل DHL و FEDEX و UPS لضمان النقل السريع والقابل للتتبع. يقوم أخصائيو اللوجستيات لدينا بتعبئة كل مسبار تقارب داخل عبوة صناعية قوية مصممة خصيصًا ومضادة للكهرباء الساكنة لتحييد صدمات الاهتزاز المادي والقضاء على مخاطر التفريغ الكهروستاتيكي أثناء النقل الدولي.

استكشاف أخطاء محول الطاقة في الميدان

س1: ما هي الميزة الميكانيكية الفريدة التي يوفرها جسم مسبار التثبيت العكسي مثل 330104؟

ج1: يسمح تكوين التثبيت العكسي بتركيب المسبار من خارج غلاف الماكينة عبر غلاف خاص. يتيح هذا التصميم لمهندسي الميدان استبدال أو فحص أو إعادة ضبط المسبار بينما تظل الآلة تعمل، مما يلغي الحاجة إلى تفكيك غلاف المحمل الرئيسي أو إيقاف الإنتاج.

س2: كيف يمكنني التحقق مما إذا كان الملف الداخلي للمسبار قد تعطل أو قصر؟

ج2: افصل المسبار عن كابل التمديد وقم بتوصيل مقياس متعدد رقمي عبر السن الداخلي والحلقة الخارجية لموصل ClickLoc. يُظهر المسبار 3300 XL بحجم 8 مم المزود بكابل بطول 1.0 متر قيمة مقاومة تيار مستمر مستمرة تتراوح بين 5.9 و 7.7 أوم. تشير قراءة تقترب من الصفر أوم إلى وجود دائرة قصر، بينما تؤكد قراءة لا نهائية وجود حلقة ملف مفتوحة.

س3: هل يمكنني توصيل مسبار 330104 هذا مباشرة بمستشعر التقارب 3300 XL بدون كابل تمديد؟

ج3: لا. يتطلب مستشعر التقارب 3300 XL طولًا كهربائيًا محددًا يبلغ 5.0 أمتار أو 9.0 أمتار للحفاظ على عامل مقياسه الدقيق البالغ 200 ملي فولت/ميل. يؤدي توصيل مسبار بطول 1.0 متر مباشرة إلى عدم تطابق كبير في المعاوقة، مما يؤدي إلى أخطاء معايرة خطيرة ويجعل الإخراج غير قابل للاستخدام لنظام حماية الآلات الخاص بك.
