نظرة عامة على المنتج

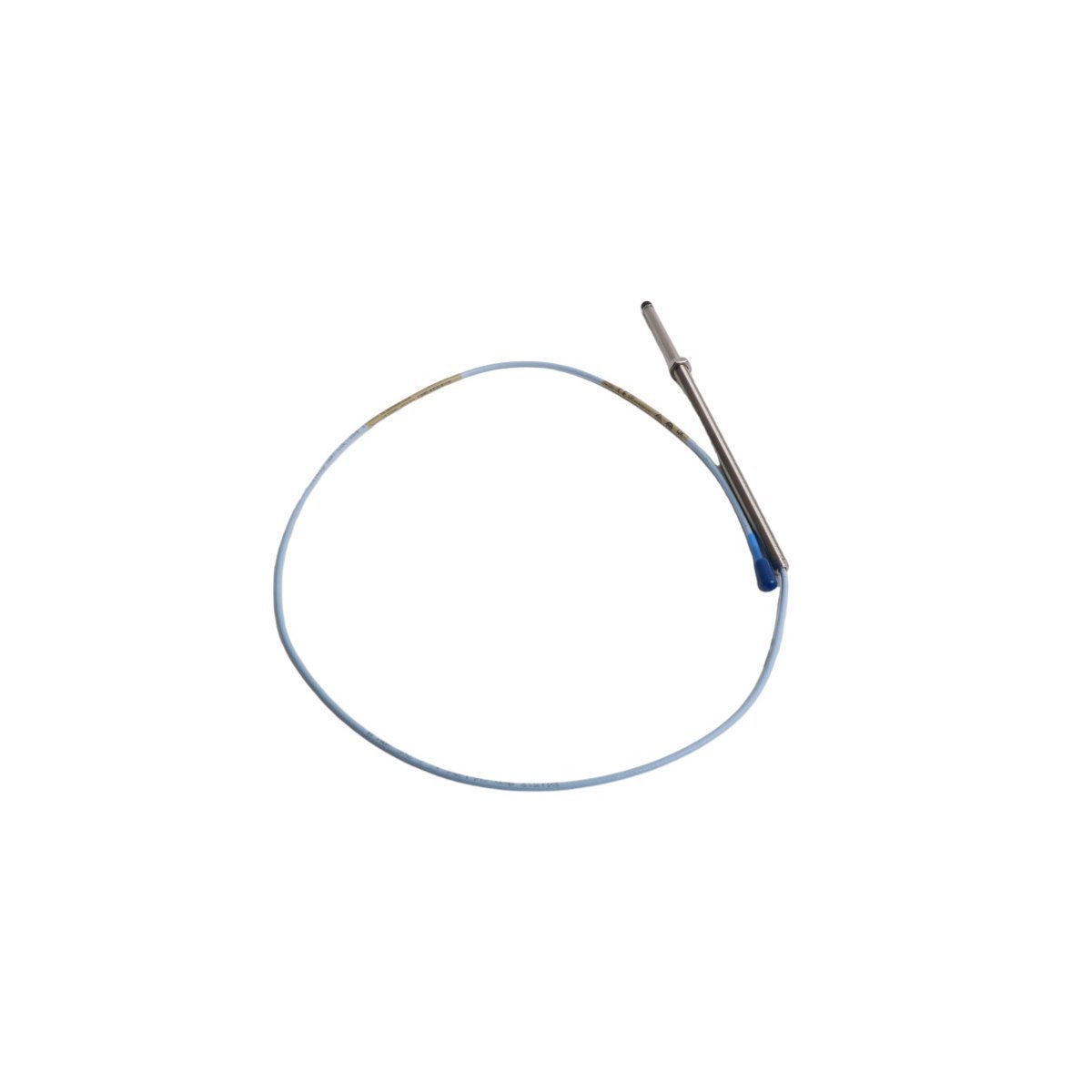

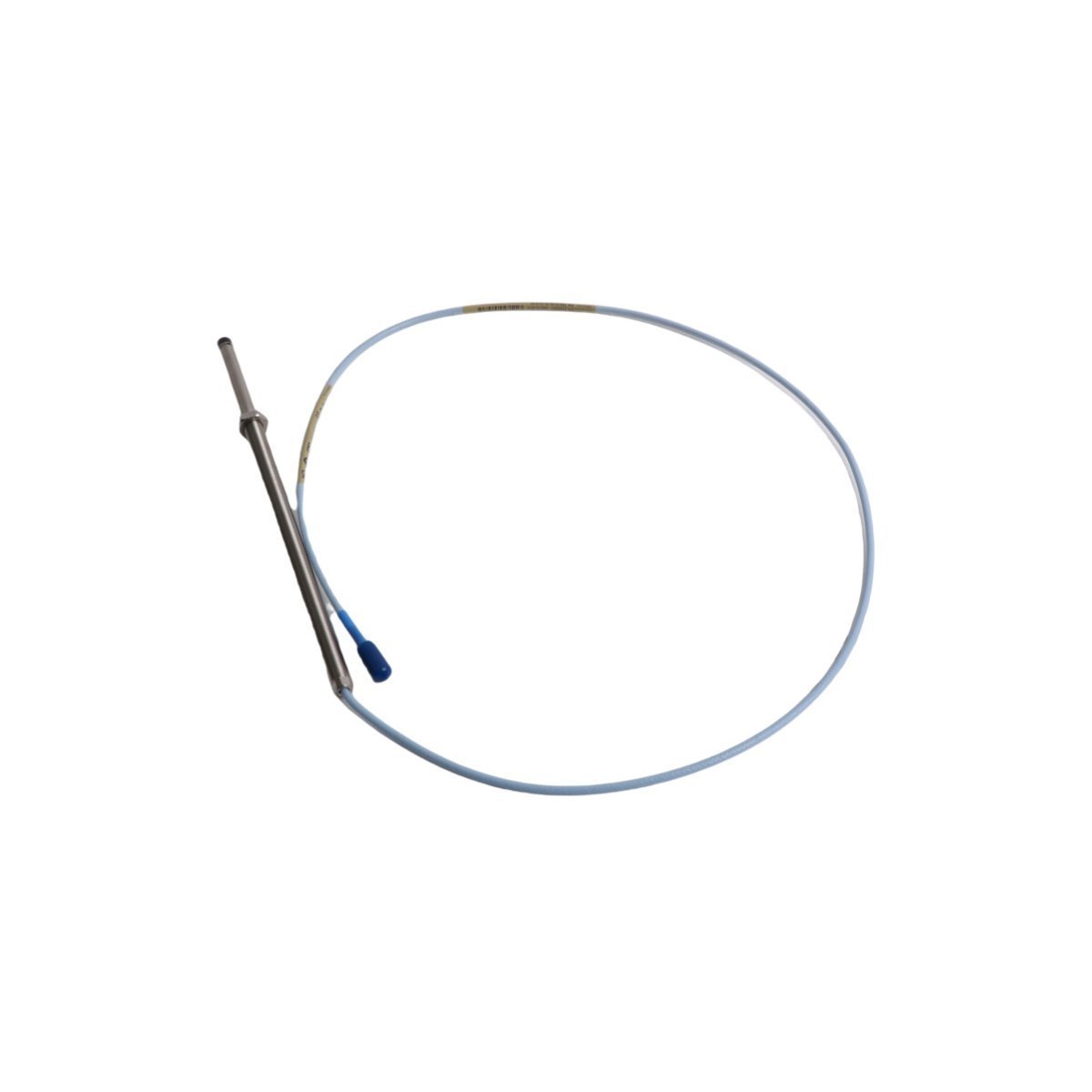

يوفر مسبار التقارب Bently Nevada 330103-06-25-10-02-00 قياسًا مستقرًا للغاية لاهتزاز العمود وإزاحته لتطبيقات الآلات الدوارة ذات المهام الحرجة. يدعم مسبار سلسلة 3300 XL هذا المراقبة المستمرة للحالة في التوربينات البخارية، وضواغط الغاز، والمضخات الطاردة المركزية، وموسعات التوربو، ومعدات العمليات عالية السرعة التي تعمل في بيئات صناعية صعبة.

يستخدم المسبار تقنية استشعار التيار الدوامي المتقدمة لاكتشاف حركة العمود المجهرية بخطية وتكرارية استثنائية. يعتمد المهندسون على هذا المستشعر لحماية الآلات من الاهتزاز المفرط، وعدم المحاذاة، وعدم استقرار الدوار، وفشل المحامل قبل حدوث ظروف إغلاق كارثية.

صممت Bently Nevada هيكل مسبار 3300 XL لمقاومة فائقة ضد تلوث الزيت، ودورات الحرارة، وتسرب الرطوبة، والإجهاد الميكانيكي. يبسط جسم المسبار المدمج عملية التركيب في أغلفة التوربينات وعلب الضاغط المحظورة مع الحفاظ على سلامة الإشارة الدقيقة على فترات تشغيل طويلة.

يتكامل المسبار مباشرة مع رفوف المراقبة من Bently Nevada، وأنظمة TSI، ومنصات DCS بما في ذلك Honeywell Experion PKS، مما يساعد فرق الصيانة على تحقيق رؤية الصيانة التنبؤية وموثوقية الآلات على المدى الطويل.

هيكل المسبار وتكوين اللاحقة

تفسير رقم الطراز

ميزات التكنولوجيا الأساسية

يستخدم نظام الاستشعار 3300 XL تقنية التيار الدوامي الدقيقة لمراقبة موضع العمود والاهتزاز الشعاعي باستجابة ديناميكية عالية. يحافظ المسبار على استقرار حساسية ممتاز أثناء تغيرات السرعة السريعة وظروف تحميل الآلات العابرة.

يدعم تصميمه المصغر للمسبار التركيب داخل علب المحامل المدمجة وتجميعات الآلات عالية الكثافة دون التضحية بدقة القياس.

المواصفات الميكانيكية والكهربائية

ممارسات التركيب الدقيقة

قم بتركيب المسبار عموديًا على سطح العمود للحفاظ على توزيع حقل التيار الدوامي الدقيق. يجب على المهندسين التحقق من توافق المواد المستهدفة قبل التشغيل لضمان استجابة معايرة صحيحة.

حافظ على جهد الفجوة الموصى به للمسبار بالقرب من -10 VDC أثناء معايرة بدء التشغيل. تجنب الانحناءات الحادة للكابلات وحافظ على الحد الأدنى من متطلبات نصف قطر الانحناء لحماية هندسة الموصل الداخلي واستمرارية التدريع.

مرر كابلات المسبار بشكل منفصل عن كابلات المحركات عالية الجهد وأسلاك خرج VFD لتقليل التداخل الكهرومغناطيسي. في المناطق الصناعية الخطرة، استخدم أنظمة أنابيب مجاورة مؤرضة بشكل صحيح وطرق توجيه الكابلات المقاومة للانفجار المعتمدة.

فوائد الموثوقية الصناعية

يعمل مسبار التقارب 330103 بشكل موثوق به في حاويات التوربينات ذات درجة الحرارة العالية، وبيئات المصافي المسببة للتآكل، ومحطات الضغط البحرية، ومرافق التصنيع ذات العملية المستمرة. يتحمل جسم المسبار المتين الاهتزازات الشديدة، والتعرض لرذاذ الزيت، ودورات التمدد الحراري دون تدهور الإشارة.

يتكامل المسبار بسلاسة مع أنظمة المراقبة Bently Nevada 3300 ومنصات أدوات الإشراف على التوربينات الحديثة. تستفيد المصانع التي تستخدم Experion PKS أو Ovation أو أنظمة التشغيل الآلي الصناعية الأخرى من تشخيصات الاهتزاز المستقرة في الوقت الفعلي واستراتيجيات حماية الآلات المحسنة.

يقلل استقراره العالي للإشارة من الإنذارات المزعجة ويعزز تحليل الصيانة التنبؤية عبر الأصول الدوارة الحرجة.

معلومات الطلب

(1) مسبار تقارب Bently Nevada 330103-06-25-10-02-00 جديد تمامًا

(2) عبوة صناعية مختومة من المصنع ومضادة للكهرباء الساكنة

(3) أغطية موصلات واقية وملصقات فحص

(4) كابلات تمديد مطابقة ومستشعرات Proximitor متوفرة عند الطلب

الشحن الصناعي ودعم التوريد

وقت التسليم: 3-5 أيام عند الانتهاء من الدفع.

الشحن العالمي متاح عبر قنوات DHL وFEDEX وUPS اللوجستية الصناعية ذات الأولوية. يتم شحن كل مسبار داخل عبوة معززة مضادة للكهرباء الساكنة مع مواد حماية مقاومة للرطوبة لضمان النقل الدولي الآمن.

يتوفر دعم المخزون في حالات الطوارئ لإيقاف المصافي، وإصلاح التوربينات، ومشاريع استبدال MRO العاجلة.

الأسئلة الشائعة حول تكامل النظام

س1: ماذا يشير اللاحقة "06" في طراز هذا المسبار؟

ج1: يشير الكود "06" إلى تكوين جسم المسبار المصغر غير الملولب المصمم لتركيبات الآلات المدمجة ومواقع التركيب المحدودة.

س2: كيف يمكن للفنيين تأكيد تعديل فجوة المسبار بشكل صحيح؟

ج2: يتحقق المهندسون عادةً من التشغيل المستقر عن طريق التحقق من جهد الفجوة الاسمي بالقرب من -10 VDC أثناء التشغيل وبدء تشغيل الجهاز.

س3: هل هذا المسبار متوافق مع أنظمة المراقبة القديمة 3300؟

ج3: نعم. يدعم المسبار التوافق مع أنظمة محولات Bently Nevada 3300 XL المكونة بشكل صحيح والأجهزة المراقبة ذات الصلة.

س4: ما هي طرق الدفع المقبولة عادة للطلبات الصناعية؟

ج4: تدعم معظم الطلبات الدولية التحويل المصرفي T/T، وPayPal، وترتيبات الدفع التجارية الرئيسية اعتمادًا على متطلبات المشروع.

س5: ما هي مشكلة التركيب التي تؤثر بشكل شائع على استقرار الإشارة؟

ج5: غالبًا ما يؤدي توجيه الكابلات غير الصحيح بالقرب من خطوط طاقة العاكس أو التأريض غير الكافي إلى إدخال ضوضاء كهربائية تؤثر على جودة إشارة الاهتزاز.
