نظرة عامة على المنتج

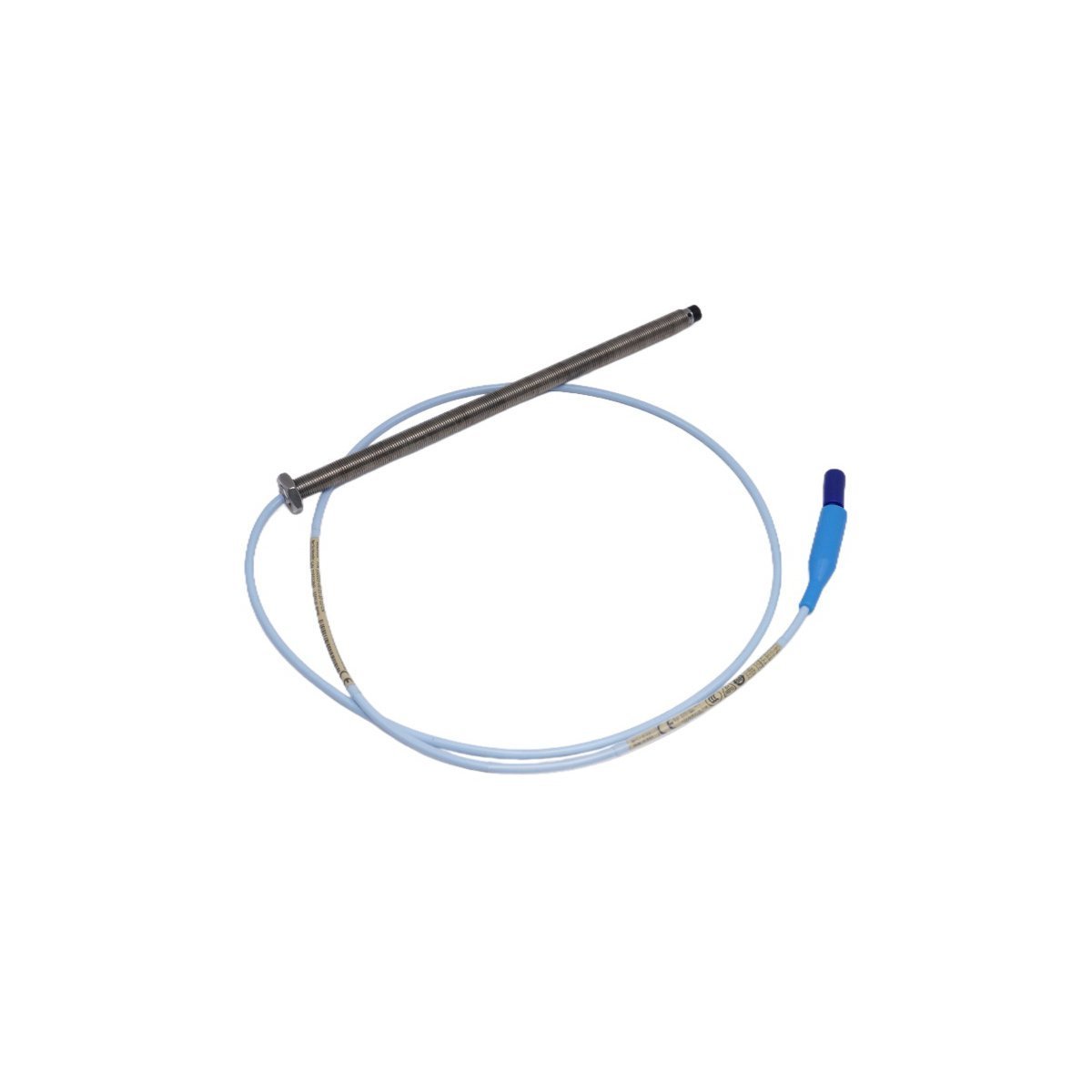

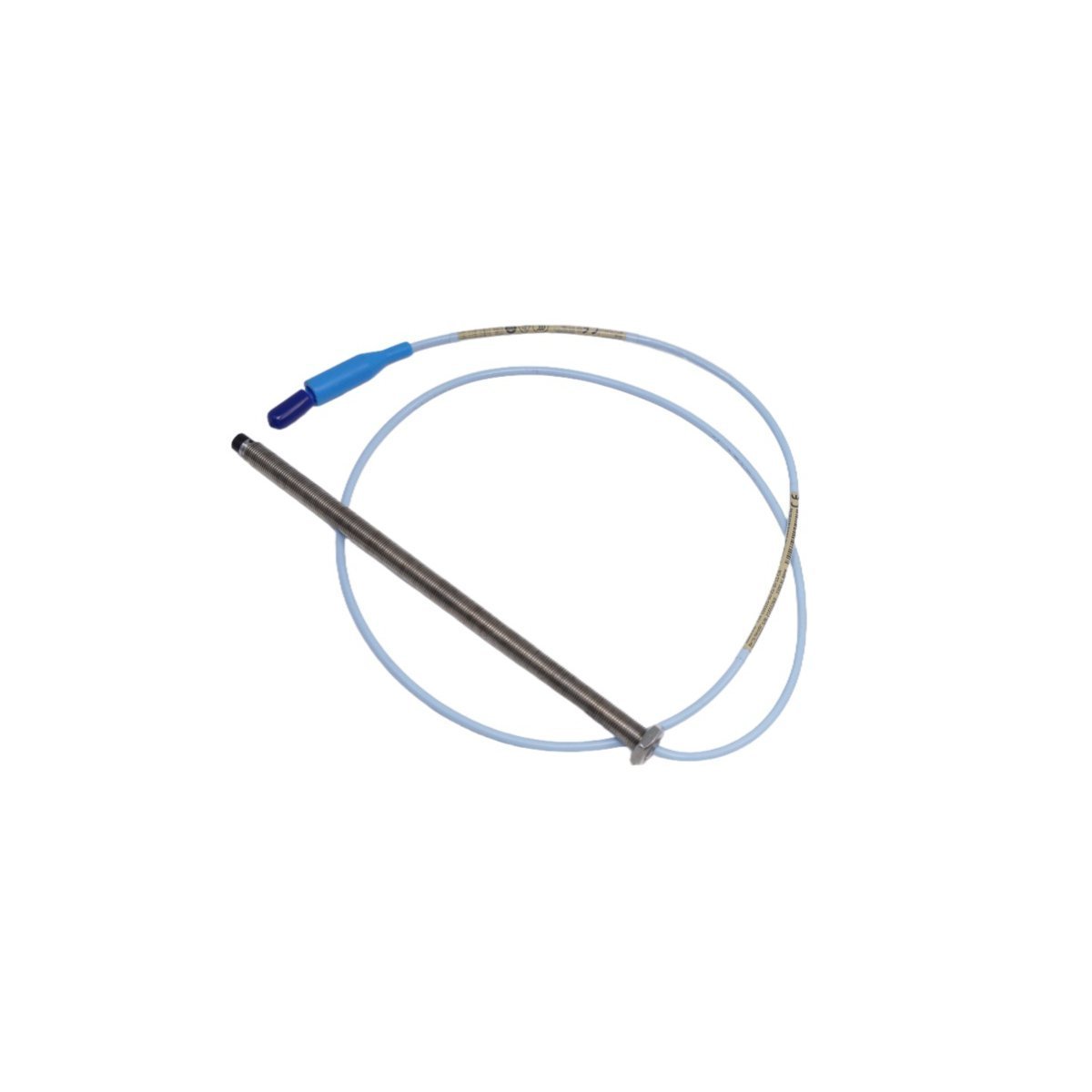

يوفر مستشعر التقارب Bently Nevada 330103-00-22-10-12-05 القياسي مقاس 8 مم بيانات إزاحة مستمرة وغير تلامسية لأنظمة مراقبة حالة الماكينات الحيوية. يتعامل هذا المستشعر المتين للتيار الدوامي مع البيئات الصناعية القاسية، حيث يلتقط اهتزازات العمود عالية التردد وتغيرات الوضع المحوري بدقة بالغة. يتصل مباشرة بأنظمة أجهزة الإشراف على التوربينات (TSI) وحلقات الإغلاق في حالات الطوارئ للتخفيف من حالات تعطل الأصول الكارثية. صُمم هذا المستشعر للنشر المكثف عبر البنية التحتية للآلات الدوارة - بما في ذلك التوربينات الغازية للخدمة الشاقة، والضواغط الطاردة المركزية عالية الضغط، ومضخات تغذية الغلايات - حيث يقوم ببث قياسات خطية دقيقة إلى رفوف مراقبة Bently Nevada 3500 أو أنظمة التحكم الموزعة (DCS). تُمكّن معلومات المستشعر في الوقت الفعلي هذه المهندسين من تطبيق استراتيجيات الصيانة الاستباقية والحفاظ على حلقات التحكم في الحماية الآلية.

مصفوفة لاحقات رقم الجزء وتفاصيل التكوين

يضمن تحليل خيارات تكوين الأجهزة ملاءمة ميكانيكية وكهربائية دقيقة لمتطلبات الاستبدال الصناعية.

خيار الطول غير الملولب (00)

يحدد هذا الخيار جزءًا غير ملولب بطول 0 مم على جسم المستشعر، مما يخصص خيوطًا على طول الغلاف بالكامل لزيادة التعديلات الموضعية داخل لوحات التركيب.

لاحقة طول الغلاف الكلي (22)

يستخدم الغلاف المتري نمط خيط M10 x 1 بطول غلاف كلي ممتد يبلغ 220 مم (22 سم)، مما يوفر وصولاً ميكانيكيًا عميقًا عبر أغلفة المحامل السميكة أو أغطية الماكينات الخارجية.

الخيار المتري لطول الكابل الكلي (10)

يمتد كابل نقل متحد المحور مدمج بطول إجمالي يبلغ 1.0 متر (3.3 قدم)، مما يؤسس معلمات مقاومة النظام القياسية لانتشار إشارة واضحة قبل التوصيل بسلك تمديد.

تكوين الموصل والدروع (12)

يتميز تجميع الكابل بغلاف درعي مرن مدمج من الفولاذ المقاوم للصدأ فوق الأسلاك المحورية القياسية، وينتهي بموصل ClickLoc محوري صغير مع غطاء بيئي سيليكوني مقاوم للسوائل.

اعتمادات سلامة الوكالة (05)

تشمل شهادات المناطق الخطرة العالمية موافقات ATEX و IECEx و CSA الشاملة، مما يؤكد الامتثال للسلامة الميكانيكية والكهربائية داخل مناطق غازات العمليات المتطايرة.

الأبعاد الميكانيكية ومعايير التشغيل

بروتوكول تحديد المواقع الميداني والمعايرة الكهربائية

إعداد جهد الفجوة الدقيق

يجب على الفنيين الميدانيين ضبط الموضع المادي للمسبار باستخدام مقياس متعدد رقمي متصل بأطراف خرج مستشعر Proximitor المقابلة. قم بتحريك طرف المستشعر حتى يسجل القياس عن بعد في الوقت الفعلي خط أساس ثابتًا يبلغ -10.0 VDC، مما يربط الجهاز بدقة في مركز منحنى المعايرة الخطي الخاص به.

قيود الحد الأدنى لنصف قطر انحناء الأنبوب

حافظ على نصف قطر انحناء ثابت لا يقل عن 25.4 مم (1.0 بوصة) لكابل مدرع أثناء التثبيت الدائم في الميدان. تجنب الانحناءات الزائدة بالقرب من الزوايا المعدنية الحادة أو العوارض الهيكلية لحماية الموصل المحوري الداخلي من تدهور الإشارة عالية التردد.

العناية بتركيب الغطاء البيئي

ادفع الغطاء البيئي السيليكوني المدمج بإحكام فوق وصلة موصل ClickLoc حتى يتم إحكام إغلاقه تمامًا ضد مفصل كابل التمديد. يمنع هذا الدرع الميكانيكي زيوت التشحيم الساخنة والرطوبة وجزيئات الكربون الدقيقة من قصر الدائرة الكهربائية عالية التردد الخام.

المرونة الهيكلية وتكامل بنية المؤسسة

التحمل في ظروف العمليات المسببة للتآكل

يقاوم طرف المسبار المصنوع من مادة البوليفينيلين سلفيد (PPS) عالية الأداء التحلل الكيميائي عند تعرضه للزيوت الاصطناعية الساخنة والسوائل الصناعية العدوانية والرطوبة. يمنع هذا التكوين المتقدم للمواد انحراف المعايرة، مما يضمن السلامة التشغيلية تحت التعرض المستمر للاهتزازات العالية.

حلقات التحكم الموزعة الآلية

يوفر محول التقارب مخرجات جهد خطية نظيفة من خلال خطوط التمديد المطابقة إلى لوحات Bently Nevada 3500 أو منصات Honeywell Experion PKS. توفر استراتيجية التكامل الكامل هذه رؤية تشخيصية مبكرة لمسارات محور العمود وعدم استقرار اهتزاز الزيت عبر الشبكات النباتية.

عناصر شراء الحزمة الكاملة

(1) مسبار تقارب واحد Bently Nevada 330103-00-22-10-12-05 3300 XL 8mm.

(2) قناة مدرعة واقية من الفولاذ المقاوم للصدأ مثبتة في المصنع.

(3) موصل ClickLoc محوري صغير مدمج مع غطاء سيليكوني مقاوم للسوائل.

(4) شهادة التحقق من المواد والمعايرة الأصلية من الشركة المصنعة.

لوجستيات التوريد والتعبئة والتغليف للخدمة الشاقة

نشحن طلباتك في غضون 2-7 أيام عند الانتهاء من الدفع، بالتنسيق مع شركاء لوجستيين متميزين موثوق بهم بما في ذلك DHL و FedEx و UPS للوصول السريع. يتم وضع الجهاز بشكل متخصص داخل عبوات صناعية ماصة للصدمات ومضادة للكهرباء الساكنة. يحمي هذا الدرع الواقي متعدد الطبقات العناصر الداخلية من التفريغ الكهربائي والصدمات الحركية الشديدة أثناء النقل، ويسلم المعدات الجاهزة للمشروع مباشرة إلى فريق الصيانة الخاص بك.

الأسئلة الشائعة حول هندسة صحة الآلات

س 1: ما هي ميزة التثبيت الخاصة التي يوفرها خيار الموصل 12 على خيارات 02 القياسية؟

ج 1: يتضمن الخيار 12 غلافًا مدرعًا مرنًا مدمجًا من الفولاذ المقاوم للصدأ لمقاومة التآكل، بالإضافة إلى غطاء سائل بيئي مصبوب يغلق وصلة ClickLoc ضد تسرب الرطوبة أو الزيت الناتج عن العملية.

س 2: هل يمكن لمسبار هذا الغلاف الذي يبلغ طوله 220 مم أن يحل محل مسبار غلاف قصير 20 مم على دعامة آلة قياسية؟

ج 2: لا، يجب أن يتطابق طول الغلاف المادي مع تصميم غلاف الآلة. سيبرز غلاف 220 مم كثيرًا عبر دعامة قصيرة، مما يجعل من المستحيل تحديد جهد الفجوة الصحيح دون اصطدام العمود.

س 3: كيف أحدد ما إذا كان اللب المحوري الداخلي لمسبار مدرع قد تعرض للتلف؟

ج 3: افصل طرف ClickLoc وتحقق من المقاومة بين سن الموصل المركزي والدرع الخارجي باستخدام مقياس ميغا أوم؛ تشير قراءة مقاومة العزل المنخفضة إلى حالة قصر دائرة داخلية.

س 4: هل يعمل هذا المسبار من سلسلة 3300 XL بشكل صحيح إذا تم إقرانه مع جهاز Proximitor قديم من سلسلة 7200؟

ج 4: لا، يؤدي خلط السلاسل إلى تغيير الخصائص الكهربائية للحلقة. يتطلب مسبار 3300 XL 8mm مستشعر Proximitor متطابقًا من سلسلة 3300 XL وكابل تمديد 3300 XL مطابق لمنع أخطاء التتبع الخطيرة في الإخراج.
