نظرة عامة على المنتج

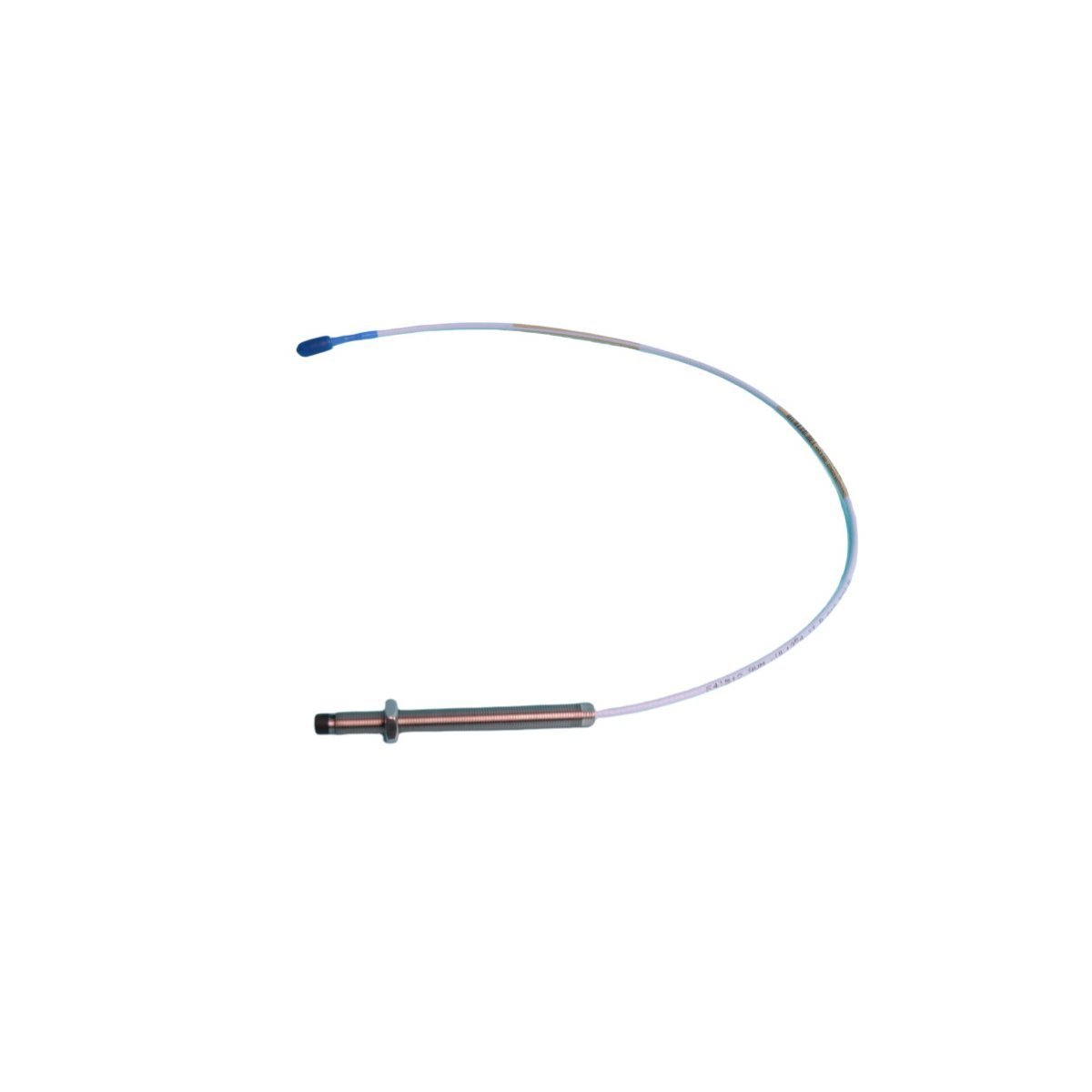

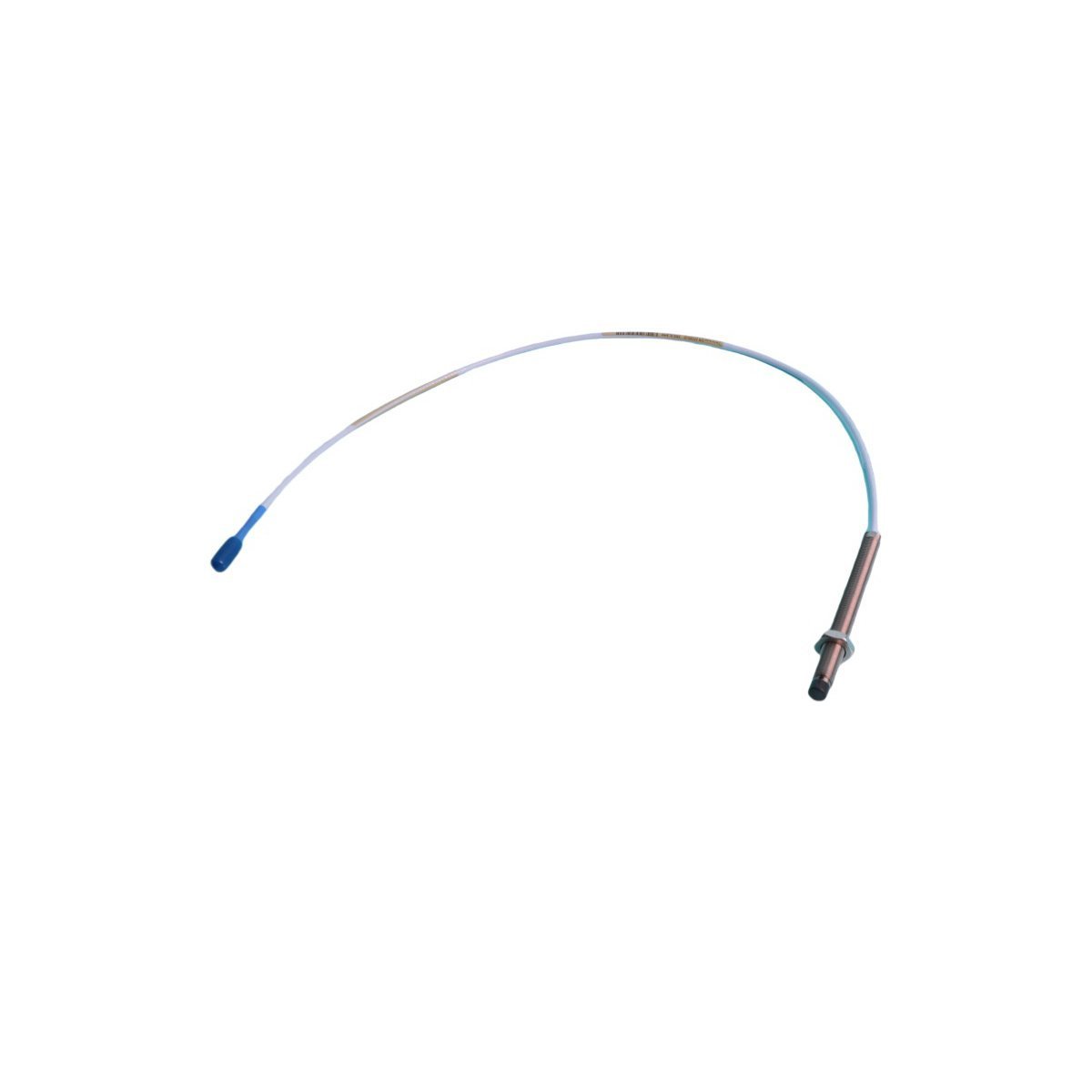

يوفر مسبار التقارب Bently Nevada 330103-00-16-50-02-00 3300 XL بحجم 8 مم مراقبة عالية الدقة لاهتزاز العمود وإزاحته للمعدات الدوارة الحيوية التي تعمل في البيئات الصناعية الصعبة. يستخدم المهندسون هذا المسبار على نطاق واسع في التوربينات البخارية، والضواغط الطاردة المركزية، والتوربينات الغازية، والمضخات، والمحركات عالية السرعة، حيث يحمي تحليل حالة الآلات في الوقت الفعلي بشكل مباشر استمرارية الإنتاج وسلامة الأصول.

يكتشف محول الطاقة 3300 XL باستمرار حركة العمود بخطية استثنائية واستقرار إشارة. تتيح تقنية استشعار التيار الدوامي المتقدمة تحديد اتجاهات الاهتزاز بدقة حتى في ظل ظروف التشغيل عالية الحرارة والملوثة بالزيت. تقوم فرق الصيانة بدمج المسبار في أنظمة Bently Nevada 3500، ومنصات أجهزة الإشراف على التوربينات، وهياكل الصيانة التنبؤية لتحديد عدم الاتزان، وعدم استقرار الدوار، وعدم محاذاة العمود، وتآكل المحمل قبل حدوث فشل كارثي.

يدعم هيكله المصنوع من الفولاذ المقاوم للصدأ المتين وعزل الكابل الصناعي التشغيل طويل الأمد في مصانع البتروكيماويات، والمنصات البحرية، ومرافق الغاز الطبيعي المسال، وأنظمة توليد الطاقة التي تتطلب حماية موثوقة للآلات.

منطق تكوين المسبار

يتطلب تجميع محول الطاقة 3300 XL كابلات تمديد متوافقة ومستشعرات Proximitor متوافقة للحفاظ على دقة النظام المعايرة وفقًا لمعايير حماية الآلات API.

المواصفات الكهربائية والميكانيكية

توصيات تركيب الموقع

حافظ على جهد فجوة المسبار الهدف بين -8 Vdc و -12 Vdc أثناء التشغيل لضمان قياسات اهتزاز العمود الدقيقة وإخراج إشارة مستقر. يجب على المهندسين توجيه كابلات محول الطاقة بشكل منفصل عن خطوط طاقة VFD، ومغذيات المحركات، والموصلات عالية التيار لتقليل التداخل الكهرومغناطيسي.

احمِ الكابل المحوري من الإجهاد الميكانيكي المفرط أثناء التركيب. حافظ على الحد الأدنى لنصف قطر انحناء الكابل يبلغ 25 مم للحفاظ على سلامة التدريع وموثوقية الإشارة على المدى الطويل. بالنسبة للتركيبات في المناطق الخطرة، تحقق من استمرارية التأريض وختم الأنبوب المقاوم للانفجار قبل تنشيط حلقة المراقبة.

تحقق دائمًا من التوافق بين مسبار التقارب وكابل التمديد ومستشعر Proximitor قبل معايرة بدء التشغيل.

فوائد الأداء التشغيلي

يحافظ مسبار 3300 XL على أداء قياس مستقر للغاية داخل أغلفة التوربينات ذات درجة الحرارة العالية، ومنصات ضاغطات بحرية، ووحدات عمليات التكرير المعرضة للاهتزاز المستمر والرطوبة وتلوث الهيدروكربونات.

يعتمد المشغلون الصناعيون على هذا المسبار للحماية المستمرة للآلات ضمن أنظمة أجهزة الإشراف على التوربينات ومنصات الصيانة التنبؤية المدمجة مع Honeywell Experion PKS ورفوف مراقبة Bently Nevada 3500. يدعم المسبار تحليل الاهتزاز الديناميكي الدقيق وتحديد الأعطال السريع عبر الأصول الدوارة الحيوية.

يمتد هيكله المقاوم للتآكل وهيكل الكابل المقوى عمر التشغيل في البيئات الصناعية القاسية حيث يظل الوصول إلى الصيانة محدودًا.

معلومات الطلب

(1) تتضمن الشحنة مسبار تقارب Bently Nevada 330103-00-16-50-02-00 جديدًا

(2) تغليف صناعي مضاد للكهرباء الساكنة للتصدير مدرج لحماية النقل الدولي

(3) تتوفر كابلات التمديد المتوافقة ومستشعرات Proximitor بشكل منفصل عند الطلب

(4) يمكن توفير التحقق من الرقم التسلسلي وصور الفحص قبل الإرسال

دعم الشحن الدولي

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع.

تستخدم جميع الشحنات تغليفًا صناعيًا مضادًا للكهرباء الساكنة ومعززًا ومصممًا لمعدات مراقبة الاهتزاز الحساسة. يتوفر دعم لوجستي عالمي سريع من خلال قنوات النقل السريع DHL و FedEx و UPS.

يدعم التنسيق الاحترافي للتصدير مقاولي الهندسة والمشتريات والبناء، وفرق صيانة المصافي، ومشاريع إيقاف التوربينات، ومتطلبات استبدال الآلات العاجلة في جميع أنحاء العالم.

الأسئلة الشائعة للخدمة الفنية

س1: ما هي الوظيفة الأساسية لمسبار التقارب هذا؟
ج1: يراقب المسبار باستمرار اهتزاز العمود وإزاحته في تطبيقات الآلات الصناعية الدوارة.

س2: ماذا تمثل اللاحقة "16" في هذا النموذج؟
ج2: يحدد التكوين "16" طول كابل مدمج يبلغ 1.6 متر.

س3: ما هي الأنظمة التي تدعم مسبار 3300 XL هذا؟
ج3: يدمج المسبار مع كابلات التمديد 3300 XL المتوافقة، ومستشعرات Proximitor، وأنظمة حماية الآلات Bently Nevada 3500.

س4: ما هو عامل التثبيت الذي يؤثر أكثر على استقرار الإشارة؟
ج4: يؤدي الضبط الصحيح لجهد الفجوة، واستمرارية التأريض، وتوجيه الكابل إلى تحسين دقة الإشارة ومقاومة الضوضاء بشكل كبير.

س5: ما هي طرق الدفع المقبولة عادة لمشاريع المشتريات الصناعية؟
ج5: تدعم الطلبات الدولية عادة التحويل البنكي T/T، و PayPal، وترتيبات الدفع التجارية الآمنة.
