نظرة عامة على المنتج

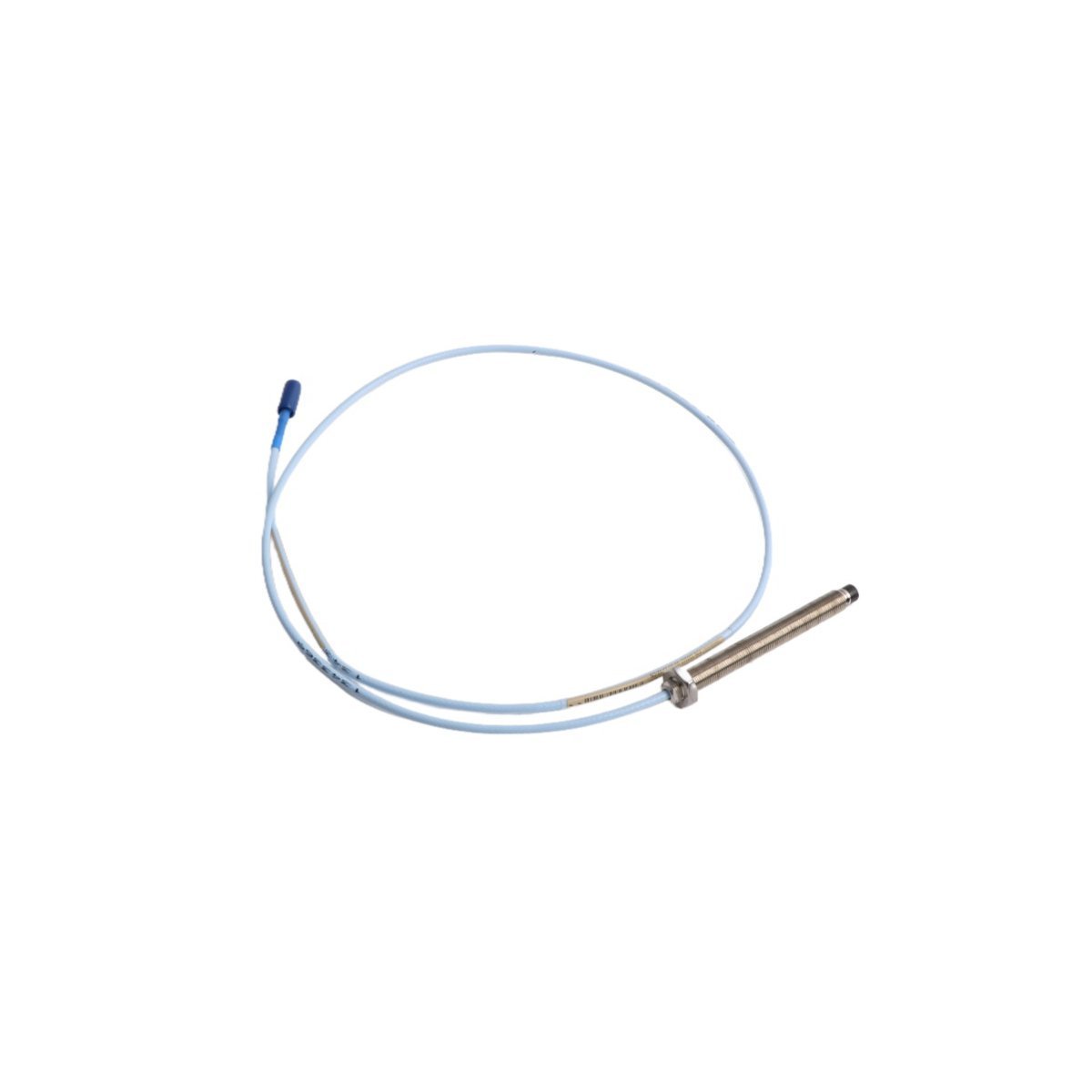

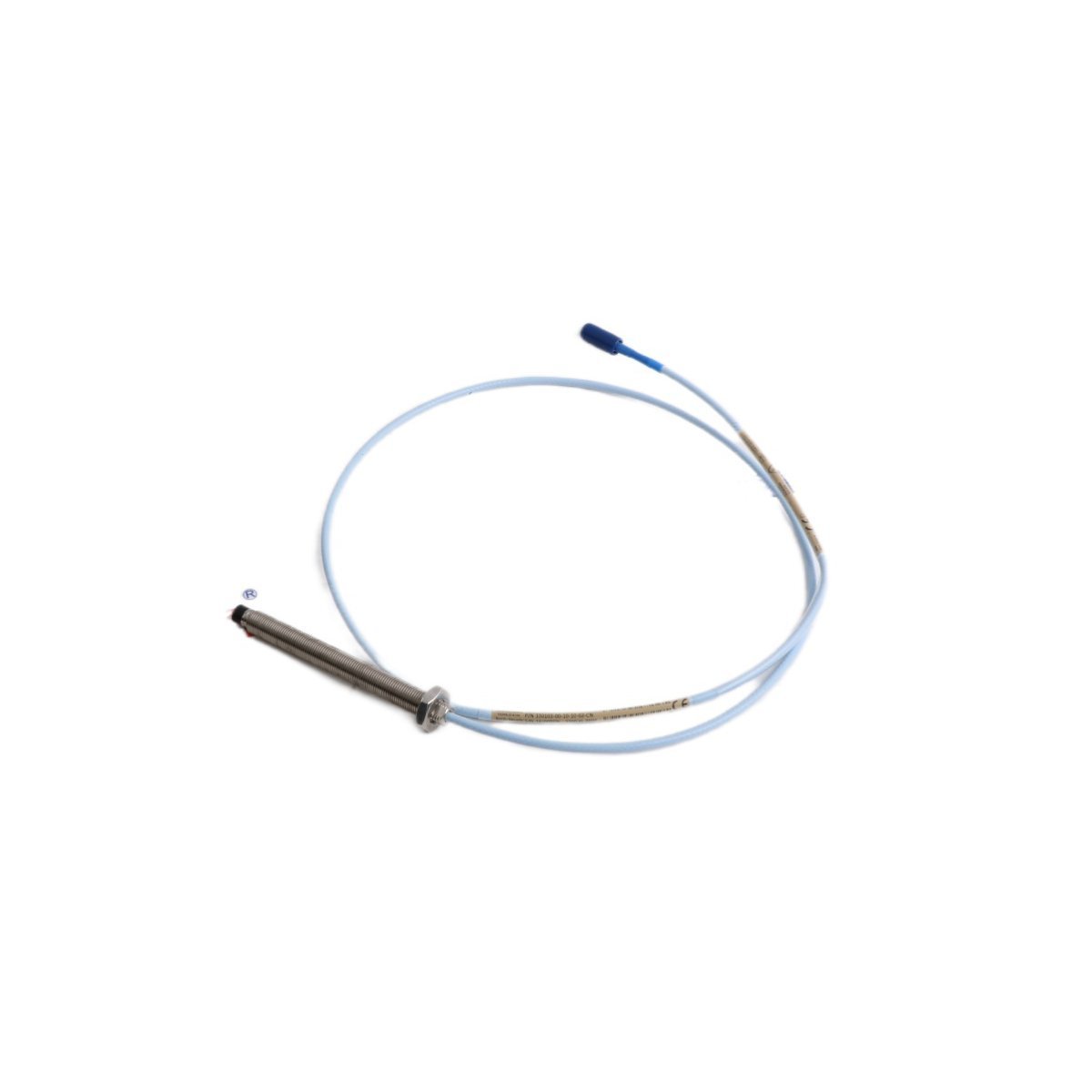

يمثل حساس Bently Nevada 330103-00-15-10-02-05 المعيار الذهبي في تكنولوجيا استشعار القرب بالتيار الدوامي. بصفته مكونًا أساسيًا في نظام محول 3300 XL بحجم 8 مم، يوفر هذا المسبار قياسات عالية الدقة للاهتزاز والموضع للآلات الدوارة. تعتمد فرق الهندسة على خرجه الخطي لمراقبة الاهتزازات الشعاعية والدفع المحوري والسرعة في البيئات الصعبة مثل التوربينات البخارية والضواغط الطاردة والمضخات الكبيرة. يضمن تصميمه المتين المقاومة الكيميائية والمتانة الميكانيكية، مما يقلل من مخاطر التوقف غير المخطط له. من خلال التكامل السلس مع نظام المراقبة 3500، فإنه يوفر بيانات عالية الدقة المطلوبة للصيانة التنبؤية المتقدمة وحماية الآلات.

منطق مصفوفة التكوين

تفسير رقم القطعة

تحدد اللاحقة الأبجدية الرقمية 330103-00-15-10-02-05 الهندسة الميكانيكية والكهربائية المحددة للمسبار لضمان التركيب الدقيق:

الطول غير الملولب (00): طول غير ملولب 0 مم، مما يشير إلى جسم مسبار ملولب بالكامل لأقصى مرونة في التركيب.

الطول الإجمالي للعلبة (15): طول إجمالي للعلبة 1.5 بوصة، مُحسّن لأعماق مبيت المحمل القياسية.

الطول الكلي (10): طول كابل إجمالي 1.0 متر (3.3 قدم)، يتطلب كابل تمديد مطابق لمعايرة النظام.

خيار الموصل ونوع الكابل (02): موصل محوري صغير ClickLoc مع عزل كابل قياسي.

خيار موافقة الوكالة (05): موافقات متعددة (CSA، ATEX، IECEx) للاستخدام في المناطق الخطرة من الفئة الأولى، القسم 1 والمنطقة 0.

البيانات الميكانيكية والبيئية

بروتوكول التركيب في الموقع

يعتمد النشر الناجح على الضبط الدقيق للفجوة. يجب على المهندسين استخدام مقياس فولتميتر رقمي لضبط "جهد الفجوة" الثابت عادة عند -10.0 فولت تيار مستمر، والذي يمثل مركز النطاق الخطي. تأكد من أن طرف المسبار يظل خاليًا من أي تداخل في الجدران الجانبية؛ يلزم وجود خلوص لا يقل عن 16 مم (ضعف قطر الطرف) لمنع "التداخل" أو القراءات الخاطئة. عند توجيه كابل بطول 1.0 متر، التزم بنصف قطر انحناء لا يقل عن 25.4 مم (1 بوصة) لتجنب توهين إشارة التردد اللاسلكي عالية التردد. يجب أن تكون جميع التوصيلات محكمة باليد؛ يمكن أن يؤدي إحكام ربط موصل ClickLoc بشكل مفرط إلى إتلاف القلب المحوري الداخلي.

التكامل الاستراتيجي للنظام

يتفوق نظام 3300 XL بحجم 8 مم على أجهزة الاستشعار القياسية من خلال استقرار عامل المقياس الفائق. حتى في ظل التقلبات الشديدة في درجات الحرارة داخل مبيت التوربين، يحافظ 330103-00-15-10-02-05 على خرج ثابت قدره 200 ملي فولت/ميل. يتكامل بشكل طبيعي مع شاشات Bently Nevada 3500/40 و 3500/42M. يتيح هذا التآزر تنفيذ حلقات حماية الآلات المتوافقة مع معيار API 670، مما يوفر الإشارات المخزنة المؤقتة الخام اللازمة لبرامج التشخيص مثل System 1 لإجراء تحليل المدار والشكل الموجي.

المشتريات ومحتويات العبوة

• مسبار واحد (1) أصلي Bently Nevada 330103-00-15-10-02-05

• شهادة معايرة المصنع (عند الطلب)

• أغطية واقية للموصل (مثبتة مسبقًا)

• غسالات التثبيت وصواميل القفل

• عبوة الشركة المصنعة الأصلية مع مادة مجففة السيليكا

اللوجستيات والمناولة

يضمن النقل العالمي عبر DHL أو FEDEX أو UPS النشر السريع لموقعك. المهلة القياسية هي 2-7 أيام بعد إتمام الدفع. توضع كل وحدة في عبوة صناعية مقاومة للكهرباء الساكنة، مع تغليف مزدوج مبطن بمادة مقاومة للصدمات للحفاظ على سلامة طرف الاستشعار والموصل المحوري الدقيق أثناء الشحن الجوي الدولي.

الأسئلة الشائعة حول موثوقية الأصول

س1: هل يمكنني استخدام هذا المسبار بطول 1.0 متر مع مستشعر Proximitor بطول 5.0 متر؟

ج1: لا. يجب أن يتطابق الطول الإجمالي للنظام (المسبار + كابل التمديد) مع معايرة Proximitor (عادة 5.0 متر أو 9.0 متر). بالنسبة لهذا المسبار بطول 1.0 متر، يجب عليك استخدام كابل تمديد بطول 4.0 متر أو 8.0 متر لتحقيق الطول الكهربائي المطلوب للنظام.

س2: ماذا يحدث إذا تلوث طرف المسبار بالزيت أو الشحم؟

ج2: تقنية التيار الدوامي لا تلامسية ولا تتأثر إلى حد كبير بالسوائل غير الموصلة مثل الزيوت الاصطناعية أو المعدنية. ومع ذلك، يمكن أن تشوه الجزيئات المعدنية الموصلة في الزيت المجال المغناطيسي وتؤدي إلى بيانات اهتزاز غير دقيقة.

س3: هل موصل ClickLoc مقاوم للماء؟

ج3: بينما تصميم ClickLoc مقاوم للرطوبة، نوصي باستخدام خيارات كابل FluidLoc أو واقيات الموصل الخارجية (أغطية انكماش حراري أو أحذية متخصصة) إذا كانت نقطة الاتصال تقع في منطقة بها رذاذ سائل مستمر أو رطوبة عالية.
