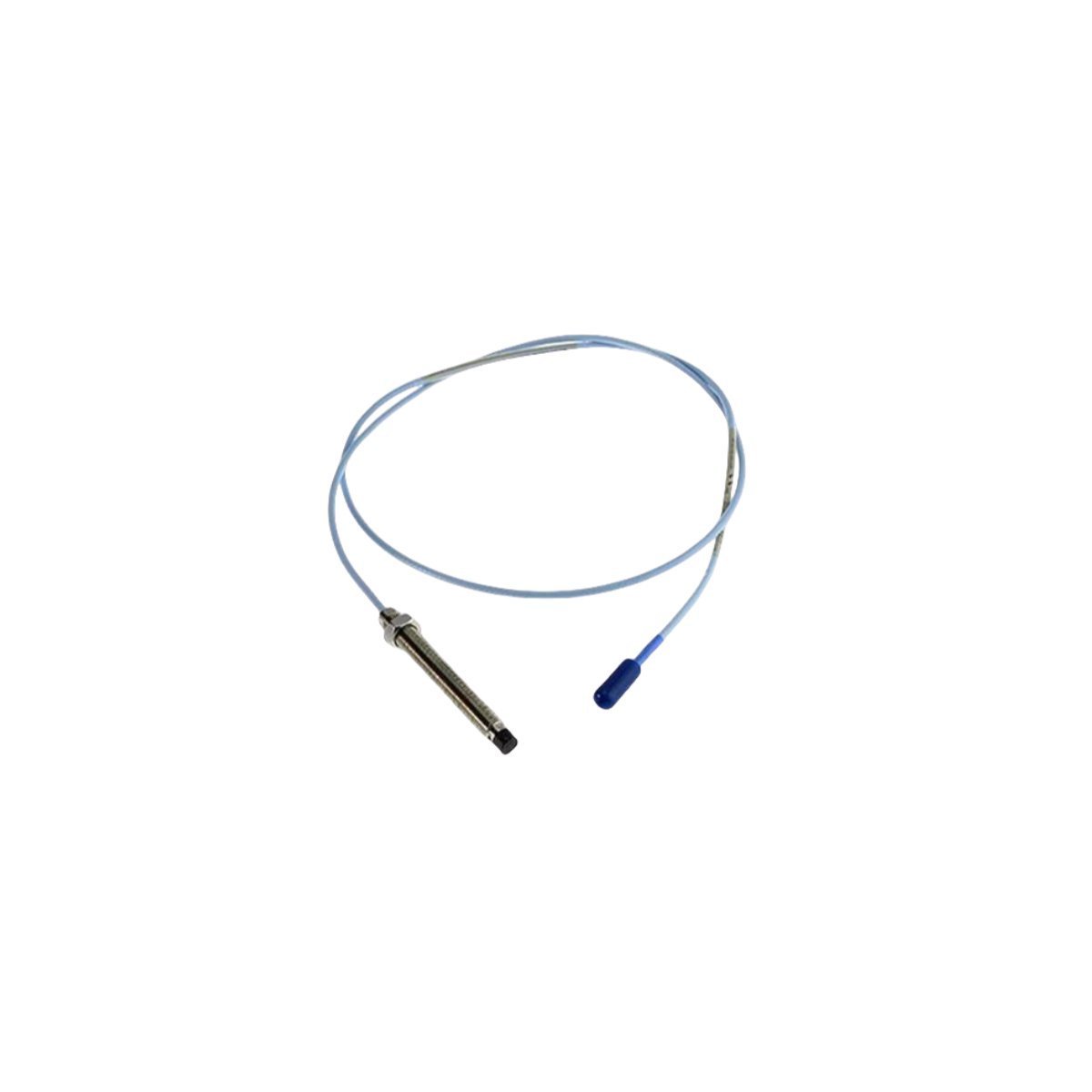

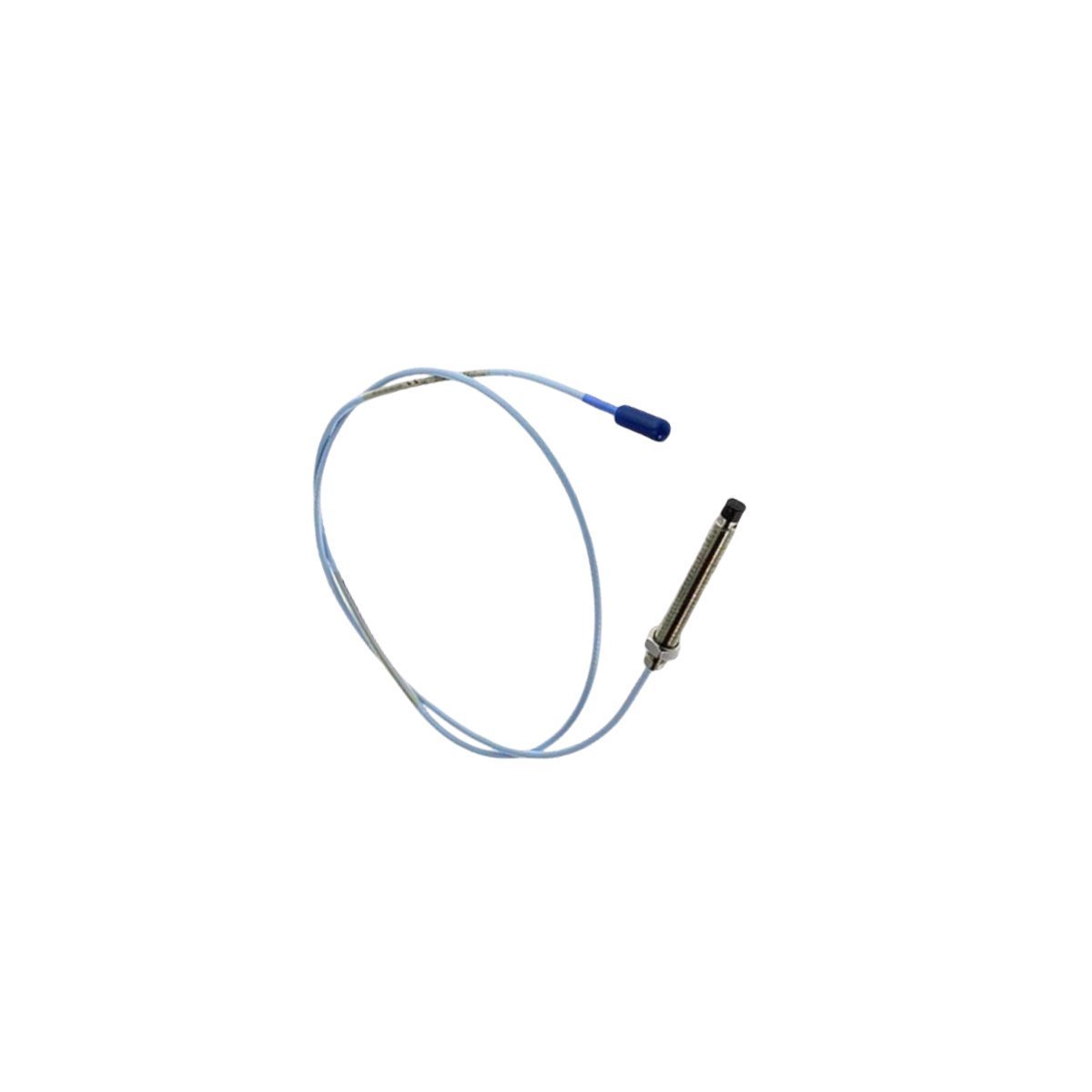

يعمل Bently Nevada 330103-00-03-10-02-CN كمستشعر مسبار أساسي 330103 يستخدم لتنفيذ قياسات إزاحة العمود والاهتزازات دون اتصال عبر منصات نظام حماية الآلات. تُولّد الأجهزة مجالًا كهرومغناطيسيًا عالي التردد عند طرف المسبار لتتبع تغيرات الفجوة مقابل مجلة محمل فيلم السائل أو السطح المستهدف، وتحويل تغيرات القرب المادي إلى تعديل مطابق في مقاومة التردد الراديوي.

توضيح مصفوفة رمز الخيار

• 330103: مسبار تقارب 3300 XL 8 مم، غلاف قياسي ملولب M10 x 1

• -00: خيار الطول غير الملولب (0 مم)

• -03: خيار الطول الكلي للحالة (30 مم)

• -10: خيار الطول الإجمالي (وصلة كابل اسمية بطول 1.0 متر)

• -02: خيار الموصل (موصل ClickLoc محوري مصغر مع درع كابل محوري مصغر)

• -CN: خيار موافقة الوكالة (المعايير الوطنية الصينية / شهادات مناطق NEPSI الخطرة)

المعلمات الأبعاد والكهربائية

معايرة مسبار التيار الدوامي والتحقق من جهد الفجوة

تُمكن الهندسة الفيزيائية للطرف 8 مم خصائص معايرة مسبار التيار الدوامي القابلة للتكرار بدرجة عالية والتي تتطابق مع الخط الأساسي القياسي الصناعي 200 ملي فولت/ميل. عند اقترانها بحلقة مستشعر Proximitor XL 3300 معايرة، يتم التحقق من تعديلات الموضع الميكانيكية عن طريق مراقبة ملف التحقق من جهد الفجوة المستمر الذي يستهدف مركز التشغيل المحدد -10 فولت تيار مستمر (نقطة منتصف خطية اسمية من -9.0 إلى -11.0 فولت تيار مستمر). يضمن هذا التحديد الدقيق تتبعًا خاليًا من الضوضاء لتقلبات فيلم زيت محمل الفيلم السائل، وديناميكيات الدوار، وحركة خط الوسط للعمود الهيكلي مع توفير قمع التداخل بين أزواج الاهتزاز الشعاعي المتعامدة XY المتجاورة.

مصفوفة تشخيص دائرة المحول

س: هل يمكن لوحدة المسبار المدرعة 330103-00-03-10-02-CN التعامل مع عمليات الصيانة أثناء التشغيل الساخن؟

ج: نعم. فصل الاتصال المحوري المادي لا يسبب أي ضرر للأجهزة الكهربائية. ومع ذلك، فإن قطع حلقة الإرسال يجبر خرج جهد Proximitor على التشبع الفوري إلى أقصى حد سلبي له، مما يؤدي إلى تعثر أقفال التعشيق النشطة للآلة ما لم تكن حالة تجاوز القناة نشطة.

س: كيف يغير حلقة أرضية الدرع غير المعزولة بيانات اهتزاز الدوار الديناميكية؟

ج: إذا لامست السترة المدرعة أو درع الاتصال المحوري هيكلاً ثانويًا غير مؤرض، تتشكل تيارات حلقة أرضية. يفسد هذا المسار الكهربائي معلمة التحقق من جهد الفجوة الأساسية ويُدخل ضوضاء توافقية تشوه بيانات سعة الاهتزاز الخام.

س: ما هو ملف الأعطال الذي يشير إلى قصر دائرة داخلية في الطرف داخل تجميع المستشعر؟

ج: يتسبب قصر دائرة داخلية في ملف النحاس أو كسر مباشر في الطرف في انخفاض معاوقة الحلقة إلى ما يقرب من الصفر. يحول المشغل عن بعد هذا الانخفاض في المقاومة إلى جهد خرج تيار مستمر قريب من الصفر (عادةً أقل من -1.0 فولت تيار مستمر)، مما يفرض إشارة فورية لحالة "القناة غير موافق" على رف الشاشة.

إرشادات المحاذاة الميكانيكية الميدانية

• حدود خلوص الهدف: حافظ على نصف قطر قطر واضح بحد أدنى 30 مم من المعدن المستهدف AISI 4140 غير المعاق حول المحور المركزي لطرف المسبار 8 مم للقضاء على تداخل الحدود الميكانيكية.

• إعدادات عزم صواميل القفل: شد صواميل التثبيت المزدوجة M10 إلى أقصى حدود ميكانيكية تبلغ 14.7 نيوتن متر مقابل وجه الحامل للقضاء على ارتخاء الاهتزاز الذي يغير نافذة الفجوة التشغيلية المعايرة.

• أمان الموصل المحوري: اقفل وصلة ClickLoc بإحكام. تحقق من أن الخط المدرع المدمج لا يظهر أي انحناءات أو فجوات إجهاد معدنية يمكن أن توفر مسارات دخول لسوائل التبريد أو مواد تشحيم الآلة.

معلومات الطلب

• 1 × مسبار تقارب مدرع Bently Nevada 330103-00-03-10-02-CN

• 2 × صواميل سداسية قفل من الفولاذ الكربوني M10 x 1

• 1 × ورقة تثبيت (مواصفات التثبيت الميداني)

معالجة اللوجستيات والإرسال

وقت التسليم: 2-7 أيام عند اكتمال خطوات التحقق من الدفع داخل قاعدة بيانات الواجهة الإدارية. تتم عمليات الإرسال مباشرة من مركز التخزين المركزي في شيامن، الصين باستخدام أنظمة الشحن الرئيسية بما في ذلك DHL، FEDEX، أو UPS. تُغلف المكونات داخل أغطية تغليف صناعية مضادة للكهرباء الساكنة وتحيط بها قوالب لتخفيف الصدمات من البولي إيثيلين عالي الكثافة للحفاظ على حدود المعايرة الميكانيكية أثناء النقل.
