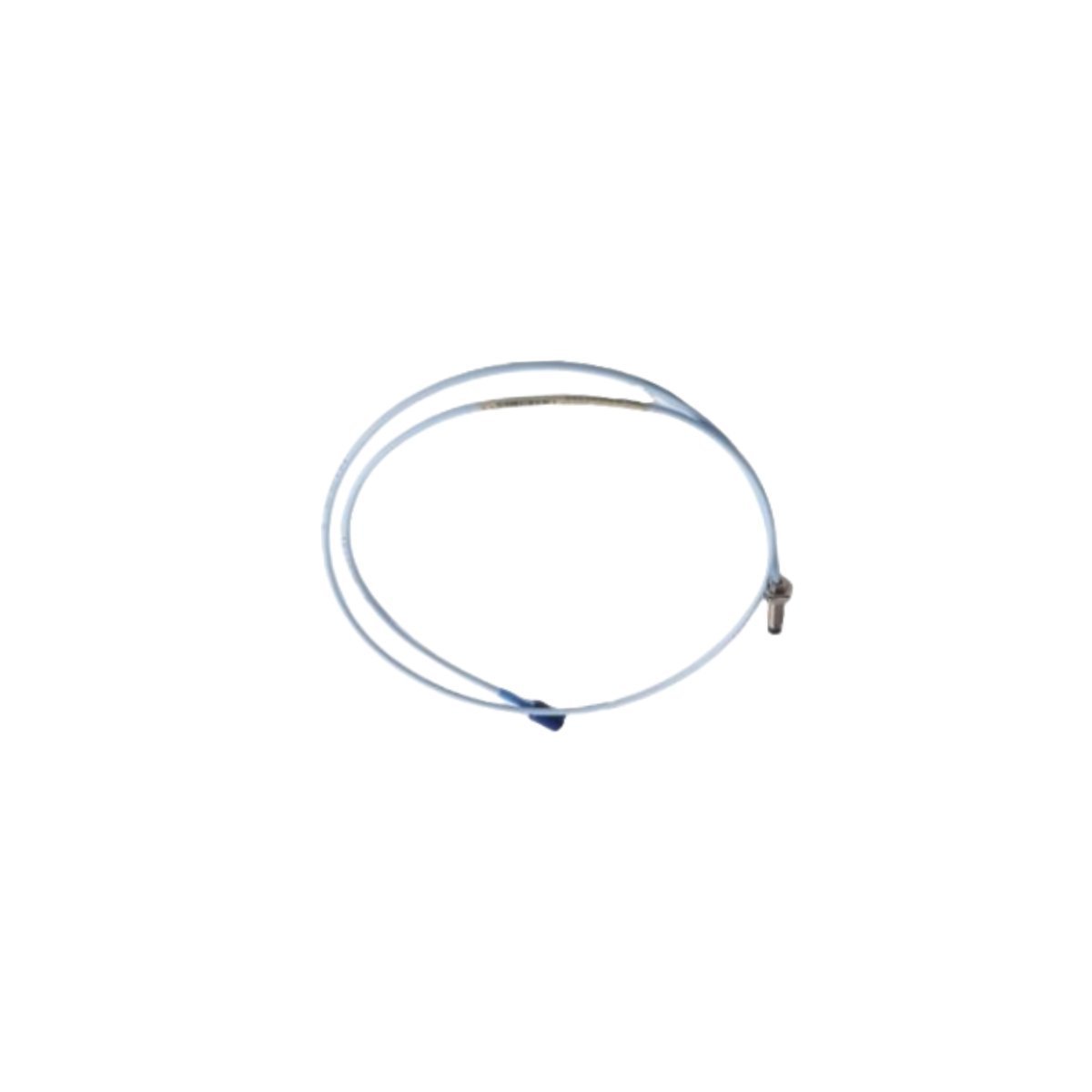

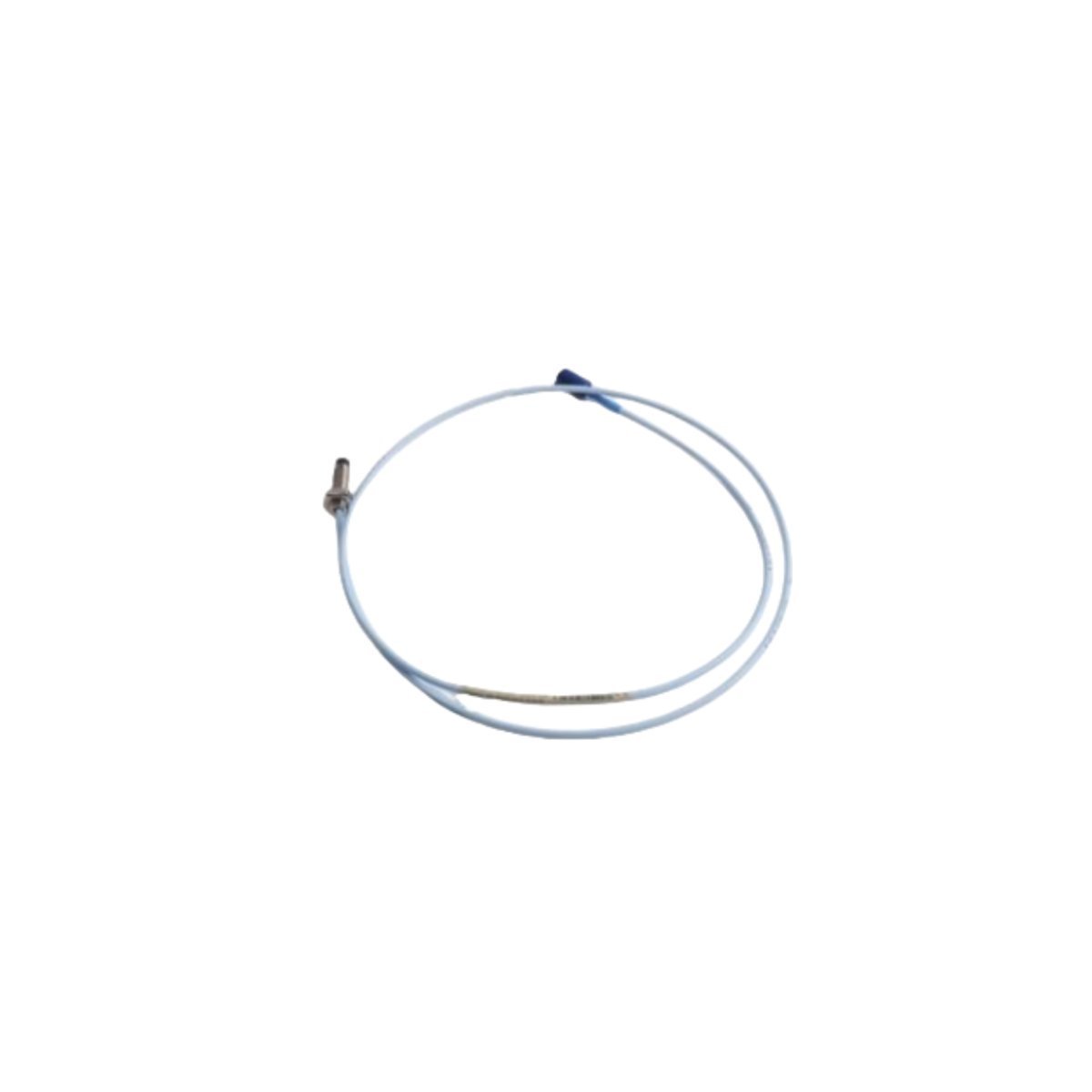

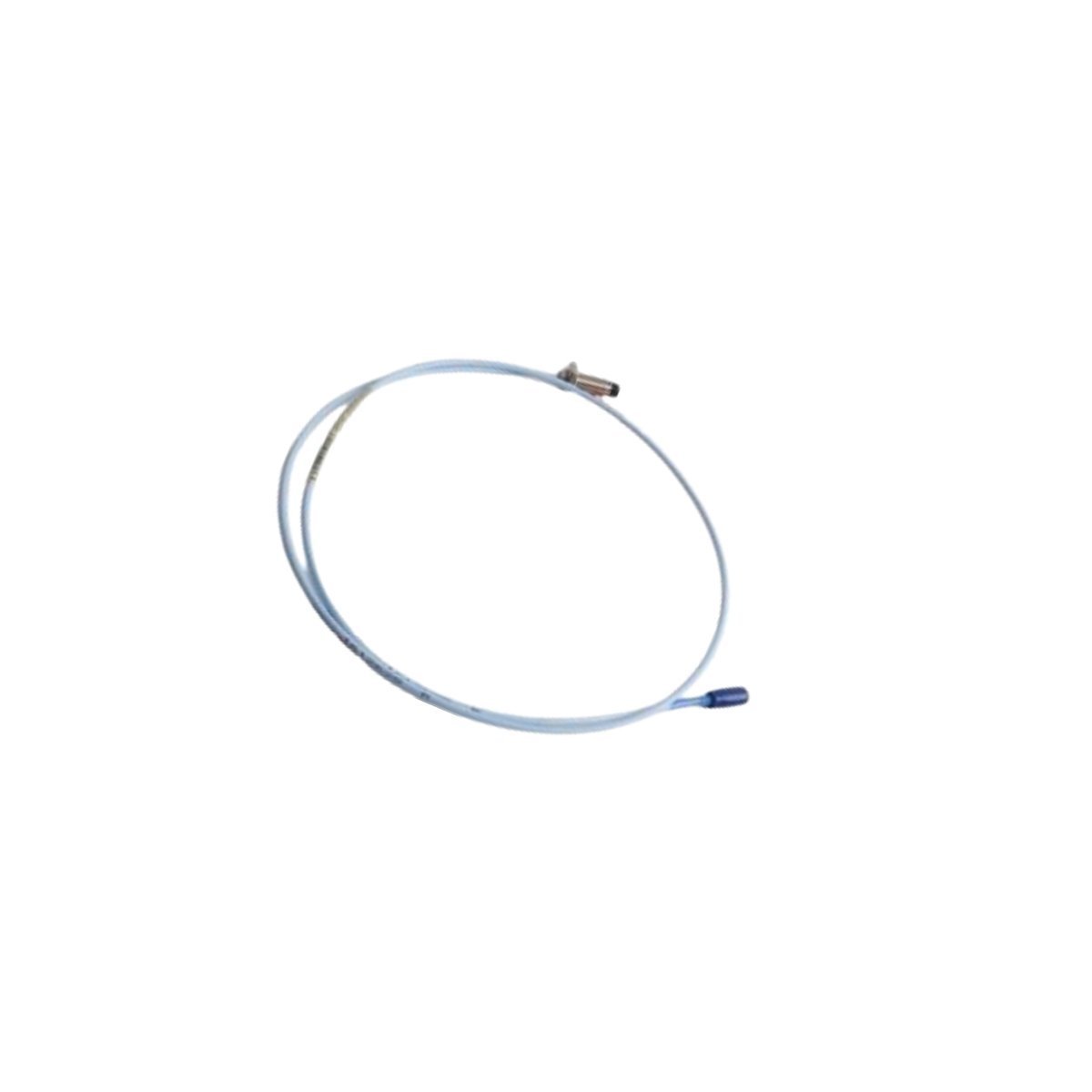

يعمل Bently Nevada 330103-00-03-10-01-05 كمستشعر تقارب أساسي 330103 يستخدم لتنفيذ قياسات إزاحة العمود والاهتزازات بدون تلامس عبر منصات نظام حماية الآلات. يولد الجهاز مجالًا كهرومغناطيسيًا عالي التردد عند طرف المسبار لتتبع تغيرات الفجوة مقابل مجلة محمل فيلم السائل أو السطح المستهدف، وتحويل تغيرات التقارب الفيزيائية إلى تعديل مقاومة تردد لاسلكي مطابق.

تفكيك معلمة رمز الخيار

• 330103: مسبار تقارب 3300 XL 8 مم، غلاف قياسي ملولب M10 x 1

• -00: خيار الطول غير الملولب (0 مم)

• -03: خيار طول العلبة الكلي (30 مم)

• -10: خيار الطول الإجمالي (وصلة كابل اسمية 1.0 متر)

• -01: خيار الموصل (موصل ClickLoc محوري مصغر مع غطاء سيليكون)

• -05: خيار موافقة الوكالة (شهادات متعددة للمناطق الخطرة متعددة الجنسيات)

مواصفات حلقة الأجهزة

قياس مسبار التيار الدوامي والتحقق من جهد الفجوة

يتيح الشكل الهندسي الفيزيائي للطرف 8 مم خصائص قياس مسبار التيار الدوامي قابلة للتكرار بدرجة عالية تتطابق مع خط الأساس الصناعي القياسي 200 mV/mil. عند توصيله بحلقة مستشعر Proximitor XL 3300 معايرة، يتم التحقق من تعديلات الوضع الميكانيكية عن طريق مراقبة ملف التحقق من جهد الفجوة DC الذي يستهدف المركز التشغيلي المحدد -10 VDC (-9.0 إلى -11.0 VDC نقطة المنتصف الخطية الاسمية). يضمن هذا التحديد الدقيق تتبعًا خاليًا من الضوضاء لتقلبات فيلم زيت محمل الفيلم السائل، وديناميكيات الدوار، وحركة خط الوسط للعمود الهيكلي مع توفير قمع للتداخل بين أزواج الاهتزاز الشعاعي المتعامدة XY المجاورة.

واجهة استكشاف أخطاء دائرة محول الطاقة وإصلاحها

س: هل يمكن لوحدة المسبار 330103 التعامل مع الصيانة المباشرة للتبديل الساخن داخل بيت الآلة؟

ج: نعم. فصل الموصل المحوري بينما يظل رف الشاشة يعمل بكامل طاقته لا يسبب أي ضرر للمكونات. ومع ذلك، يؤدي إزالة الوصلة الفيزيائية إلى انخفاض فوري في خرج دائرة المشغل إلى أقصى جهد تشبع سلبي، مما يعني أنه يجب تجاوز مرحلات المنطق الوقائي النشطة لمنع تعثر التوربينات الكاذب.

س: كيف يغير حلقة أرضية الدرع غير المعزولة بيانات اهتزاز الدوار الديناميكية؟

ج: إذا لامس درع التوصيل المحوري أو درع المسبار هيكلًا ثانويًا غير مؤرض، تتكون تيارات حلقة أرضية. يفسد هذا المسار الكهربائي معلمة التحقق من جهد الفجوة الأساسية ويدخل ضوضاء توافقية تشوه بيانات سعة الاهتزاز الخام.

س: ما هو ملف الخطأ الذي يشير إلى ماس كهربائي داخلي في طرف تجميع المستشعر؟

ج: يؤدي ماس كهربائي داخلي لللف النحاسي أو كسر مباشر في الطرف إلى انخفاض مقاومة الحلقة إلى ما يقرب من الصفر. يحول المشغل عن بُعد هذا الانخفاض في المقاومة إلى جهد خرج DC قريب من الصفر (عادةً أقل من -1.0 VDC)، مما يفرض مؤشر حالة القناة غير موافق فورًا في رف الشاشة.

إرشادات توجيه الموضع الميكانيكي

• حدود خلوص الهدف: حافظ على نصف قطر قطر واضح لا يقل عن 30 مم من المعدن المستهدف AISI 4140 غير المعيق المحيط بالمحور المركزي لطرف المسبار 8 مم للقضاء على تداخل الحدود الميكانيكية.

• إعدادات عزم صواميل القفل: أحكم ربط صواميل القفل المزدوجة M10 بحد أقصى ميكانيكي يبلغ 14.7 نيوتن متر مقابل وجه الحامل للقضاء على ارتخاء الاهتزاز الذي يغير نافذة الفجوة التشغيلية المعايرة.

• أمان الموصل المحوري: اقفل وصلة ClickLoc بإحكام. تأكد من أن غطاء الحماية المصنوع من السيليكون المرن مثبت بالكامل فوق الوصلة المعدنية المتقارنة للحماية من تسرب الزيت ومنع الأعطال الأرضية الفيزيائية داخل صناديق الغلاف المحلية.

تكوين محتوى الحزمة

• 1 × مسبار تقارب Bently Nevada 330103-00-03-10-01-05

• 2 × صواميل سداسية قفل من الفولاذ الكربوني M10 x 1

• 1 × تجميع غطاء عزل مقاوم للهيدروكربونات من السيليكون

بروتوكول مخزون الشحن العالمي

وقت التسليم: 2-7 أيام عند اكتمال خطوات التحقق من الدفع داخل قاعدة بيانات الواجهة الإدارية. يتم تشغيل عمليات الإرسال مباشرة من مركز التخزين المركزي في شيامن، الصين باستخدام أنظمة الشحن الرئيسية للناقلين بما في ذلك DHL أو FEDEX أو UPS. تنتقل المستشعرات في كتل تعبئة صناعية سميكة مضادة للكهرباء الساكنة داخل صناديق معززة مصممة لحماية عناصر إنهاء الكابل المحوري الدقيقة من الضغط والصدمات الميكانيكية أثناء النقل.
