نظرة عامة على المنتج

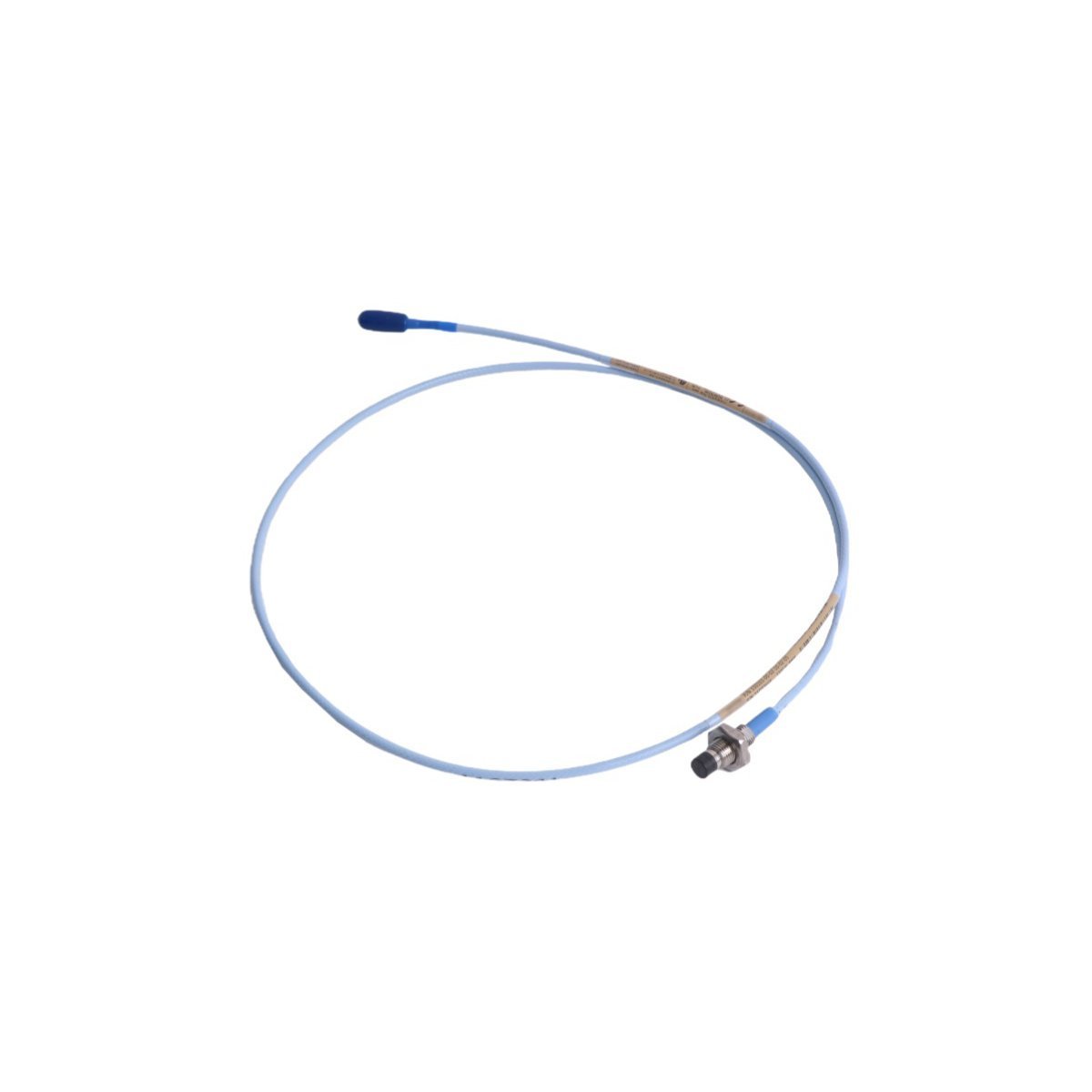

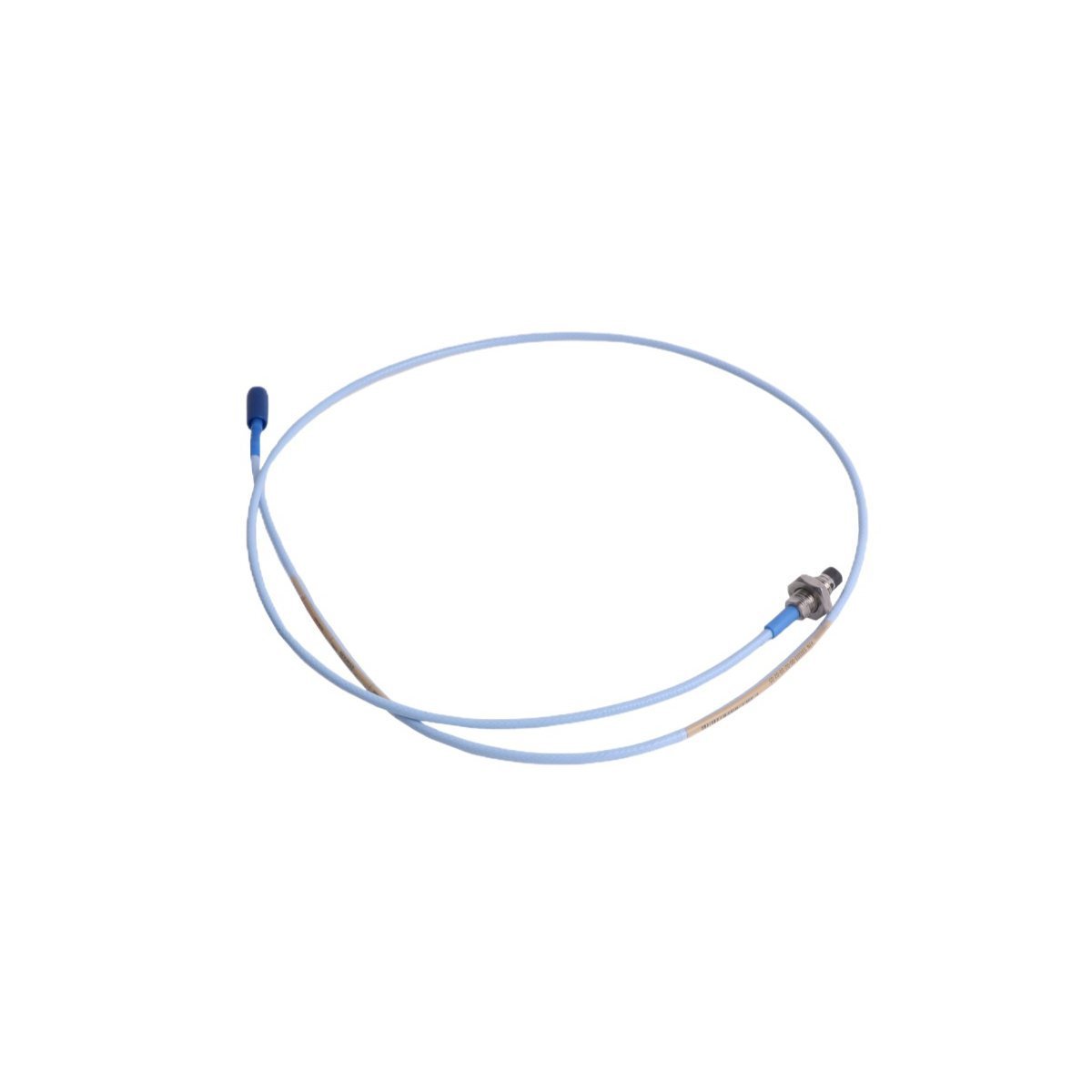

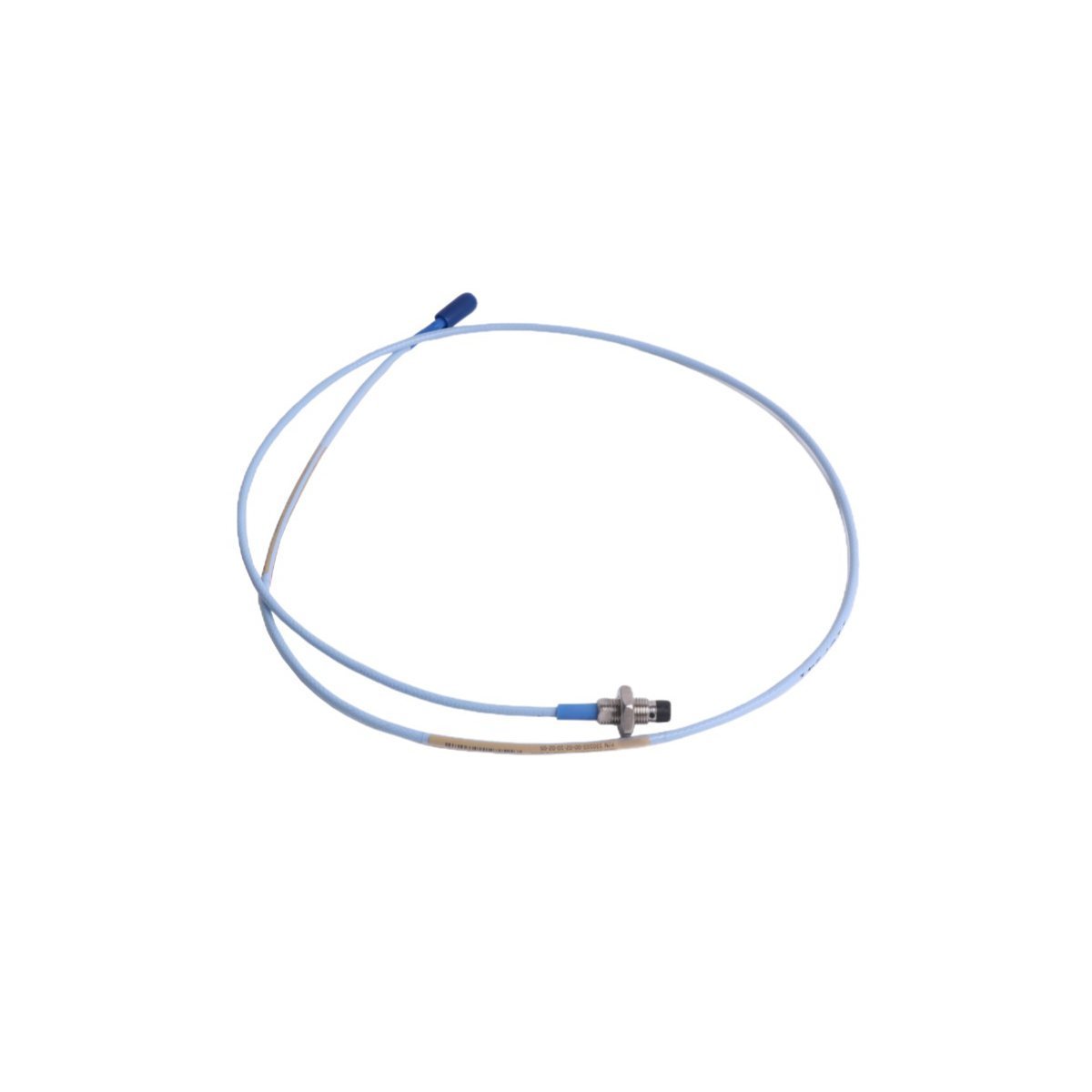

يقدم مسبار التقارب القياسي Bently Nevada 330103-00-02-10-02-05 بحجم 8 مم قدرات قياس التيار الدوامي الحيوية لأنظمة مراقبة حالة الماكينات. يعمل هذا المستشعر عالي الدقة بسلاسة ضمن أجهزة الإشراف على التوربينات (TSI) وأنظمة إيقاف التشغيل في حالات الطوارئ، حيث يتتبع اهتزاز وعمود الدوران بدقة استثنائية. تم تصميمه للنشر عبر أصول الآلات الدوارة المتطلبة مثل التوربينات البخارية والضواغط والمضخات، وينقل بيانات الإزاحة المادية الدقيقة إلى هياكل رفوف Bently Nevada 3500 أو أنظمة التحكم الموزعة (DCS). يخفف التصميم القوي من تسرب السوائل ويحافظ على الاستقرار الحراري، مما يوفر لمديري العمليات بيانات القياس عن بعد الموثوقة اللازمة للصيانة التنبؤية وحلقات حماية الآلات الآلية.

توضيح رقم الجزء ومنطق اللاحقة

يضمن فهم رمز التكوين استبدال المكونات بدقة وتوافق النظام أثناء الشراء.

خيار الطول غير الملولب (00)

يشير هذا الرقم إلى جزء غير ملولب بطول 0 مم على جسم المسبار، مما يهيئ المسبار بوجود غلاف ملولب بالكامل على طول هيكله بالكامل لتصاميم أقواس أو أغطية اختراق محددة.

خيار طول الغلاف الكلي (02)

يستخدم التعيين المتري للسن اللولبي ملف M10 × 1 بطول غلاف إجمالي قدره 20 مم، مما يوفر غلافًا ميكانيكيًا مدمجًا لحدود التركيب الضيقة على أغلفة المحامل.

خيار الطول الإجمالي (10)

يمتد كابل متحد المحور مدمج بطول إجمالي يبلغ 1.0 متر (3.3 قدم)، مما يوحد أطوال مسار نقل الإشارة لتلبية معايير معايرة النظام الدقيقة قبل الاتصال بكابل تمديد.

خيار الموصل ونوع الكابل (02)

ينتهي المسبار بموصل ClickLoc متحد المحور مصغر على كابل قياسي غير مدرع، مما يتيح وصلات كهربائية موثوقة مع منع الانقطاعات العرضية تحت اهتزاز التشغيل عالي التردد.

خيار موافقة الوكالة (05)

تشمل شهادات المناطق الخطرة العالمية موافقات CSA وATEX وIECEx، مما يسمح بالنشر الآمن في الأجواء المتفجرة والمناطق الصناعية المتقلبة.

مواصفات المكونات والمقاييس الفيزيائية

بروتوكول نشر الهندسة الميدانية

هدف جهد فجوة التركيب

يجب على مهندسي التركيب تعديل فجوة التقارب الفيزيائية باستخدام مقياس متعدد رقمي متصل بمخرج مستشعر Proximitor. اضبط المعايرة الأولية على قراءة جهد اسمية تبلغ -10.0 فولت تيار مستمر، تتوافق مع نقطة المنتصف للنطاق الخطي لأنظمة التيار الدوامي القياسية بحجم 8 مم.

حماية الكابلات الميكانيكية

حافظ على نصف قطر انحناء ثابت لا يقل عن 25.4 مم (1.0 بوصة) للكابل المحوري القياسي غير المدرع أثناء التوجيه. تجنب الانثناءات الحادة أو التلامس مع الحواف الداخلية الحادة للغلاف لمنع توهين الإشارة وفشل عزل النواة.

تأريض المناطق الخطرة

اعزل جسم موصل ClickLoc عن أي تلامس معدني هيكلي باستخدام أغطية عازلة متخصصة منخفضة الخسارة. وجه جميع الكابلات مرة أخرى إلى طرف تأريض حاجز مركزي لمنع ضوضاء الحلقة الأرضية من إتلاف بيانات الإزاحة عالية التردد.

متانة التشغيل وتكامل نظام TSI

المرونة في بيئات العمليات القاسية

يتحمل رأس المسبار المتقدم المصنوع من البوليفينيلين كبريتيد (PPS) التعرض المستمر للمواد الزلقة الاصطناعية المسببة للتآكل والرطوبة ورذاذ الزيت عالي الضغط. وهذا يضمن استقرار التشغيل على المدى الطويل ويمنع الانجراف الحراري للمعايرة داخل أغلفة الآلات الصناعية الثقيلة.

اتصال سلس بالبنية الموزعة

يرسل المسبار مخرجات جهد خطية مباشرة عبر كابلات التمديد القياسية إلى مستشعرات Proximitor 3300 XL، ويتكامل بسلاسة مع منصات Honeywell Experion PKS عبر واجهات مراقبة الآلات الآلية. وهذا يوفر مقاييس اهتزاز في الوقت الفعلي عبر حلقات الأتمتة على مستوى المصنع لرؤية موحدة للمنشأة.

محتوى طلب الحزمة الكاملة

(1) مسبار تقارب Bently Nevada 330103-00-02-10-02-05 بحجم 8 مم.

(2) طرف موصل ClickLoc متحد المحور مصغر مركب في المصنع.

(3) غلاف حماية موصل شفاف قابل للإزالة.

(4) شهادة التحقق الفني والامتثال الأصلية من الشركة المصنعة.

اللوجستيات العالمية وتنفيذ التعبئة والتغليف

نقوم بشحن جميع الطلبات في غضون 3-5 أيام عند الانتهاء من الدفع، باستخدام شبكات الشحن السريع عبر DHL أو FedEx أو UPS للتسليم السريع في جميع أنحاء العالم. يتم وضع كل مسبار تقارب فردي بعناية داخل عبوات صناعية خاصة مضادة للكهرباء الساكنة. يحمي هذا التدريع المكونات الداخلية الممتازة من التفريغ الكهروستاتيكي والتأثيرات الميكانيكية أثناء النقل، مما يضمن وصول الأجهزة إلى موقعك جاهزة للمعايرة الفورية.

توضيحات فنية ميدانية

س1: هل يشمل هذا الطراز المحدد أنبوبًا مدرعًا من الفولاذ المقاوم للصدأ مدمجًا فوق الكابل؟

ج1: لا، يشير خيار الكابل 02 إلى تصميم كابل محوري قياسي غير مدرع. للبيئات التي تنطوي على مخاطر تآكل ميكانيكي عالية، حدد تكوينًا يحدد درعًا مدمجًا.

س2: ما هو السبب الرئيسي للتحول الشديد في قراءة جهد الفجوة الأساسي أثناء الإعداد الأولي؟

ج2: يشير هذا عادةً إلى تداخل التخاطب من رأس مسبار مجاور إذا تم وضعه قريبًا جدًا، أو تركيبة مادة هدف غير صحيحة تختلف عن منحنى معايرة فولاذ AISI 4140 القياسي.

س3: هل يمكنني توصيل هذا المسبار بطول 1.0 متر مباشرة بكابل تمديد مصمم لأنظمة 5.0 أمتار؟

ج3: تحقق دائمًا من محاذاة طول النظام الكلي. يتطلب المسبار بطول 1.0 متر مطابقة مع كابل تمديد بطول 4.0 أمتار لإكمال حلقة معايرة نظام Proximitor القياسي بطول 5.0 أمتار.

س4: هل موصل ClickLoc متوافق مع المكونات الأقدم لأجهزة التقارب من سلسلة 3300؟

ج4: نعم، يتصل تصميم موصل ClickLoc بسلاسة مع الموصلات الأقدم المطلية بالذهب القياسية، مما يتيح تكاملاً مباشرًا في ترتيبات محولات Bently Nevada الموجودة مسبقًا.
