نظرة عامة على المنتج

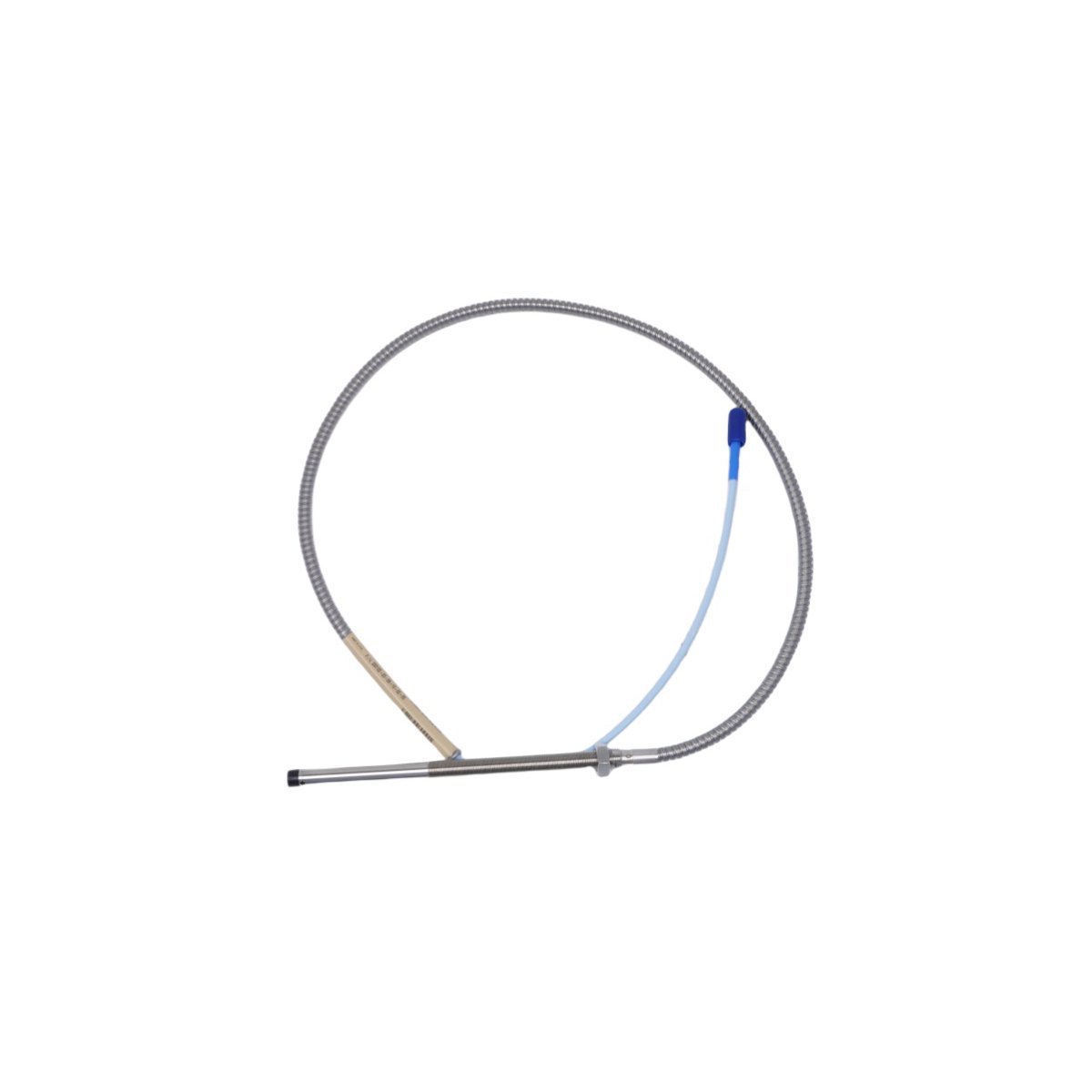

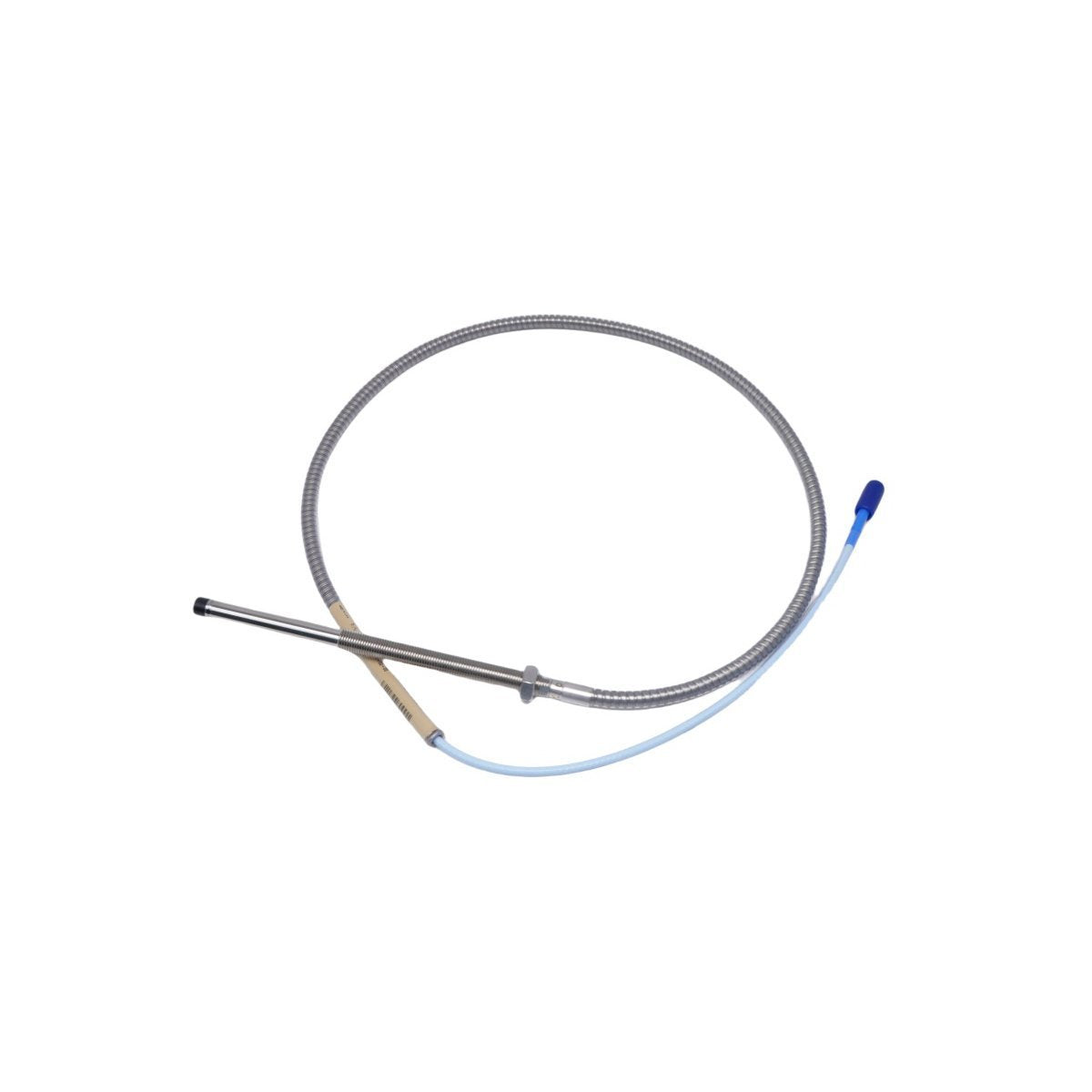

يوفر Bently Nevada 330102-20-96-10-02-05 مقاييس ممتازة لحماية الماكينات من خلال تقنية التيار الدوامي المتقدمة غير المتصلة. صُمم هذا المجس التقاربي من النوع 3300 XL بحجم 8 مم خصيصًا بتركيب عكسي، ويتم تركيبه بسلاسة من الخلف في الحوامل أو محولات الغلاف الخارجي، مما يجعله مثاليًا لأغلفة المحامل الداخلية العميقة ذات قيود الوصول الضيقة. يقيس باستمرار المتغيرات الصناعية الحرجة، بما في ذلك اهتزاز العمود الشعاعي، وموضع الدفع المحوري، والتمدد النسبي للغلاف على التوربينات البخارية عالية السرعة، وضواغط الغاز شديدة التحمل، ومضخات العمليات الكبيرة. يغذي المجس بيانات تناظرية مستقرة للغاية ومعوضة لدرجة الحرارة في رفوف المراقبة Bently Nevada 3500 وأنظمة التحكم الموزعة (DCS) المحلية للمصنع. يعمل هذا المجس كطبقة دفاعية رئيسية ضمن حلقات التحكم في إيقاف التشغيل في حالات الطوارئ (ESD)، ويساعد فرق الهندسة في اكتشاف الأعطال الميكانيكية للمسار الهيكلي مبكرًا، ومنع الأعطال الكارثية للمكونات، وزيادة وقت تشغيل النظام.

خيارات الأجزاء الهيكلية وتفصيل اللاحقة

تحدد السلسلة الأبجدية الرقمية الفريدة المخصصة لهذا المستشعر 3300 XL أبعاد التركيب المادية الدقيقة ومواصفات الحماية ومؤهلات السلامة.

متجه النموذج الأساسي 330102

يحدد هذا الرمز مجس التقارب 3300 XL بحجم 8 مم بتركيب عكسي باستخدام نمط سن 3/8-24 UNF قوي.

تكوين الطول غير المسنن (-20)

تشير اللاحقة 20 إلى طول جسم غير مسنن يبلغ 2.0 بوصة، مما يخلق رقبة علوية ناعمة مصممة للجلوس بدقة داخل محولات التركيب المتخصصة.

مُحدد طول الغلاف الكلي (-96)

تحدد اللاحقة 96 طول غلاف كلي ممتد يبلغ 9.6 بوصة، لاستيعاب اختراقات غلاف الماكينة العميقة جدًا للوصول إلى الأعمدة المستهدفة المدمجة بأمان.

طول الكابل المدمج (-10)

يؤكد الخيار 10 طول كابل مجس مدمج يبلغ 1.0 متر (3.3 قدم)، ومجهز بواجهة موصل محوري مصغر منخفض الفقد.

خيار حماية الأنبوب (-02)

يقدم الخيار 02 أنبوبًا مرنًا ومقاومًا للسوائل من الفولاذ المقاوم للصدأ فوق خط التمديد، لحماية الموصل المحوري الأساسي من التجعد الهيكلي ورذاذ الزيوت الساخنة.

اعتمادات السلامة العالمية (-05)

يوفر التعيين 05 شهادات دولية شاملة للمناطق الخطرة، بما في ذلك معايير ATEX و IECEx و CSA للسلامة الجوهرية والبيئات غير المسببة للاشتعال.

معلمات الأصول الميكانيكية والكهربائية

تحديد المواقع الميداني والاستراتيجية الميكانيكية

تحدد الفجوة الميكانيكية الدقيقة مباشرة سلامة إشارات الاهتزاز الديناميكية لديك. يجب على الفنيين الميدانيين مراقبة جهد فجوة التيار المستمر الخام باستخدام مقياس فولتميتر رقمي عالي المقاومة متصل عبر أطراف مستشعر التقارب أثناء التجميع المادي. اربط الجسم المثبت عكسيًا في جلبة محول السكن حتى يسجل مقياس الفولتميتر -10.0 فولت تيار مستمر بالضبط. يؤكد هذا القراءة أن طرف المجس يجلس بدقة في مركز نافذة المعايرة الخطية.

حافظ على ممارسات التوجيه الدقيقة لحماية قلب إشارة المحوري الداخلي. يتطلب أنبوب الدرع المصنوع من الفولاذ المقاوم للصدأ نصف قطر انحناء ميكانيكي أدنى يبلغ 25.4 مم (1.0 بوصة) لمنع التجعد الهيكلي. قم بإيواء الوصلات المحورية المصغرة داخل صناديق طرفية محكمة ومقاومة للطقس لمنع تلوث الرطوبة والقضاء على الضوضاء الشاردة. تأكد من أن جسم المجس معزول كهربائيًا عن غلاف الماكينة المحلي، مع تأريض سلك تصريف الدرع حصريًا عند كتلة طرف الهيكل لرف المراقبة 3500.

المرونة البيئية الصناعية

يتحمل مستشعر التقارب 3300 XL هذا الحقائق القاسية للمعالجة الصناعية الثقيلة، حيث يتعامل بسهولة مع الدورات الحرارية الشديدة، وغسل المواد الكيميائية، والضغط العالي داخل حاويات التوربينات. إنه بمثابة مكون أساسي لترقيات أدوات الإشراف على التوربينات (TSI) المتقدمة. ينقل تصميم المجس بيانات تناظرية نظيفة ومنخفضة المعاوقة عبر مسافات طويلة مباشرة إلى منصات التحكم الآلي مثل Honeywell Experion PKS أو Siemens S7 PLC، مما يوفر لنظام إدارة أصول المصنع الخاص بك بيانات موجية عالية الدقة للرسم البياني التشخيصي في الوقت الفعلي.

مصفوفة الطلب وجرد الحزمة

تتضمن كل مجموعة شراء معتمدة المكونات الميكانيكية الأساسية اللازمة للنشر الميداني السريع. تحتوي الكرتونة الأصلية للمصنع على ما يلي:

(1) مجس تقارب Bently Nevada 330102-20-96-10-02-05 جديد مثبت عكسيًا بكابل مدرع بطول 1.0 متر.

(2) صواميل قفل مصممة بدقة لتثبيت آمن ومقاوم للاهتزاز داخل محول السكن.

(3) أغطية واقية مطاطية قابلة للإزالة لحماية أطراف التزاوج المحورية أثناء توجيه التثبيت.

(4) سجلات تتبع المواد الكاملة جنبًا إلى جنب مع شهادة المعايرة الخطية الأصلية للمصنع.

بروتوكولات اللوجستيات والنقل الآمن

تضمن بنيتنا التحتية اللوجستية تسليمًا عالميًا سريعًا وحماية ممتازة للمعدات.

سرعة إرسال الشحن

يتم إنشاء تفاصيل التتبع الخاصة بك في غضون 2-7 أيام عند الانتهاء من الدفع، باستخدام شركات الشحن السريع العالمية الرائدة بما في ذلك DHL أو FEDEX أو UPS لضمان سرعة التعامل مع الجمارك والوصول الدولي السريع.

معايير التعبئة الصناعية

يغلف فريقنا جميع مستشعرات التقارب عالية الدقة في عبوات صناعية خاصة مضادة للكهرباء الساكنة وكتل تثبيت من الرغوة المقاومة للصدمات، مما يحيد قوى التأثير الهيكلي والمخاطر الكهروستاتيكية أثناء النقل.

تشخيصات هندسة المجال

س1: لماذا يستخدم هذا المجس طول غلاف ممتد يبلغ 9.6 بوصة (-96)؟

ج1: يستهدف طول الغلاف البالغ 9.6 بوصة الآلات ذات الهياكل الخارجية السميكة أو أغلفة المحامل العميقة. يسمح لطرف المجس بالوصول إلى العمود المستهدف الداخلي مع إبقاء خيوط التعديل الخلفية سهلة الوصول خارج غلاف الماكينة الأساسي.

س2: هل يمكنني دمج مجس 3300 XL هذا مع كابل تمديد قياسي من سلسلة 3300 NSv؟

ج2: لا، لا يمكنك خلط هذه السلسلة من المكونات. تعمل سلسلة 3300 XL وسلسلة 3300 NSv على معلمات كهربائية ومواد مستهدفة مختلفة. يجب عليك إقران هذا المجس بكابل تمديد 3300 XL ومستشعر تقارب 3300 XL للحفاظ على عامل مقياس 200 ملي فولت/ميل المعاير.

س3: ما هي الفائدة الأساسية لخيار الدرع -02 في هذا النموذج؟

ج3: يشير الخيار -02 إلى أنبوب درع مرن من الفولاذ المقاوم للصدأ ملفوف فوق الكابل. توفر هذه الطبقة الخارجية دفاعًا ماديًا قويًا ضد الحواف المعدنية الحادة، والتآكل الناتج عن الأدوات، ورذاذ المواد الكيميائية أو الزيوت الساخنة داخل البيئة الصناعية.

س4: كيف تؤثر قراءة جهد فجوة التيار المستمر البالغة -18.0 فولت تيار مستمر على أداء الشاشة؟

ج4: تكشف قراءة -18.0 فولت تيار مستمر أن طرف المجس بعيد جدًا عن العمود المستهدف، مما يضعه خارج المنطقة الخطية المعايرة. يتسبب جهد الفجوة الشديد هذا في دخول رف شاشة Bently Nevada 3500 في حالة خطأ "غير موافق"، مما يؤدي إلى تعطيل منطق رحلة القناة لمنع الإنذارات الكاذبة.
