نظرة عامة على المنتج

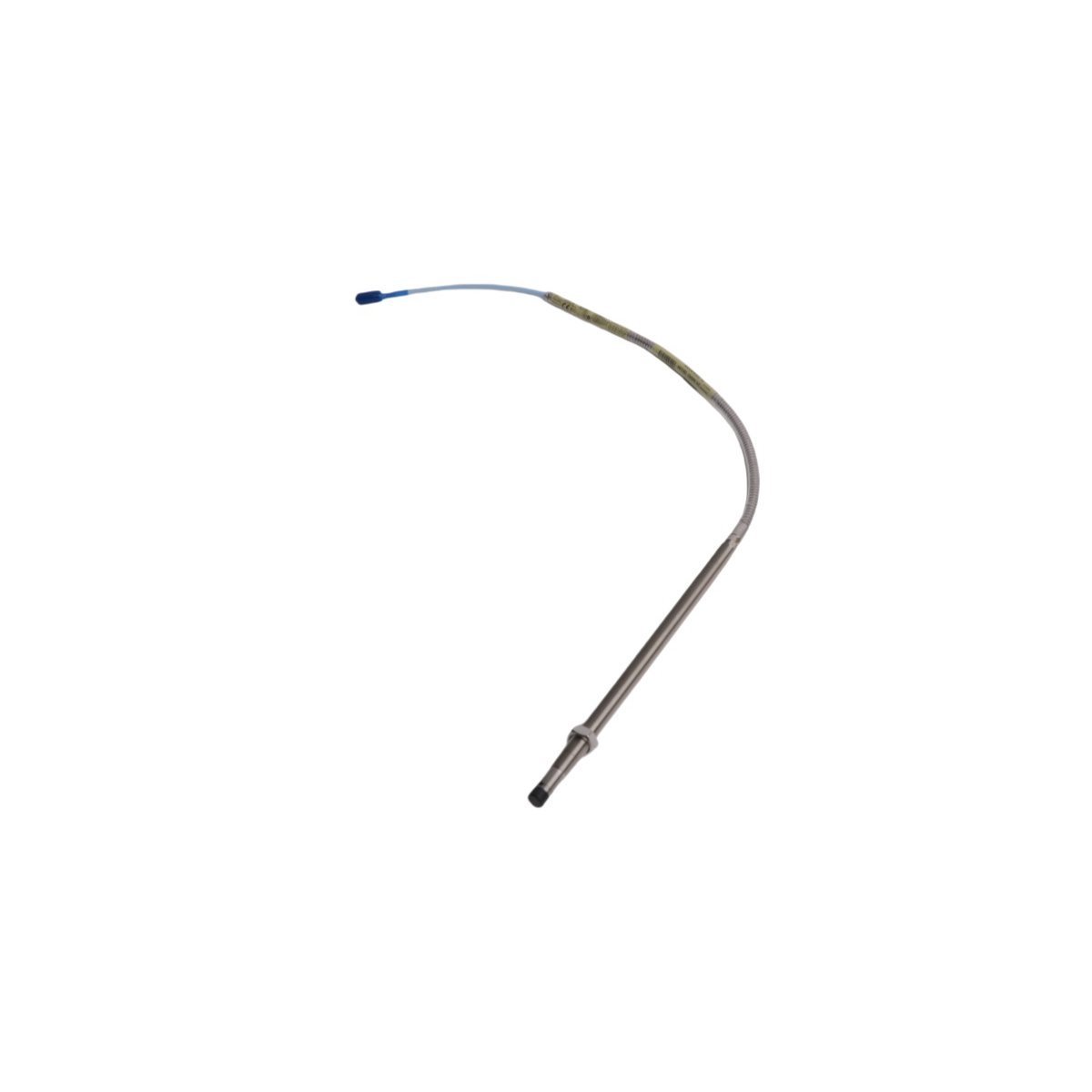

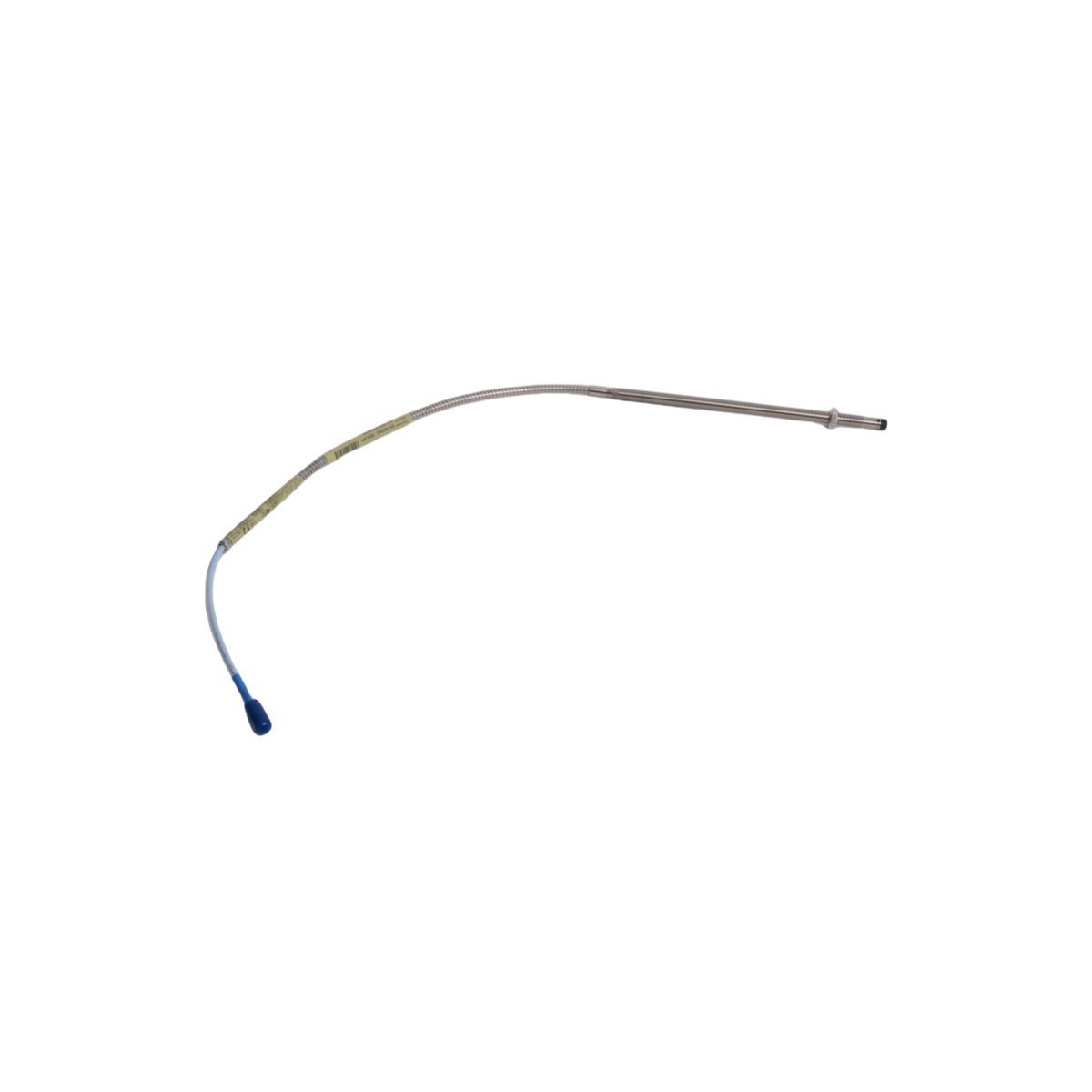

يُعد مسبار التيار الدوامي 330102-04-16-10-02-00 غير المتصل من Bently Nevada مستشعرًا قياسيًا في الصناعة لتتبع صحة الأصول الحيوية في التوربينات البخارية، والضواغط الطاردة المركزية، والمراوح الصناعية الضخمة. يتتبع مسبار التقارب هذا بحجم 8 مم اهتزاز العمود الديناميكي، والموضع المحوري، والنمو الحراري بدقة ميكرومترية، وينقل بيانات الإزاحة الفيزيائية الأولية مباشرة إلى رفوف حماية Bently Nevada 3500 وأنظمة التحكم الموزعة (DCS) على مستوى المصنع. تضمن بنيته القوية أداءً موثوقًا به في بيئات الآلات المعادية، مع الحفاظ على مقياس خرج ثابت 200 ملي فولت/ميل على الرغم من وجود زيوت المحامل المضطربة وضغوط التشغيل العالية. يثق مهندسو المصانع في هذا النموذج المحدد ضمن حلقات إيقاف التشغيل في حالات الطوارئ وتكوينات السلامة الآلية لمنع الأضرار الكارثية للآلات، وتقليل فترات التوقف القسري المكلفة، وتأمين وقت تشغيل إنتاج متواصل عبر عمليات النفط والغاز وتوليد الطاقة المعقدة.

تكوين هيكل رقم الجزء

النموذج الأساسي 330102

يحدد هذا مسبار تقارب 3300 XL بحجم 8 مم مع ملف لولبي 3/8-24 UNF باللغة الإنجليزية، يعمل كمطابقة هيكلية موثوقة لأغلفة الآلات الصناعية القياسية ومجموعات الحوامل المتخصصة.

لاحقة الطول غير الملولب (-04)

يحدد الرمز 04 طولًا غير ملولب يبلغ 0.4 بوصة. تتيح هذه الميزة الهندسية لجسم المسبار المرور بسلاسة عبر غلاف التثبيت مع ترك جزء دقيق من الخيط مكشوفًا لصواميل القفل الخارجية.

لاحقة الطول الإجمالي للعلبة (-16)

يحدد هذا الإعداد طول علبة إجمالي يبلغ 1.6 بوصة. يتيح هذا الطول لطرف المسبار أن يستقر بدقة بالنسبة لسطح العمود المستهدف عبر أبعاد مبيت المحمل النموذجية.

خيار الطول الكلي (-10)

تحدد اللاحقة 10 طول كابل كهربائي إجمالي يبلغ 1.0 متر (حوالي 3.3 قدم). يتوافق هذا التكوين القياسي تمامًا مع كابل تمديد بطول 4.0 أمتار أو 8.0 أمتار لإنشاء حلقة نظام محول متوازنة بطول 5.0 أمتار أو 9.0 أمتار.

خيار الموصل (-02)

تحدد هذه القيمة تضمين موصل ClickLoc محوري مصغر مع واقي موصل مثبت مسبقًا في المصنع. تحمي هذه الآلية نقطة التوصيل الكهربائية الحرجة من رش السوائل المستمر والغبار الصناعي.

اعتمادات الوكالة (-00)

يمثل الرمز 00 التكوين القياسي وغير المعتمد عالميًا. وهو مخصص لمناطق التشغيل الصناعية العامة التي لا تتطلب شهادات أمان جوهري أو مقاومة للانفجار.

المعلمات الميكانيكية والكهربائية

معلمات الموضع الميكانيكي والتركيب

معايرة فجوة الهدف

اضبط فجوة التثبيت باستخدام مقياس فولتميتر رقمي معاير متصل بأطراف خرج مستشعر Proximitor. اضبط عمق المسبار حتى يشير القراءة الأساسية إلى -10.0 تيار مستمر تمامًا، وهو ما يتوافق مع المركز الدقيق للنطاق الخطي 3300 XL (حوالي 50 ميل مسافة من السطح المستهدف).

حدود انحناء الكابل

فرض نصف قطر انحناء فيزيائي لا يقل عن 25.4 ملم (1.0 بوصة) أثناء تخطيط مسار المستشعر بالكامل. لا تثني الكابل بشكل حاد عند نقطة خروج جسم المسبار المصنوع من الفولاذ المقاوم للصدأ، حيث أن الإجهاد الفيزيائي العالي يشوه بنية الموصل الداخلية ويشوه حقول التيار الدوامي عالية التردد.

قيود عزم الخيط

لا تتجاوز عزم دوران تركيب أقصى يبلغ 22.6 نيوتن متر (200 رطل بوصة) عند ربط صواميل التثبيت الأساسية. يؤدي العزم الزائد إلى تشويه الغلاف الخارجي المصنوع من الفولاذ المقاوم للصدأ، وتشوه طبقات العزل الكهربائي الداخلية، ويسبب انحرافًا في المعايرة أو فقدان المستشعر بالكامل على مدى دورات حرارية ممتدة.

قدرات الحماية المتقدمة

مقاومة تامة للهجوم الكيميائي

يوفر طرف المسبار المصنوع من مادة PPS عالية الأداء وغلاف الفولاذ المقاوم للصدأ 303 حماية شاملة ضد السوائل التشحيمية القوية، وأبخرة الأمونيا الاصطناعية، وتسرب الرطوبة. يحافظ وجه المستشعر على استقرار عازل ثابت عبر نطاق حراري واسع يتراوح من -51 درجة مئوية إلى +177 درجة مئوية، مما يسمح بتتبع قياس دقيق خلال التغيرات الشديدة في العملية.

تكامل المصنع الكلي

يتكامل الإخراج التناظري الخام بشكل مثالي مع مجموعات تشخيص الآلات، ويوفر تتبعًا مباشرًا للعمود في الوقت الفعلي إلى شبكات Honeywell Experion PKS أو وحدات PLC الفردية. يضمن هذا الإعداد عدم وجود تأخير في الإرسال، مما يسمح لهندسة التحكم في المصنع بالاستجابة فورًا لإنذارات الاهتزاز العالية وبدء تشغيل إيقاف الأمان التلقائي.

معلومات الطلب

(1) مسبار Bently Nevada 330102-04-16-10-02-00 3300 XL 8mm.

(2) كابل محوري مدمج بطول 1.0 متر منخفض التشويش الميكانيكي.

(3) واقي موصل ClickLoc المحوري مثبت في المصنع.

(4) شهادة المطابقة الفنية.

إدارة وحماية الشحن

يقوم قسم اللوجستيات لدينا بمعالجة وإرسال الطلبات في غضون 2-7 أيام عند الانتهاء من الدفع، باستخدام طرق شحن ممتازة عبر DHL وFEDEX وUPS لضمان سرعة النقل. يتم شحن كل مستشعر مغلفًا في عبوات صناعية ثقيلة مضادة للكهرباء الساكنة، والتي تمنع تلف التأثير المادي وتمنع التفريغات الساكنة الشاردة، مما يضمن وصول المكون إلى منشأتك جاهزًا للتثبيت الفوري في الموقع.

التحليل الفني الميداني

س 1: ماذا يحدث إذا حاولت استخدام مسبار 3300 XL قياسي مع مستشعر Proximitor غير XL؟

ج 1: بينما يمكن توصيل الوحدات ميكانيكيًا، فإن خلط أجهزة XL وغير XL يؤدي إلى تدهور دقة النظام. يُظهر مسبار 3300 XL ملف مقاومة كهربائية مختلف مقارنة بمكونات السلسلة القديمة؛ يؤدي استخدام عناصر غير متطابقة إلى تحريف عامل المقياس 200 ملي فولت/ميل، وتحويل جهد الفجوة الاسمي، وإدخال أخطاء غير خطية عبر نطاق مراقبة الاهتزاز.

س 2: كيف أتحقق مما إذا كان المسبار قد تعرض لدائرة قصر داخلية أو عطل في الملف؟

ج 2: افصل المسبار عن كابل التمديد وقم بقياس المقاومة عبر الدبوس المركزي ClickLoc والجسم الخارجي باستخدام مقياس متعدد رقمي. يُظهر مسبار 3300 XL 8mm الوظيفي بكابل 1.0 متر مقاومة تيار مستمر مستمرة تتراوح بين 5.9 و 7.7 أوم. تشير القراءة القريبة من الصفر أوم إلى دائرة قصر داخلية، بينما تؤكد قراءة لا نهائية وجود حلقة مفتوحة.

س 3: ما هو الغرض من واقي الموصل الاختياري 02 في هذا التجميع المحدد؟

ج 3: يتضمن الخيار 02 غلافًا سيليكونيًا متخصصًا مصبوبًا مباشرة فوق الموصل المحوري المصغر. يمنع هذا التصميم زيت المحامل الداخلي والرطوبة والغبار المعدني الناعم من التسرب إلى الوصلة المحورية عالية المقاومة، مما يزيل الأعطال الأرضية المحتملة والضوضاء الناتجة عن الإشارة دون الحاجة إلى شريط ذاتي الالتصاق يُطبق يدويًا.

س 4: هل يمكن تثبيت هذا المسبار عبر غلاف الآلة بدون غلاف منفصل؟

ج 4: نعم، يمكنك تثبيت هذا المسبار مباشرة عبر فتحة ملولبة في غلاف الآلة، بشرط أن يتوافق سمك الغلاف مع أطوال الجسم غير الملولب والملولب. ومع ذلك، لتسهيل تعديلات الفجوة والصيانة عبر الإنترنت دون فتح الآلة، نوصي باستخدام مجموعة مبيت مسبار تقارب Bently Nevada خارجية.
