نظرة عامة على المنتج

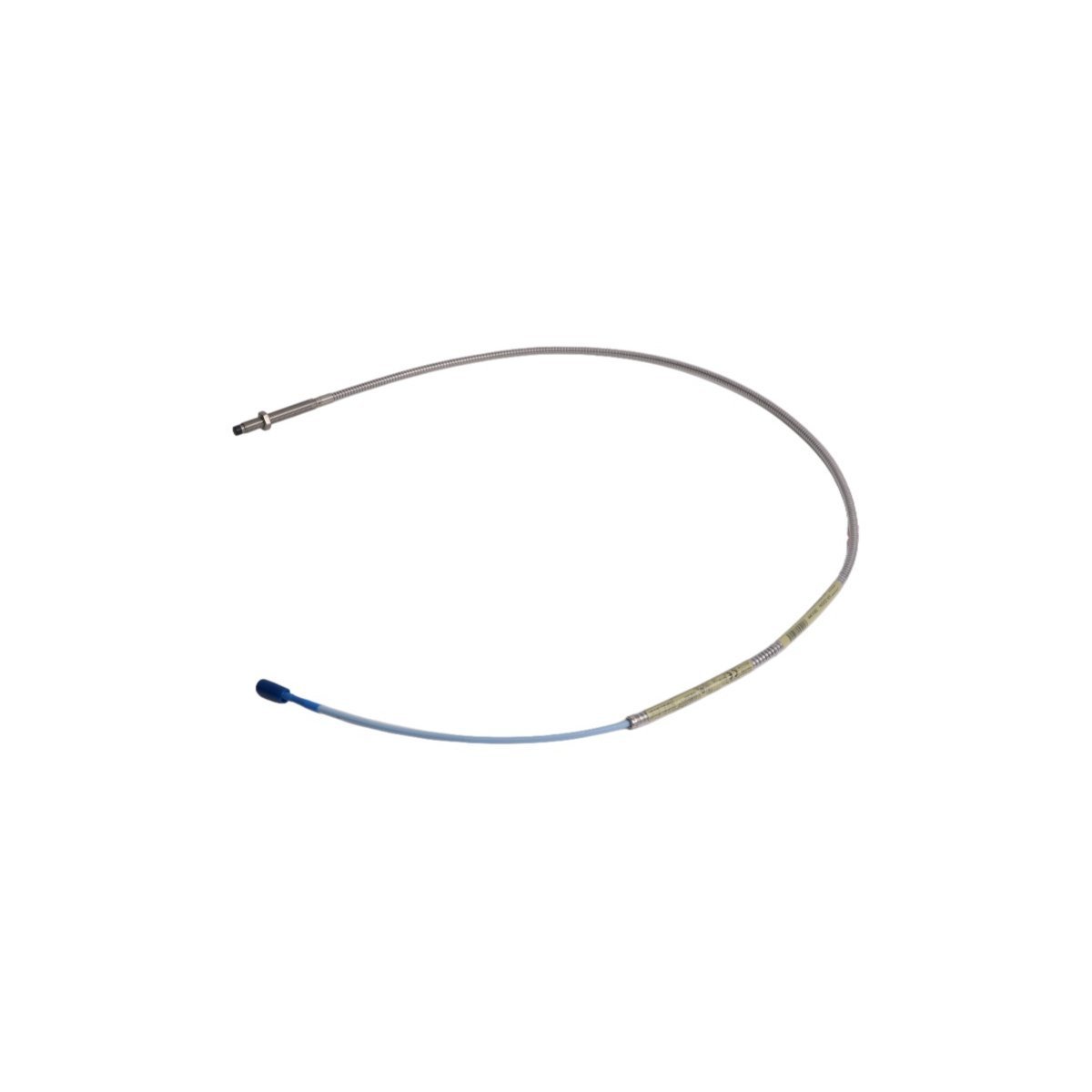

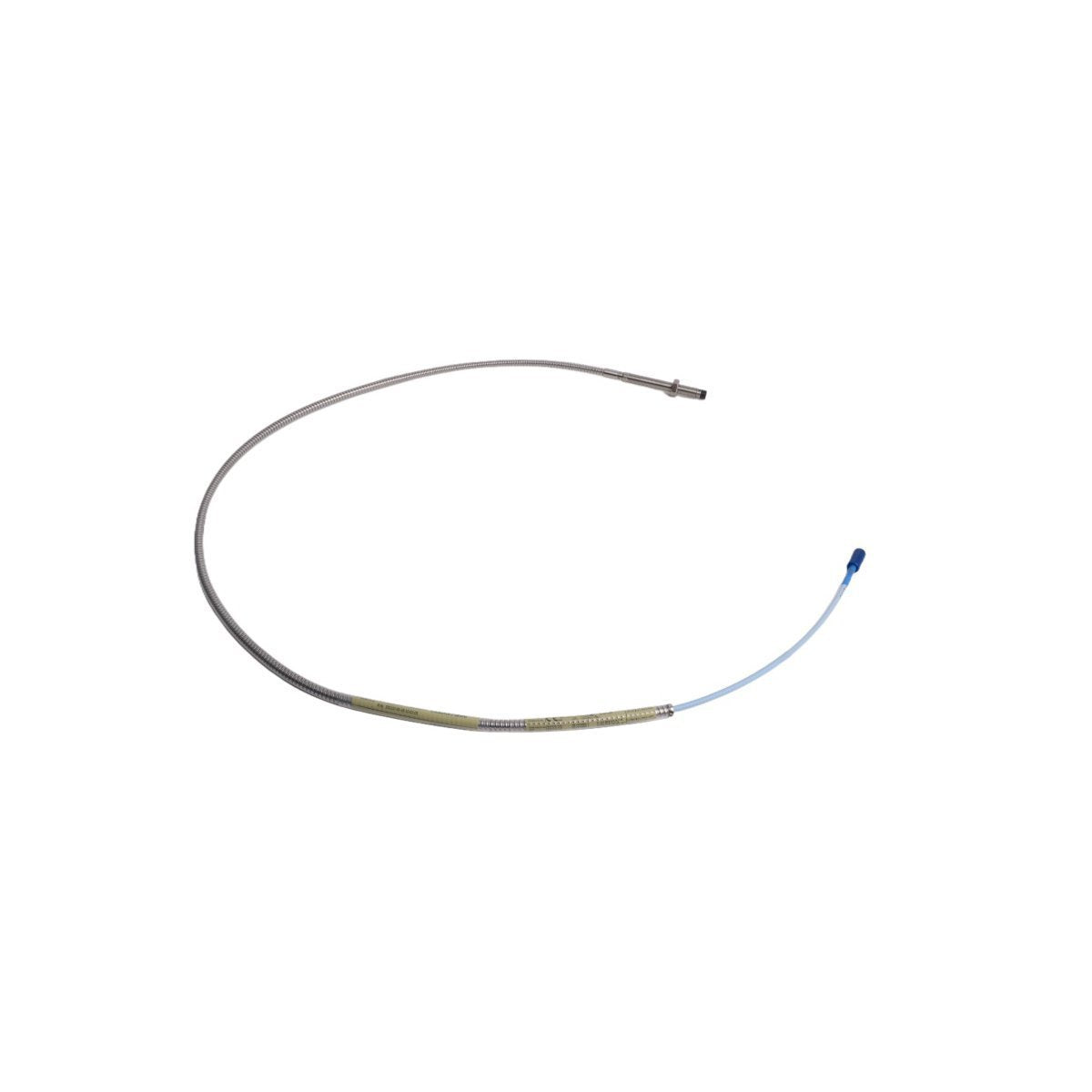

مسبار التقارب Bently Nevada 330102-00-20-05-01-05 3300 XL بحجم 8 مم ذو التثبيت العكسي يوفر تتبعًا حرجًا وغير تلامسي للإزاحة داخل حلقات حماية الآلات ذات المساحة المحدودة. يتميز هذا التكوين الهندسي المتخصص بخيوط خارجية تمتد على طول الجزء الخلفي من الغلاف، مما يسمح للفنيين بتركيب المسبار بشكل عكسي عبر دعامة التثبيت أو الجلبة داخل أغطية المحامل الداخلية الضيقة.

ينشر متخصصو التحكم هذا المستشعر الشديد التحمل ضمن شبكات أجهزة المراقبة الإشرافية للتوربينات (TSI) الشاملة لالتقاط تفاصيل اهتزاز عمود الدوران الشعاعي الدقيقة، وخلوص طبقة الزيت، ومعلمات إزاحة الدفع المحورية. ينقل كتلة استشعار التيار الدوامي الداخلية إشارة تناظرية خام خطية للغاية مباشرة إلى لوحات المراقبة عن بُعد ومرحلات الإغلاق في حالات الطوارئ. يغذي مسار البيانات الفوري هذا شبكات السلامة المركزية الخاصة بك من Honeywell Experion PKS أو Siemens S7 DCS بالقياس عن بُعد الدقيق المطلوب لبدء عمليات القفل والتعثر الآلية قبل حدوث تلامس شديد بين الدوار والجزء الثابت أو أعطال ميكانيكية عالية السعة.

فك تشفير ميزة بنية اللاحقة

330102 [الملف الأساسي 3300 XL 8mm ذو التثبيت العكسي]

يحدد عائلة المنتج كمسبار تقارب بالتيار الدوامي بقطر طرف 8 مم مصمم خصيصًا بنمط خيط خارجي 3/8-24 UNF مهيأ للتثبيت العكسي أو تركيب جلبة الغلاف.

-00 [تعريف الطول غير الملولب]

ينشئ تكوينًا أسطوانيًا غير ملولب بطول 0.0 بوصة، مما يضمن أن الخيوط الخارجية المتسقة تغطي طول الغلاف الفيزيائي بالكامل لزيادة تنوع العمق.

-20 [خيار طول الهيكل الإجمالي]

يحدد طول هيكل إجمالي يبلغ 2.0 بوصة، مما يوفر بصمة مادية مدمجة تتناسب تمامًا مع منافذ الغلاف الضحلة أو حوامل الدعم الداخلية.

-05 [طول الكابل الأساسي المدمج]

يحدد طول كابل محوري مدمج منخفض الفقد يبلغ 0.5 متر (1.6 قدم)، ويتم قياسه بدقة من طرف رأس المسبار إلى نقطة التوصيل الطرفية المصغرة.

-01 [اتصال خط محوري قياسي]

يزود الكابل الرئيسي المدمج بخط محوري مصغر قياسي غير مدرع ومنخفض الفقد ومزود بتركيب موصل ClickLoc ذكر عالي التكامل.

-05 [شهادة وكالة المناطق الخطرة]

يحمل موافقات سلامة شاملة متعددة الوكالات الدولية، بما في ذلك شهادات ATEX و IECEx وشهادات الأمان الداخلي في أمريكا الشمالية للنشر المستمر داخل مناطق المعالجة المتقلبة.

مصفوفة المعلمات الأبعاد والقياسية

مقاييس تشغيل المحول

دليل التركيب الميكانيكي وتحديد المواقع الهندسية

يجب على أطقم التركيب الميدانية استخدام التكوين ذو التثبيت العكسي بشكل صحيح عن طريق ربط مجموعة المسبار في دعامة التثبيت من الجانب الخلفي، أو داخل محول جلبة غلاف متخصص. اضبط خلوص الفجوة الميكانيكية الدقيقة باستخدام فولتميتر رقمي دقيق متصل بأطراف اختبار تشخيص مستشعر Proximitor 3300 XL البعيد. اربط المسبار للأمام باتجاه هدف العمود حتى يقرأ الفولتميتر حوالي -10.0 فولت تيار مستمر، مما يضع طرف المستشعر بالضبط في النقطة الوسطى الرياضية لحقل التتبع الخطي المعاير 2.0 مم.

حافظ على نصف قطر انحناء صارم لا يقل عن 25.4 مم (1.0 بوصة) عبر الكابل المحوري غير المدرع بطول 0.5 متر لمنع تجعيد العازل الداخلي أو تغيرات السعة. وجه الكابل المرن عبر قنوات واقية مؤرضة محلية لعزل الإشارة التناظرية الخام عن خطوط الطاقة عالية الجهد القريبة. يجب على الأطقم الميدانية التأكد من أن الطول الإجمالي المجمع لهذا المسبار الذي يبلغ طوله 0.5 متر وكابل التمديد المختار يتوافق مع ملف معايرة 5.0 متر أو 9.0 متر المطلوب بواسطة وحدة Proximitor البعيدة الخاصة بك.

قابلية البقاء الصناعية ودمج بنية DCS

يستخدم التصميم المتقدم للمسبار 330102-00-20-05-01-05 طرفًا مركبًا عالي الجودة من كبريتيد البوليفينيلين (PPS)، مصبوبًا مباشرة فوق ملف الاستشعار الداخلي لتشكيل حاجز محكم الغلق ومقاوم للغاز. يمنع هذا الختم الهيكلي تدهور العزل أو هجرة الرطوبة عندما يبقى جسم المستشعر مغمورًا باستمرار في زيوت المحامل الاصطناعية الساخنة، أو الأبخرة الكيميائية، أو تسرب البخار منخفض الضغط داخل أغطية الآلات المغلقة.

ينقل الخط المحوري غير المدرع منخفض الفقد الموجات التناظرية غير المخففة مباشرة إلى رف حماية الآلات Bently Nevada 3500/42M المركزي. يعكس رف المراقبة ديناميكيات العمود المتزامنة هذه إلى بنية Honeywell Experion PKS أو Siemens S7 PLC على مستوى المصنع عبر حلقات تناظرية مخصصة أو واجهات Modbus TCP آلية. يوفر هذا التكوين لغرفة التحكم قفلًا آليًا في جزء من الثانية للآلات وتتبعًا عميقًا لصحة الآلة التنبؤية في وقت واحد.

حزمة مخزون الصندوق التجاري

تحتوي حاوية الشحن الفردية المختومة من المصنع على المعدات التالية:

(1) مسبار التقارب الأصلي Bently Nevada 330102-00-20-05-01-05 ذو التثبيت العكسي

(2) طرف موصل ClickLoc محوري مصغر ذكر مثبت في المصنع

(3) واقي جلبة توصيل مركب قابل للإزالة

(4) بطاقة تتبع المواد الكاملة وشهادة معايرة الحلقة المادية الفردية

حماية الشحن ولوجستيات التوزيع السريع

يقوم مرفقنا اللوجستي الدولي بفحص جميع مخزون المعدات وتعبئته وشحنه في غضون 2-7 أيام بعد إتمام الدفع. نقوم بشحن جميع مكونات الآلات الحيوية عبر شركات الشحن الجوي السريع المتميزة، بما في ذلك DHL و FedEx و UPS، لضمان تسليم سريع ومتتبع ومؤمن لمنشأتك.

يقوم مستودعاتنا بلف كل مجموعة مسبار داخل ألواح تغليف صناعية ثقيلة مضادة للكهرباء الساكنة قبل تثبيتها داخل حشوات مبطنة بالرغوة ممتصة للصدمات ومخصصة. توفر عملية التعبئة الصارمة هذه حماية كاملة ضد التفريغ الكهروستاتيكي، والسقوط الشديد أثناء النقل، ودخول الرطوبة المحيطة على طول مسارات الشحن الدولية.

تشخيصات عمليات محول الطاقة الميدانية

س1: ما هي مشكلة التركيب المحددة التي يحلها تصميم المسبار ذو التثبيت العكسي مقارنة بمسبار التثبيت الأمامي القياسي؟

ج1: تتطلب المسابير القياسية مساحة مادية واضحة أمام سطح التركيب لربط الأسطوانة في مكانها. يحل المسبار ذو التثبيت العكسي (ملف -00-20-05) قيود المساحة في المحامل الداخلية أو الأغلفة مزدوجة الجدران حيث يكون الوصول الأمامي مسدودًا. يسمح للفنيين بربط المسبار بشكل عكسي عبر دعامة داخلية أو جلبة توجيه واقية من الخلف، مما يستغل المساحة المحدودة بالكامل.

س2: لماذا يتميز هذا المسبار بخيار كابل قصير بطول 0.5 متر بدلاً من كابل متكامل أطول؟

ج2: عادةً ما تضع تركيبات التثبيت العكسي طرف المسبار داخل أغطية الآلات الداخلية الضيقة أو خلوص المحامل حيث يمكن أن تعلق لفائف الكابلات الفضفاضة في الأجزاء المتحركة أو تتلف بسبب الزيت الساخن. يقلل تشغيل الكابل القصير بطول 0.5 متر (خيار -05) من ارتخاء الكابل داخل إطار الآلة، مما يسمح بانتقال نظيف إلى كابل تمديد صلب يخرج من غلاف الآلة بأمان عبر وصلة حاجز محكمة الغلق.

س3: هل يمكنني توصيل مسبار التثبيت العكسي هذا بوحدة Proximitor 3300 XL بحجم 11 مم إذا لزم الأمر؟

ج3: لا. يتميز هذا المسبار بقطر طرف 8 مم مصمم حصريًا لملف معايرة نظام 3300 XL 8mm القياسي (7.87 فولت/مم أو 200 ملي فولت/ميل). يؤدي توصيله بـ Proximitor بحجم 11 مم إلى عدم تطابق شديد في المعاوقة الكهربائية، مما يؤدي إلى عدم معايرة مسار المحول وينتج عنه قياسات إزاحة غير صالحة تمامًا.

س4: ما الإجراء الذي يجب علي اتخاذه إذا أطلق رف المراقبة إشارة تشبع ثابتة تبلغ -24 فولت تيار مستمر لهذه القناة؟

ج4: يشير خرج -24 فولت تيار مستمر ثابت إلى وجود عطل في الدائرة المفتوحة داخل حلقة التقارب. افحص وصلة ClickLoc المصغرة بين سلك المسبار الذي يبلغ طوله 0.5 متر وكابل التمديد الخاص بك للتأكد من أنها مشدودة بالكامل وخالية من الرطوبة أو تلوث الزيت. استخدم مقياس متعدد رقمي للتحقق من استمرارية الموصل المركزي إلى الدرع على طول الخط لتحديد مكان الانقطاع.
