نظرة عامة على المنتج

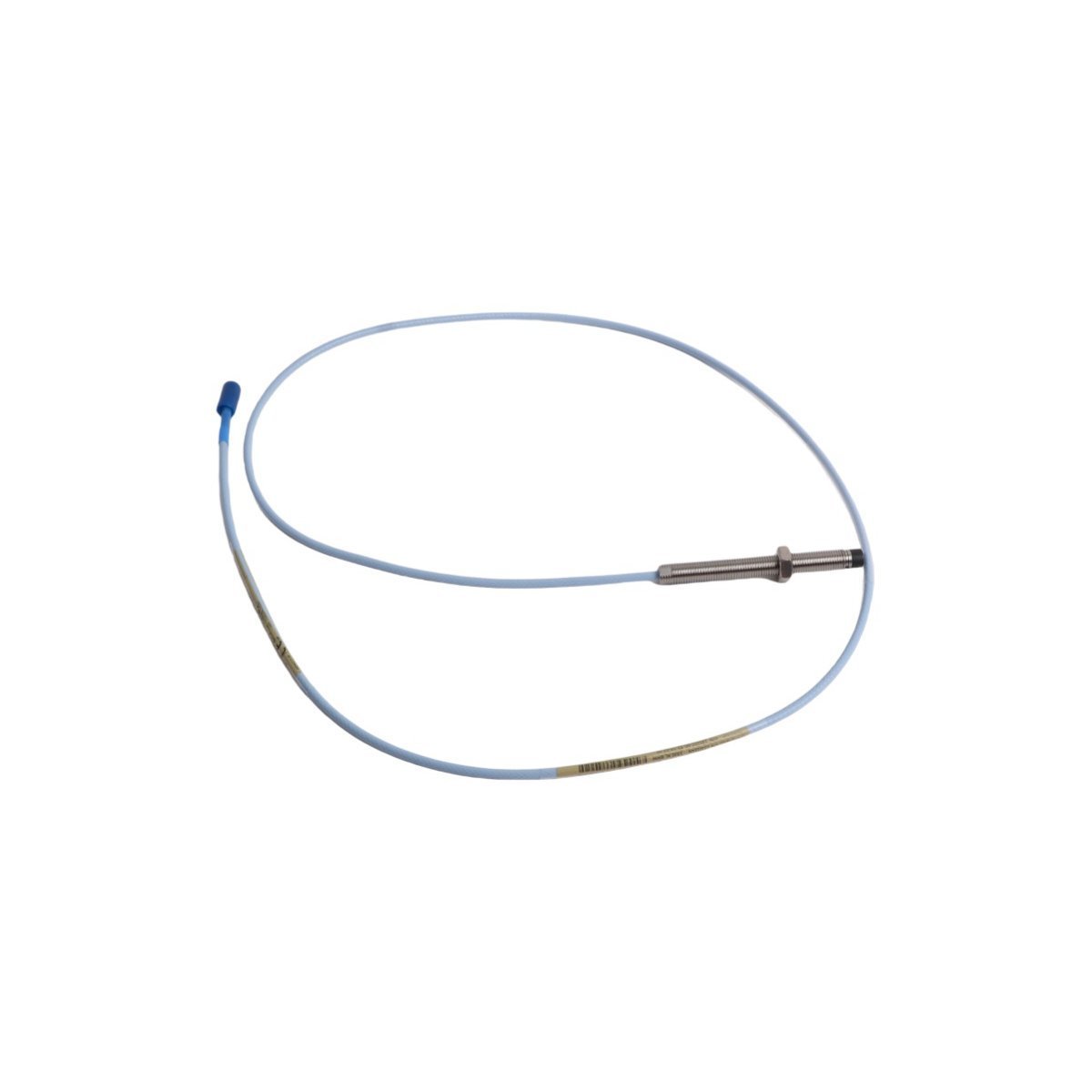

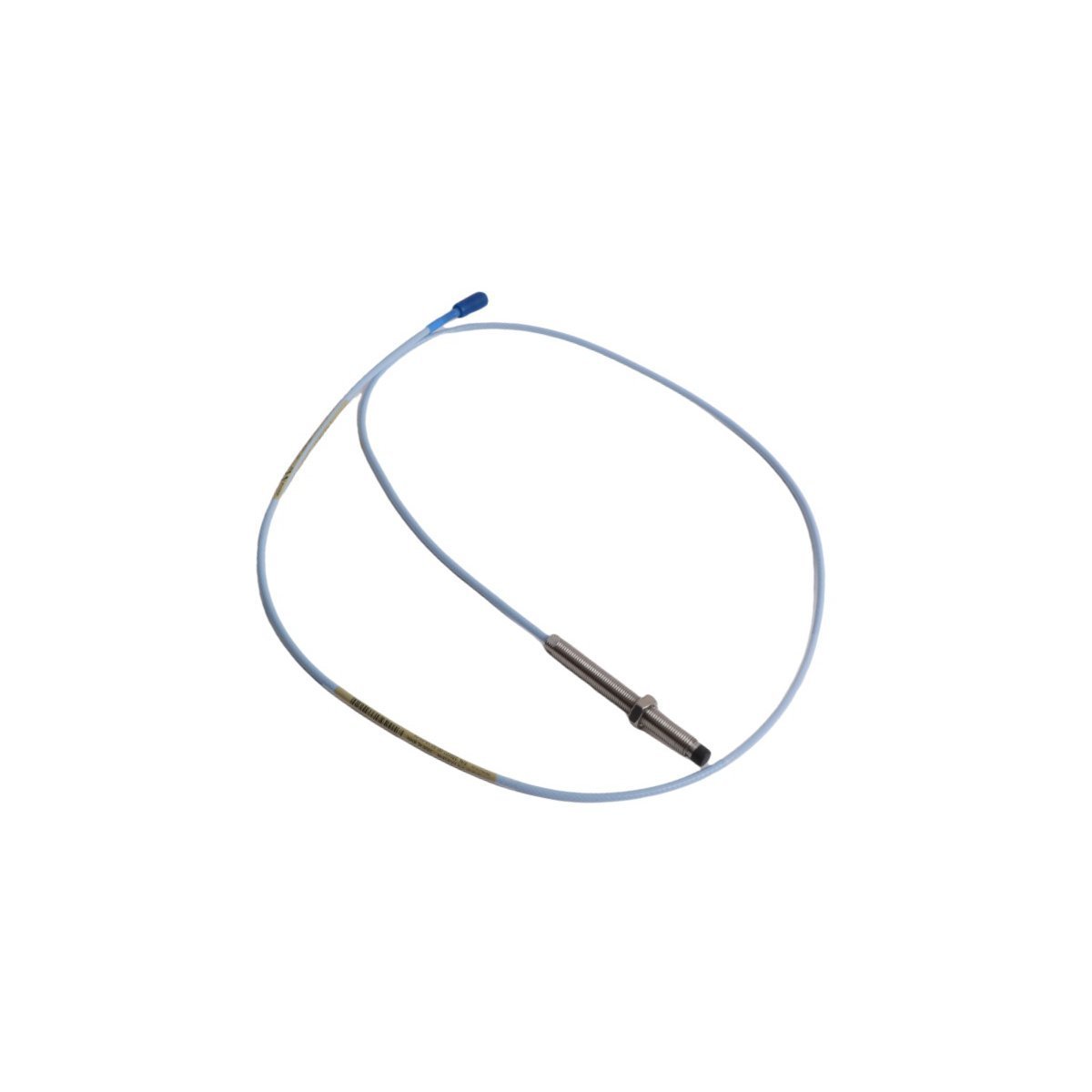

يعمل مسبار التقارب Bently Nevada 330101-36-80-10-02-00 كمكون أساسي للحساس لأنظمة حماية الآلات الحيوية. يقيس هذا المسبار بالتيار الدوامي 3300 XL 8 مم المسافات الثابتة والديناميكية بين طرف المسبار والهدف المرصود، مما يوفر ردود فعل دقيقة للاهتزاز والموضع. يعمل بسلاسة ضمن إعدادات أجهزة الإشراف على التوربينات (TSI)، حيث يغذي البيانات في الوقت الفعلي مباشرة إلى رفوف المراقبة Bently Nevada 3500 أو أنظمة التحكم الموزعة (DCS). تنشر المنشآت الصناعية هذا الجهاز على الآلات الدوارة عالية السرعة مثل التوربينات البخارية والضواغط الطاردة المركزية والمضخات الكبيرة لدفع المراقبة المستمرة للحالة وتنفيذ بروتوكولات الإغلاق في حالات الطوارئ. يقلل التصميم المتين من انجراف البيانات، مما يضمن البقاء وسلامة الإشارة تحت الإجهاد الحراري والميكانيكي المستمر.

توزيع تكوين النموذج

يحدد رقم الجزء الأبجدي الرقمي الأبعاد المادية الدقيقة، ومتغيرات الكابلات، ومعلمات موافقة الوكالة المطلوبة للتركيب المباشر في الميدان.

خيار الطول غير الملولب (-36)

تحدد هذه المعلمة طولًا غير ملولب يبلغ 3.6 بوصة على غلاف المسبار، مما يحسن أعماق الإدخال العميقة في أغلفة الآلات مع الحفاظ على الصلابة الهيكلية.

خيار الطول الإجمالي للغلاف (-80)

يحدد الاختيار طول غلاف إجمالي يبلغ 8.0 بوصة، مما يوفر المدى الضروري لسد الفجوة بين صناديق التوصيل الخارجية والأسطح الداخلية للعمود.

خيار الطول الكلي (-10)

يحدد هذا المؤشر طول كابل إجمالي يبلغ 1.0 متر، مصمم للتوصيل مباشرة بكابل تمديد أو غلاف حساس التقارب دون ارتخاء غير ضروري في الخط.

خيار الموصل والكابل (-02)

يتضمن التكوين موصلًا محوريًا مصغرًا من نوع click-loc وغلاف كابل قياسي، مما يوفر نقل إشارة منخفضة المعاوقة ومقاومة لمواد التشحيم الاصطناعية.

خيار موافقة الوكالة (-00)

يمثل هذا الرمز خيار عدم الموافقات القياسي، والمخصص للبيئات الصناعية العامة التي لا تتطلب شهادات أمان جوهري محددة.

مواصفات الأجهزة والأداء

إجراءات الهندسة الميدانية والتركيب

المادة المستهدفة ومتطلبات المعايرة

تحقق من أن المادة المستهدفة تطابق فولاذ AISI 4140 للحفاظ على عامل المقياس المعاير البالغ 200 ملي فولت/ميل. إذا كان العمود يستخدم سبيكة مختلفة، يجب على المهندسين إجراء تعديل يدوي لدائرة المعايرة ضمن برنامج رف المراقبة لتصحيح التباينات في الموصلية الكهربائية للهدف.

محاذاة جهد الفجوة الميكانيكية

ثبّت المسبار داخل الغلاف وراقب خرج جهد التيار المستمر للفجوة عبر حساس Proximitor أو اللوحة الخلفية لرف 3500. اضبط العمق الفيزيائي حتى يقرأ الفولتميتر -10.0 فولت تيار مستمر، مما يشير إلى نقطة المنتصف الدقيقة للمدى التشغيلي الخطي. أحكم ربط الصواميل اللولبية على قيمة العزم المحددة لتثبيت الموضع الميكانيكي.

إدارة وحماية الكابل المحوري

مرر الكابل المحوري المدمج باستخدام نصف قطر انحناء أدنى يبلغ 25.4 مم (1.0 بوصة) لحماية التدريع الداخلي من الفشل الهيكلي. قم بتمرير جميع كابلات التمديد عبر أنابيب معدنية مخصصة ومؤرضة لعزل إشارات التيار الدوامي الضعيفة عالية التردد عن التداخل الناتج عن خطوط الطاقة عالية الجهد في المصنع.

مصفوفة التكامل الصناعي

تحمل البيئات الصناعية الثقيلة

يقاوم طرف المسبار المصنوع من كبريتيد البوليفينيلين التحلل الكيميائي من زيوت التشحيم الصناعية القاسية والرطوبة والغازات المسببة للتآكل. تضمن خيوط غلاف الفولاذ المقاوم للصدأ السلامة الميكانيكية أثناء التعرض المطول للاهتزازات الهيكلية عالية السعة.

واجهة نظام التحكم

يقترن هذا الحساس مع حساسات Proximitor القياسية 3300 XL لتوفير مخرجات جهد تناظرية. تُغذى الإشارات الناتجة مباشرة في وحدات مراقبة الآلات المتخصصة، وتتكامل بسلاسة مع معماريات DCS على مستوى المصنع مثل Honeywell Experion PKS عبر بوابات اتصال Modbus أو OPC UA.

محتوى طلب الحزمة

(1) مسبار التقارب Bently Nevada 330101-36-80-10-02-00 مع كابل محوري مدمج بطول 1.0 متر

(2) صواميل لولبية مثبتة في المصنع لتحديد الموضع الميكانيكي وتثبيت التركيب

(3) غطاء حماية موصل من السيليكون للحماية البيئية

(4) شهادة وثائق المعايرة الأصلية

إرشادات اللوجستيات والإرسال

وقت التسليم يتراوح بين 3-5 أيام عند انتهاء الدفع. يتم إرسال جميع الشحنات الدولية عبر شركات الشحن الجوي الممتازة، بما في ذلك DHL وFEDEX وUPS، مما يضمن التخليص الجمركي السريع. لحماية معلمات المعايرة الدقيقة، يقوم فريق اللوجستيات بإغلاق الجهاز داخل عبوات صناعية مضادة للكهرباء الساكنة كاملة مع حشوات رغوية ممتصة للصدمات.

الأسئلة الشائعة حول تشخيصات مسبار التقارب

س1: كيف يمكن للمهندس التحقق من أن المسبار يعمل بشكل صحيح قبل بدء تشغيل الجهاز؟

ج1: قم بتوصيل مقياس متعدد رقمي بشريط أطراف حساس Proximitor وقم بقياس جهد التيار المستمر عبر أسلاك الإشارة والأسلاك المشتركة. تشير قراءة تتراوح بين -2.0 فولت تيار مستمر و -18.0 فولت تيار مستمر إلى مسبار نشط ضمن فجوة التشغيل الخاصة به. تشير قراءة قريبة من 0 فولت تيار مستمر إلى دائرة قصر، بينما تشير قراءة تقترب من -24 فولت تيار مستمر إلى دائرة مفتوحة أو مسافة فجوة مفرطة.

س2: هل يتطلب هذا المسبار بطول 1.0 متر تكوين كابل تمديد محدد؟

ج2: نعم، يتطلب نظام 3300 XL 8 مم طول نظام إجمالي إما 5.0 أمتار أو 9.0 أمتار. نظرًا لأن هذا المسبار المحدد يحتوي على كابل مدمج بطول 1.0 متر، يجب عليك إقرانه بكابل تمديد بطول 4.0 أمتار أو 8.0 أمتار يطابق نموذج Proximitor المحدد المستخدم لتجنب تشويه عامل المقياس.

س3: ما الذي يسبب تغييرًا مفاجئًا في جهد الفجوة عندما يعمل الجهاز بحمل ثابت؟

ج3: تشير التحولات المفاجئة عادةً إلى حركة ميكانيكية مثل أقواس التثبيت المفككة، أو هجرة عمود الهدف، أو تدهور خطير في محامل بابيت العمود. إذا أظهر الفحص الميكانيكي أن كل شيء محكم، فافحص الموصلات المحورية بحثًا عن تلوث بالزيت أو تسرب الرطوبة، مما يغير معاوقة الدائرة.
