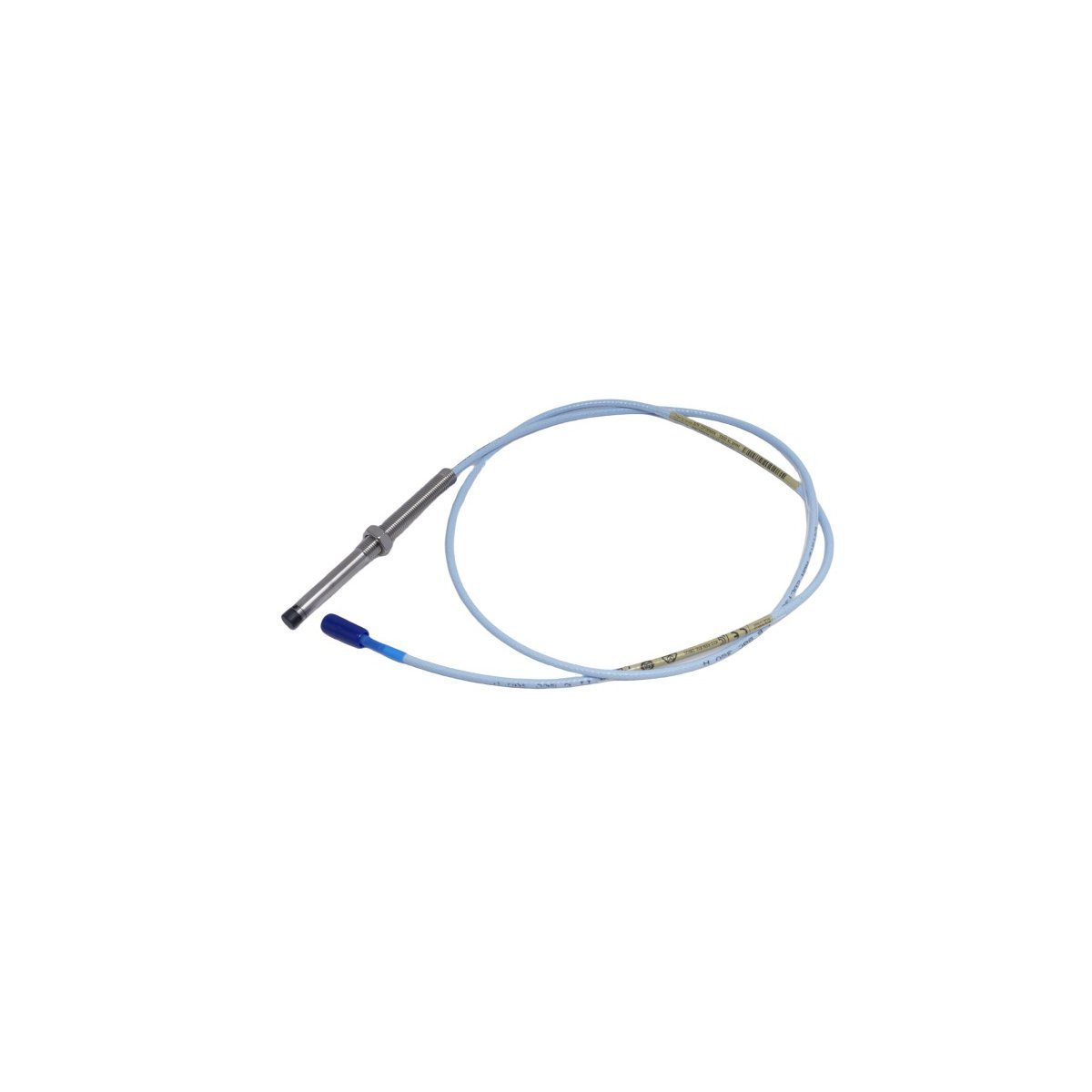

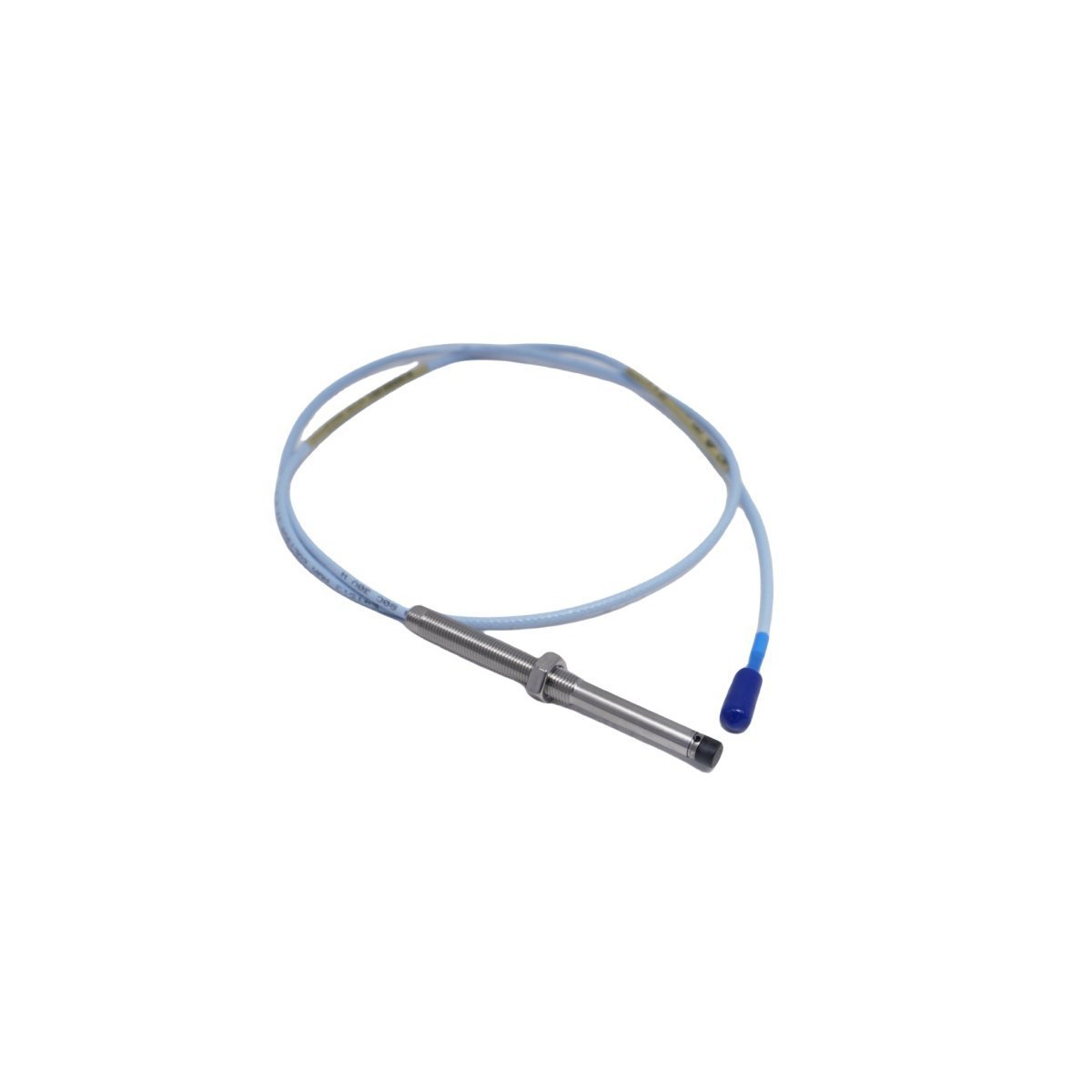

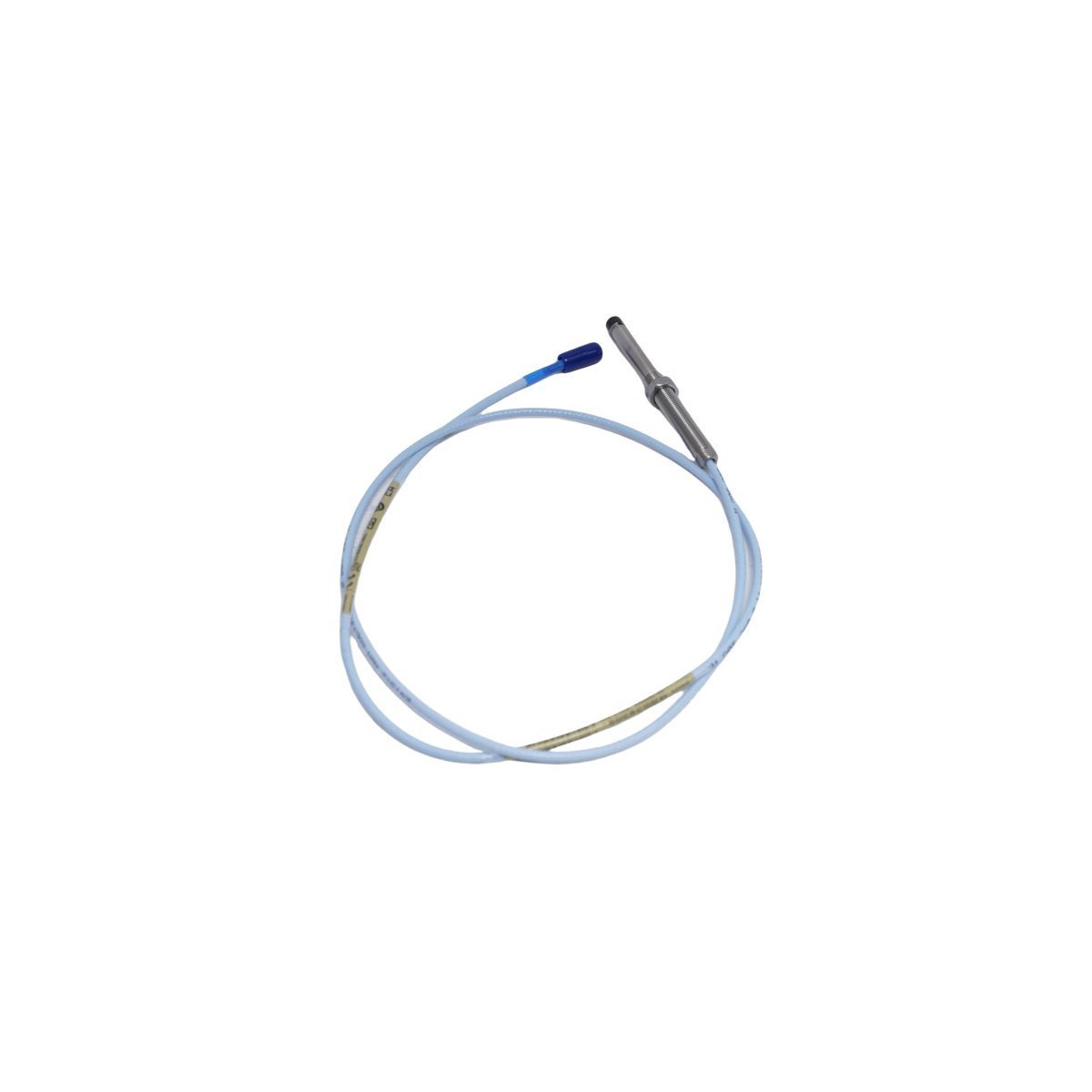

تعتبر Bently Nevada 330101-15-40-10-02-00 بمثابة مجسات القرب الأولية من طراز 3300 XL المستخدمة لتنفيذ قياسات إزاحة العمود والاهتزازات بدون تلامس عبر منصات نظام حماية الآلات Bently Nevada 3500.

المعلمات الفيزيائية والكهربائية

خصائص مراقبة الآلات وTSI

يعمل مستشعر القرب هذا على مبدأ التيار الدوامي لتتبع سلوك العمود الديناميكي وديناميات الدوار. يقوم التجميع الميكانيكي بتحويل معلمات المسافة إلى حقول RF عالية التردد يتم إنشاؤها بواسطة Proximitor. يعتمد معايرة الحقل على التحقق الدقيق من جهد الفجوة، مستهدفًا نقطة فحص متوسطة الحجم تبلغ -10 VDC للحصول على أفضل خطية. توفر بنية الطرف الدقيقة مقاييس مستقرة لقياس مسبار التيار الدوامي (عادة 7.87 فولت/ملم) مع قمع التداخل متعدد القنوات في الإعدادات الشعاعية الكثيفة.

قائمة فحص الشحن اللوجستي

• 1 مسبار قرب Bently Nevada 330101-15-40-10-02-00

• 2 صواميل تثبيت سداسية نحاسية 3/8-24

• 1 غطاء حماية سيليكون للموصل المحوري

إرشادات التركيب الميكانيكي

• استقرار تعشيق السن

  تأكد من أن تثبيت الحامل يحقق تعشيقًا محكمًا للسن للقضاء على توافقيات اهتزاز الهيكل التي تشوه القراءات الحقيقية للهدف.

• التحقق من جهد الفجوة

  اضبط عمق الإدخال الميكانيكي حتى يسجل التحقق من جهد الفجوة حوالي -10 VDC عند نقاط اختبار رف الشاشة.

• نصف قطر عزل الخلوص

  حافظ على نصف قطر أسطواني مفتوح لا يقل عن 15 ملم حول طرف المسبار لمنع تشوهات الهدف من الجدران المعدنية المحيطة.

• معالجة الموصل المحوري

  قم بشد الموصل المحوري المصغر ClickLoc يدويًا؛ لا تستخدم كماشة أو أدوات ميكانيكية لتجنب سحق الدبابيس الداخلية.

الأسئلة الشائعة حول نظام محول الطاقة

• هل يدعم تكوين مسبار القرب هذا استبدال طرف التبديل السريع؟

  نعم. يمكن فصل المسبار فعليًا عن كابل التمديد بينما يظل جهاز Proximitor الرئيسي ورف الشاشة يعملان.

• كيف يؤثر التشطيب السطحي الهيكلي على قياس مسبار التيار الدوامي؟

  تعدل عيوب السطح أو الاختلافات في البنية الدقيقة التوصيلية الكهربائية، مما يغير عامل المقياس الخطي المعاير البالغ 7.87 فولت/ملم.

• ما هو العرض المادي الذي يشير إلى فشل في التحقق من جهد الفجوة؟

  تشير قراءة التحقق التي تقترب من 0 VDC أو تتجاوز -18 VDC إلى دائرة مفتوحة، أو دائرة قصر، أو فجوة ميكانيكية غير صحيحة.

• هل يمكن لهذا النموذج العمل بأي طول من كابل التمديد؟

  لا. يجب أن يتطابق المسبار مع تكوين النظام المحدد، مثل طول الحلقة الإجمالي للنظام البالغ 5.0 أمتار أو 9.0 أمتار، للحفاظ على المعايرة.

• كيف تتم إدارة قمع التداخل عند تثبيت مسبارين متعامدين؟

  حافظ على مسافة فصل محورية لا تقل عن 40 ملم بين أطراف المسبارين عند مراقبة أقسام عمود متطابقة لمنع تداخل الترددات اللاسلكية.

• ما هو الحد الأقصى لدرجة حرارة التشغيل للمادة الطرفية؟

  يحافظ طرف البوليمر الفلوري PPS على السلامة الهيكلية والكهربائية أثناء التعرض الحراري المستمر حتى 177 درجة مئوية.

• هل هناك حاجة إلى حاجز عزل خارجي لتركيبات المناطق الخطرة؟

  نعم. يجب توصيل حواجز السلامة الجوهرية بين حلقة مستشعر Proximitor ورف نظام المراقبة.

• ماذا يحدث إذا تم إهمال غطاء الموصل المحوري في الظروف الرطبة؟

  يزيد تسرب الرطوبة من مقاومة التسرب الكهربائي، مما يتسبب في انحراف المعايرة وإنذارات أعطال القناة المتقطعة.
