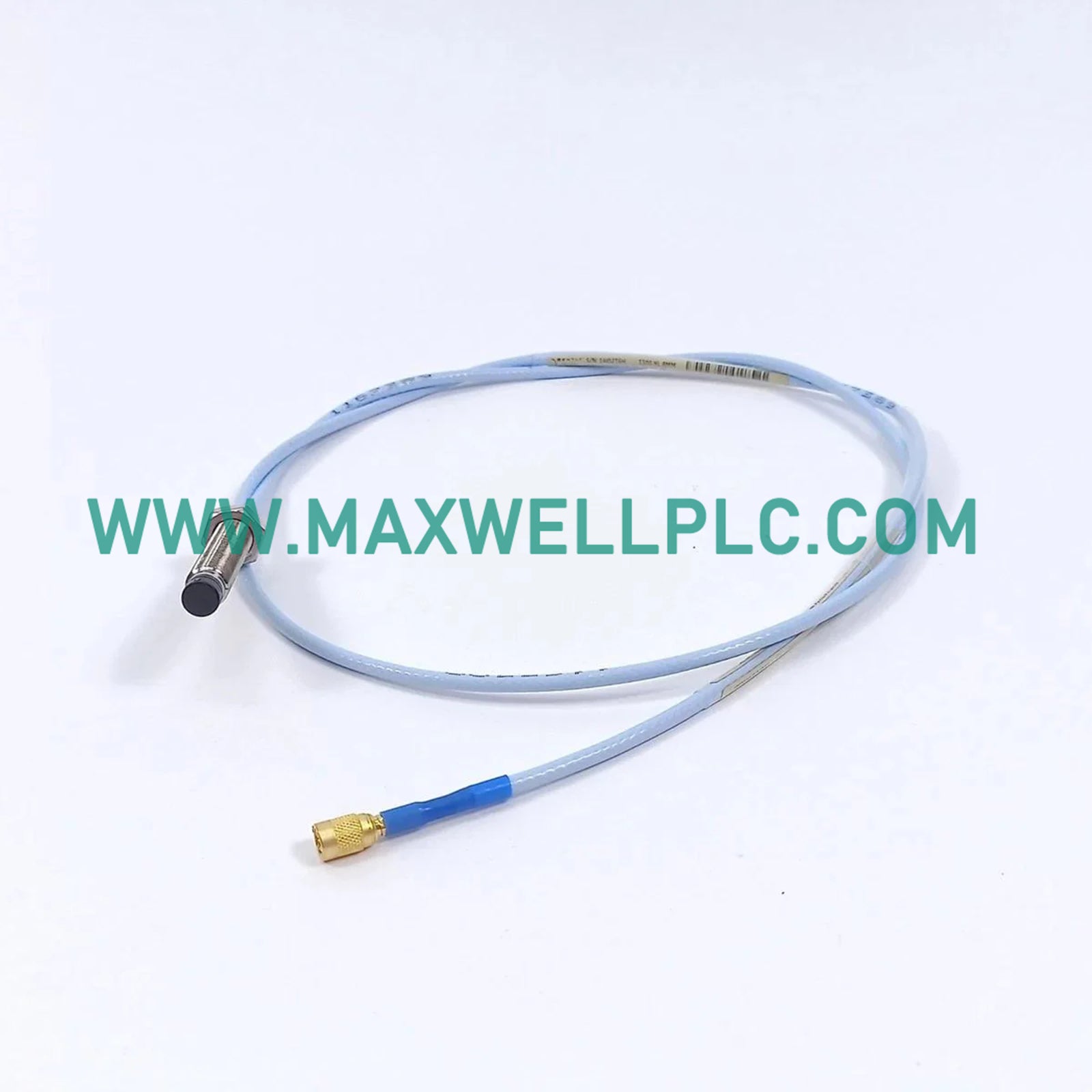

يعمل Bently Nevada 330101-02-12-10-02-00، والمُفهرس أيضًا باسم 330101-02-12-10-02-00 مسبار التقارب 8 مم، كمكون مادي مخصص لاستشعار الاهتزازات المحورية والوضع الشعاعي للعمود داخل أنظمة حماية الآلات ومراقبة حالتها.

التهيئة وتكوين النموذج

• النموذج: 330101 (مسبار 3300 XL 8 مم)

• حجم السن: 3/8-24 UNF

• الدرع: غير متضمن

• الطول غير المسنن: 0.2 بوصة

• طول الغطاء: 1.2 بوصة

• الطول الإجمالي: 1.0 متر (3.3 قدم)

• الموصل: موصل محوري مصغر ClickLoc

• موافقة الوكالة: غير مطلوبة

المواصفات الفنية للمعدات

التحقق من إشارة التيار الدوامي

يستخدم نظام المسبار 3300 XL 8 مم إشارة حامل عالية التردد لقياس الفجوة بين طرف المسبار والهدف الموصل المرصود. يتطلب القياس الدقيق مادة هدف متوافقة مع فولاذ AISI 4140. يجب على فنيي الميدان التحقق من جهد الفجوة باستخدام مقياس متعدد رقمي؛ عادة ما يتركز نطاق التشغيل المستهدف عند -10 VDC. يجب تخفيف أي انحراف عن النطاق الخطي أو دليل على التداخل من المجسات المجاورة عن طريق الحفاظ على فصل مادي مناسب والتأكد من توجيه كابل المسبار بعيدًا عن خطوط التيار المتردد عالية الجهد للحفاظ على سلامة الإشارة لتحليل ديناميكيات الدوار.

نطاق التسليم

• وحدة واحدة من مسبار التقارب 330101-02-12-10-02-00 8 مم

• وحدة واحدة من موصل ClickLoc المحوري المصغر القياسي (مدمج)

أفضل ممارسات التثبيت

• تركيب المسبار: تأكد من تثبيت المسبار في حامل صلب لمنع ضوضاء الإشارة الناتجة عن الاهتزاز.

• تفاعل الخيط: تأكد من تثبيت المسبار في مكانه بواسطة صامولة القفل المتوفرة للحفاظ على مسافة الفجوة المحددة.

• التأريض: تأكد من توصيل الدرع المحوري بالأرض المشتركة عند الشاشة أو كتلة الأطراف لمنع حلقات الأرض.

• الخلوص: حافظ على منطقة خالية بحد أدنى حول طرف المسبار لتجنب تأثير هندسة الغلاف المحيط، والتي يمكن أن تشوه الناتج الخطي.

استفسارات الأداء الفني

• ما هي الوظيفة الأساسية لنظام المسبار 3300 XL؟

  يحول المسبار تغيرات الفجوة الفيزيائية إلى إشارة كهربائية، والتي يتم معالجتها بعد ذلك بواسطة مستشعر Proximitor لتوفير مراقبة مستمرة لاهتزاز العمود وإزاحته.

• هل يمكن استخدام هذا المسبار في البيئات ذات درجات الحرارة العالية؟

  نعم، تم تصنيف المسبار للتشغيل حتى 177 درجة مئوية، بشرط أن يكون الكابل المحوري والموصل مصنفين أيضًا لبيئة حرارية معينة للتطبيق.

• ما هو الغرض من موصل ClickLoc؟

  يوفر موصل ClickLoc اتصالًا آمنًا ومقاومًا للاهتزاز للكابل المحوري، مما يضمن اتصالًا كهربائيًا ثابتًا دون الحاجة إلى آليات قفل يدوية تقليدية.

• كيف يجب ضبط فجوة المسبار أثناء التشغيل؟

  يجب وضع المسبار بحيث يكون جهد الإخراج DC في منتصف النطاق الخطي، عادةً -10 VDC، بالنسبة لخط مركز العمود عند سرعة التشغيل.

• هل يتطلب هذا المسبار معايرة محددة لمواد مختلفة؟

  نعم، تم تحسين المعايرة القياسية لفولاذ AISI 4140. إذا اختلفت مادة الهدف، يجب تطبيق تعديل عامل مقياس أو منحنى معايرة مخصص.

• هل من الضروري استخدام كابلات مدرعة لهذا الطراز؟

  الدرع اختياري للحماية الميكانيكية. إذا كانت بيئة التركيب تتضمن حطامًا أو إجهادًا ميكانيكيًا عاليًا، فيجب تحديد الدرع في الطلب.

• كيف يؤثر الطول غير المسنن على التثبيت؟

  يحدد الطول غير المسنن البالغ 0.2 بوصة الحد الأدنى من الخلوص المطلوب من سطح التركيب إلى طرف المسبار. تأكد من أن سمك الحامل لا يتداخل مع منطقة الاستشعار النشطة.

• هل يمكنني استخدام كابل أطول من 1.0 متر؟

  تم ضبط نظام 3300 XL لأطوال كابلات محددة (إجمالي 5 أمتار أو 9 أمتار). سيؤدي استخدام طول غير متسق مع تصميم النظام إلى تدهور استجابة التردد والدقة.
