نظرة عامة على المنتج

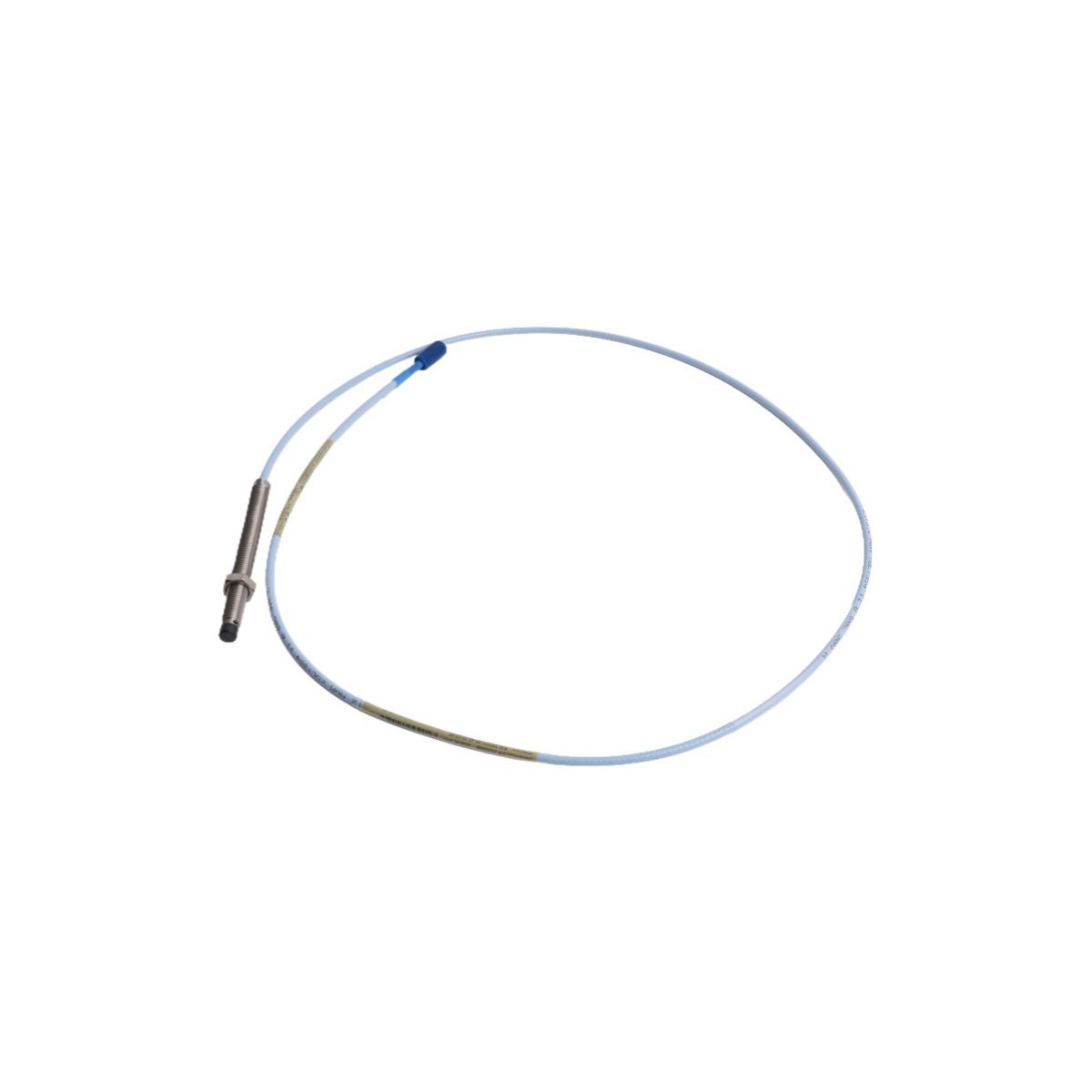

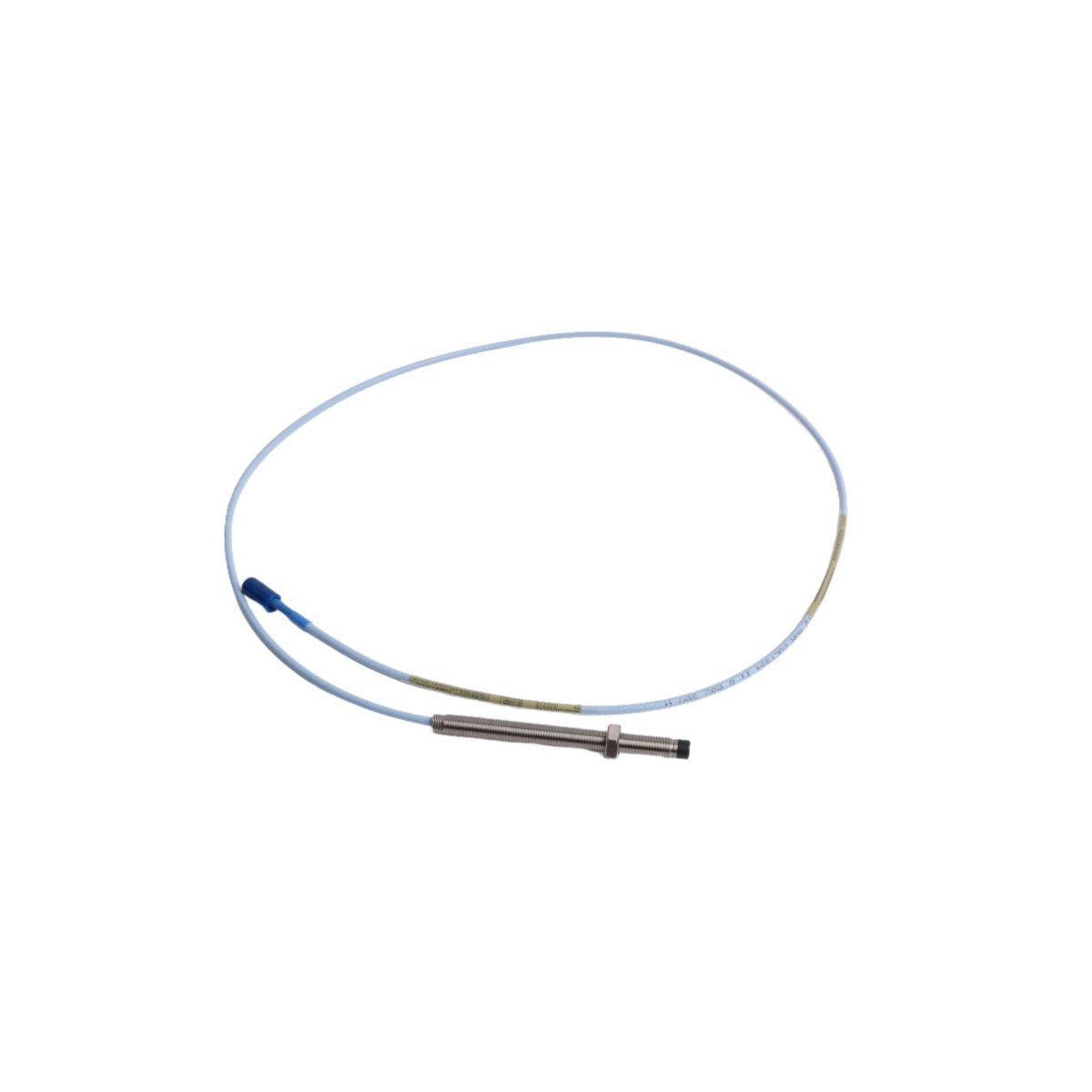

يوفر مسبار التقارب القياسي Bently Nevada 330101-00-40-10-02-05 بحجم 8 مم مراقبة مستمرة بدون تلامس للإزاحة، وهو أمر حيوي للآلات الدوارة عالية السرعة. يلتقط مستشعر التيار الدوامي الدقيق هذا اهتزاز عمود الدوران في الوقت الفعلي، وتغيرات الموضع المحوري الديناميكية، والانحرافات مع استقرار حراري لا مثيل له. يعمل كمكون أساسي للقياس عن بعد ضمن حلقات إيقاف الطوارئ الحرجة وإعدادات أدوات مراقبة التوربينات (TSI) الآلية. تم تصميمه لتطبيقات الوصول الموسع عبر الأصول الصناعية الثقيلة - بما في ذلك مولدات التوربينات البخارية، والضواغط الطاردة المركزية واسعة النطاق، ومضخات العمليات متعددة المراحل - يقوم ببث توقيعات الجهد الخطي الدقيقة إلى رفوف مراقبة Bently Nevada 3500 وأنظمة التحكم الموزعة (DCS) الخاصة بالمؤسسات. يضمن هذا القياس عن بعد الخالي من العيوب أن تتمكن فرق هندسة المصانع من التخلص من الأعطال الكارثية غير المتوقعة وتنفيذ تسلسلات حماية الماكينة الآلية بثقة مطلقة.

فك تشفير لاحقة رقم الجزء وبنية الأجهزة

يضمن تحليل رموز التكوين المحددة مطابقة هيكلية دقيقة ومحاذاة مقاومة الحلقة أثناء شراء صيانة المنشأة.

ملف تعريف الخيط وتحديد القاعدة (330101)

يحدد هذا المعرف تصميم مسبار التقارب القياسي بحجم 8 مم الذي يستخدم خيوطًا إنجليزية بملف تعريف 3/8-24 UNF بدون دروع مادية مدمجة من الفولاذ المقاوم للصدأ.

خيار الطول غير الملولب (00)

يحدد هذا الاختيار جزءًا غير ملولب بطول 0.0 بوصة على غلاف المسبار، مما يوفر تغطية كاملة للخيط عبر الغلاف بأكمله لتحسين وضع العمق داخل الأقواس الموضعية.

لاحقة طول الغلاف الكلي الموسع (40)

يحدد الرقم 40 طول غلافًا كليًا ممتدًا يبلغ 4.0 بوصات، مما يوفر الوصول الميكانيكي العميق المطلوب للمرور عبر قواعد المحامل السميكة أو الأغطية الهيكلية الخارجية أو حواف التركيب المتخصصة.

تحديد الطول الكلي للكابل (10)

يقيس كابل الإرسال المحوري المدمج طولًا إجماليًا قدره 1.0 متر (3.3 قدم)، مما يحدد معلمات مقاومة الحلقة الأساسية القياسية قبل الاتصال بكابل تمديد.

موصل وبناء الكابل (02)

ينتهي الكابل بموصل ClickLoc محوري مصغر على عزل غير مدرع قياسي، مما يتيح دورات تزاوج قفل موثوقة وأمان الدائرة الكهربائية عالية التردد.

موافقات البيئة الخطرة (05)

يضمن هذا الخيار الامتثال الشامل للسلامة العالمية، ويوفر شهادات ATEX و IECEx و CSA للنشر الآمن والدائم داخل مناطق العمليات المتقلبة ومناطق الغازات المتفجرة.

مواصفات الأجهزة والمقاييس الميكانيكية

محاذاة ميكانيكية في الموقع وبروتوكول الأسلاك

تكوين هدف جهد الفجوة الدقيق

يجب على فرق التركيب في الموقع تعيين فجوة التقارب المادية باستخدام مقياس متعدد رقمي متصل بأطراف خرج مستشعر Proximitor المقابلة. قم بتدوير غلاف المسبار الذي يبلغ طوله 4.0 بوصات ببطء في الأقواس حتى يسجل القياس عن بعد في الوقت الفعلي خط أساس ثابتًا قدره -10.0 VDC، مما يمحاذي طرف المستشعر بدقة في منتصف منحنى قياسه الخطي.

حماية قلب الكابل المحوري وقيود الانحناء

حافظ على نصف قطر انحناء ثابت بحد أدنى 25.4 مم (1.0 بوصة) للكابل المحوري القياسي غير المدرع أثناء التوجيه في الموقع. تجنب شد الكابل بإحكام عبر الفتحات المعدنية الهيكلية الحادة أو حواف الآلات لمنع فشل عزل القلب من اهتزاز المعدات المستمر.

عزل وصلات الموصلات

اعزل مقبس موصل ClickLoc المحوري المصغر تمامًا عن نقاط الاتصال الأرضية الخارجية للآلة. استخدم أكمام عزل مخصصة منخفضة الخسارة عبر وصلة الاتصال لمنع الضوضاء الكهرومغناطيسية المحيطة من تشويه قراءات الإزاحة عالية التردد.

التحمل البيئي وتكامل النظام الآلي

مقاومة المواد في مناطق المصانع العدوانية

يقاوم طرف المسبار المصنوع من بوليفينيلين كبريتيد (PPS) عالي الأداء التحلل الكيميائي عند غمره في زيوت التشحيم الاصطناعية الساخنة، أو الرذاذ الزيتي المتطاير، أو أجواء العمليات عالية الرطوبة. يزيل هذا الاستقرار الحراري انحراف المعايرة على مدى عقود من التشغيل المستمر، مما يضمن أداء نظام حماية موثوقًا به.

نشر بنية موزعة موحدة

يقوم محول التقارب بتوصيل أشكال موجية جهدية عالية الدقة مباشرة إلى أجهزة مراقبة الاهتزاز من سلسلة 3500 أو أطر عمل Honeywell Experion PKS الموزعة. يوفر هذا التكامل الكامل مقاييس صحة الآلات في الوقت الفعلي، مما يمنح فرق الهندسة إنذارًا مبكرًا بتحولات الخط المركزي للعمود أو عدم استقرار طبقة الزيت.

مكونات المجموعة وتفاصيل الشراء

(1) مسبار تقارب Bently Nevada 330101-00-40-10-02-05 3300 XL بحجم 8 مم.

(2) طرف موصل ClickLoc محوري مصغر مثبت مسبقًا.

(3) غطاء حماية موصل بلاستيكي قابل للإزالة.

(4) وثيقة التحقق من المواد والمعايرة الأصلية للشركة المصنعة.

سير عمل اللوجستيات والتعبئة والتغليف للخدمة الشاقة

نقوم بمعالجة وشحن طلبك في غضون 2-7 أيام عند الانتهاء من الدفع، بالتنسيق مع شبكات الشحن السريع الدولية الموثوقة بما في ذلك DHL و FedEx و UPS للنقل العالمي السريع. يتلقى المستشعر معالجة احترافية داخل عبوة صناعية مقاومة للصدمات ومضادة للكهرباء الساكنة. يحمي هذا الدرع متعدد الطبقات من المخاطر الكهروستاتيكية الخارجية ويمتص اهتزازات النقل، ويوصل الأجهزة المعايرة في المصنع مباشرة إلى فريق الصيانة الخاص بك.

أسئلة وأجوبة هندسة صحة الآلات

س1: ما هو سيناريو التثبيت الذي يتطلب طول غلاف ممتد يبلغ 4.0 بوصات بدلاً من الخيارات القصيرة القياسية؟

ج1: يمر الغلاف الممتد الذي يبلغ طوله 4.0 بوصات عبر الجدران الخارجية السميكة للآلة، أو أغطية المحامل العميقة ذات الثقوب المتقابلة، أو السترات الداخلية للسوائل، مما يسمح لرأس المسبار بالوصول إلى منطقة هدف العمود دون الحاجة إلى تعديلات قوس داخلية مخصصة.

س2: هل يمكن تركيب مسبار الخيط الإنجليزي 330101 هذا في قوس ملولب متري M10 x 1؟

ج2: لا، لا يمكن ذلك. تستخدم سلسلة 330101 خيوط إنجليزية 3/8-24 UNF، بينما تستخدم النماذج المترية خيوط M10 x 1. سيؤدي إجبار الخيوط إلى تدمير كل من غلاف المسبار وخيوط القوس الداخلية.

س3: كيف أتحقق مما إذا كان القلب المحوري الداخلي قد تعرض لتلف ميكانيكي خفي أثناء التثبيت؟

ج3: افصل طرف ClickLoc واستخدم مقياس أوم رقمي لاختبار مقاومة العزل بين طرف الموصل المركزي والغلاف الخارجي؛ أي قراءة أقل من 100 ميغا أوم تشير إلى فشل عزل داخلي أو ماس كهربائي.

س4: هل يتوافق مسبار التقارب الذي يبلغ طوله 1.0 متر مع تكوين نظام حلقة إجمالي يبلغ طوله 9.0 مترًا؟

ج4: لا، لا يتوافق. يتطلب مسبار بطول 1.0 متر مطابقة حصرية مع كابل تمديد بطول 4.0 أمتار لإكمال حلقة كهربائية إجمالية قياسية بطول 5.0 أمتار. يؤدي توصيله بنظام بطول 9.0 أمتار إلى تغيير مقاومة الدائرة الكلية ويسبب أخطاء تتبع خطيرة.
