نظرة عامة على المنتج

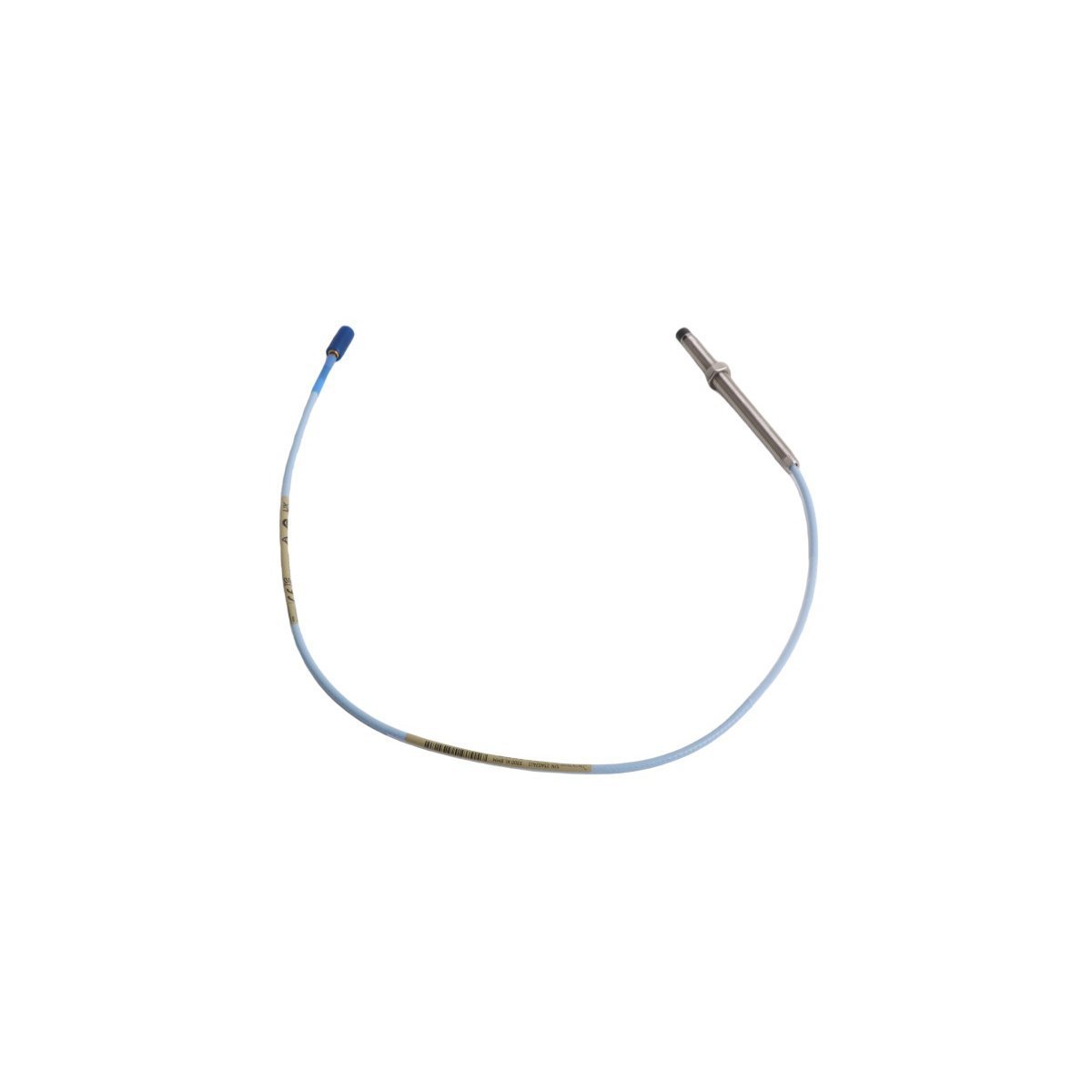

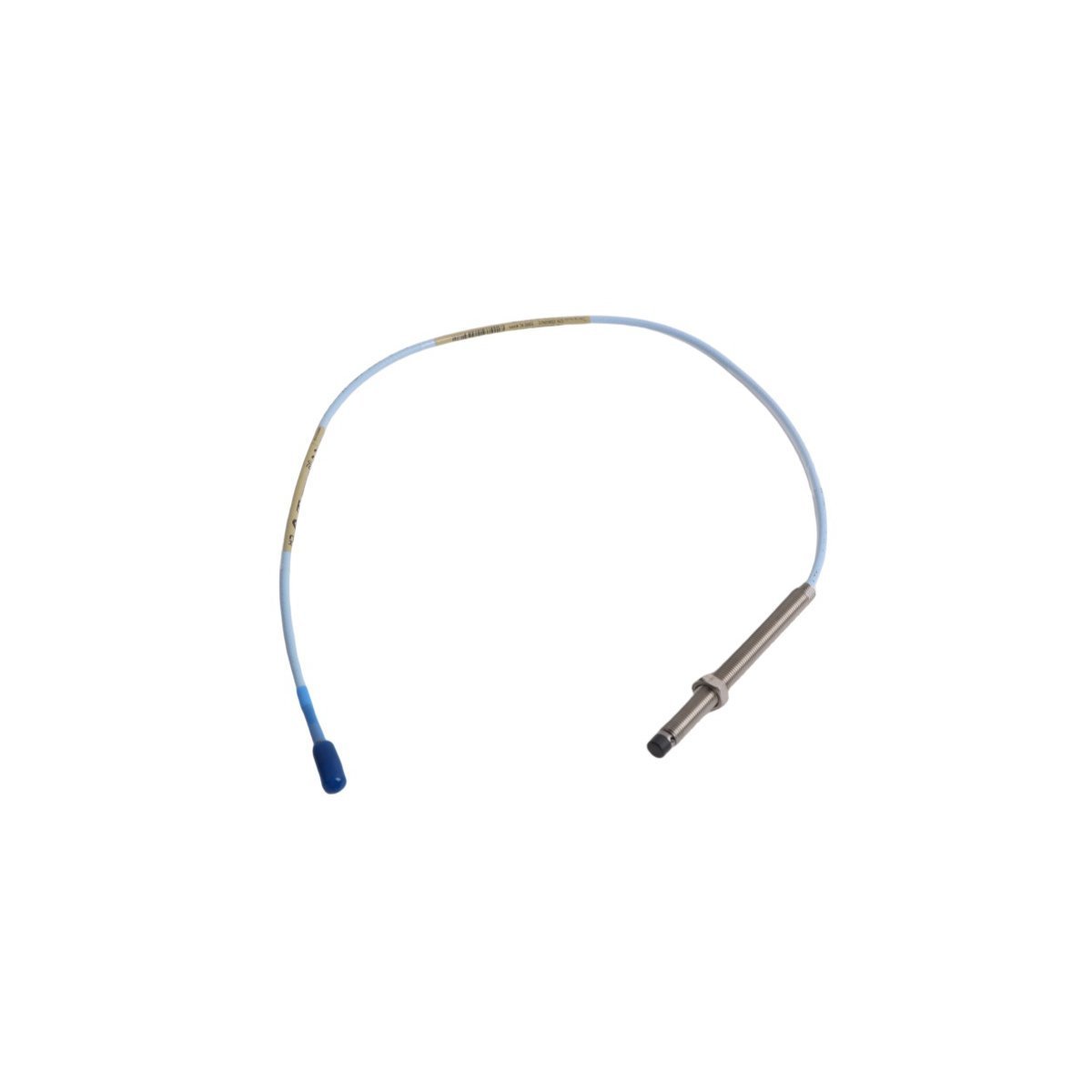

يقدم مسبار التقارب Bently Nevada 330101-00-40-05-02-00 3300 XL 8 مم تتبع الإزاحة غير المتصل المقوى لحلقات الصيانة التنبؤية للآلات. يستطيع هذا المستشعر عالي الأداء الذي يعمل بالتيار الدوامي حساب الاهتزاز الشعاعي للعمود في الوقت الفعلي، وتحديد ملامح المحاذاة الديناميكية، وسلوكيات الدفع المحوري داخل الآلات الدوارة الكبيرة.

يعتمد مهندسو التحكم على هذا المحول المحدد ضمن طبقات أجهزة الإشراف على التوربينات (TSI) الهامة لإدارة المخاطر على الآلات عالية القيمة مثل توربينات توليد الطاقة، ومراوح الطرد المركزي واسعة النطاق، وضاغطات العمليات عالية الضغط. يمرر الجهاز إشارة تناظرية غير مخففة ومنخفضة الضوضاء مباشرةً إلى رف الحماية Bently Nevada 3500. يوفر هذا القياس عن بُعد فائق السرعة لشبكات المعالجة البيانات الميكانيكية الدقيقة اللازمة لتشغيل أقفال السلامة الأوتوماتيكية وإيقاف التشغيل في حالات الطوارئ قبل أن يصبح فشل المحمل كارثيًا.

هيكل لاحقة جزء المحول

330101 [مسبار 3300 XL 8 مم، خيط 3/8-24 UNF]

يحدد عائلة المنتج الأساسية كرأس مسبار تقارب قياسي 8 مم يتميز بملف خيط خارجي إمبراطوري 3/8-24 UNF للتثبيت المباشر في المنفذ الملولب.

-00 [لاحقة طول غير ملولب]

تحدد تكوين طول ماسورة غير ملولبة 0.0 بوصة، مما يعني أن الغلاف الخارجي من الفولاذ المقاوم للصدأ يحتوي على خيوط مقطوعة على طوله بالكامل لزيادة قدرات تخصيص العمق.

-40 [لاحقة طول العلبة الكلي]

تحدد الطول الكلي للعلبة الملولبة 4.0 بوصات، مما يوفر وصولًا ماديًا طويلًا مصممًا ليمتد عبر أغلفة الآلات العميقة الخارجية، أو طبقات التبريد، أو كتل غلاف المحمل السميكة.

-05 [لاحقة الطول الكلي]

تحدد طول كابل محوري مدمج يبلغ 0.5 متر (1.6 قدم)، يتم قياسه من طرف رأس المستشعر المصبوب إلى طرف توصيل الكابل المحوري المصغر الذكر.

-02 [لاحقة الموصل ومتغير الكابل]

يزود مجموعة الكابلات المدمجة بموصل ClickLoc محوري مصغر قياسي وبنية غلاف كابل غير مدرع قياسية.

-00 [لاحقة الموافقة على الوكالة]

مورد بشهادات منطقة غير خطرة قياسية، ومحسّن للتطبيقات الصناعية العامة التي تتطلب امتثالًا قياسيًا لمعايرة المصنع.

السمات الأبعاد والفيزيائية

قواعد تصفير الميكانيكية وتجميع الموقع

يجب على أخصائيي أجهزة القياس الميدانية ضبط تباعد الفجوة الميكانيكية الدقيقة باستخدام فولتميتر رقمي أثناء النشر الفعلي. قم بلف ماسورة المسبار التي يبلغ طولها 4.0 بوصات في منفذ المستشعر وراقب جهد DC للفجوة عند كتلة طرف Proximitor 3300 XL المقابلة. اضبط عمق المسبار حتى يعرض العداد حوالي -10.0 VDC، مما يمثل المركز الرياضي للنطاق المعاير الخطي 2.0 مم.

حافظ على نصف قطر انحناء أدنى صارم يبلغ 25.4 مم (1.0 بوصة) على طول الكابل المحوري غير المدرع للتخلص من خطر إجهاد القلب أو التغييرات في المعايرة عالية التردد. قم بتوجيه خط المستشعر داخل قناة معدنية مؤرضة ومعزولة لمنع الضوضاء الكهرومغناطيسية الجوية. يجب على الفنيين التحقق من أن الكابل الممتد المقترن يتحد مع هذا المسبار بطول 0.5 متر لتحقيق طول حلقة النظام الكلي البالغ 5.0 أمتار أو 9.0 أمتار المطلوب بواسطة وحدة Proximitor المحددة.

تحسين طول العمر الميكانيكي والواجهة

يستخدم التصميم الهندسي المتين لمسبار 3300 XL مادة طرف من كبريتيد البوليفينيلين (PPS) عالية الجودة، مصبوبة بالحقن فوق ملف الاستشعار الداخلي لتشكيل حاجز محكم الغلق ومقاوم للمواد الكيميائية. يمنع هذا التصميم المتقدم الانهيار الهيكلي أو امتصاص الرطوبة عند غمره باستمرار في زيوت التشحيم الاصطناعية الساخنة، أو غاز الأمونيا، أو خطوط البخار عالية الضغط.

تنتقل المخرجات التناظرية الخام عبر الخط المحوري منخفض الفقد مباشرةً إلى لوحة التوصيل الخلفية للمراقبة Bently Nevada 3500/42M. يعكس النظام هذه الديناميكيات المتزامنة للعمود إلى إطار عمل Honeywell Experion PKS أو Siemens S7 PLC على مستوى المصنع عبر حلقات تناظرية مخصصة أو شبكات Modbus TCP الآلية. يمنح هذا التصميم متعدد الطبقات فرق العمل وصولاً متزامنًا إلى أقفال الأمان السريعة واتجاهات عميقة لصحة الآلة التنبؤية.

جرد التعبئة التجارية

تحتوي الكرتونة الفردية المختومة من المصنع على عناصر التتبع التالية:

(1) مسبار تقارب Bently Nevada 330101-00-40-05-02-00 الأصلي

(2) موصل ClickLoc محوري مصغر ذكر مثبت من المصنع

(3) واقي غلاف التوصيل المركب القابل للإزالة

(4) بطاقة تتبع المواد الكاملة وشهادة معايرة فيزيائية فردية

لوجستيات الشحن والمناولة العالمية

تقوم منشأة اللوجستيات لدينا بفحص جميع مخزون المعدات وتعبئته وشحنه في غضون 2-7 أيام بعد إتمام الدفع. نقوم بتوجيه جميع مكونات الآلات الحيوية عبر شركات الشحن الجوي السريع المتميزة، بما في ذلك DHL و FedEx و UPS، لضمان تسليم سريع ومتتبع ومؤمن إلى منشأتكم.

يقوم مستودعاتنا بتعبئة كل مجموعة مستشعر داخل صفائح تعبئة صناعية ثقيلة مضادة للكهرباء الساكنة قبل تثبيتها داخل حشوات من رغوة مخصصة ممتصة للصدمات. توفر عملية التعبئة الصارمة هذه حماية كاملة ضد التفريغ الكهروستاتيكي والاهتزازات العنيفة أثناء النقل ودخول الرطوبة المحيطة على طول طرق الشحن الدولية.

تشخيصات استكشاف الأخطاء وإصلاحها في الموقع

س1: ما هي ميزة التركيب التي يوفرها طول الرصاص للمسبار بطول 0.5 متر مقارنة بالنماذج القياسية بطول 1.0 متر؟

ج1: يقلل طول الرصاص القصير 0.5 متر (خيار -05) من تمديد الكابل الزائد داخل الجزء الداخلي للآلة. يسمح هذا للفنيين الميدانيين بإخراج غلاف المسبار من خلال وصلة قصيرة مباشرة إلى صندوق طرفي خارجي، مما يلغي ترهل الكابل الخطير الذي يمكن أن يعلق في الأجزاء الهيكلية الداخلية أو يتعرض لتلف بسبب رذاذ الزيت عالي السرعة.

س2: هل يمكن لهذا المسبار غير المدرع التعامل مع بيئات السوائل عالية الضغط بأمان دون غلاف حراري منفصل؟

ج2: يتميز رأس المسبار بختم IP68/NEMA 4X محكم للسوائل ضد رش الزيت النموذجي، ولكنه لا يستطيع تحمل عمليات السوائل عالية الضغط العميقة بمفرده. للتركيبات داخل جدران المضخات المضغوطة أو مناطق السوائل المعالجة، يجب استخدام غلاف حماية جاف خارجي أو غلاف مسبار محكم للسوائل معتمد لتجنب تلف رأس المستشعر.

س3: ما هي آلية فشل الدائرة المحددة التي تشير إليها إشارة تشبع -24 VDC ثابتة؟

ج3: يشير إخراج -24 VDC ثابت من Proximitor إلى خطأ في الدائرة المفتوحة داخل حلقة المستشعر. افحص وصلة ClickLoc المصغرة بين رصاص المسبار وكابل التمديد بحثًا عن وصلة فضفاضة، أو رطوبة داخلية، أو تلف مادي في القلب. اختبر استمرارية الكابل بالكامل باستخدام مقياس متعدد لتحديد مكان القطع.
