330101 نوع النموذج الأساسي

يحدد هذا المخصص المستشعر كمسبار تقارب 3300 XL بحجم 8 مم قياسي التركيب يتضمن ملف لولبي UNF قياسي 3/8-24.

معامل الطول غير الملولب (-00)

يشير الخيار 00 إلى طول غير ملولب يبلغ 0.0 بوصة، مما يؤكد أن الخيوط الهيكلية تمتد على طول هيكل المسبار بالكامل لتوفير تعديلات عمق غير مقيدة أثناء تثبيت الحامل.

مواصفات عمق الهيكل الإجمالي (-30)

تحدد اللاحقة 30 طول هيكل إجمالي يبلغ 3.0 بوصة، مما يوفر قدرات وصول ممتدة محسّنة لأنماط غلاف محامل صناعية نموذجية.

طول الكابل المحوري المتكامل (-05)

يخصص الخيار 05 طول كابل مسبار مدمج يبلغ 0.5 متر (1.6 قدم)، ينتهي بموصل محوري صغير منخفض الخسارة.

طبقة الحماية المدرعة (-02)

تشير اللاحقة 02 إلى مجرى درع مرن من الفولاذ المقاوم للصدأ يلف طول الكابل بالكامل، ويحمي مسار الإشارة الأساسي من الشظايا المعدنية الحادة، والضغط الميكانيكي، ورذاذ الزيت الساخن.

اعتماد وكالة السلامة (-00)

تمثل اللاحقة 00 التجميع القياسي بدون علامات موافقة على المناطق الخطرة الخاصة بالمنطقة، معتمدة على التصميم الأساسي القوي للعزل الكهربائي لسلسلة 3300 XL.

مصفوفة المادية والتشغيلية

معايرة ميدانية وإعداد ميكانيكي

يظل تحديد الفجوة الميكانيكية الدقيقة أمرًا بالغ الأهمية لضمان دقة المستشعر على المدى الطويل. يجب على مهندسي الميدان مراقبة جهد الفجوة DC الخام عبر أطراف مستشعر Proximitor باستخدام فولتميتر رقمي عالي المقاومة أثناء التموضع الفيزيائي. قم بتدوير جسم المسبار الملولب في غلاف الحامل حتى يقرأ الفولتميتر -10.0 فولت تيار مستمر بالضبط. يؤكد هذا القيمة الكهربائية أن وجه العمود المستهدف يقع تمامًا في مركز نطاق المعايرة الخطي لطرف المسبار.

التزم بإرشادات التوجيه الميداني الصارمة للحفاظ على سلامة قلب الكابل المحوري. يتطلب مجرى الدرع الفولاذي المقاوم للصدأ المرن نصف قطر انحناء ميكانيكي لا يقل عن 25.4 مم (1.0 بوصة) لمنع انخفاض الممانعة الهيكلية أو الانعطاف الداخلي. يجب على الفنيين إغلاق جميع وصلات الموصلات المحورية المصغرة داخل صندوق وصلات محلي مخصص ومقاوم للعوامل الجوية للقضاء على دخول رذاذ الزيت أو الرطوبة. قم بعزل جسم المسبار كهربائيًا عن أرضية الماكينة الهيكلية المحلية، مع إنهاء سلك تصريف الدرع فقط في كتلة طرف التأريض الخاصة بحامل المراقبة 3500.

ملف قابلية البقاء في البيئة

يتحمل مستشعر التقارب 3300 XL هذا الظروف القاسية للمعالجة الصناعية الثقيلة، ويقاوم بسهولة الدورة الحرارية الشديدة، والاهتزازات الكاشطة الثقيلة، والبيئات الكيميائية المسببة للتآكل داخل أغلفة التوربينات. يتكامل بشكل طبيعي في عمليات نشر أجهزة الإشراف على التوربينات (TSI) الشاملة. تنتقل إشارة الخرج التناظرية منخفضة الممانعة لمسافات طويلة تصل إلى 300 متر دون تدهور، وتتصل بشكل نظيف بمحركات التحكم في العمليات الحديثة مثل Honeywell Experion PKS أو Siemens S7 لتغذية برامج إدارة أصول المصنع ببيانات ديناميكية نظيفة.

بيان الشحنة ومحتويات العبوة

يتم تنفيذ كل أمر شراء كمجموعة كاملة تحتوي على المكونات الضرورية للنشر الفوري للآلة. يشتمل صندوق المصنع على:

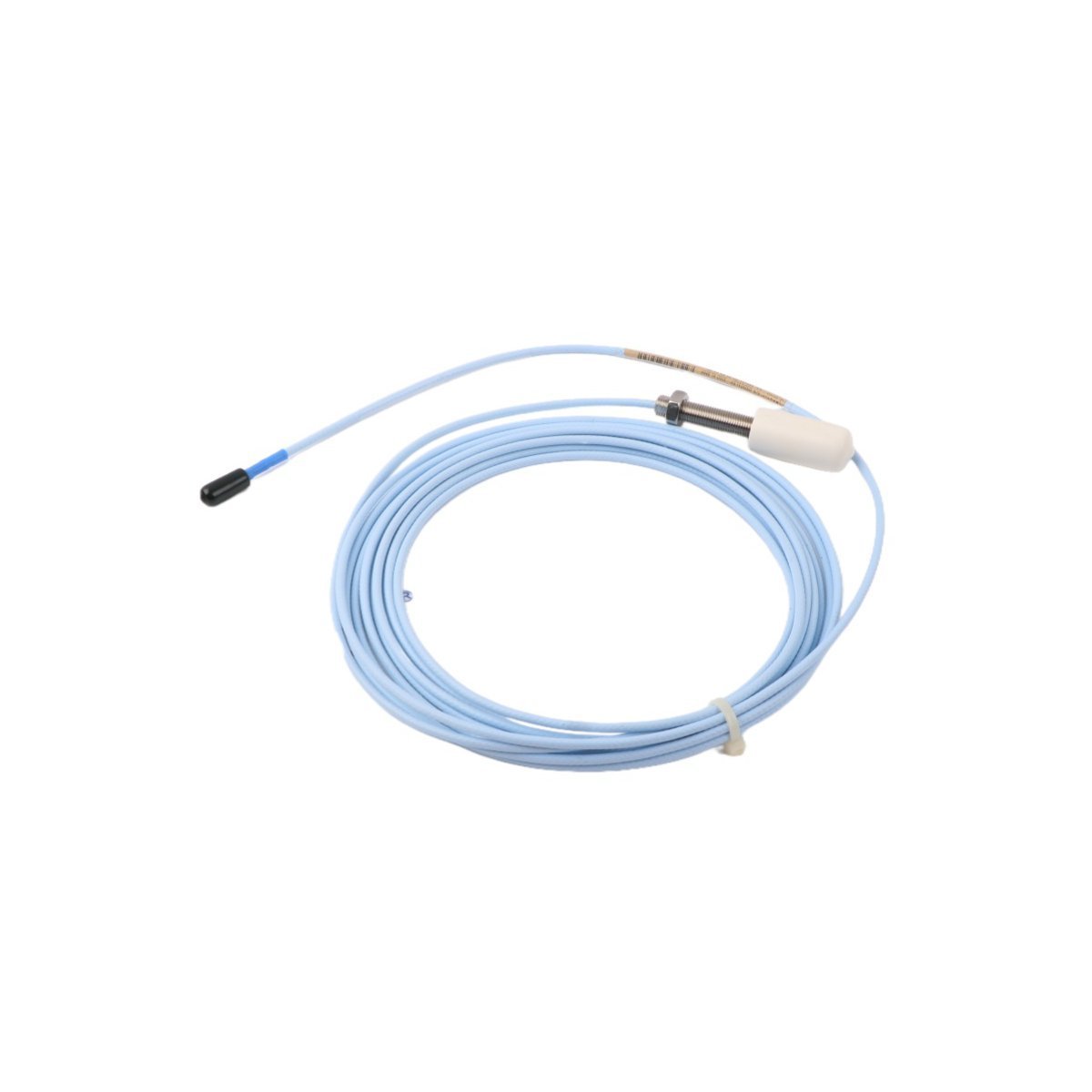

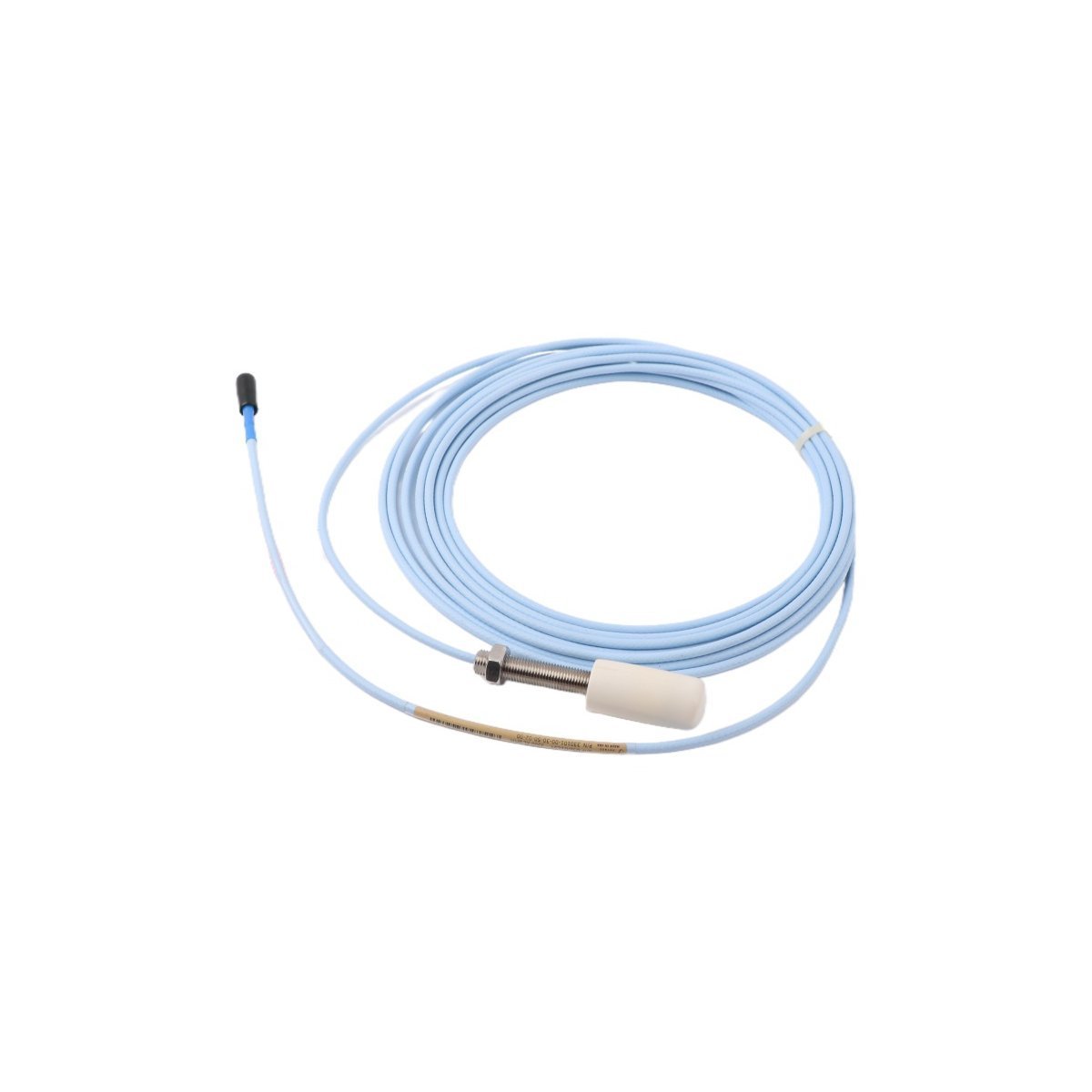

(1) مسبار تقارب Bently Nevada 330101-00-30-05-02-00 جديد بحجم 8 مم مع كابل مصفح مدمج بطول 0.5 متر.

(2) صواميل قفل من الفولاذ الكربوني المطحون بدقة لتأمين التموضع الميكانيكي النهائي ضد اهتزاز الماكينة الشديد.

(3) أغطية عزل موصلات شفافة لعزل نقطة الاتصال المحورية المصغرة عن الرطوبة المحيطة.

(4) سجلات تتبع المواد كاملة إلى جانب ورقة بيانات المعايرة الخطية الأصلية للمصنع.

المعايير اللوجستية والشحن العالمية

تضمن شبكة التوزيع العالمية لدينا التنفيذ السريع والسلامة المطلقة للمكونات.

الجدول الزمني للعبور

يتم شحن طلبك خلال 2-7 أيام عند اكتمال الدفع، ويتم توجيهه عبر شركات النقل السريع العالمية مثل DHL أو FEDEX أو UPS لضمان تسريع التخليص الجمركي وتوصيل عالمي تتبع حتى باب منزلك.

جودة تغليف التخزين

يقوم منشأتنا بختم كل مسبار تقارب داخل عبوات صناعية خاصة مضادة للكهرباء الساكنة وحشوة رغوية مقاومة للصدمات ومناسبة للشكل، مما يزيل تمامًا مخاطر الكهرباء الساكنة والصدمات الميكانيكية التي قد تحدث أثناء النقل.

الأسئلة الشائعة حول هندسة تطبيقات الأجهزة

س1: لماذا يستخدم هذا المسبار كابلًا قصيرًا بطول 0.5 متر (-05) بدلاً من طول أطول؟

ج1: تم تصميم خيار 0.5 متر للتركيبات التي يوجد فيها صندوق وصلات طرفية داخلي بجوار غلاف المحمل مباشرة. يقلل هذا الطول القصير من فوضى الكابلات الزائدة داخل غلاف الماكينة ويبسط إدارة الكابلات.

س2: هل يمكنني توصيل هذا المسبار مباشرة بمستشعر Proximitor 3300 XL بدون كابل تمديد؟

ج2: لا، لا يمكنك ذلك. تم معايرة مستشعرات Bently Nevada 3300 XL Proximitor بدقة لطول نظام إجمالي يبلغ 5.0 أمتار أو 9.0 أمتار. نظرًا لأن طول هذا المسبار يبلغ 0.5 متر، يجب عليك إقرانه بكابل تمديد مطابق بطول 4.5 متر أو 8.5 متر للحفاظ على عامل القياس 200 ملي فولت/ميل.

س3: ما هو الغرض الأساسي من خيار الخيط الكامل (-00) على الهيكل؟

ج3: يعني خيار الطول غير الملولب -00 أن الهيكل الكامل بطول 3.0 بوصات يحتوي على خيوط هيكلية. يوفر هذا أقصى قدر من المرونة، مما يسمح للفنيين الميدانيين بربط المسبار بالكامل في الحوامل العميقة أو الضحلة لتحديد موضع الفجوة بدقة.

س4: كيف أحدد ما إذا كان المسبار قد تم وضعه قريبًا جدًا من العمود أثناء بدء التشغيل؟

ج4: راقب جهد الفجوة DC. إذا انخفضت القراءة بشكل كبير إلى أقل من -2.0 فولت تيار مستمر باتجاه 0.0 فولت تيار مستمر، فإن طرف المسبار قريب جدًا أو يلامس العمود. سيقوم حامل 3500 بتشغيل ضوء حالة "غير موافق" وتجاوز القناة لمنع حدوث أعطال خاطئة في الجهاز.
