نظرة عامة على المنتج

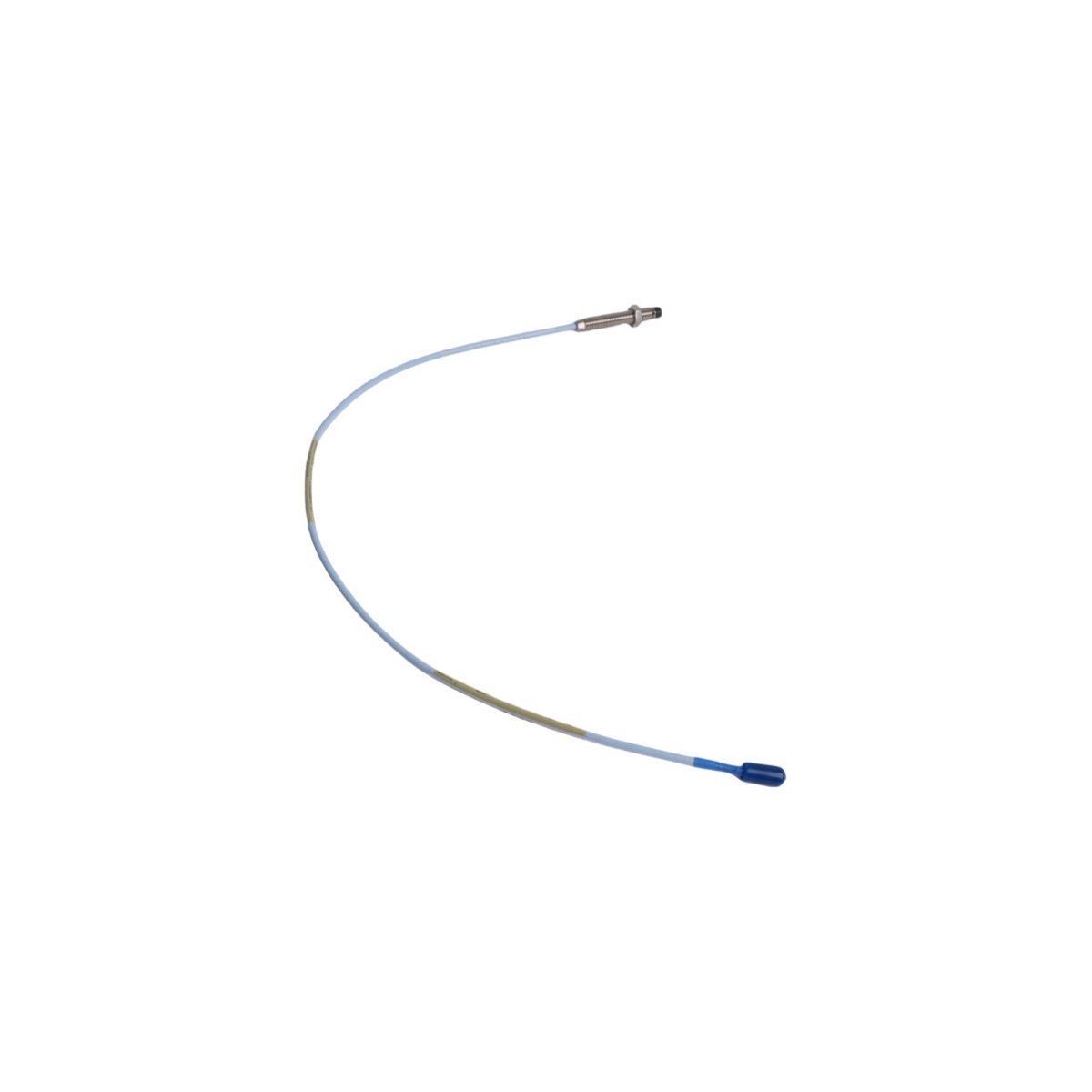

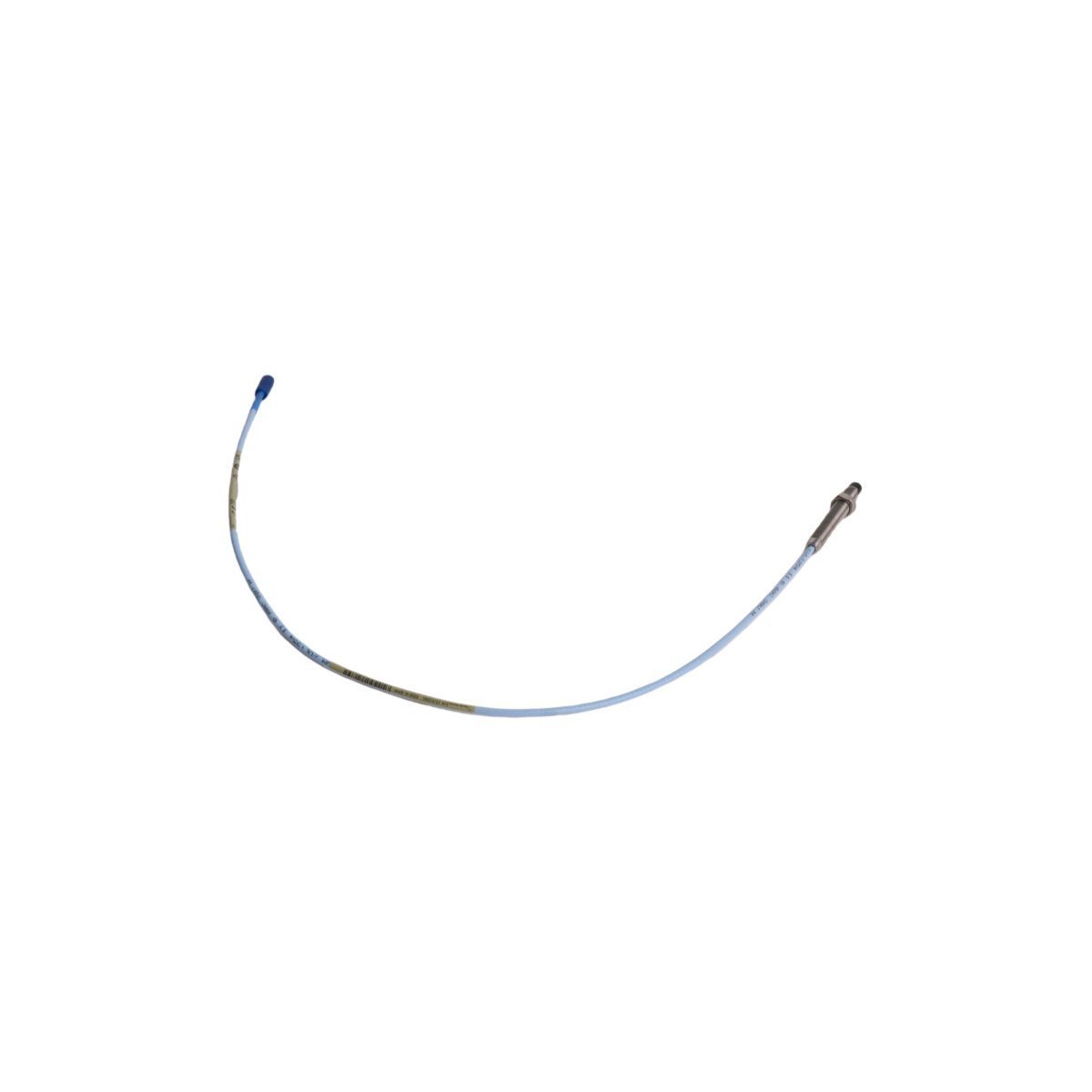

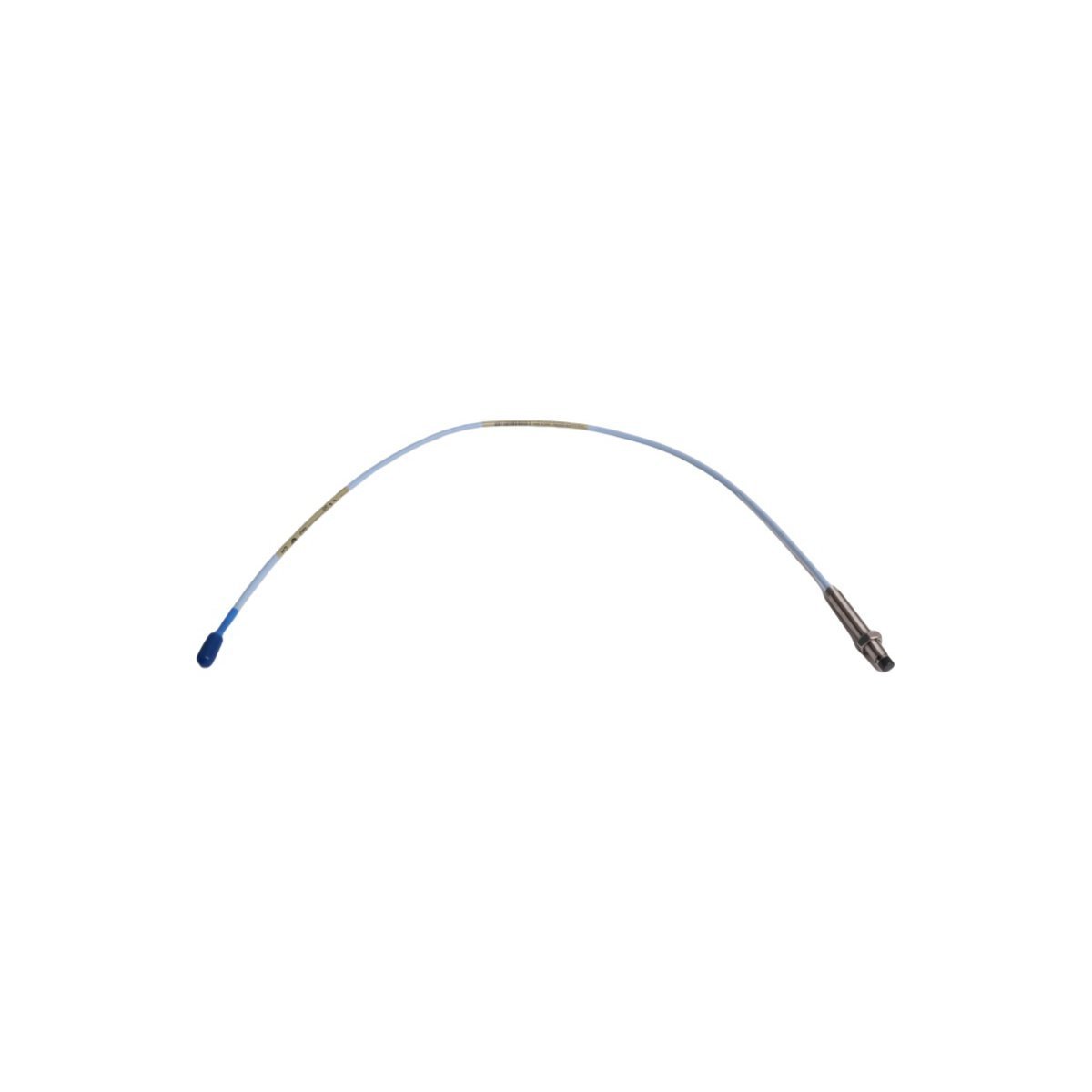

مسبار التقارب Bently Nevada 330101-00-24-05-02-05 عالي الدقة بحجم 8 مم، تم تصميمه ليعمل كعنصر استشعار أساسي ضمن نظام محول 3300 XL. تم تطوير هذا المسبار لتلبية المتطلبات الصارمة لمراقبة الاهتزازات الصناعية، ويستخدم تقنية التيار الدوامي لتوفير قياسات بدون تلامس للحركة النسبية من العمود إلى الغلاف. من خلال مراقبة الاهتزاز الشعاعي والموضع المحوري وسرعة الدوار، يوفر 330101 بيانات أساسية لأنظمة حماية الآلات من سلسلة 3500. يضمن تصميمه المتين استقرار الأداء عبر الظروف الحرارية المتغيرة، مما يجعله خيارًا قياسيًا لحماية التوربينات الحيوية والضواغط والمحركات الصناعية الكبيرة من الأعطال الميكانيكية.

المواصفات الفنية

شرح تكوين النموذج

يشير هيكل رقم الجزء 330101-00-24-05-02-05 إلى معلمات هندسية وشهادات محددة:

• 00: طول غير مسنن (0 مم)

• 24: الطول الكلي للغلاف (24 مم)

• 05: الطول الإجمالي (0.5 متر)

• 02: نوع الموصل (محوري مصغر)

• 05: موافقة الوكالة (متوافق مع عدة وكالات)

التطبيقات النموذجية

تُستخدم سلسلة 330101 على نطاق واسع في الصناعات التي تتطلب مراقبة دقيقة للسلامة التشغيلية:

• توربينات البخار والغاز: مراقبة إزاحة الدوار والاهتزاز لمنع احتكاك الشفرة بالغلاف.

• الضواغط الطاردة المركزية: تتبع موضع الدفع المحوري للحفاظ على سلامة المحمل.

• المولدات عالية السرعة: اكتشاف أنماط الاهتزازات تحت المتزامنة التي تشير إلى عدم استقرار الدوار.

• المحركات الصناعية الكبيرة: مراقبة الحركة المدارية للعمود وديناميكيات المحاذاة.

• المضخات الحيوية: حماية مكونات الدوار الثانوية في أنظمة معالجة السوائل الشاقة.

توافق النظام

تم تحسين هذا المسبار بالكامل لنظام محول التقارب 3300 XL. يجب دمجه مع مستشعر Proximitor متوافق من طراز 3300 XL تم معايرته خصيصًا لهندسة المسبار بحجم 8 مم. التوافق مع مكونات سلسلة 3300 القديمة محدود؛ لذلك، تأكد من أن حلقة المحول (المسبار، كابل التمديد، و Proximitor) تحافظ على نفس تسمية سلسلة XL لتجنب انحراف المعايرة واللاخطية. يتوافق الإخراج أصلاً مع أنظمة المراقبة Bently Nevada 3500 و 3300/16.

إرشادات التثبيت

• ضبط الفجوة: استخدم ميكرومتر عمق أو مقياس سمك لإنشاء الفجوة. تحقق من أن جهد الفجوة الثابت عند خرج Proximitor هو -10 فولت تيار مستمر لتوسيط المسبار في نطاقه الخطي.

• إدارة عزم الدوران: استخدم مفتاح عزم الدوران المناسب لتثبيت صامولة القفل. قد يؤدي الإفراط في القوة إلى تشوه الغلاف، بينما تؤدي القوة غير الكافية إلى ضوضاء إشارة من الاهتزاز الميكانيكي.

• توجيه القناة: احمِ الكابل المحوري عن طريق توجيهه عبر قناة فولاذية صلبة مؤرضة لحماية الإشارة منخفضة المستوى من التداخل الكهرومغناطيسي.

• التأريض: حافظ على استمرارية الاتصال بالأرض في الآلة لمنع حلقات التأريض التي تُدخل ضوضاء 50/60 هرتز إلى سلسلة الإشارة.

• السطح المستهدف: تأكد من أن منطقة هدف العمود ناعمة ونظيفة؛ فالطلاءات الموصلة أو نتوءات التشغيل ستؤثر على دقة القياس.

مزايا المنتج

• موثوقية استثنائية: مصمم لتحمل التشغيل المستمر في البيئات الصناعية ذات درجات الحرارة والاهتزازات العالية.

• بيانات موحدة: يوفر خرجًا قياسيًا للصناعة 200 ملي فولت/ميل، مما يضمن التوافق العالمي مع أدوات التشخيص الموجودة.

• مقاومة كيميائية: يمنع بناء طرف المسبار من مادة PPS تدهور المواد عند تعرضها للمزلقات والسوائل الهيدروليكية والأجواء الصناعية القاسية.

• قابلية التبادل: مصمم ليتناسب بسلاسة مع نظام 3300 XL، مما يبسط إدارة المخزون وعمليات الصيانة الميدانية.

معلومات الطلب

• 330101-00-24-05-02-05: مسبار تقارب 8 مم

• دليل التثبيت والتوثيق

• غطاء واقي للسن اللولبي

• ملاحظة: تُباع كابلات التمديد وأقواس التثبيت كعناصر منفصلة بناءً على المتطلبات المادية للآلة.

الأسئلة المتكررة

• س: هل هذا المسبار متوافق مع نظام 3300 القياسي بحجم 5 مم؟

• ج: لا، نظام المسبار 8 مم له حث ملفي ومتطلبات كهربائية مختلفة مقارنة بسلسلة 5 مم.




• س: كيف يمكنني التحقق من أن المسبار يعمل ضمن نطاقه الخطي؟

• ج: قم بقياس جهد فجوة التيار المستمر؛ تشير القيمة ضمن النطاق من -4 فولت تيار مستمر إلى -18 فولت تيار مستمر عادةً إلى أن المسبار يعمل بشكل صحيح.




• س: هل يتضمن المسبار موافقات الوكالة؟

• ج: يشير اللاحقة "05" إلى أن الوحدة متوافقة مع لوائح المناطق الخطرة؛ تحقق من الملصق للحصول على تفاصيل ATEX/CSA المحددة.




• س: لماذا طرف المسبار مصنوع من PPS؟

• ج: كبريتيد البوليفينيلين (PPS) هو مادة عازلة كهربائيًا قادرة على الحفاظ على السلامة الهيكلية عند درجات حرارة عالية.




• س: هل يمكنني استخدام هذا المسبار على عمود غير موصل؟

• ج: لا، مبدأ التيار الدوامي يتطلب هدفًا موصلًا (معدنيًا) لتوليد الإشارة الضرورية.




• س: ما فائدة الموصل المحوري المصغر؟

• ج: يضمن اتصالًا صغيرًا وآمنًا ومحميًا يحافظ على سلامة الإشارة العالية في المساحات الضيقة.




• س: كم مرة يجب معايرة المحول؟

• ج: لا تكون إعادة المعايرة ضرورية عادةً إلا إذا تعرض المسبار أو الكابل للتلف المادي؛ ومع ذلك، يوصى بإجراء فحوصات الفجوة سنويًا.




• س: هل يمكنني إطالة الكابل بطول 0.5 متر؟

• ج: لا، طول الكابل هو مكون ثابت للمعاوقة المعايرة للنظام. سيؤدي تعديله إلى أخطاء قياس كبيرة.




• س: هل صامولة القفل مطلوبة للتثبيت؟

• ج: نعم، صامولة القفل مطلوبة لتثبيت المسبار بقوة في موضعه ومنع الحركة الناجمة عن الاهتزاز.




• س: ماذا أفعل إذا كانت قراءة الاهتزاز متقطعة؟

• ج: أولاً، تحقق من الكابل المحوري بحثًا عن التلف، ثم تحقق من جهد الفجوة ووصلات الأرض لاستبعاد التداخل الكهرومغناطيسي الخارجي.
