نظرة عامة على المنتج

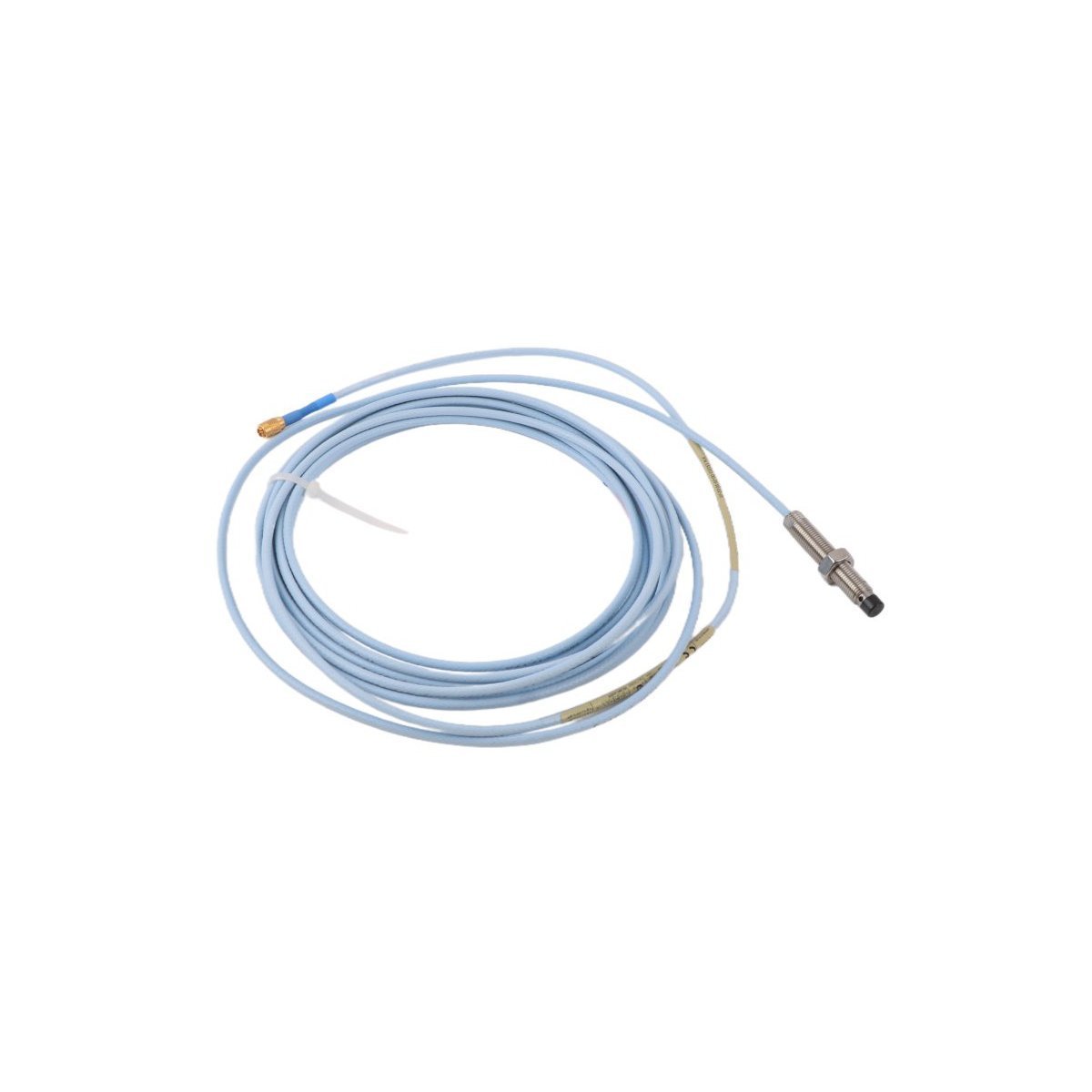

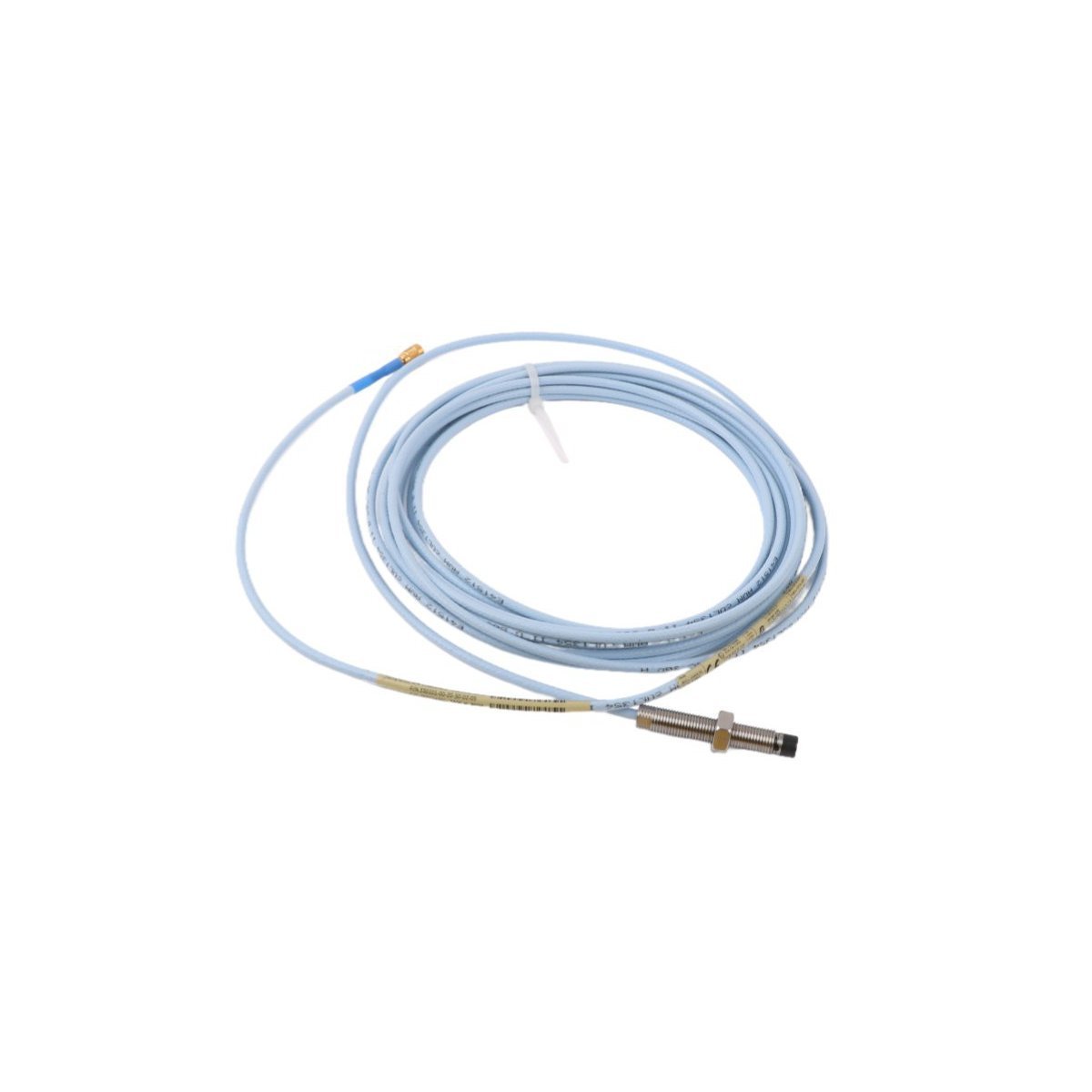

يضع المسبار التقاربي Bently Nevada 330101-00-20-20-02-05 3300 XL 8 مم معيار الصناعة للأمان التشغيلي في الآلات الدوارة الحيوية. يتتبع مستشعر التيار الدوامي عالي الموثوقية هذا النمو الحراري المستمر، والاهتزاز الشعاعي، وموضع العمود المحوري على معدات المصنع ذات رأس المال الكثيف. يتفاعل بشكل طبيعي مع بنيات رف Bently Nevada 3500 وأنظمة التحكم الموزعة الرئيسية (DCS) لتسهيل التشخيصات التنبؤية الفورية وتنفيذ التحكم التلقائي في إيقاف التشغيل في حالات الطوارئ (ESD). من خلال ترجمة الإزاحة الفيزيائية إلى اختلافات في خرج الجهد الخطي للغاية، تتيح هذه الأجهزة لمشغلي المصانع تحديد الشذوذات الميكانيكية الدقيقة قبل حدوث فشل كارثي. تقاوم بنية الملف الداخلي فائقة الاستقرار الانجراف الحراري عبر نطاق تشغيلي واسع، مع الحفاظ على أقصى دقة داخل أغلفة الضواغط القاسية، وأغلفة التوربينات البخارية، وأنظمة المضخات الصناعية الكبيرة.

فك شفرة منطق لاحقة رقم الجزء

330101: مسبار تقاربي 3300 XL 8 مم أساسي

يحدد معرف الجزء الأساسي هذا مسبارًا بقطر طرف 8 مم يتميز بخيوط تثبيت قياسية 3/8-24 UNF وقدرات معالجة 3300 XL متقدمة.

خيار الطول غير الملولب: -00

يحدد هذا الخيار طول علبة غير ملولب يبلغ 0.0 بوصة. يتميز طول علبة المسبار بالكامل بخيوط هيكلية، مما يزيد من تنوع التحديد داخل كتل التثبيت الضيقة.

خيار الطول الكلي للعلبة: -20

يشير هذا التعيين إلى طول علبة إجمالي يبلغ 2.0 بوصة، مما يحدد المدى الدقيق لغطاء المستشعر المصنوع من الفولاذ المقاوم للصدأ في غلاف محمل الآلات.

خيار الطول الكلي للكابل: -20

يحدد هذا الرمز طول كابل مدمج إجمالي يبلغ 2.0 متر (6.6 قدم)، ويتم قياسه بعناية من طرف المستشعر الأقصى إلى نهاية موصل الكبل المحوري الذكر.

خيار نوع الموصل والكابل: -02

يؤكد هذا الإعداد على تضمين موصل Click-Loc محوري مصغر قياسي مقترن بكابل محوري منخفض التوهين لمقاومة مسار الإشارة المستقرة.

خيار الموافقة على المناطق الخطرة: -05

توفر هذه اللاحقة الهامة شهادات موافقات متعددة، مما يؤهل تجميع المستشعر للنشر الفوري داخل المناطق الصناعية المقاومة للانفجار والآمنة جوهريًا المنظمة عالميًا.

المواصفات الميكانيكية والفيزيائية

النشر في الموقع وبروتوكول الهندسة

معايرة الفجوة القائمة على الجهد

اربط جسم المسبار في كتيفة التثبيت أثناء التحقق من خرج جهد التيار المستمر الحي عند أطراف مستشعر Proximitor. اضبط الخلوص الميكانيكي حتى يقرأ جهاز القياس المتعدد الرقمي -10.0 VDC بالضبط، مع تثبيت طرف المستشعر بدقة في النقطة الوسطى الهندسية لمنحنى المعايرة الخطي.

سلامة توجيه الكابل الهيكلي

فرض قيود صارمة على الحد الأدنى لنصف قطر انحناء الكابل يبلغ 25.4 مم (1.0 بوصة) أثناء تركيب الخط لمنع تشوه الدرع الداخلي. قم بتوجيه جميع أسلاك المستشعر من خلال أنابيب معدنية مخصصة منخفضة الجهد لحجب التداخل الكهرومغناطيسي الناتج عن مفاتيح المحرك عالية الجهد المجاورة.

درع التوصيل المحوري

ضع دائمًا التوصيل الوسيط بين سلك المسبار المدمج وكابل تمديد النظام داخل صندوق توصيل معزول. طبق حلقات إغلاق مقاومة للعوامل الجوية وأكمام حماية لمنع ضباب الزيت المحيط أو الرطوبة من تغيير قيم معاوقة الحلقة.

تآزر الأنظمة والمرونة البيئية

بقاء الوسيط الصناعي

يمنع الإطار المصنوع من الفولاذ المقاوم للصدأ 303 شديد التحمل والطرف المتخصص من بوليفينيلين سلفيد الهجوم الكيميائي من سوائل التزييت الاصطناعية والبخار الساخن للمعالجة. تعمل تقنيات الربط الفراغي المتقدمة على إغلاق مكونات المستشعر الداخلية ضد دورات الضغط العالي المستمرة وتقلبات درجة الحرارة السريعة.

إتقان أدوات الإشراف على التوربينات

ينتج هذا المسبار التقاربي إشارات تناظرية مستمرة عالية التردد المطلوبة بواسطة حزم أدوات الإشراف على التوربينات (TSI) الحديثة. يمرر بيانات شكل الموجة عالية الدقة إلى وحدات المعالجة، مما يتيح التكامل السلس في برامج إدارة الأصول للشركات وهياكل Honeywell Experion PKS لتحليل مداري عميق.

قائمة محتويات العبوة وقائمة المواد

تصل كل مجموعة مطلوبة تحتوي على رقم هذا الطراز المحدد كاملة بالمواد الفيزيائية التالية:

(1) مسبار تقاربي Bently Nevada 330101-00-20-20-02-05 8 مم مع كابل مدمج منخفض الخسارة بطول 2.0 متر.

(2) موصل طرفي Click-Loc محوري مصغر ذكر منتهي في المصنع مع غطاء واقي شفاف للشحن.

(3) صواميل قفل مخصصة للمحاذاة الميكانيكية والقفل داخل نقاط التثبيت الملولبة.

(4) بيان الامتثال الكامل للمواد وشهادة المعايرة الهيكلية الأصلية للمصنع.

معايير اللوجستيات والتعبئة الواقية

إرسال الناقل العالمي

تغادر الشحنات مراكز اللوجستيات الإقليمية في غضون 2-7 أيام عند اكتمال بروتوكولات الدفع. تنتقل الطرود عبر شركات النقل السريع الدولية الرائدة مثل DHL و FedEx و UPS لضمان التسليم السريع مباشرة إلى أقسام الهندسة في المصانع.

درع صناعي متعدد الطبقات

تقوم فرق الإنجاز بتعبئة كل مستشعر داخل أغلفة تغليف صناعية مصممة خصيصًا ومضادة للكهرباء الساكنة. يمنع حاجز تبديد الشحنات الكهربائية الساكنة متعدد الطبقات هذا الصدمات الحركية البيئية وارتفاعات الجهد من إتلاف لفائف الملفات الداخلية الدقيقة أثناء المناولة البحرية أو الجوية.

الأسئلة الشائعة الفنية لنظام التقارب

س1: ماذا تعني اللاحقة -05 لمتطلبات خلوص التركيب الخاصة بي؟

ج1: تشهد اللاحقة -05 بأن المسبار يحمل موافقات متعددة للمناطق الخطرة من وكالات مثل ATEX و CSA. عند تركيب هذا المسبار في بيئات مصنفة، يجب عليك اتباع رسومات التحكم في السلامة الجوهرية المحددة، والتي تتضمن استخدام حواجز أمان معتمدة بين مستشعر Proximitor ورف نظام التحكم الرئيسي للحد من دخول الطاقة الكهربائية.

س2: هل يمكنني مزج هذا المسبار الذي يبلغ طوله 2.0 متر بكابل تمديد يبلغ طوله 8.5 متر للوصول إلى صندوق التوصيل الخاص بي؟

ج2: لا، يجب عليك مطابقة المكونات لإنشاء حلقة نظام معايرة. تتطلب أنظمة التقارب Bently Nevada 3300 XL 8 مم طول حلقة كهربائية إجمالية يبلغ 5.0 أمتار أو 9.0 أمتار. نظرًا لأن هذا المسبار يتميز بكابل مدمج بطول 2.0 متر، يجب عليك إقرانه بكابل تمديد بطول 3.0 أمتار أو 7.0 أمتار للحفاظ على توازن الدائرة وعامل المقياس المطلوبين.

س3: كيف أحدد مشكلة مادة الهدف عند قراءة اهتزاز العمود؟

ج3: تتم معايرة أنظمة التقارب 3300 XL القياسية في المصنع لأهداف فولاذ AISI 4140 المصهورة في فرن كهربائي. إذا كان عمود جهازك يستخدم سبيكة مختلفة، مثل الفولاذ المقاوم للصدأ، أو يتميز بطلاء كروم سطحي، فسوف يتحول عامل مقياس جهد الخرج بعيدًا عن 200 مللي فولت/ميل القياسي. يؤدي هذا التباين إلى تشويه قراءات الاهتزاز على شاشة المراقبة الخاصة بك، مما يتطلب إعادة معايرة مخصصة لحلقة نظام المراقبة.
