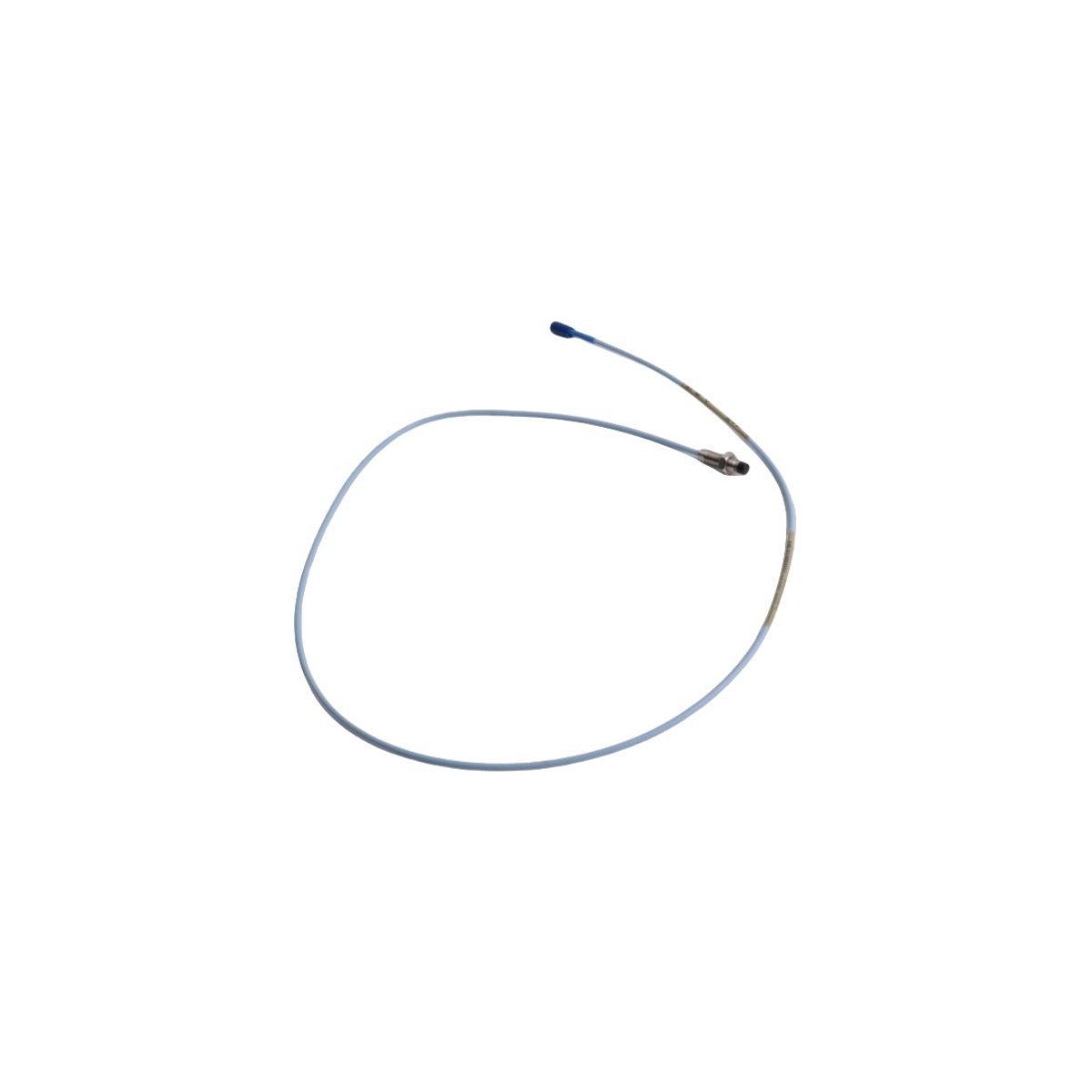

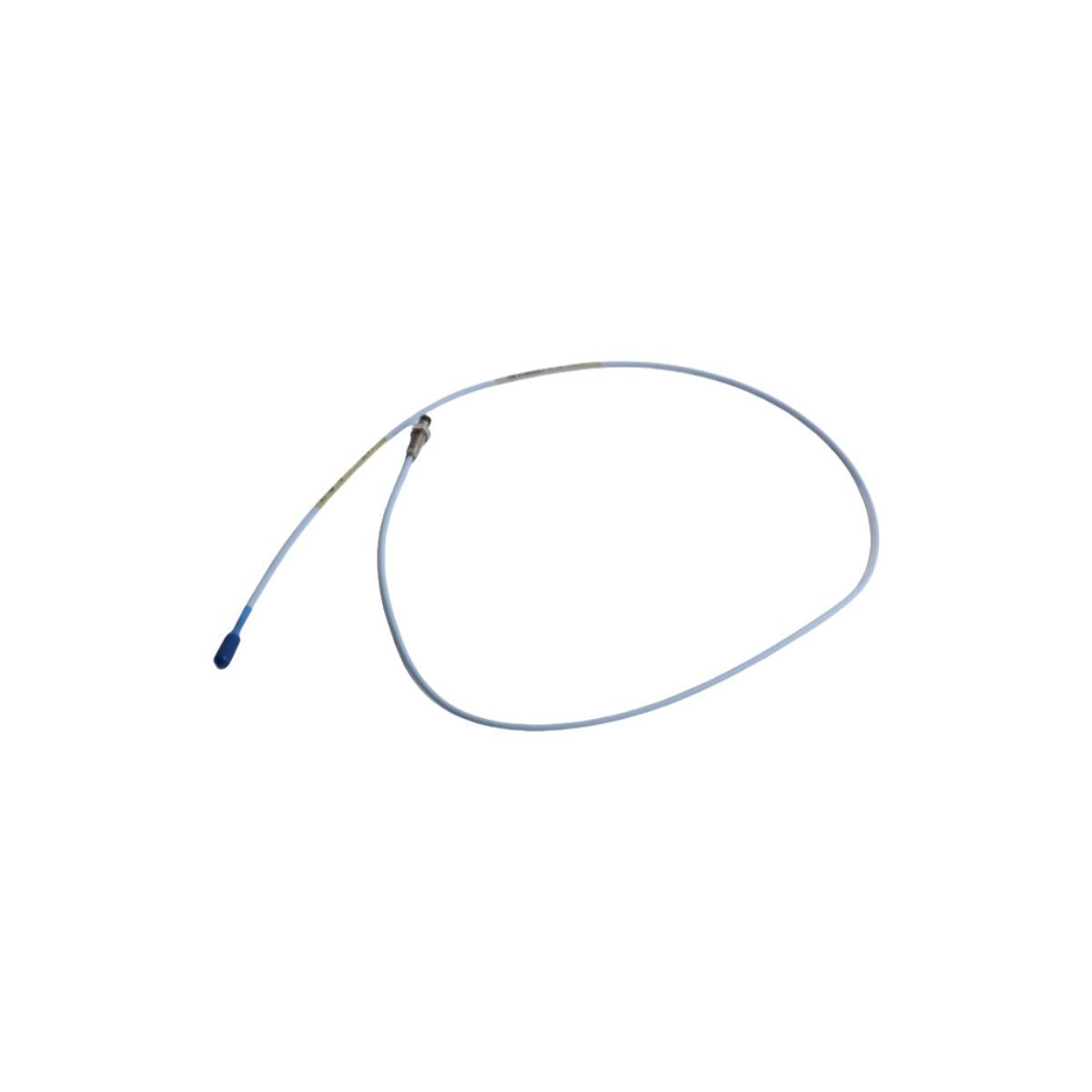

تم تكوينه لقياسات الإزاحة الساكنة والديناميكية غير المتصلة في أنظمة مراقبة الآلات، ويوفر Bently Nevada 330101-00-11-10-02-00 (مستشعر القرب 330101) تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. يحول مكون الجهاز هذا الفجوة الفيزيائية بين طرف المسبار وسطح موصل مستهدف إلى إشارة كهربائية متناسبة. يتفاعل مع دائرة مقربة خارجية لتسهيل المراقبة في الوقت الفعلي لتغيرات موضع عمود الماكينة عبر شبكات محولات القرب القياسية.

تخصيص تسمية اللاحقة

• 330101: مسبار القرب 3300 XL 8 مم (تكوين خيط UNF قياسي 3/8-24)

• -00: خيار طول الهيكل غير الملولب (0.0 بوصة)

• -11: خيار طول الهيكل الكلي (1.1 بوصة)

• -10: خيار الطول الكلي (1.0 متر / 3.3 قدم)

• -02: تكوين موصل متحد المحور صغير ClickLoc

• -00: لم يتم طلب موافقات وكالة

مصفوفة الأجهزة الفنية

قياس مسبار التيار الدوامي وديناميكيات الدوار

يعتمد هذا الجهاز على قياس مسبار التيار الدوامي لترجمة ديناميكيات الدوار عالية السرعة إلى قيم كهربائية دون اتصال ميكانيكي مادي. ينقل طرف المسبار مجال تردد راديوي نشط إلى الأسطح المعدنية المحيطة، ويعدل مباشرة دائرة مذبذب خارجية بناءً على مسافات الفجوة. للحفاظ على أداء التتبع أثناء التمدد الحراري المكثف للغلاف أو تغيرات حركة الهيكل، يتم قفل اللفات الداخلية داخل غلاف بلاستيكي حراري عالي الحرارة. تحافظ هذه البنية الفيزيائية على هوامش التحقق الخطي للإشارة عبر نطاق التشغيل بأكمله، مما يوفر قياسات دقيقة لمعالجات TSI الخلفية التي تتتبع مدار العمود أو معلمات الموضع أو علامات الطور.

تشخيص الدعم الفني

س: ما هي المعايير الدقيقة للتحقق من جهد الفجوة باستخدام هذا الجهاز؟

ج: يجب تنفيذ التحقق من جهد الفجوة عبر طرف الإشارة الخام لوحدة المقرب المطابقة. بالنسبة لمواد الهدف AISI 4140 القياسية، يعمل نظام المستشعر ضمن نطاق خطي حيث يتوافق الهدف الأوسط مع قيمة ردود الفعل حلقة الإخراج -10 VDC.

س: هل يمكن تغيير تكوين كابل المستشعر هذا أو اختصاره في الميدان؟

ج: لا. يؤثر الطول الكهربائي الكلي لكابل المسبار على ضبط الدائرة الكلي ومعلمات مقاومة النظام. يؤدي قص أو ربط الخط المحوري إلى تعطيل مقاييس قياس مسبار التيار الدوامي المعاير ويلغي تصنيفات دقة القياس في المصنع.

س: ما هي الاحتياطات التي تمنع فشل قمع التداخل عندما يتم نشر وحدات متعددة؟

ج: حافظ على مسافات الفصل الميكانيكي الدنيا المحددة في رسومات التثبيت الرسمية. تحدث حالات فشل قمع التداخل إذا تقاطعت المجالات الكهرومغناطيسية للمسابير المتجاورة، مما يشوه قياسات الهدف ويضيف ضوضاء صناعية إلى دائرة مراقبة الاهتزاز.

إجراءات التجميع الميداني

• تعشيق الخيط والتثبيت: أدخل جسم المسبار في كتيفة التثبيت أو منفذ الهيكل الخارجي. قم بتثبيت غلاف 3/8-24 UNF بشكل نظيف في مكانه، مع ضمان دوران سلس لتجنب تلف الشريط. قم بتأمين الحد الأدنى لعمق تعشيق الخيط قبل قفل الصمولة.

• ضبط الفجوة الميكانيكية: راقب جهد حلقة النظام باستخدام مقياس الفولتميتر الرقمي المتصل بمخرجات شاشة المقرب. قم بتدوير جسم المسبار حتى يسجل الجهد المستهدف ضمن منطقة الخط الأساسي -10 VDC، مما يشير إلى نقطة المنتصف الفيزيائية لنافذة القياس الخطية المعايرة.

• سلامة توصيل الكابل: قم بتوصيل وصلة ClickLoc المحورية بإحكام في خط التمديد المطابق. تأكد من أن الوصلة المتزاوجة مقفلة بإحكام لمنع الضوضاء الكهربائية عالية التردد من تعطيل خط الإشارة.

عناصر حزمة لوجستيات الطلب

• 1 × مسبار قرب Bently Nevada 330101 8 مم (مع كابل مدمج بطول 1.0 متر)

• 1 × حزمة غسالة وصمولة قياسية

• 1 × شهادة ورقة بيانات معايرة المصنع

معلمات شحن البضائع

وقت التسليم: 2-7 أيام عند اكتمال التحقق من الدفع من قبل فريق المستودع. تتم معالجة الشحن عبر شبكات الشحن السريع العالمية بما في ذلك DHL أو FEDEX أو UPS. يتم قفل المكونات داخل أوراق تغليف صناعية مخصصة مضادة للكهرباء الساكنة تحتوي على كتل حماية محيطية عالية الكثافة للحفاظ على جميع الوصلات الملولبة والأختام الداخلية وتكوينات الألياف من التلف الهيكلي أثناء النقل.
