مقاييس الحدود الميكانيكية والكهربائية

إرشادات المحاذاة الميكانيكية في الموقع

هدف معايرة جهد الفجوة الدقيق

يجب على العاملين في الميدان التحقق من البعد المادي للفجوة باستخدام مقياس متعدد رقمي متصل بمخرج مستشعر Proximitor. قم بتدوير الغلاف الملولب 3/8-24 UNF ببطء حتى يسجل مقياس الفولتميتر في الوقت الفعلي جهدًا أساسيًا ثابتًا قدره -10.0 VDC، مما يضع السطح المستهدف بالضبط في نقطة المنتصف لمظروف المعايرة الخطي للمستشعر.

معلمات توجيه الأنابيب الواقية

حافظ على نصف قطر انحناء أدنى ثابت يبلغ 25.4 مم (1.0 بوصة) لغلاف الكابل القياسي غير المُدرّع أثناء التوجيه داخل صناديق التوصيل المحلية. لا تسحب الكابل بإحكام ضد الأسطح المعدنية الهيكلية الخام لمنع تشقق العزل الأساسي من الاهتزاز المحلي للمعدات.

بروتوكولات عزل درع الموصل

اعزل موصل ClickLoc المحوري المصغر تمامًا عن نقاط تأريض الجهاز الخارجية. استخدم أكمام عزل مخصصة منخفضة الخسارة عبر وصلة الاتصال لمنع التداخل الكهرومغناطيسي المحيط من تشويه قراءات الإزاحة عالية التردد.

التحمل البيئي وتكامل النظام الآلي

ديناميكيات البقاء في الأجواء المادية القاسية

يقاوم طرف المسبار المصنوع من بوليفينيلين سلفيد (PPS) المتقدم التدهور عند غمره في زيوت التشحيم الاصطناعية الساخنة، أو غازات الهيدروكربون العدوانية، أو البيئات المشبعة بالرطوبة. يمنع هذا البناء المتميز امتصاص الرطوبة ويزيل الانجراف الحراري للمعايرة للحفاظ على دقة رحلة النظام على مدار عقود من الخدمة.

نشر سلس للهندسة المعمارية الموزعة

يقوم محول التقارب هذا بتوفير أشكال موجية إزاحية واضحة وخالية من الضوضاء عبر مساره بالكامل مباشرة إلى شاشات الاهتزاز من سلسلة 3500 أو بيئات Honeywell Experion PKS الموزعة. يوفر تشخيصات موثوقة للفرق الهندسية، ويكشف عن حركات الدوار المعقدة، وانحرافات العمود، وشذوذات الرنين الهيكلي شبه المتزامن.

قائمة فحص شراء الحزمة الكاملة

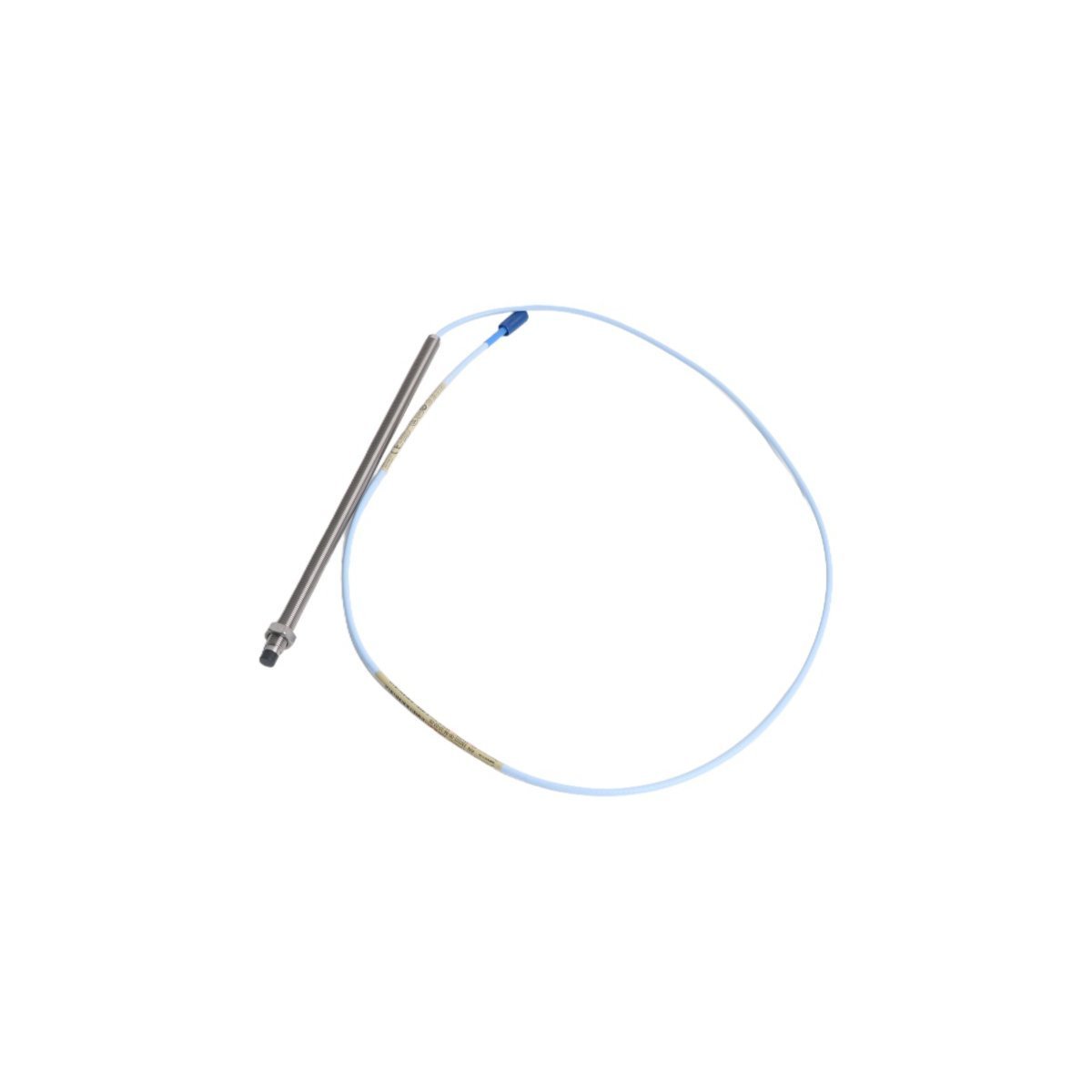

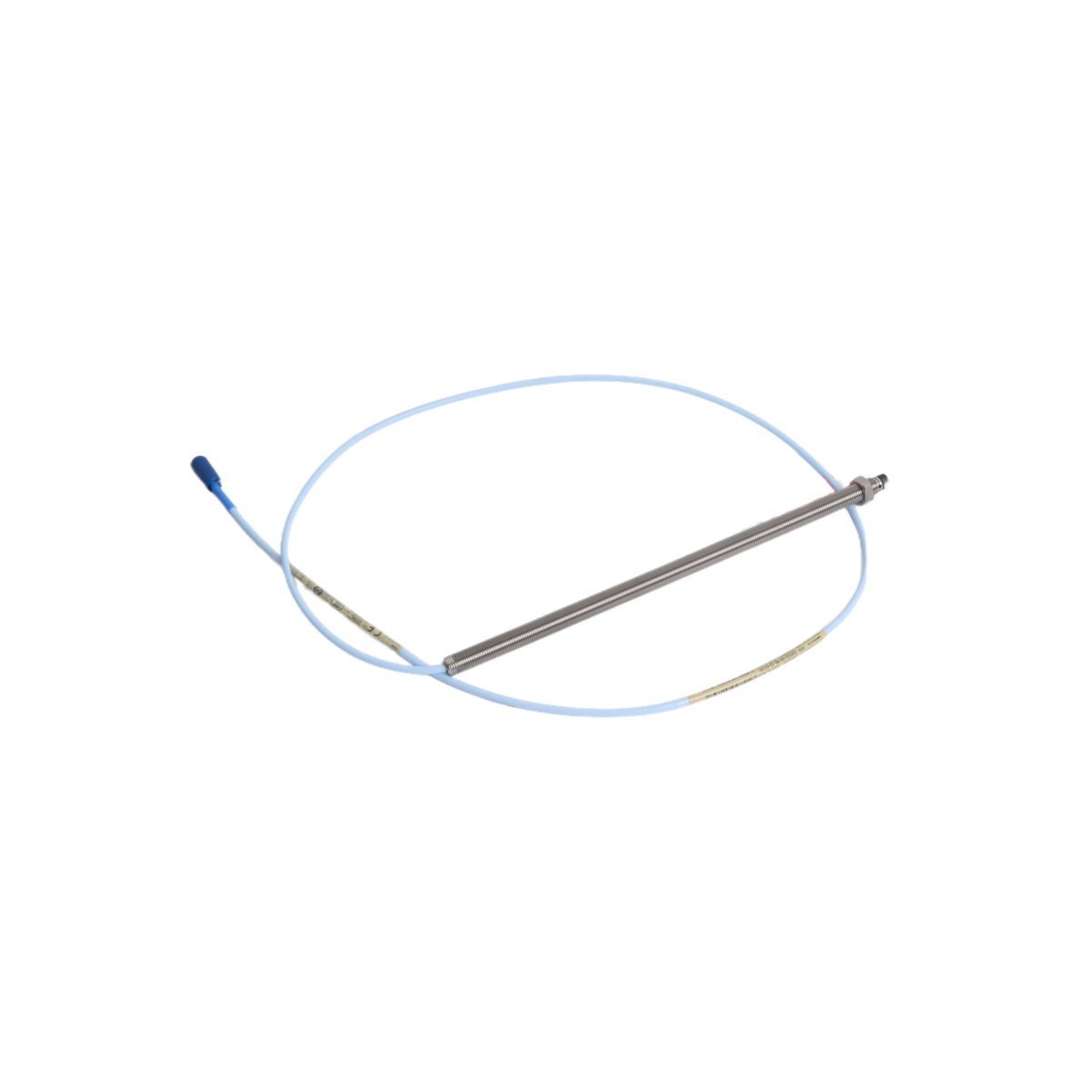

(1) مسبار تقارب Bently Nevada 330101-00-09-10-02-05 3300 XL 8 مم.

(2) مقبس موصل ClickLoc محوري مصغر مثبت مسبقًا.

(3) غطاء حماية بلاستيكي قابل للإزالة للموصل.

(4) شهادة تتبع المواد الأصلية من الشركة المصنعة والتحقق من الجودة.

إطار العمل اللوجستي العالمي والإرسال الآمن

نقوم بتعبئة وشحن طلبك في غضون 3-5 أيام عند الانتهاء من الدفع، مع توجيه جميع الشحنات عبر شبكات شركات النقل العالمية المتميزة بما في ذلك DHL وFedEx وUPS لتسليم سريع قابل للتتبع. يتم وضع كل مسبار تقارب صناعي بأمان داخل عبوات صناعية مخصصة مضادة للكهرباء الساكنة. يعمل هذا الحاجز متعدد الطبقات على تحييد مخاطر الكهرباء الساكنة ويمتص الصدمات الحركية الشديدة أثناء النقل لمسافات طويلة، مما يوفر أجهزة مُعايرة من المصنع بشكل مثالي مباشرة إلى فريقك الفني.

الأسئلة الشائعة حول دعم الآلات الهامة

س1: ما هو الفرق الأساسي بين هذا النموذج 330101 من المسبار وسلسلة النموذج 330103؟

ج1: تستخدم سلسلة 330101 خيوطًا إنجليزية بملف تعريف 3/8-24 UNF، بينما تستخدم سلسلة 330103 خيوطًا مترية بملف تعريف M10 x 1. وهي غير قابلة للتبديل ميكانيكيًا على الأقواس المطابقة.

س2: هل يمكنني توصيل هذا المسبار بطول إجمالي 1.0 متر بأمان بكابل تمديد قياسي بطول 9.0 أمتار؟

ج2: لا، فذلك يؤدي إلى إنشاء حلقة غير صحيحة بطول 10 أمتار تغير مقاومة النظام الكلية. يتطلب مسبار التقارب بطول 1.0 متر توصيله حصريًا بكابل تمديد بطول 4.0 أمتار لتشكيل دائرة مراقبة قياسية بطول 5.0 أمتار.

س3: كيف يؤثر خيار الطول غير المسنن 00 على التركيب المادي داخل أغلفة الآلات العميقة؟

ج3: يوفر الخيار 00 خيوطًا على طول الغلاف بالكامل الذي يبلغ 0.9 بوصة، مما يتيح أقصى قدر من المرونة لتحديد موضع المسبار وتثبيته بشكل متساوٍ على الأقواس الرفيعة أو الجدران الخارجية للغلاف.

س4: ما هو الإجراء الفوري الذي يجب علي اتخاذه إذا كان خرج جهد الفجوة في الوقت الفعلي يظل عند قيمة صفر أو قيمة موجبة ثابتة؟

ج4: تشير هذه القراءة عادةً إلى دائرة مفتوحة داخلية في اللب المحوري، أو خطأ تأريض مادي خطير، أو عطل ميكانيكي كامل لتجميع طرف المسبار بسبب تأثير مباشر على العمود.
