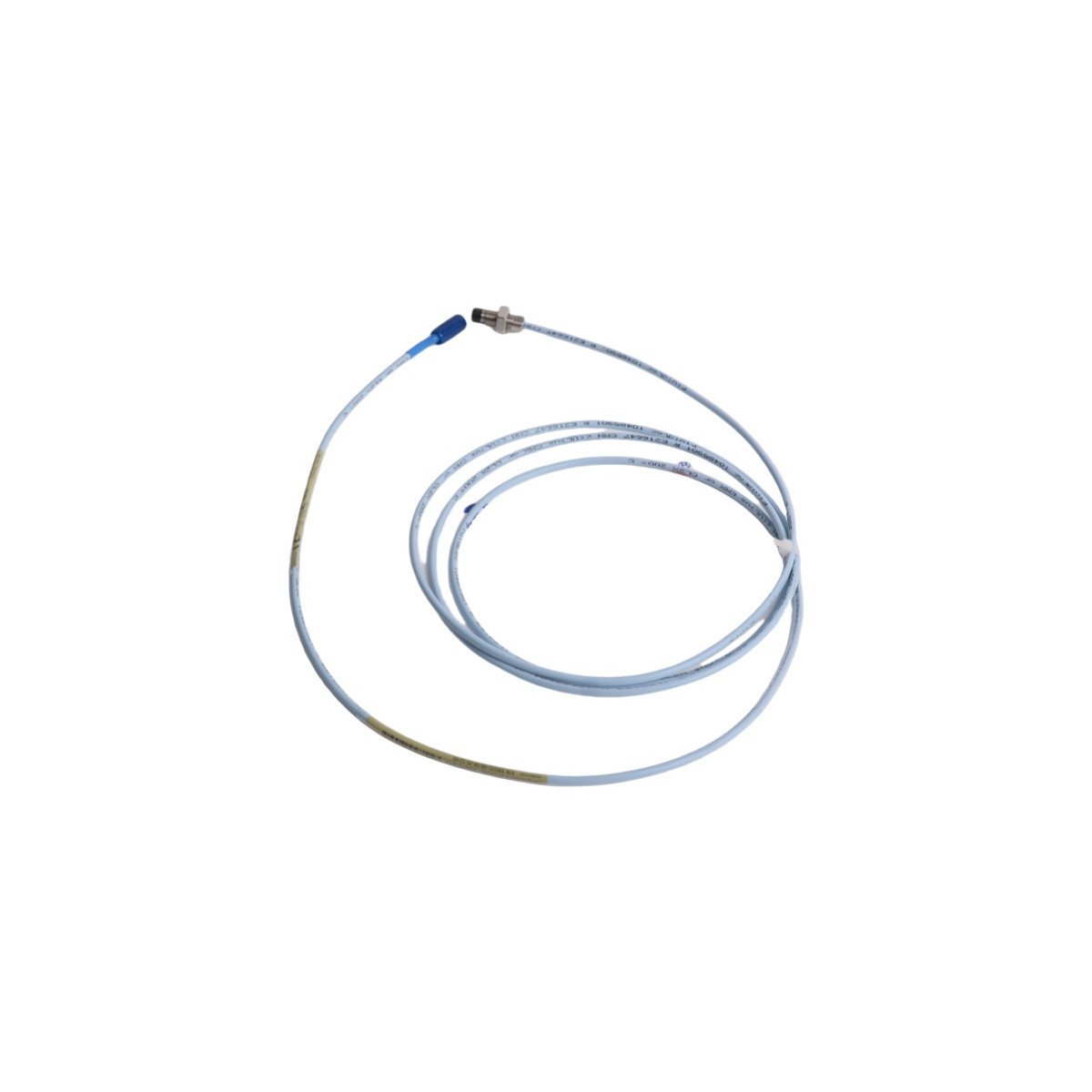

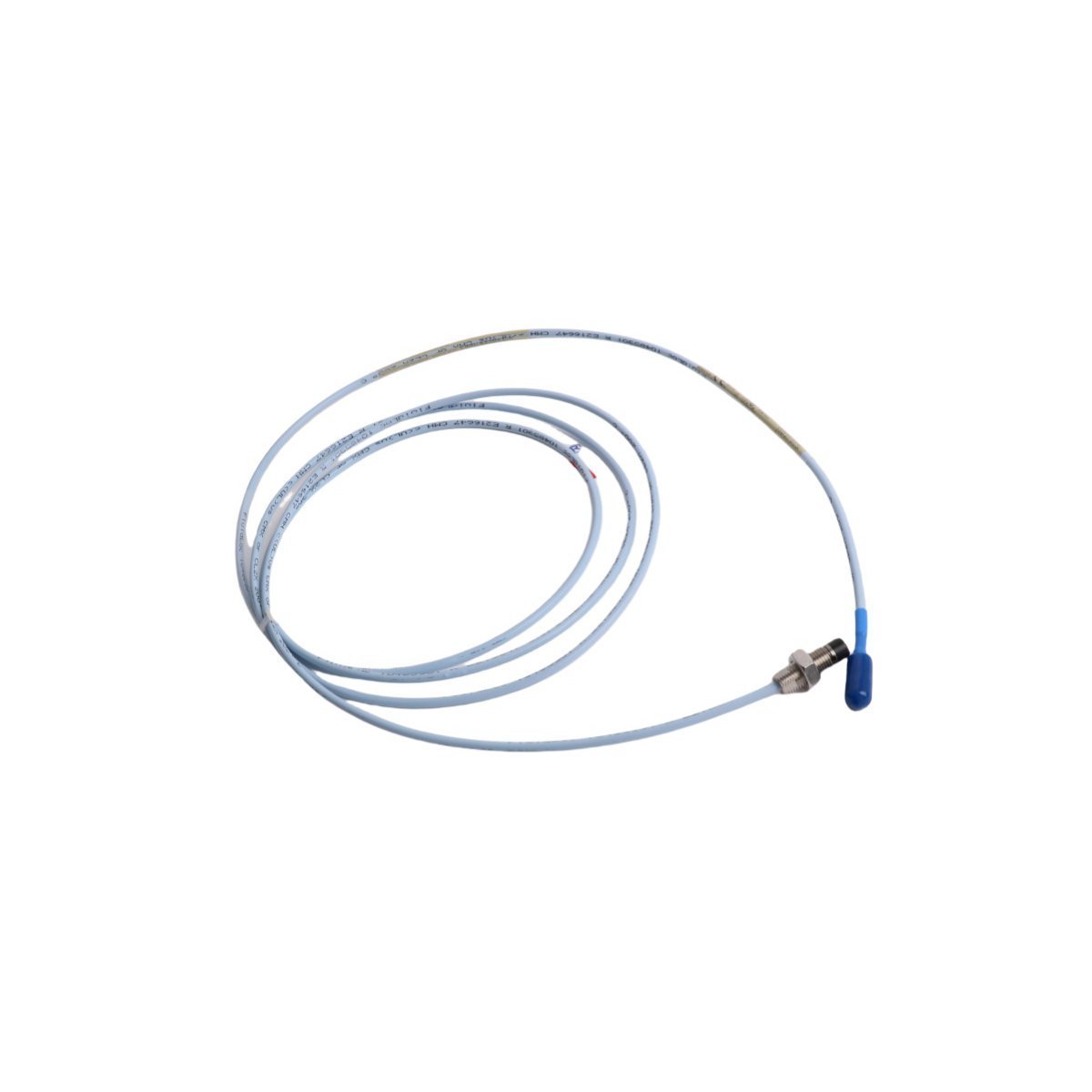

يعمل جهاز  Bently Nevada 330101-00-08-20-12-05 كمستشعر تقارب أساسي من طراز  330101 يستخدم لإجراء قياسات إزاحة ثابتة وديناميكية غير متصلة عبر منصات السلسلة 3300 XL. يقوم مكون الأجهزة هذا بترجمة الاختلافات في الفجوات المادية بين طرف المجس وسطح موصل مستهدف إلى إشارة كهربائية متناسبة. يتصل مباشرة بدائرة حلقة مستشعر التقارب المطابقة لتتبع سلوك العمود عالي التردد، مما يتيح مراقبة حماية الماكينة المستمرة من خلال شبكات محولات التقارب القياسية.

تخصيص تسميات اللاحقات

• 330101: مجس تقارب 3300 XL 8 مم (تكوين خيط قياسي 3/8-24 UNF)

• -00: خيار الطول غير الملولب (0.0 بوصة)

• -08: خيار الطول الكلي للعلبة (0.8 بوصة)

• -20: خيار الطول الإجمالي (2.0 متر / 6.6 قدم)

• -12: موصل محوري ClickLoc مصغر مع واقي موصل متضمن

• -05: رمز خيار موافقات متعددة الوكالات

المواصفات التشغيلية للأجهزة

قياس مسبار التيار الدوامي وديناميكيات الدوار

يعتمد هذا الجهاز على قياس مسبار التيار الدوامي لترجمة ديناميكيات الدوار عالية السرعة إلى قيم كهربائية دون اتصال ميكانيكي مادي. يرسل طرف المجس مجال تردد راديوي نشطًا إلى الأسطح المعدنية المحيطة، ويعدل دائرة مذبذب خارجية مباشرة بناءً على مسافات الفجوات. للحفاظ على أداء التتبع أثناء التمدد الحراري الشديد للغلاف أو تغيرات الحركة الهيكلية، يتم قفل اللفات الداخلية داخل غلاف بلاستيكي حراري عالي الحرارة. يحافظ هذا الهيكل المادي على هوامش التحقق من الإشارة الخطية عبر نطاق التشغيل بأكمله، مما يوفر قياسات دقيقة لمعالجات اللوحة الخلفية لـ TSI التي تتعقب مدار العمود أو معلمات الموضع أو علامات الطور.

الاستفسارات الفنية الهندسية

س: ما هي المعايير الدقيقة للتحقق من جهد الفجوة باستخدام هذا الجهاز؟

ج: يجب إجراء التحقق من جهد الفجوة عبر طرف الإشارة الخام لوحدة التقارب المطابقة. بالنسبة للمواد المستهدفة القياسية من نوع AISI 4140، يعمل نظام المستشعر ضمن نطاق خطي حيث يتوافق الهدف في نقطة المنتصف مع قيمة تغذية مرتدة للحلقة الخارجة تبلغ -10 فولت تيار مستمر.

س: هل يمكن تغيير تكوين كابل المستشعر هذا أو اختصاره في الموقع؟

ج: لا. يؤثر الطول الكهربائي الإجمالي لكابل المجس على الضبط الكلي للدائرة ومعلمات مقاومة النظام. يؤدي قطع أو توصيل الخط المحوري إلى تعطيل مقاييس قياس مسبار التيار الدوامي المعاير ويبطل تصنيفات دقة القياس في المصنع.

س: ما هي الاحتياطات التي تمنع فشل قمع التداخل عندما يتم نشر وحدات متعددة؟

ج: حافظ على مسافات الفصل الميكانيكية الدنيا المحددة في رسومات التثبيت الرسمية. تحدث حالات فشل قمع التداخل إذا تقاطعت المجالات الكهرومغناطيسية للمجسات المتجاورة، مما يؤدي إلى تشويه قياسات الهدف وإدخال ضوضاء صناعية في دائرة مراقبة الاهتزاز.

إجراءات التجميع في الموقع

• تداخل الخيط والتركيب: أدخل جسم المجس في كتيفة التركيب أو منفذ العلبة الخارجية. قم بلف غلاف UNF 3/8-24 بشكل نظيف في مكانه، مع ضمان دوران سلس لتجنب تلف الشريط. قم بتأمين عمق تداخل الخيط الأدنى قبل قفل الصامولة.

• ضبط الفجوة الميكانيكية: راقب جهد حلقة النظام باستخدام مقياس فولتميتر رقمي متصل بمخرجات شاشة التقارب. قم بتدوير جسم المجس حتى يسجل الجهد المستهدف ضمن منطقة الخط الأساسي -10 فولت تيار مستمر، مما يشير إلى نقطة المنتصف المادية لنافذة القياس الخطية المعايرة.

• سلامة توصيل الكابل: قم بتثبيت وصلة ClickLoc المحورية بإحكام في خط التمديد المطابق. قم بتحريك غلاف واقي الموصل المثبت مسبقًا بالكامل فوق الوصلة المتزاوجة لحجب الزيت أو الشحم أو دخول الجزيئات.

عناصر حزمة لوجستيات الطلب

• 1 × مجس تقارب Bently Nevada 330101 8 مم (مع كابل مدمج بطول 2.0 متر)

• 1 × غلاف واقي موصل محوري من المصنع

• 1 × عبوة صمولة وغسالة قفل قياسية

• 1 × شهادة ورقة بيانات المعايرة من المصنع

معلمات شحن البضائع

وقت التسليم: 2-7 أيام عند اكتمال التحقق من الدفع من قبل فريق المستودع. تتم معالجة الشحن من خلال شبكات الشحن السريع العالمية بما في ذلك DHL أو FEDEX أو UPS. يتم قفل المكونات داخل أغطية تغليف صناعية مخصصة مضادة للكهرباء الساكنة تحتوي على كتل حماية عالية الكثافة للحفاظ على جميع الوصلات الملولبة والأختام الداخلية وتكوينات الألياف من التلف الهيكلي أثناء النقل.
