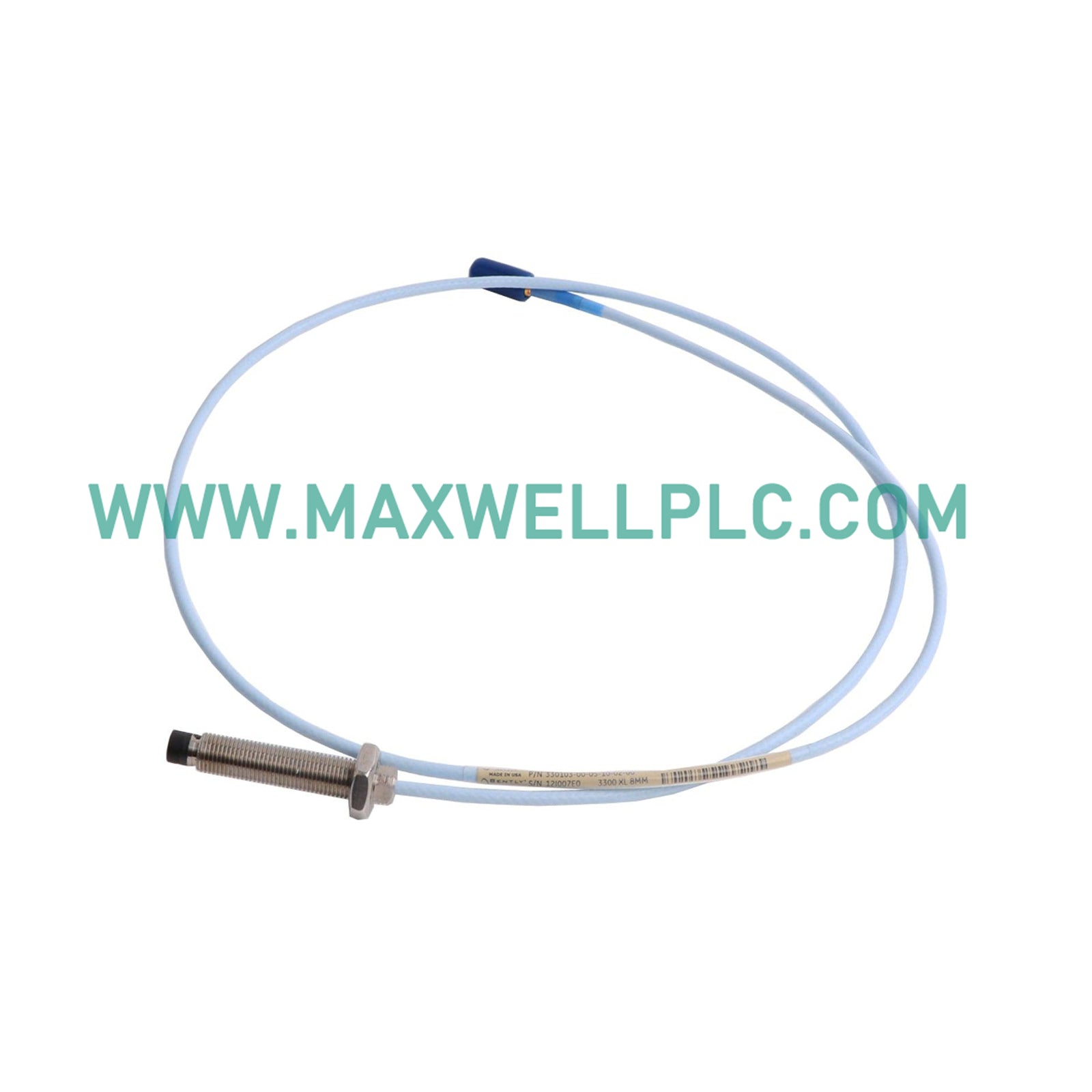

تم تكوينه لمراقبة الإزاحة والاهتزاز في منصات نظام 3300، يوفر Bently Nevada 330103-00-09-20-02-00 (مسبار القرب 330103) تحويل إشارة فيزيائية مباشرة لتحليل الآلات الدوارة. يستخدم المحول الحث بالتيار الدوامي لتحويل قرب سطح الهدف إلى إشارات جهد خطي.

تجزئة اللاحقة ومصفوفة النموذج

• رقم الجزء: 330103-00-09-20-02-00

• نوع المسبار: 3300 XL 8 مم (خيط M10 × 1، بدون درع)

• الطول غير المسنن: 00 - 0 مم

• طول الغلاف: 09 - 90 مم

• الطول الكلي: 20 - 2.0 م

• الموصل: 02 - موصل محوري مصغر ClickLoc

• موافقة الوكالة: 00 - غير مطلوبة

المواصفات الفنية للأجهزة

مراقبة الميكانيكية وديناميكيات المحول

يعتمد محول 330103 على معايرة دقيقة للمسبار بالتيار الدوامي لتتبع ديناميكيات الدوار. يجب أن تتضمن إجراءات التثبيت من قبل الفنيين التحقق من جهد الفجوة لضمان أن الإشارة تحافظ على هدف -10 VDC في مركز النطاق الخطي. يتطلب التركيب الصحيح تثبيطًا فعالًا للتداخل العرضي من خلال الحفاظ على خلوص جانبي أدنى يبلغ 1.5 بوصة (38 مم) من طرف المسبار. تمنع هذه المسافة التداخل من جدران فتحة التركيب أو المستشعرات المجاورة، مما يضمن سلامة بيانات الاهتزاز في تطبيقات الآلات عالية السرعة.

معلومات الطلب

• 1 مسبار تقارب 330103 3300 XL 8 مم

• 1 صامولة تثبيت ملولبة

إرشادات التركيب الميداني

• عمق التركيب: قم بتركيب المسبار في غلاف الماكينة لتحقيق الفجوة المحددة بالنسبة للسطح المستهدف.

• تباعد التقارب: تأكد من وجود فجوة لا تقل عن 1.5 بوصة (38 مم) بين أطراف المسابير عند تركيب مستشعرات متعددة بتكوينات شعاعية.

• السطح المستهدف: استخدم فقط أهدافًا من فولاذ AISI 4140، حيث أن المسبار مُعاير من المصنع لنفاذية هذا المواد المغناطيسية.

• إنهاء الأنابيب: استخدم تجهيزات أنابيب مناسبة إذا كانت الحماية من التلف الميكانيكي مطلوبة، حيث أن هذا النموذج غير مدرع.

الأسئلة المتكررة

• هل يدعم هذا المسبار الاتصال المباشر بوحدة PLC؟

  لا. يجب توصيل المسبار بمستشعر Bently Nevada Proximitor، الذي يقوم بتهيئة الإشارة إلى مستوى الجهد المناسب لمزيد من المعالجة بواسطة وحدة PLC أو نظام المراقبة.

• هل يمكنني استخدام هذا المسبار مع وحدات نظام 3500؟

  نعم، هذا المسبار متوافق مع بنية سلسلة 3300 XL، والتي تدعمها وحدات مراقبة الاهتزاز المختلفة من سلسلة 3500.

• كيف أتحقق من أن المسبار يعمل بشكل صحيح؟

  قم بقياس جهد الفجوة عند أطراف خرج مستشعر Proximitor؛ يجب أن يتوافق مع المسافة بين المسبار والعمود وفقًا لمنحنى المعايرة.

• هل يمكنني تقصير كابل المسبار في الميدان؟

  لا. نظام 3300 XL هو وحدة مُعايرة. يؤدي تغيير طول الكابل إلى تغيير الممانعة، مما يبطل المعايرة ويقلل من خطية الإشارة.

• ماذا يحدث إذا لم يكن جهد الفجوة -10 VDC؟

  يشير جهد الفجوة خارج النطاق المستهدف إلى أن المسبار قريب جدًا أو بعيد جدًا عن العمود، مما قد يجعله يعمل خارج منطقة القياس الخطية.

• هل يمكنني استخدام هذا مع أي مادة مستهدفة؟

  معايرة المصنع مضبوطة لفولاذ AISI 4140. تؤدي المواد الأخرى إلى تغيير الاستجابة الكهربائية؛ وإذا تم استخدامها، يتطلب النظام معايرة ميدانية غير قياسية.

• هل طول الكابل البالغ 2.0 متر هو الطول الكلي أم للمسبار فقط؟

  يمثل الطول البالغ 2.0 متر الطول الكلي لتجميع المسبار، بما في ذلك الكابل المحوري المدمج وموصل ClickLoc.

• هل يتطلب هذا المسبار التدريع؟

  المسبار غير مدرع (خيط M10 × 1، بدون درع). يجب تثبيته داخل أنبوب واقي إذا تعرض للتلف الميكانيكي أو الحطام الكثيف.
