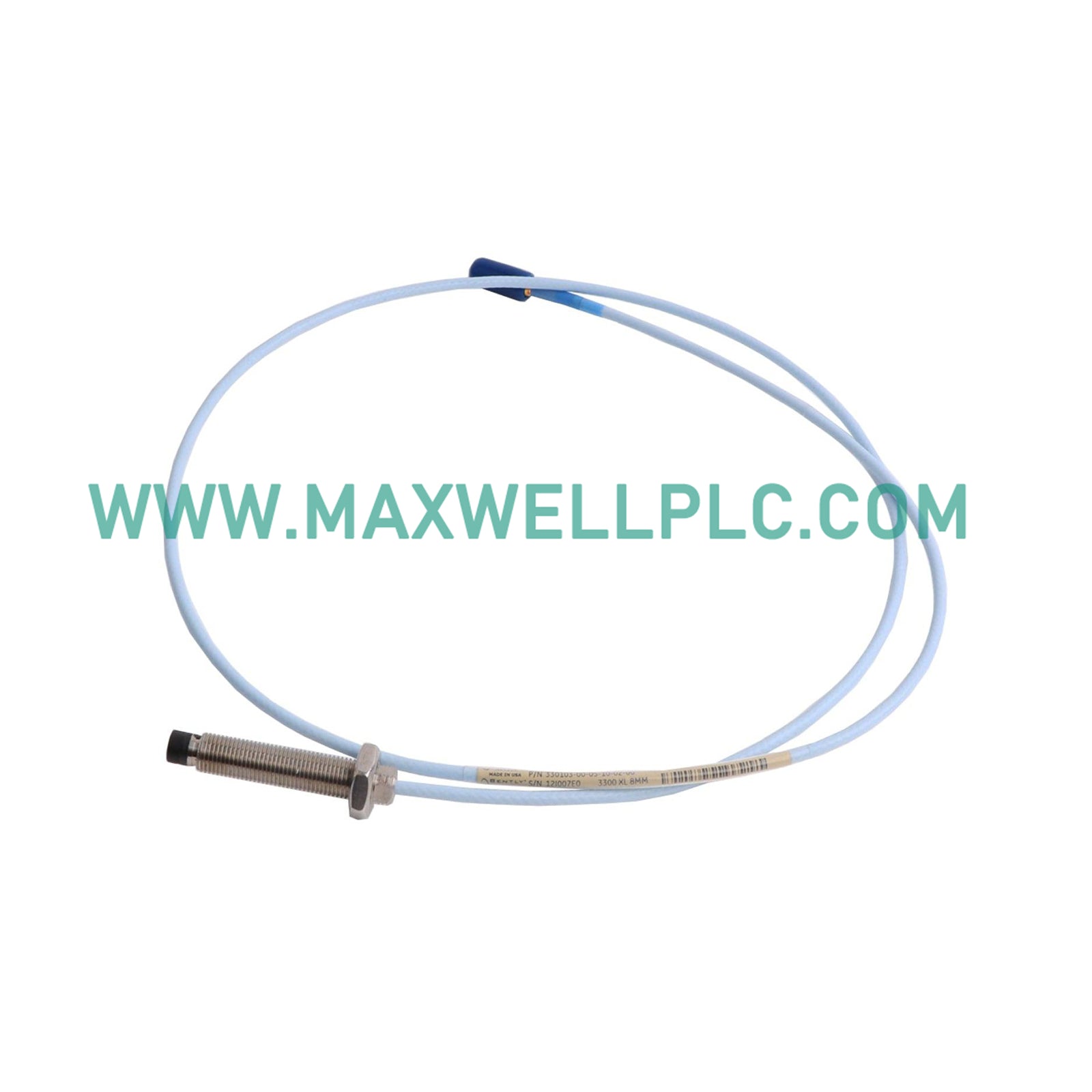

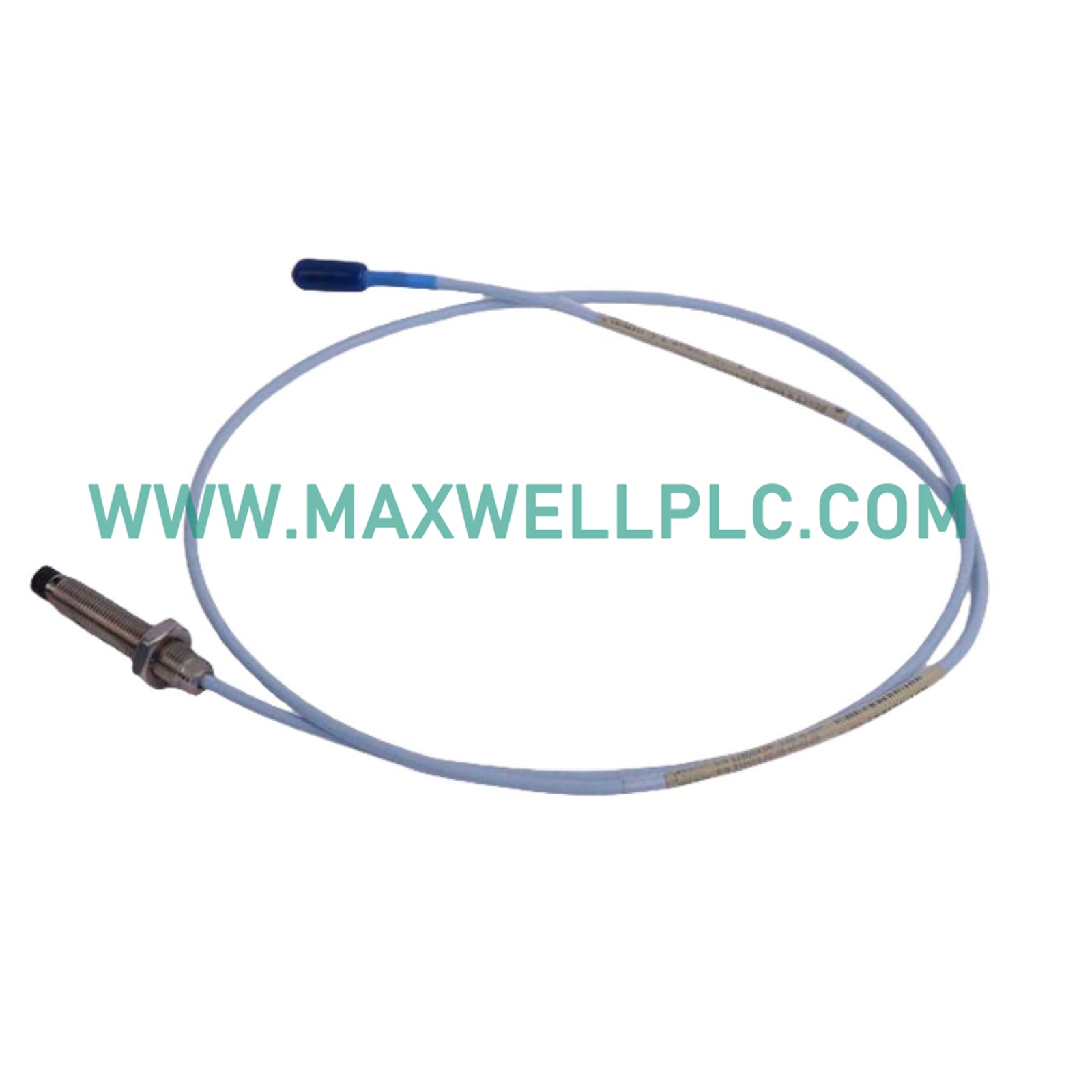

تم تكوينه لنقل الإشارة في شبكات المراقبة الميكانيكية، يعمل Bently Nevada 330130-045-01-CN (كابل تمديد 3300 XL من 330130) كعنصر أجهزة مخصص لربط الاتصال الكهربائي بين مجسات التقارب وأجهزة تكييف الإشارة. يوفر هذا المكون مسار الإرسال الضروري لإشارات التيار الدوامي عالية التردد مع الحفاظ على خصائص المعاوقة المطلوبة لتحليل دقيق لتشريد الدوار والاهتزاز.

تفسير اللواحق ومصفوفة النموذج

يشير الرمز 330130-045-01-CN إلى التكوين المادي والكهربائي التالي:

• 045: طول الكابل 4.5 متر (14.8 قدم).

• 01: كابل مصفح لتعزيز الحماية الميكانيكية.

• CN: التكوين القياسي للامتثال لوكالات دولية محددة.

مواصفات الأجهزة

المراقبة الميكانيكية وديناميكيات مسار الإشارة

يعتمد نظام محول 3300 XL على سلامة مسار الإشارة المحوري لتحويل تقلبات التيار الدوامي إلى بيانات إزاحة. يعتمد تحليل ديناميكيات الدوار الدقيق على الحفاظ على تحقق دقيق من جهد الفجوة، يستهدف عادةً -10 VDC ضمن النطاق الاسمي لمسبار التقارب. يتم تحقيق قمع التداخل عن طريق التأكد من توجيه كابلات تمديد الإشارة بعيدًا عن كابلات التيار المتردد عالية التيار أو مصادر الضوضاء الكهرومغناطيسية. من الضروري الحفاظ على السلامة الهيكلية للكابل ودرعه لمنع حلقات الأرض وتوهين الإشارة، مما قد يؤدي إلى تشوه الأشكال الموجية المدارية وقياسات غير دقيقة لخط وسط العمود.

معلومات الطلب

• كابل تمديد مصفح 330130-045-01-CN

• تعليمات التركيب والوثائق الفنية

• درع كابل وقائي متكامل

إرشادات التركيب الميداني

• توجيه القنوات: قم بتأمين الكابل داخل قناة معدنية مؤرضة لتوفير الحماية من التداخل الكهرومغناطيسي الخارجي (EMI) والتآكل المادي.

• حدود الانحناء: لا تتجاوز الحد الأدنى لنصف قطر الانحناء البالغ 25.4 مم أثناء التركيب لمنع التشوه الداخلي للعازل.

• صيانة الموصل: تأكد من أن واجهات ClickLoc نظيفة ومثبتة بالكامل؛ تجنب عزم الدوران الميكانيكي أثناء التوصيل لمنع تلف المسامير الداخلية.

• استمرارية التدريع: حافظ على مسارات أرضية مستمرة لدرع الكابل والدرع لمنع الجهود العائمة من التأثير على إشارة المستشعر ذات الجهد المنخفض.

معلومات التسليم

• وقت التسليم: 3-5 أيام عند الانتهاء من الدفع.

• يتم الشحن عبر DHL/FEDEX/UPS.

• يتم ختم المكونات في عبوات صناعية مضادة للكهرباء الساكنة للتخفيف من الصدمات والتفريغ الكهروستاتيكي أثناء النقل.

الأسئلة المتكررة

• ما هي المواد المستهدفة المدعومة؟ يتم معايرة النظام لصلب AISI 4140. تتطلب الاختلافات في النفاذية المغناطيسية للمادة المستهدفة تعديل عامل قياس خاص بالموقع للحفاظ على دقة القياس.

• ما هي حساسية المسبار؟ يحافظ نظام 3300 XL، باستخدام كابل التمديد هذا، على حساسية ثابتة تبلغ 7.87 فولت/مم (200 ملي فولت/ميل).

• كم مرة يجب التحقق من المعايرة؟ يجب إجراء التحقق من المعايرة أثناء توقف الآلة الرئيسية أو إذا أبلغت أجهزة المراقبة عن انحراف غير مبرر في جهد الفجوة.

• هل يمكن للمسبار العمل في البيئات الخطرة؟ يتطلب التشغيل في المواقع الخطرة أن تكون حلقة المحول بأكملها (المسبار والكابل والمستشعر) متوافقة مع رسومات الشهادة الخاصة بالموقع وحواجز السلامة الجوهرية.

• ما هي كابلات التمديد المتوافقة؟ فقط كابلات سلسلة Bently Nevada 3300 XL متوافقة. تؤدي عدم تطابق المعاوقة الناجم عن الكابلات غير القياسية إلى انعكاس الإشارة وبيانات اهتزاز خاطئة.

• ما الذي يسبب عدم استقرار جهد الفجوة؟ عادة ما يكون عدم الاستقرار ناتجًا عن التوصيلات غير المستقرة أو درع الكابل التالف أو التغير الميكانيكي المفرط على سطح العمود المراقب.

• كيف يتم اختبار صحة المسبار؟ يتم تقييم الصحة عن طريق قياس مقاومة الحلقة الثابتة والتحقق من استجابة تردد الإشارة الديناميكية باستخدام طاولة هزازة معايرة.

• ما هو العمر المتوقع للخدمة؟ يتحدد عمر الخدمة من خلال دورات العمل الحرارية والميكانيكية للموقع. في ظل الظروف المستقرة، تم تصميم الكابل لدعم التشغيل المستمر.
