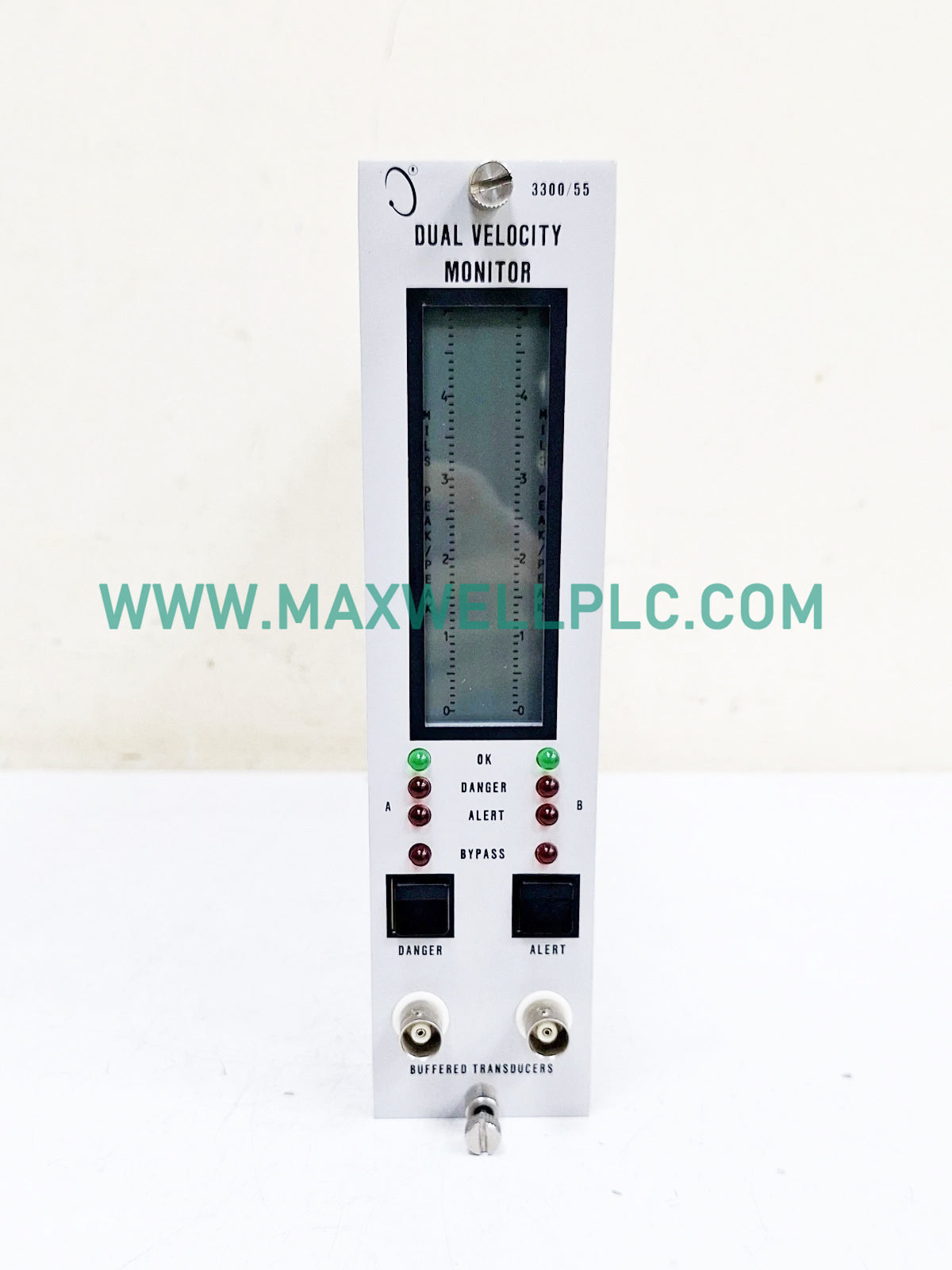

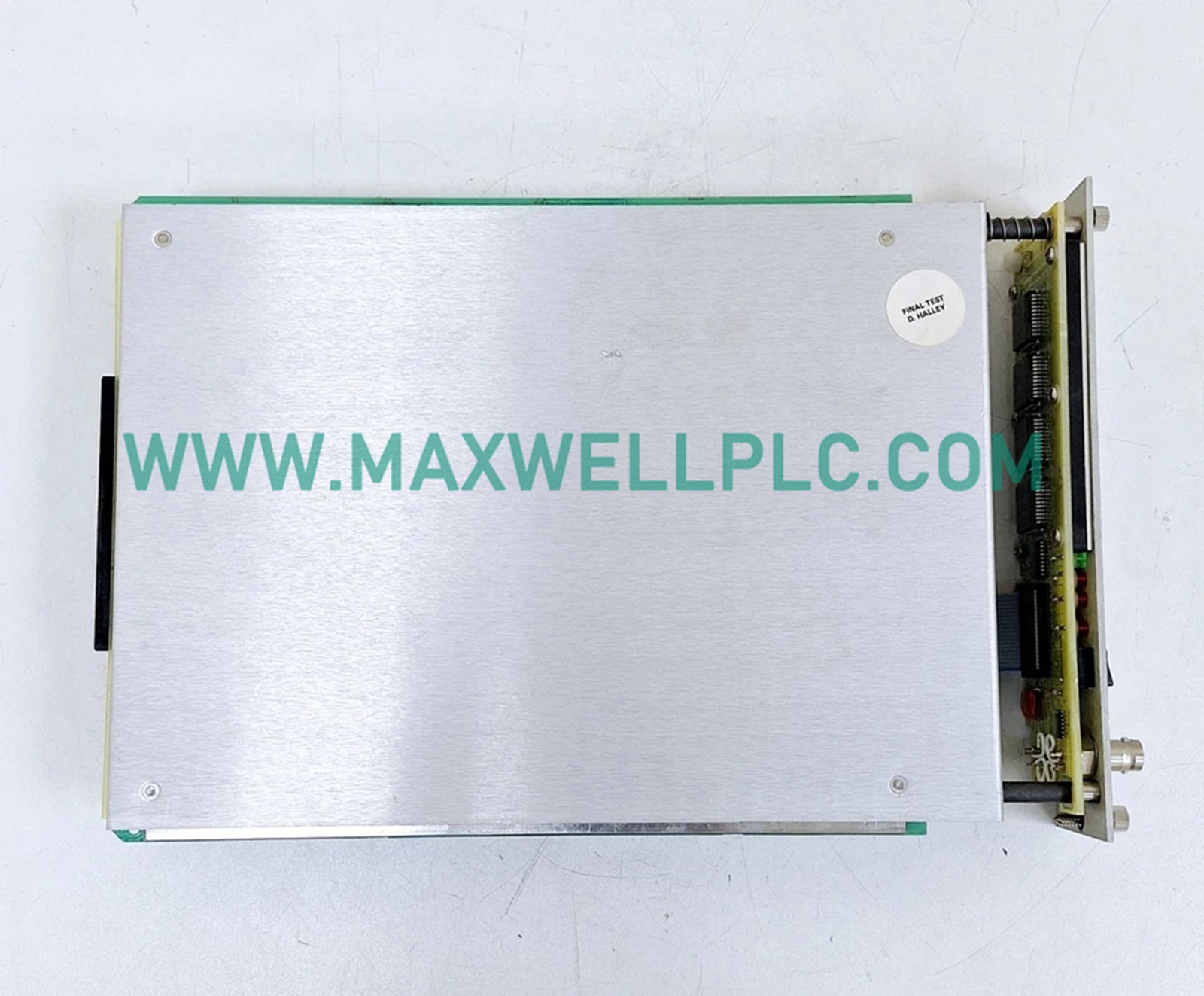

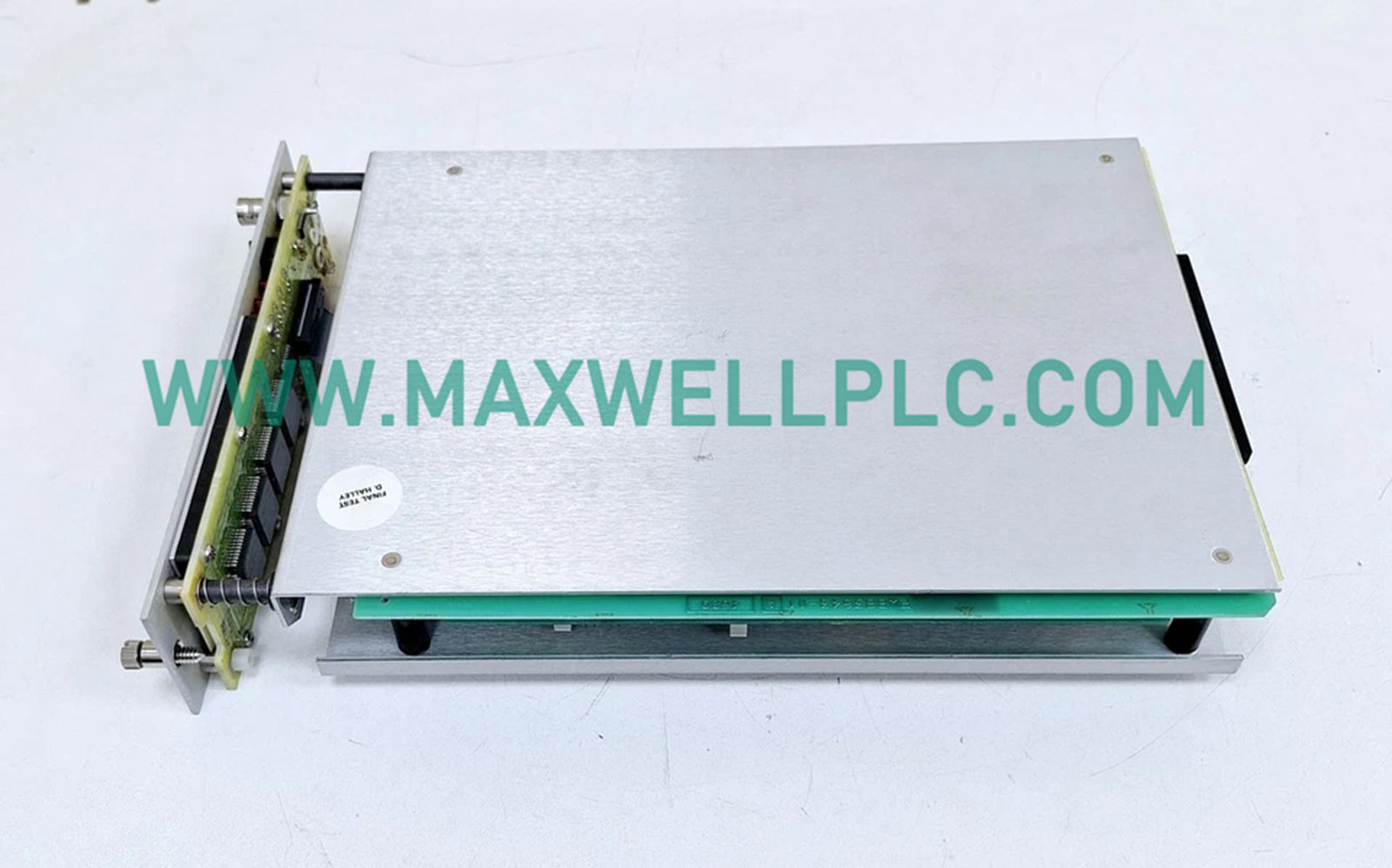

تم تكوينه لمراقبة الاهتزازات المستمرة في منصات نظام 3300، يوفر Bently Nevada 3300/55-01-04-12-12-00-00-07-00 (3300/55 جهاز مراقبة السرعة المزدوجة) معالجة إشارة مادية مباشرة لمدخلين مستقلين للسرعة. تعالج هذه الوحدة إشارات المحولات الواردة لتوفير تتبع حجم السرعة في الوقت الفعلي وتنفيذ منطق الإنذار.

توزيع تهيئة النموذج

• نوع الشاشة: 3300/55 جهاز مراقبة السرعة المزدوجة

• إدخال القناة: 01 - مدخلات السرعة المزدوجة، تشير القنوات A و B إلى ذروة السرعة

• نوع المحول: 04 - مقياس السرعة 100 ملي فولت/بوصة/ثانية

• نطاق القياس الكامل (القناة A و B): 12 - من 0 إلى 1 بوصة/ثانية ذروة

• موافقة الوكالة: 00 - لا يوجد

• حاجز الأمان الجوهري: 00 - لا يوجد

• ترحيل الإنذار: 07 - محكم الغلق (مقياس السرعة)

• مضاعف الرحلة: 00 - لا يوجد

المواصفات الفنية

مراقبة الميكانيكية وديناميكيات المحول

يتطلب جهاز المراقبة 3300/55 تكييفًا دقيقًا للإشارة لضمان تحليل دقيق لديناميكيات الدوار. عند استخدام مستشعرات Velomitor، تعوض مرحلة الإدخال خصائص استجابة التردد النموذجية لمستشعرات السرعة الزلزالية. يجب الحفاظ على سلامة الإشارة من خلال التأريض الصحيح للدرع عند نقطة إنهاء المراقبة لمنع حقن الضوضاء. على عكس أنظمة المسبار بالتيار الدوامي التي تتطلب التحقق من جهد فجوة -10 فولت تيار مستمر، تركز قناة إدخال السرعة على تحويل سعة إشارة التيار المتردد والتكامل إلى قيم ذروة السرعة. يجب على المستخدمين التأكد من أن كبل الإدخال يحافظ على رفض الوضع المشترك العالي لتقليل مشكلات قمع التداخل في تكوينات الرفوف الكثيفة.

معلومات الطلب

• 1 وحدة مراقبة السرعة المزدوجة 3300/55

• 1 مجموعة طرفية للوحة الأمامية

• 1 مجموعة وثائق التكوين

إرشادات التثبيت

• إدخال الرف: ادفع الشاشة في الفتحة المخصصة داخل رف 3300. تأكد من أن موصل اللوحة الخلفية مثبت بالكامل قبل تثبيت مسامير اللوحة الأمامية.

• إنهاء الأسلاك: استخدم كابلات مزدوجة مجدولة ومحمية لمدخلات المحول. قم بتوصيل درع الكابل بنقطة المشترك المحددة للجهاز (COM) عند الكتلة الطرفية لتقليل التداخل الكهرومغناطيسي.

• التكوين: تحقق من أن جميع إعدادات المفاتيح على لوحات الوحدة الداخلية تتطابق مع نطاق القياس الكامل المقصود قبل تطبيق الطاقة على الرف.

• التحقق: تأكيد إدخال الإشارة عن طريق التحقق من سعة إشارة الخرج باستخدام مولد إشارة معاير قبل توصيل مستشعرات الآلة الحية.

الأسئلة المتكررة

• هل تدعم هذه الوحدة التبديل السريع؟

  تم تصميم جهاز المراقبة 3300/55 للتبديل السريع داخل رف 3300 يعمل بالطاقة. تأكد من أن النظام في حالة صيانة إذا كانت مرحلات الإنذار قد تؤدي إلى إيقاف تشغيل غير مقصود للآلات.

• ما هي مقاومة الإدخال لقناة Velomitor؟

  تم معايرة مقاومة الإدخال لتتناسب مع خرج 100 ملي فولت/بوصة/ثانية للمحولات Velomitor القياسية من Bently Nevada، مما يضمن عدم وجود تأثير تحميل على الإشارة.

• هل يمكنني استخدام هذا لنطاقات قياس كاملة غير قياسية؟

  نطاق القياس الكامل مبرمج مسبقًا عبر خيارات طلب النموذج. يتطلب التعديل الميداني معدات متخصصة ولا يوصى به بشكل عام لمعايرة الشاشة المعتمدة.

• هل خرج الترحيل معزول؟

  نعم، توفر مخارج الترحيل المحكمة الغلق عزلًا كهربائيًا بين دوائر منطق المراقبة وأنظمة الإنذار الخارجية أو الإشارة إلى التوقف.

• كيف تعمل وظيفة مضاعفة الرحلة؟

  تسمح وظيفة مضاعفة الرحلة للمشغل بزيادة نقاط ضبط الإنذار مؤقتًا أثناء بدء تشغيل الجهاز، مما يمنع الرحلات الخاطئة بسبب مستويات الاهتزاز العابرة.

• ماذا يحدث إذا فقدت إشارة المحول؟

  تتضمن الوحدة دوائر OK مدمجة ستؤدي إلى إشارة عطل إذا خرجت إشارة المحول عن نطاق جهد التشغيل الصالح.

• هل يلزم وجود حاجز أمان خارجي؟

  لا يتضمن هذا النموذج المحدد حواجز أمان جوهرية. وهو مخصص للمواقع غير الخطرة أو الأنظمة التي يتم توفير الحواجز فيها على مستوى واجهة الرف.

• كيف يتم معايرة الوحدة؟

  يجب إجراء المعايرة باستخدام محاكي إشارة يوفر إشارة تيار متردد مكافئة لـ 100 ملي فولت/بوصة/ثانية للتحقق من قراءات القنوات وتشغيل نقطة ضبط الترحيل.
