1794-OA8 ورقة بيانات Allen-Bradley FLEX I/O ودليل فني

Allen-Bradley

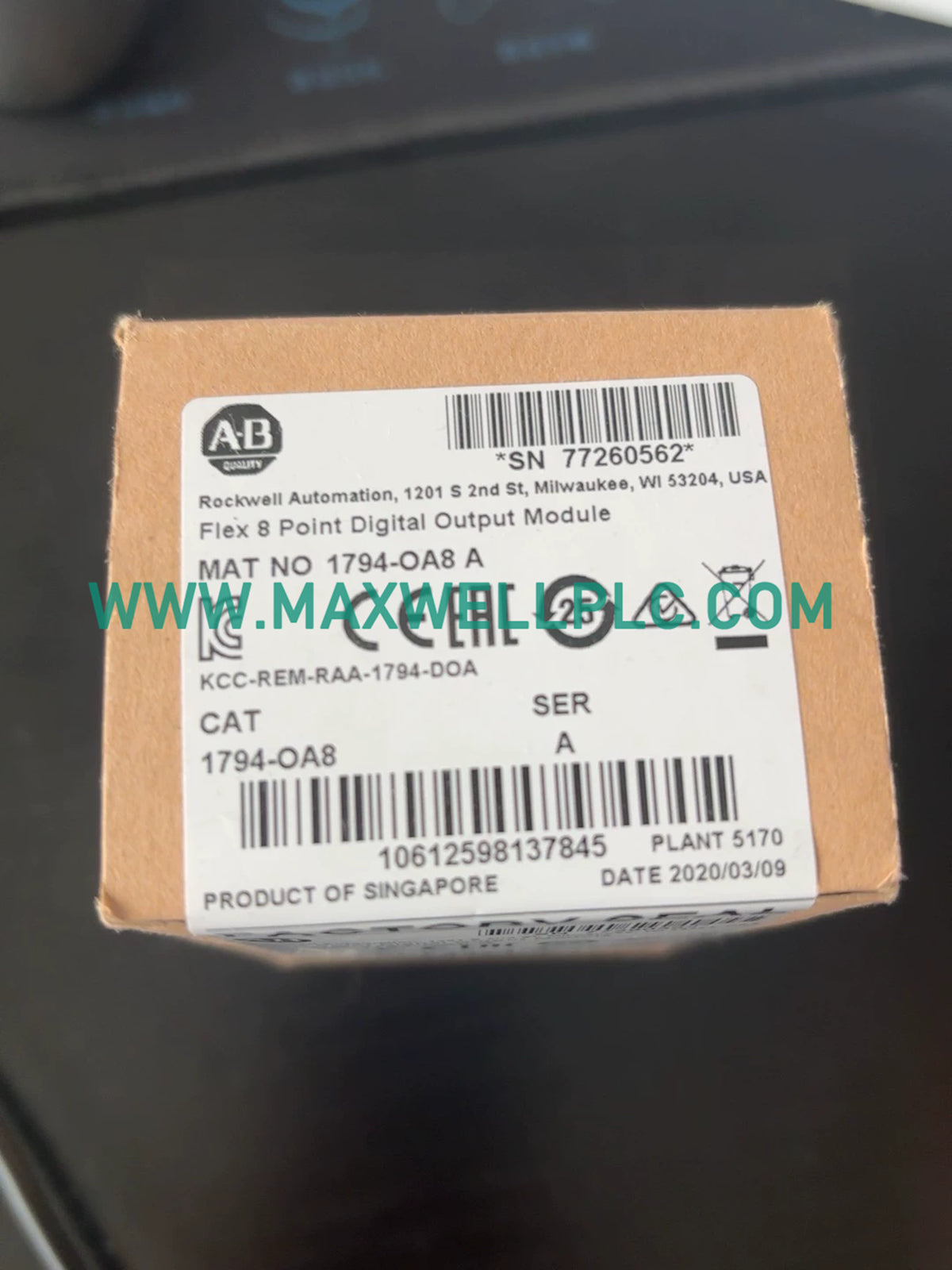

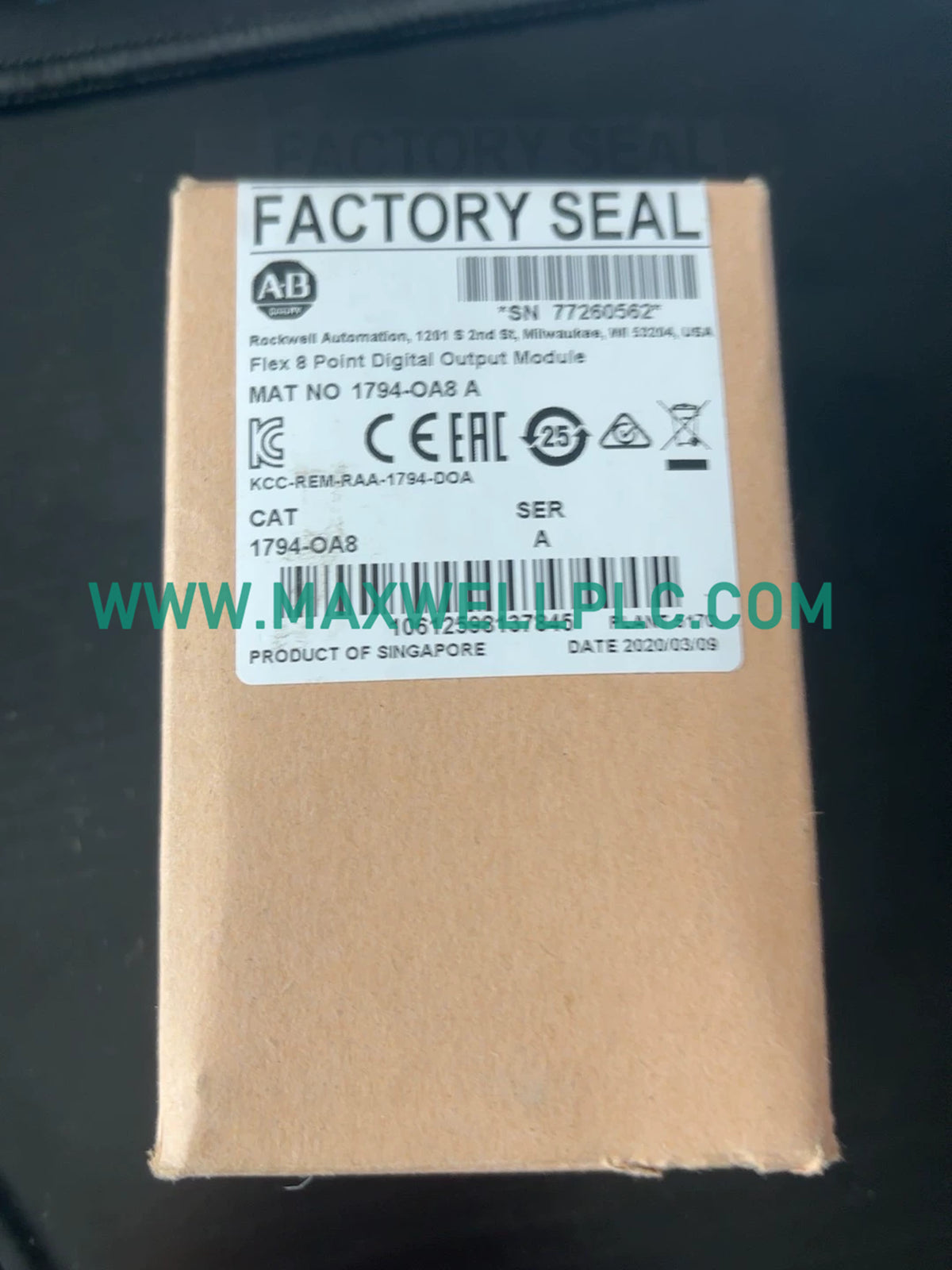

وحدة الإخراج الرقمي Allen-Bradley 1794-OA8 FLEX I/O

SKU: 1794-OA8

متوفر في المخزون

الأبعاد: 15.2 × 10.2 × 15.2 سم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: ألين برادلي, كل المنتجات, وحدات الإدخال/الإخراج الموزعة من ألن برادلي (FLEX/POINT), وحدات الإدخال/الإخراج وموزعات الإشارة

العلامات : Allen-Bradley FLEX I/O, Digital I/O Cards, Digital Output Module

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تعمل وحدة الإخراج الرقمي Allen-Bradley 1794-OA8، والتي تحمل أيضًا فهرس 1794-OA8، كمكون مادي مخصص لتبديل الإشارة المنفصلة للتيار المتردد ضمن منصات FLEX I/O.

تسمية النموذج وهيكل المصفوفة

1794: يشير إلى بنية منصة الأجهزة المعيارية الموزعة.
OA: يحدد نوع دائرة التحويل الإلكترونية ذات الثايرستور (triac) للتيار المتردد (AC) ذات الحالة الصلبة.
8: يحدد توفر 8 نقاط إخراج منفصلة تمامًا على واجهة الكتلة المزدوجة.
A: يحدد مراجعة خط سلسلة إنتاج الأجهزة المحددة.

المعايير الفنية

المعلمة	المواصفات
النموذج	1794-OA8
الماركة	Allen-Bradley
المنشأ	الولايات المتحدة
الوزن	0.2 كجم
أبعاد الشحن	15.2 × 10.2 × 15.2 سم
درجة حرارة التشغيل	0 إلى 55 درجة مئوية
استهلاك الطاقة	120 فولت تيار متردد جهد اسمي (تردد 50/60 هرتز)
تصنيف تيار الخرج	4 أمبير سعة قصوى للوحدة الإجمالية (0.5 أمبير كحد أقصى لكل قناة)
نوع الخرج	مخرجات ثلاثية منفصلة
كثافة النقاط	8 قنوات

الأنظمة الفرعية الحتمية وتوسيع اللوحة الخلفية

تقوم دائرة الإخراج بتوجيه حالات التبديل عبر شبكات اللوحة الخلفية المحلية مع مطابقة المتطلبات الأساسية لتوسيع كثافة الإدخال/الإخراج. عند دمجها مع محولات واجهة EtherNet/IP أو ControlNet، تنفذ الأجهزة مصفوفات الأوامر المنفصلة مع الحفاظ على سرعة اتصال ناقل اللوحة الخلفية مستقرة عبر نقاط التحكم الصناعية متعددة الهياكل.

محتويات صندوق الشحن

1 × وحدة إخراج رقمي FLEX I/O 1794-OA8
1 × ورقة تثبيت تقنية مطبوعة

التركيب الميكانيكي وتخطيط الأسلاك

تحديد المواقع الأساسي
- قم بتدوير مفتاح التبديل الهيكلي الموجود في وحدة القاعدة الطرفية المستهدفة إلى الموضع 2 قبل محاولة إدخال غلاف الجهاز.
- ادفع الوحدة مباشرة إلى كتلة التتبع الأساسية حتى تستقر الأقفال المادية تمامًا.
قواعد فصل الموصلات
- اعزل خطوط طاقة التيار المتردد (VAC) البالغة 120 فولت عن خطوط ناقل الاتصال ذات الجهد المنخفض بالتيار المستمر داخل قنوات الأسلاك باللوحة.
- ابقِ أرجل تبديل التيار المتردد مفصولة عن كابلات المستشعرات التناظرية القريبة للحفاظ على أفضل أداء للإشارة.

الأسئلة الشائعة حول صيانة الحقل

هل تدعم هذه الوحدة ذات الحالة الصلبة الإزالة والتركيب السريع أثناء التشغيل (RIUP)؟

نعم، يمكن استخدام قدرة RIUP بأمان عند نشر الجهاز داخل بيئة حاوية ميدانية غير خطرة.
ما هو أقصى حمل للتيار المنطقي المسحوب من ناقل اللوحة الخلفية الداخلي؟

يتطلب منطق المعالجة الداخلي تيارًا أقصى يبلغ 80 مللي أمبير يتم سحبه مباشرة من سكة طاقة اللوحة الخلفية بجهد 5 فولت تيار مستمر.
ماذا يحدث لحالة تبديل دوائر الثايرستور إذا فقد المعالج الرئيسي الاتصال؟

تعود حالات الإخراج إلى وضع الإيقاف الافتراضي أو تتبع معلمات وحدة التحكم في الحالة الآمنة المحددة مسبقًا.
هل من الممكن تبديل أحمال التيار المستمر باستخدام وحدة الثايرستور هذه؟

لا، تم تصميم تكوين مكون الثايرستور ذي الحالة الصلبة بشكل صارم لأشكال موجات جهد التيار المتردد.
ما هو الحد الأدنى لتيار الإمساك المطلوب للحفاظ على قناة إخراج الثايرستور في حالة تشغيل نشطة؟

يجب أن تسحب الملف الميداني المتصل أو الجهاز الاستقرائي تيار إمساك أساسي لا يقل عن 10 مللي أمبير لمنع الانقطاعات المبكرة للدائرة.
ما هي قيمة العزل الكهربائي القصوى بين المسامير الميدانية بجهد 120 فولت تيار متردد واللوحة الخلفية المنطقية؟

تم اختبار طبقة العزل الكهربائي المدمجة وتقييمها لتحمل ما يصل إلى 1500 فولت تيار متردد حماية مستمرة بين الحقول.
كيف يدير تصميم الوحدة الإلكترونية تيارات الاندفاع قصيرة الأمد من الأحمال الحثية الثقيلة؟

تسمح الدائرة الداخلية بتيار اندفاع قصير يصل إلى 7 أمبير لمدة أقصاها 10 مللي ثانية.
هل يمكن لهذا التجميع المادي أن يعمل بشكل صحيح في ظروف التخزين الصناعية تحت الصفر؟

تسمح معلمات التخزين غير المزودة بالطاقة بدرجات حرارة قصوى تتراوح من -40 إلى +85 درجة مئوية دون المخاطرة بفشل اللوحة.
