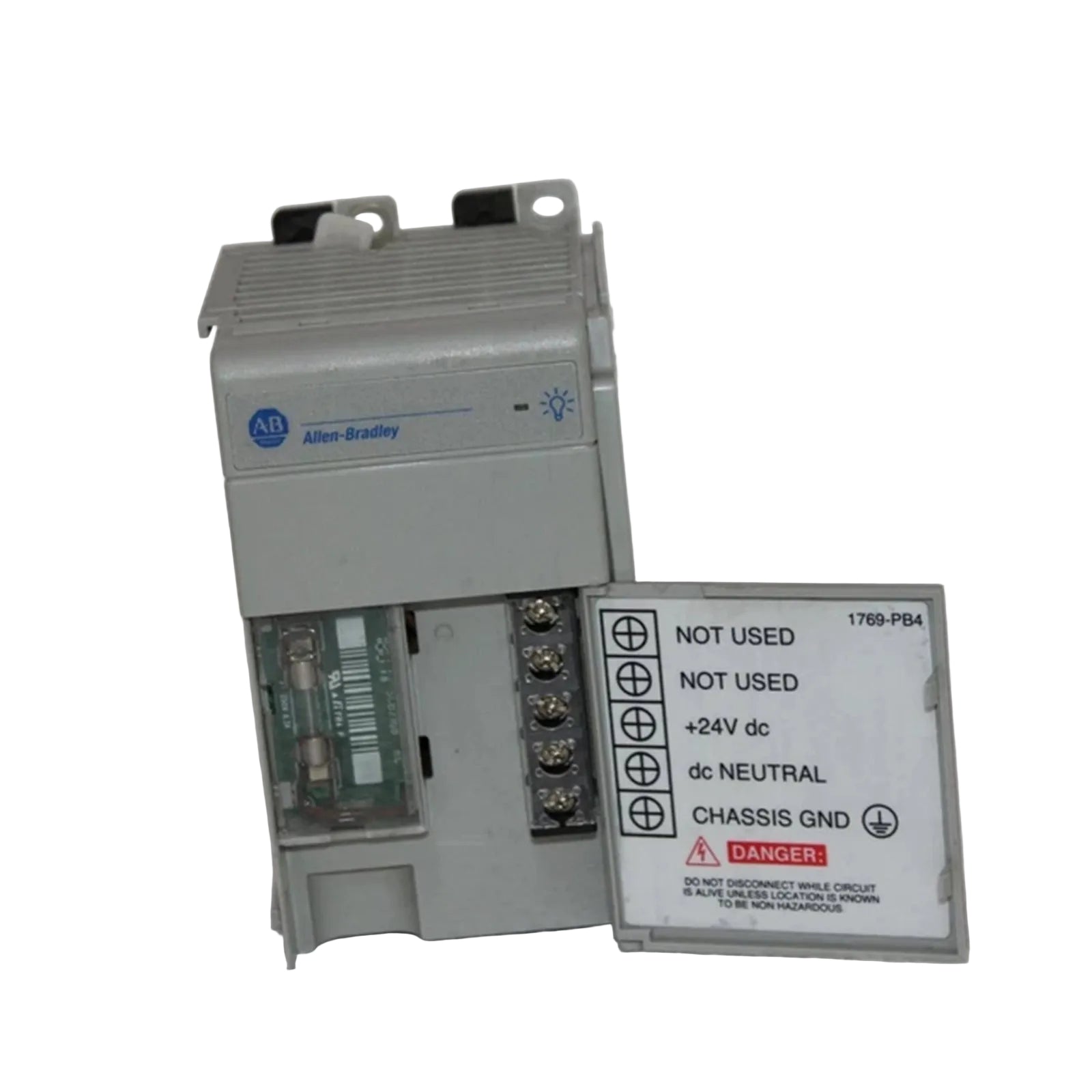

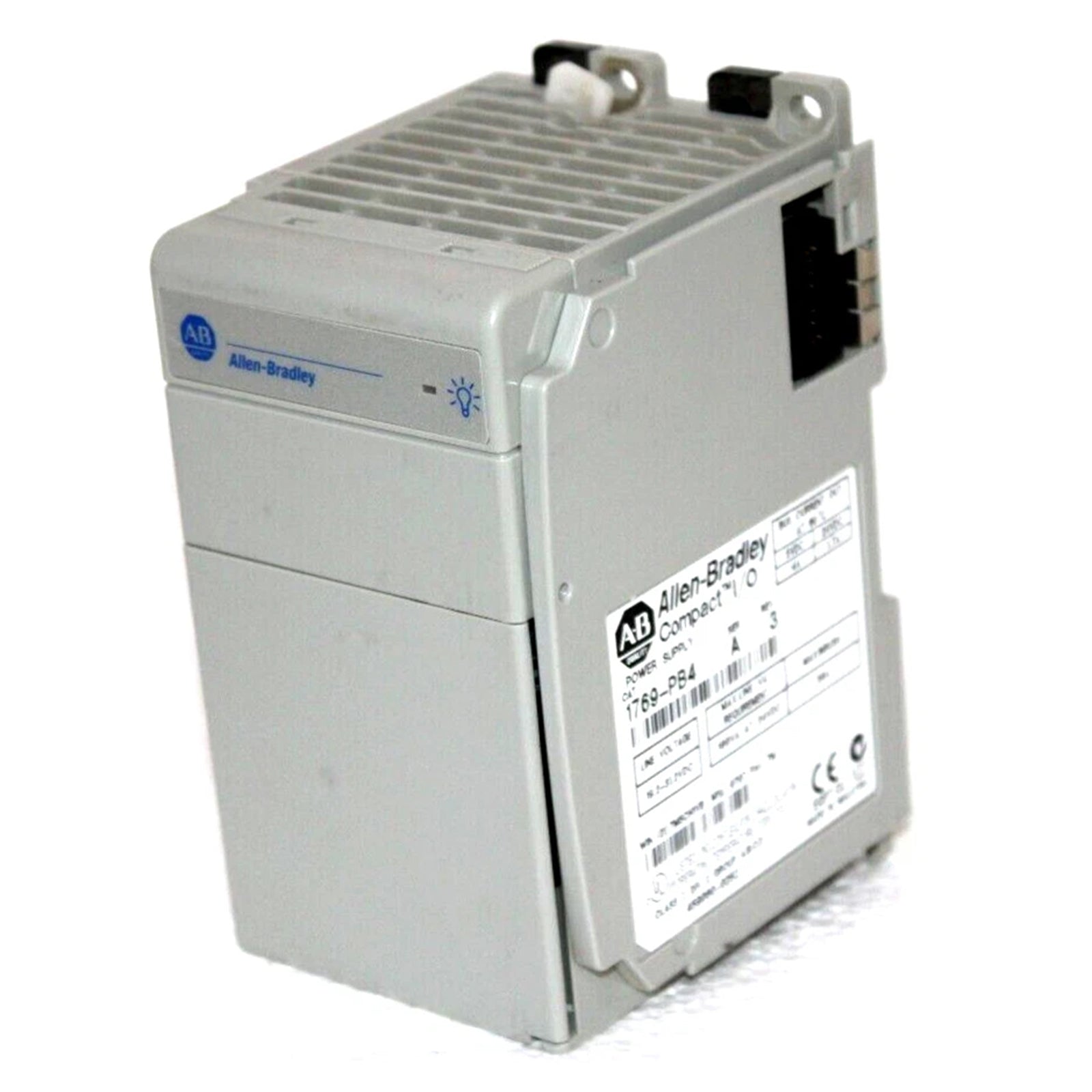

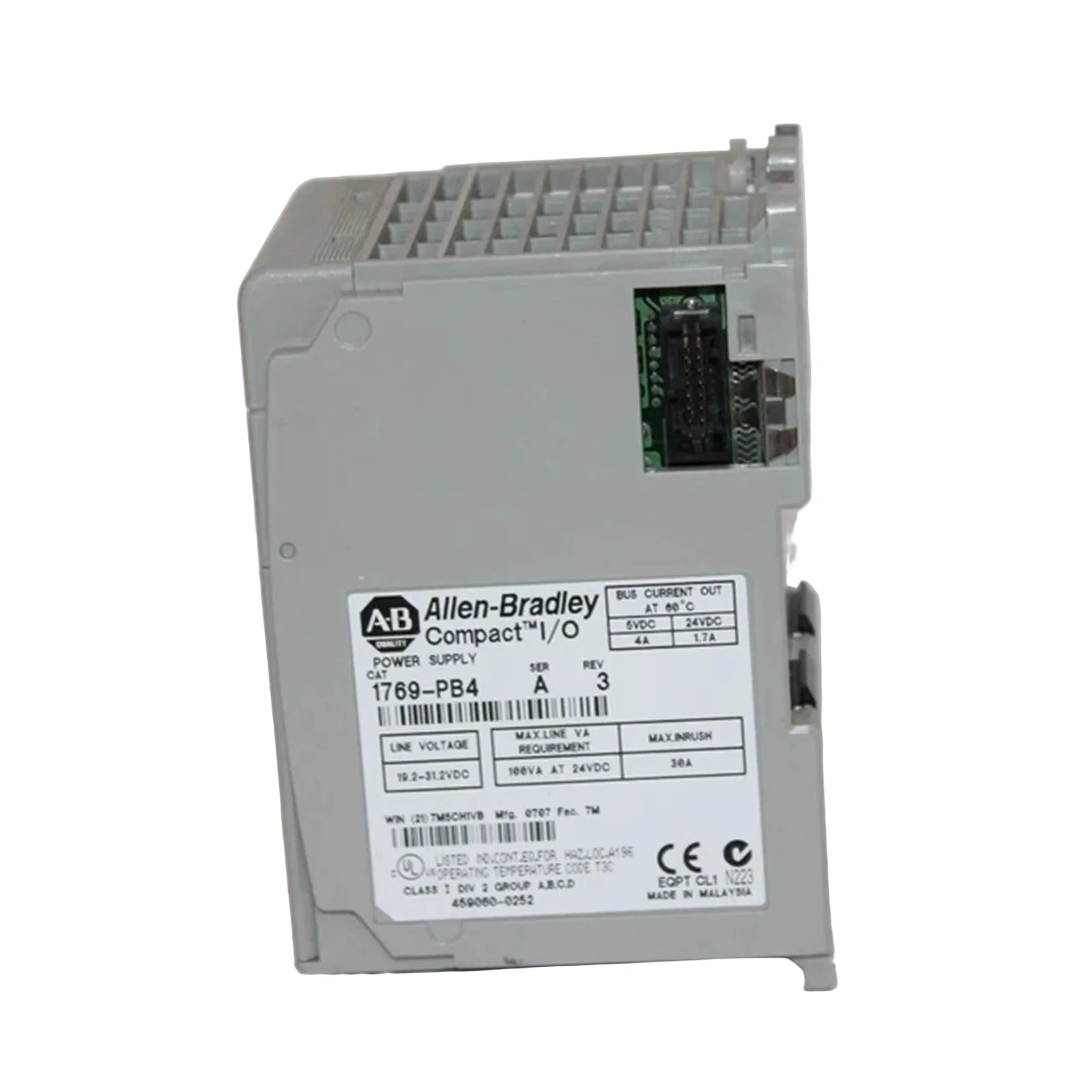

وحدة إمداد الطاقة DC من Allen-Bradley 1769-PB4 CompactLogix
-
الأبعاد: 15.5 × 13 × 8.5 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تم تكوينه لتوزيع الطاقة في أنظمة التحكم CompactLogix، يوفر Allen-Bradley 1769-PB4 (1769-PB4 مصدر طاقة تيار مستمر) تحويلاً كهربائيًا مستقرًا من مصادر دخل التيار المستمر إلى قضبان خرج تيار مستمر محلية بجهد 24 فولت. يعمل الجهاز كمكون طاقة مدمج، يحافظ على طاقة المنطق عبر اللوحة الخلفية للإدخال/الإخراج لتسهيل تنفيذ التحكم الحتمي.
المواصفات الفنية
| المعلمة | المواصفات |
| النموذج | 1769-PB4 |
| العلامة التجارية | Allen-Bradley |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.6 كجم |
| أبعاد الشحن | 15.5 × 13 × 8.5 سم |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت) |
| استهلاك الطاقة | 100 فولت أمبير @ 24 فولت تيار مستمر |
| نطاق جهد الإدخال | 19.2 إلى 31.2 فولت تيار مستمر |
| تبديد الطاقة | 14.5 واط @ 60 درجة مئوية |
| جهد الإخراج | 24 فولت تيار مستمر |
الشبكة الحتمية وتوسيع كثافة الإدخال/الإخراج
تم تصميم 1769-PB4 لدعم المتطلبات الصارمة لمنصات التحكم CompactLogix، مما يضمن بقاء سرعة الاتصال بحافلة اللوحة الخلفية مستقرة تحت ظروف الحمل المتغيرة. يدعم تصميم الوحدة توسيع كثافة الإدخال/الإخراج من خلال توفير مستويات طاقة ثابتة عبر اللوحة الخلفية، مما يقلل من ضوضاء الإشارة ويمنع انخفاضات الجهد التي قد تتداخل مع الشبكات الحتمية EtherNet/IP. علاوة على ذلك، تعتمد توافقية تحديث البرامج الثابتة لنظام CompactLogix الأوسع على بيئة الطاقة المستقرة التي يوفرها 1769-PB4 لتنفيذ تحديثات التحكم الحيوية ومعالجة المنطق دون انقطاع.
إرشادات التثبيت الميداني
-
التركيب: قم بتثبيت مصدر الطاقة على سكة CompactLogix باستخدام آلية القفل المتوفرة؛ تأكد من المسافة المناسبة لتبديد الحرارة.
-
التأريض: قم بتوصيل طرف تأريض الهيكل بأرضي ذي مقاومة منخفضة لتقليل التداخل الكهرومغناطيسي وضمان سلامة المشغل.
-
الأسلاك: استخدم مقاييس أسلاك مناسبة لتيار الإدخال؛ تأكد من إحكام ربط جميع توصيلات الطاقة وفقًا لمواصفات الشركة المصنعة.
-
البيئة: قم بالتركيب في حاوية تحمي من الملوثات البيئية، حيث تتطلب الوحدة تدفق هواء مناسبًا للحفاظ على تبديد الطاقة المقدر.
معلومات الطلب
-
تحتوي الحزمة على: وحدة مصدر طاقة واحدة (1) 1769-PB4.
-
ملاحظة: تحقق من أن إجمالي متطلبات طاقة النظام لا تتجاوز سعة هذه الوحدة.
-
الوثائق: تتضمن تعليمات التثبيت.
الأسئلة المتكررة
س: هل يمكن استخدام 1769-PB4 لتشغيل تكوين مصدر طاقة احتياطي؟
ج: تتطلب التكوينات الاحتياطية اعتبارات تصميم نظام محددة؛ استشر دليل تثبيت CompactLogix للتحقق مما إذا كان جهاز التحكم المحدد الخاص بك يدعم تكرار مصدر الطاقة باستخدام 1769-PB4.
س: هل مصدر الطاقة هذا قادر على التبديل السريع (hot-swapping)؟
ج: لم يتم تصميم 1769-PB4 للتبديل السريع؛ يجب فصل الطاقة عن النظام قبل إزالة أو تركيب وحدة مصدر الطاقة.
س: ما هو الغرض من تصنيف المسافة؟
ج: يشير تصنيف المسافة إلى عدد الوحدات التي يمكن وضع وحدة إدخال/إخراج بعيدًا عن مصدر الطاقة؛ قد يؤدي تجاوز هذا الحد إلى انخفاض مفرط في الجهد عبر اللوحة الخلفية.
