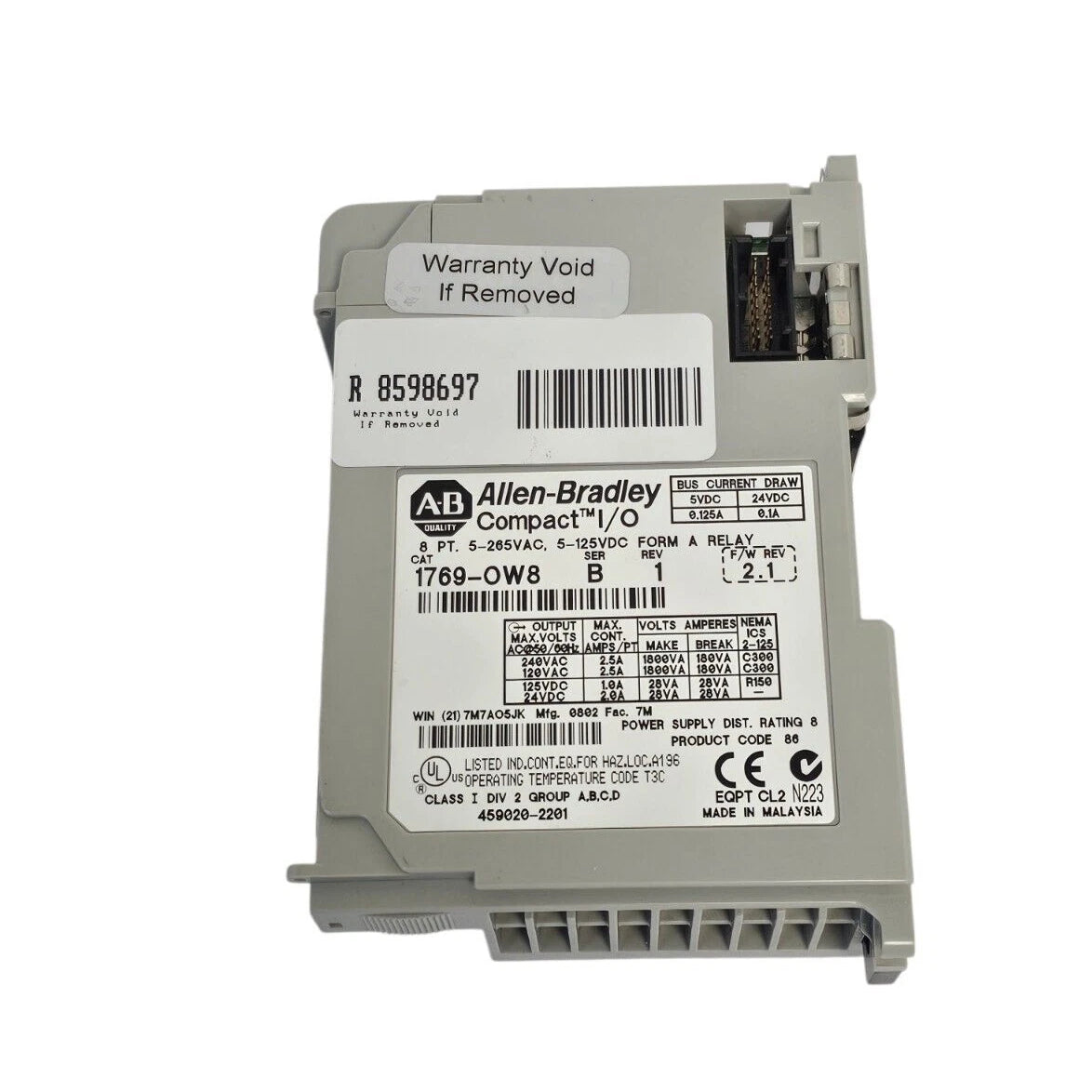

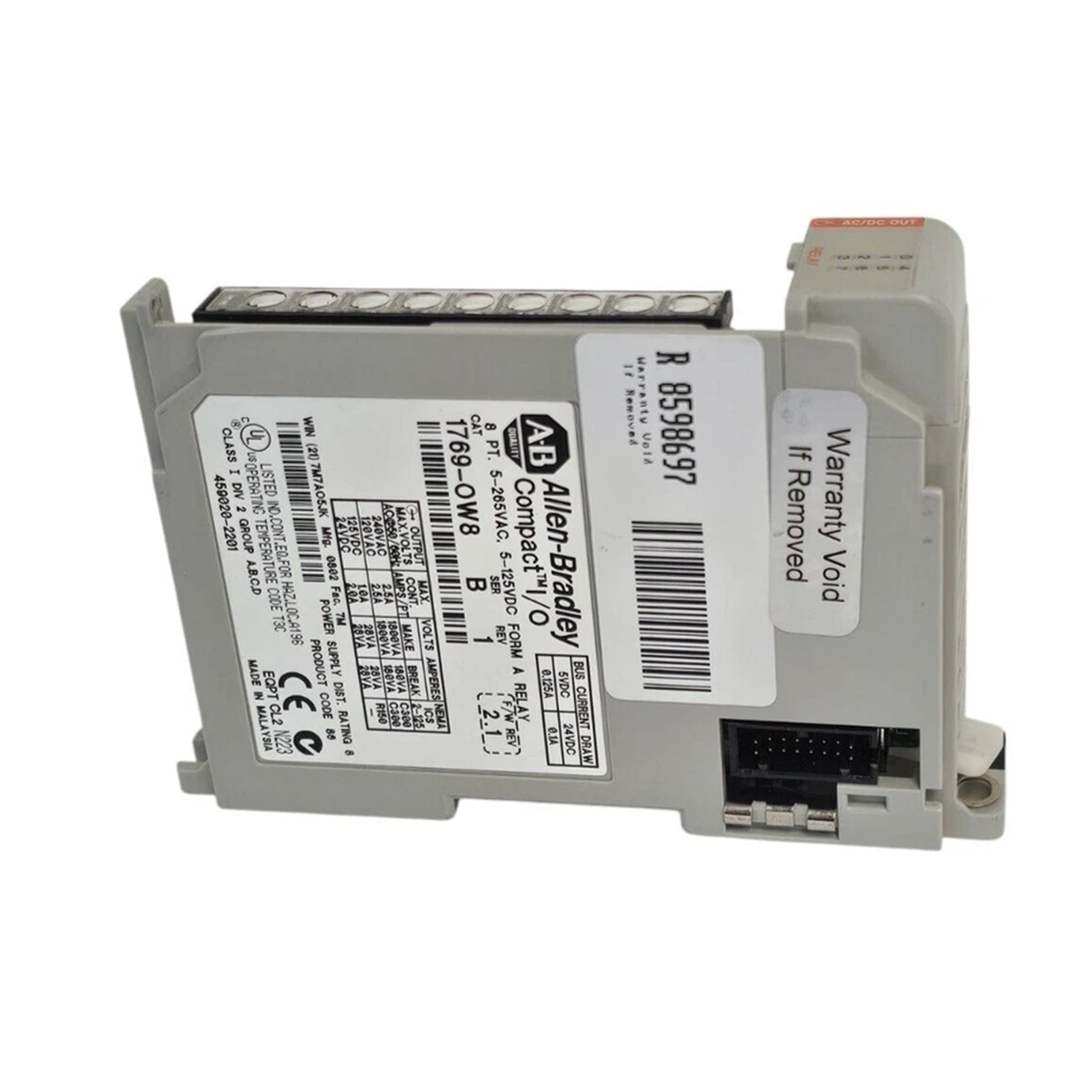

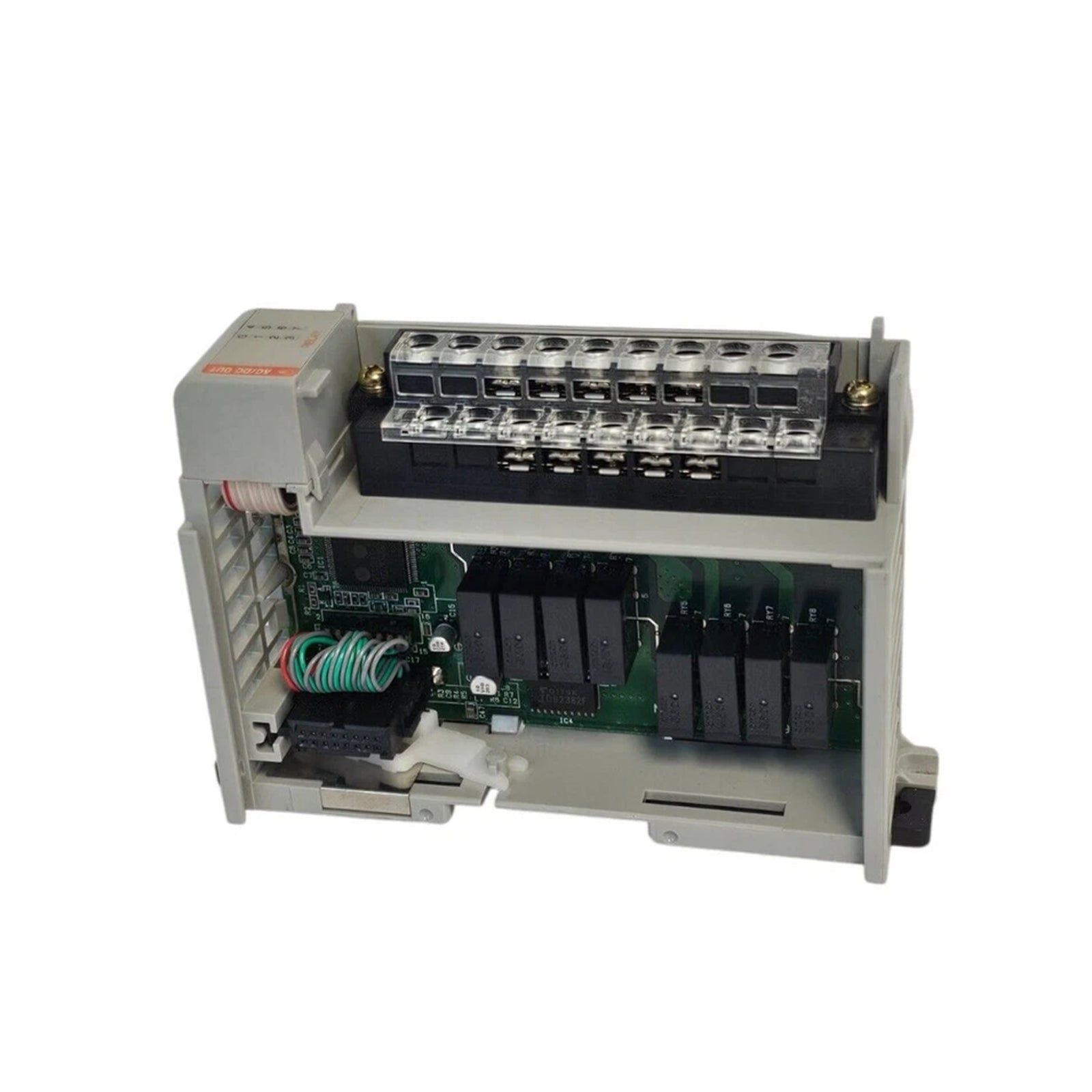

وحدة الإخراج المنفصلة Allen-Bradley 1769-OW8 CompactLogix
-
الأبعاد: 16 × 13 × 5.3 سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تم تكوين Allen-Bradley 1769-OW8 (وحدة الإخراج المنفصلة 1769-OW8) للتبديل عالي ومنخفض الجهد في بنيات التحكم CompactLogix، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا عبر ثماني قنوات خرج مرحلات. تعمل الوحدة كواجهة أساسية لإدارة أحمال الحقل، وتعمل ضمن نطاق جهد واسع يتراوح من 5 إلى 265 فولت تيار متردد أو من 5 إلى 125 فولت تيار مستمر.
مواصفات الأجهزة
| المعلمة | المواصفات |
| الموديل | 1769-OW8 |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.25 كجم |
| أبعاد الشحن | 16 × 13 × 5.3 سم |
| درجة حرارة التشغيل | استشر جداول خفض التصنيف الخاصة بالشركة المصنعة |
| استهلاك الطاقة | 125 مللي أمبير عند 5.1 فولت تيار مستمر (Bus) |
| نقاط الإخراج | 8 |
| جهد التشغيل | 5 إلى 265 فولت تيار متردد / 5 إلى 125 فولت تيار مستمر |
| تأخير الإشارة | 10 مللي ثانية (تشغيل) |
تكامل نظام التحكم الصناعي
تم تصميم وحدة 1769-OW8 لدعم سرعة اتصال ناقل اللوحة الخلفية الفعالة، مما يضمن مزامنة انتقالات حالة الإخراج مع منطق وحدة التحكم. تسهل الوحدة قياس كثافة الإدخال/الإخراج عن طريق السماح بالأسلاك الطرفية المرنة (22 إلى 14 AWG صلب، 22 إلى 16 AWG مجدول) لاستيعاب متطلبات التحكم الميداني المختلفة. من خلال توافق البرامج الثابتة القياسية، يحافظ النظام على أداء شبكة حتمي، مما يضمن تنفيذ تسلسلات الأوامر من وحدة التحكم بتوقيت دقيق وسلامة عبر شبكات التشغيل الآلي الموزعة.
إرشادات التركيب الميداني
-
التركيب: قم بتركيب الوحدة في هيكل CompactLogix، مع التأكد من إحكام قفل المزلاج الميكانيكي.
-
الأسلاك: قم بإنهاء جميع التوصيلات باستخدام أسلاك نحاسية بزاوية 90 درجة؛ التزم بمواصفات العزم القياسية لمنع ارتخاء الأطراف.
-
العزل: راقب المسافة المناسبة بين خطوط الإشارة منخفضة الجهد وخطوط الطاقة عالية الجهد لمنع الضوضاء الكهربائية المستحثة.
-
التأريض: تأكد من ربط الوحدة والهيكل بأرضية أرضية مؤكدة لتلبية بروتوكولات السلامة الكهربائية.
معلومات الطلب
-
المحتويات: وحدة إخراج مرحلات من نقطة واحدة (1) 1769-OW8 ذات 8 نقاط.
-
التوثيق: يتضمن دليل فني كمعيار.
-
التوافق: يعمل ضمن نظام CompactLogix؛ تأكد من سعة طاقة اللوحة الخلفية قبل التثبيت.
الأسئلة المتداولة
س: هل تدعم وحدة 1769-OW8 التبديل السريع (hot-swapping)؟
ج: لا، لا يتم دعم التبديل السريع (hot-swapping)؛ يجب فصل الطاقة عن رف الإدخال/الإخراج قبل إدخال الوحدة أو إزالتها.
س: هل هناك تصنيف مسافة محدد لمصدر الطاقة لهذه الوحدة؟
ج: نعم، تتمتع الوحدة بتصنيف مسافة لمصدر الطاقة يبلغ 8، مما يعني أنه يجب وضعها في غضون 8 وحدات من مصدر طاقة النظام للحفاظ على سلامة الإشارة ومتطلبات الطاقة.
س: ما هو أقصى تأخير للإشارة أثناء التشغيل؟
ج: يتم تقييم تأخير الإشارة لقنوات الإخراج عند 10 مللي ثانية للانتقال "تشغيل"؛ ضع في اعتبارك هذا التأخير عند تنفيذ منطق التحكم الحساس للوقت.
