نظرة عامة على المنتج

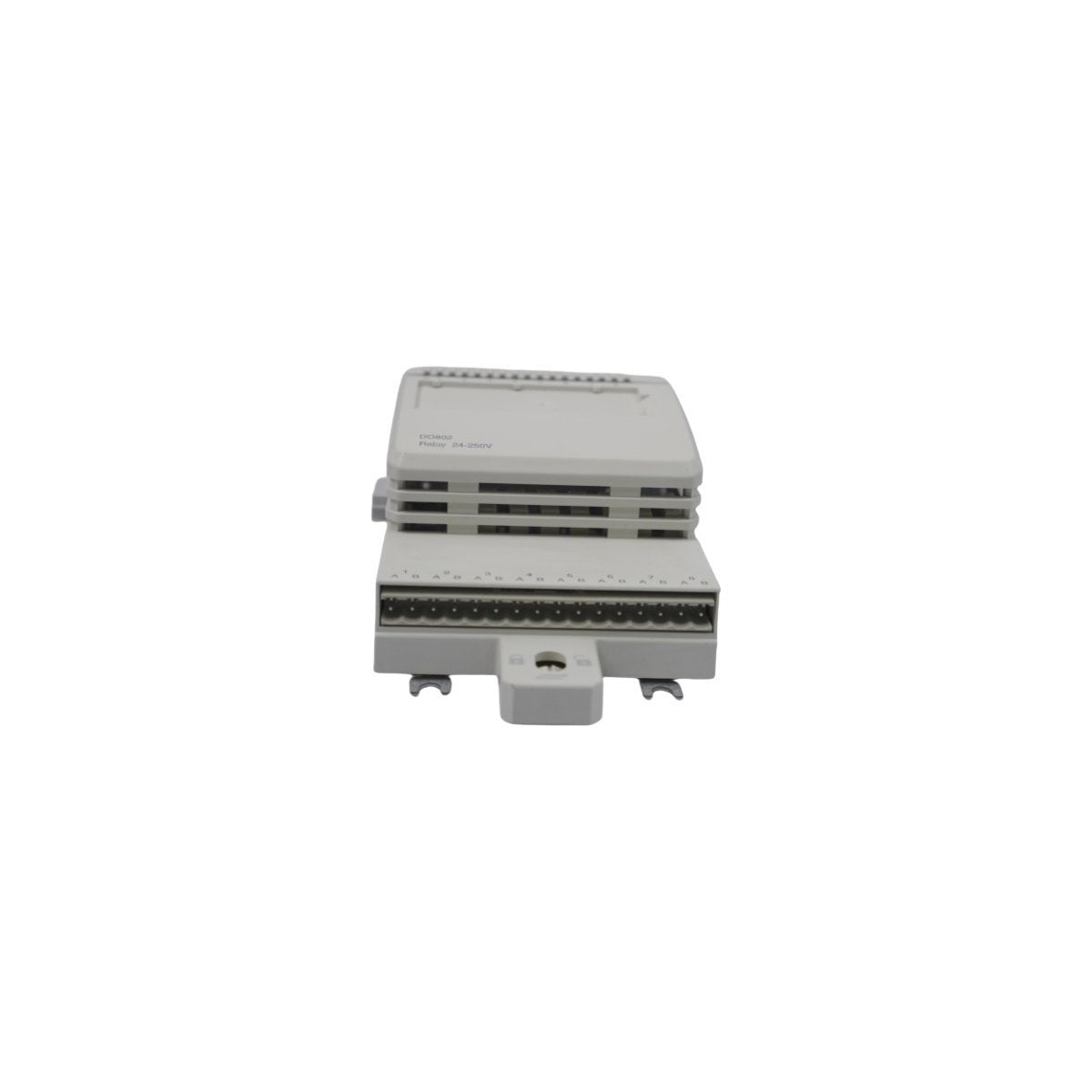

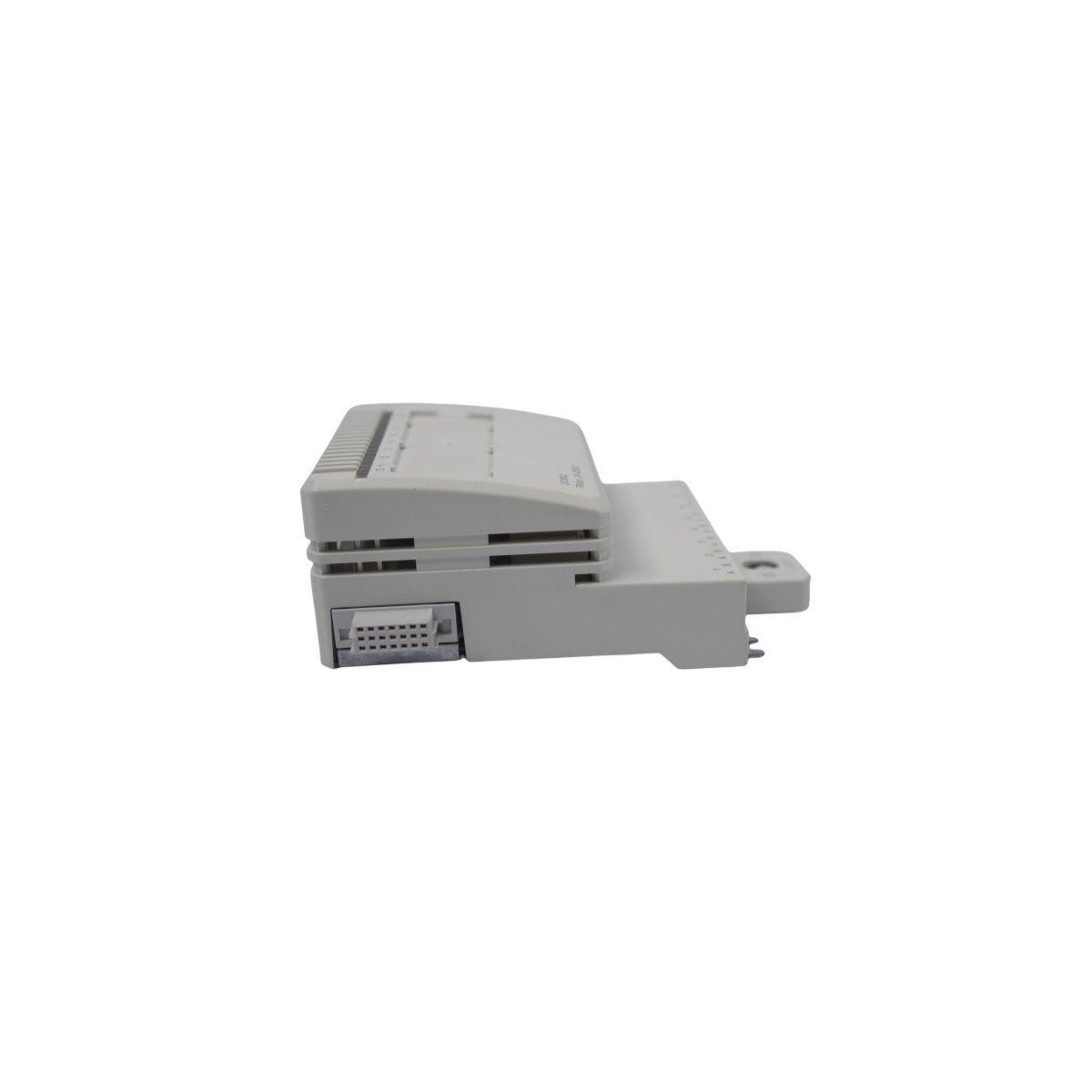

وحدة ABB DO802 (رقم القطعة 3BSE022364R1) هي واجهة إخراج ترحيل متخصصة بـ 8 قنوات تنتمي إلى عائلة S800 I/O. تم تصميم هذه الوحدة لربط منطق التحكم منخفض الجهد بأجهزة المجال عالية الطاقة، مما يوفر عزلًا جلفانيًا وقدرات تبديل قوية لأنظمة التحكم الموزعة (DCS). على عكس مخرجات الترانزستور القياسية، تستخدم DO802 نقاط ترحيل فيزيائية للتعامل مع أنواع الأحمال المتنوعة، بما في ذلك كل من الفولتية المترددة والمستمرة. تصميمها المعياري، والمركب على قضبان DIN، مُحسَّن لخزائن التحكم عالية الكثافة حيث تكون كفاءة المساحة والموثوقية أمرًا بالغ الأهمية للحفاظ على استمرارية العملية في هياكل الأتمتة المعقدة مثل Advant OCS و 800xA.

هندسة الأجهزة ومعايير الأداء

تتميز وحدة DO802 بمرونة التعامل مع الأحمال والعزل الكهربائي المتين:

• تحديد الموديل: DO802

• رمز الطلب: 3BSE022364R1

• تكوين الإخراج: 8 قنوات ترحيل مستقلة (نموذج A)

• نوع العزل: عزل جلفاني بين المنطق والمجال، وبين القنوات الفردية

• الحد الأقصى لجهد التبديل: يصل إلى 250 فولت تيار متردد / 125 فولت تيار مستمر

• تيار الحمل: عادةً ما يصل إلى 2 أمبير لكل قناة (مقاوم)

• توقيت الاستجابة: تبديل ميكانيكي سريع للتحكم المتزامن

• المرونة البيئية: نطاق تشغيل حراري واسع للخزانات الصناعية

• المقاييس الفيزيائية: 13.5 × 9.2 × 5.8 سم

• وزن الوحدة: 0.24 كجم

• عرض الحالة: مؤشرات LED لكل قناة للتحقق من الإخراج النشط

• المنشأ: السويد

الاستخدام في المجال وسيناريوهات التحكم

في توليد الطاقة والمفاتيح الكهربائية، تُستخدم DO802 لتشغيل المرحلات الوسيطة، والملفات اللولبية، وملفات فصل قاطع الدائرة. يعد العزل الجلفاني عالي المستوى ميزة أمان أساسية في هذه الإعدادات، مما يضمن عدم انتقال التقلبات عالية الجهد في جانب المجال إلى ناقل S800 I/O أو وحدة التحكم المركزية. قدرتها على تبديل كل من أحمال التيار المتردد والتيار المستمر تجعلها أداة عالمية لإدارة المعدات المساعدة المتنوعة داخل محطة I/O واحدة.

ضمن معالجة المياه والمعالجة الكيميائية، توفر هذه الوحدة التبديل الموثوق به اللازم لبادئات المحركات، والصمامات الآلية، ومضخات الجرعات. تُقدّر DO802 بشكل خاص لتنوعها في "التلامس الجاف"، مما يسمح لها بالتوصيل بأجهزة المجال التي تعمل بجهود مختلفة دون الحاجة إلى تكييف إشارة إضافي. تتيح تشخيصات LED المدمجة للفنيين في الموقع تحديد أعطال الحلقة بسرعة، مما يقلل بشكل كبير من متوسط وقت الإصلاح (MTTR) أثناء اضطرابات العمليات الحرجة.

بالنسبة إلى التصنيع الصناعي ومناولة المواد، تسهل DO802 تنسيق المحركات الهوائية ومؤشرات حالة الناقل. يضمن تصميمها المتين متانة طويلة الأمد في البيئات ذات الاهتزازات العالية، بينما يقلل تصميم المرحل الخالي من الصيانة من تكاليف دورة الحياة. من خلال التكامل السلس مع منصة التحكم 800xA، تسمح DO802 بالتحكم الدقيق في عناصر المجال المنفصلة، مما يساهم في تحسين قابلية توسيع النظام وكفاءة المنشأة بشكل عام.
